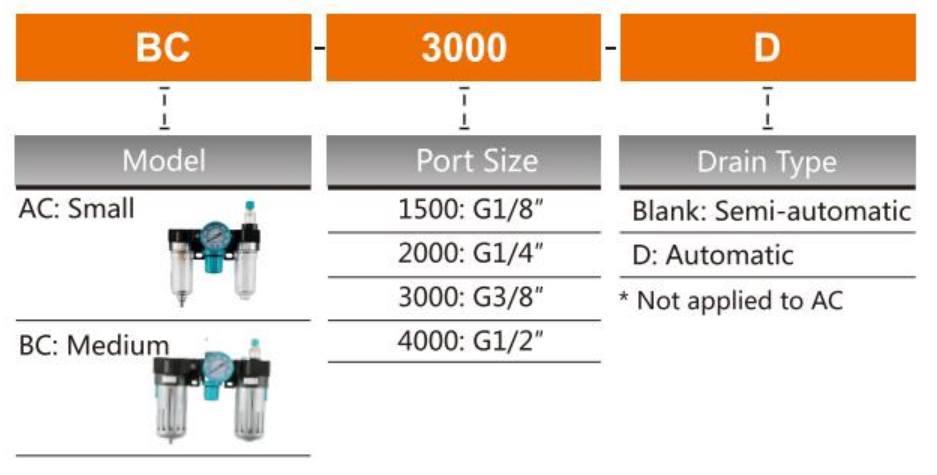

形番表示方法

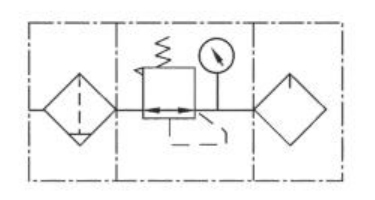

シンボル
仕様
| 型式 | AC1500 | AC2000 | BC2000 | BC3000 | BC4000 | |
| 使用流体 | 空気 | |||||
| 接続口径 | G1/8 " | G1/4 " | G1/4” | G3/8 " | G1/2 " | |
| ろ過精度 | 40μ | |||||
| 調整圧力範囲 | 0.05〜0.85 MPa | |||||
| 最大調整圧力 | 0.95 MPa | |||||
| 保証耐圧力 | 1.5 MPa | |||||
| 使用温度範囲 | 5〜60℃ | |||||
| ドレンカップ容量 | 15 cc | 60 cc | ||||
| オイラー容量 | 25 cc | 90 cc | ||||
| 推奨潤滑油 | ISO VG 32または同じグレードオイル | |||||
| 重量 | 0.7 kg | 0.9 kg | ||||
| 材料 | バルブ | アルミニウム合金ダイキャスティング形成 | ||||
| コンテナカップ | PC | |||||
| 保護カバー | - | 鉄 | ||||
| コンポーネント | フィルターレギュレータ | AF1500 | AF2000 | BF2000 | BF3000 | BF4000 |
| レギュレーター | AR1500 | AR2000 | BR2000 | BR3000 | BR4000 | |
| 潤滑剤 | AL1500 | AL2000 | BL2000 | BL3000 | BL4000 | |

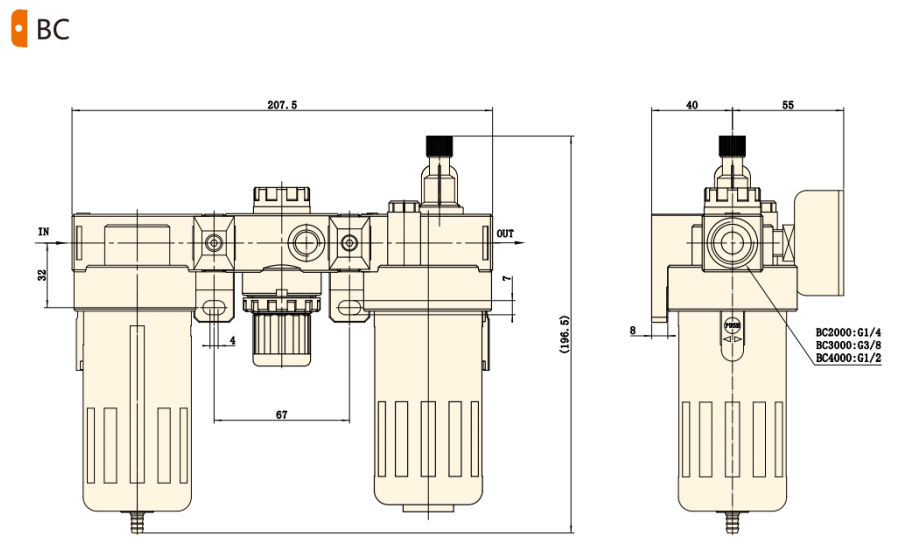

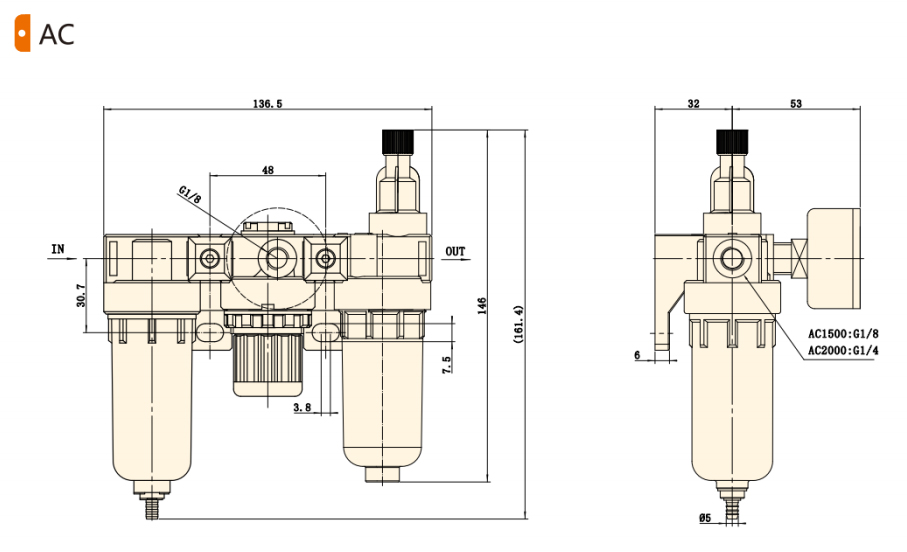

外形寸法図
