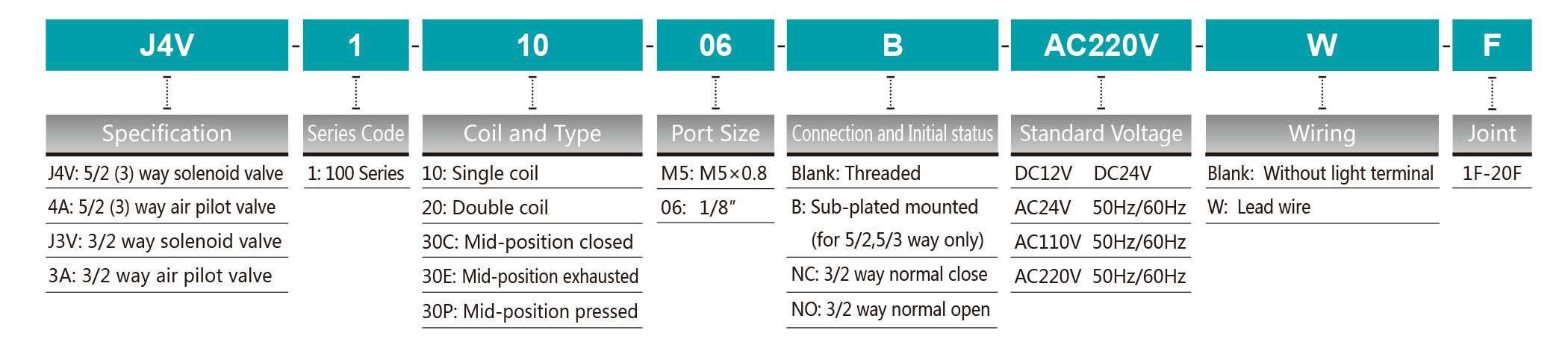

形番表示方法
仕様
|
型式 |
J4V110-M5 | J4V120-M5 | J4V130C-M5 | J4V130E-M5 | J4V130P-M5 | J4V110-06 | J4V120-06 | J4V130C-06 | J4V130E-06 | J4V130P-06 |
| 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | |
|
ポート数 |
5/2ウェイ | 5/3ウェイ | 5/2ウェイ | 5/3ウェイ | ||||||
|
有効断面積 |
10 mm 2（CV = 0.56） | 7 mm 2（CV = 0.40） | 12 mm 2（cv = 0.67） | 9 mm 2（CV = 0.5） | ||||||
|
型式 |
J3V110-M5 | J3V120-M5 | 3A110-M5 | 3A120-M5 | J3V110-06 | J3V120-06 | 3A110-06 | 3A120-06 | ||
|
ポート数 |
3/2ウェイ | |||||||||
|
有効断面積 |
10 mm 2（CV = 0.56） | 12 mm 2（cv = 0.67） | ||||||||
|
接続口径 |
インレット、アウトレット、排気ポートM5×0.8 | インレット、アウトレット、排気ポートG 1/8インチG | ||||||||
|
使用流体 |
40ミクロンろ過空気 | |||||||||
|
作動方式 |
内部パイロット | |||||||||
|
作動圧力 |
0.15 ～0.8mpa | |||||||||
|
最大耐圧力 |
1.2MPA | |||||||||
|
使用温度 |
-20〜70℃ | |||||||||
|
電圧範囲 |
±10％ | |||||||||
|
消費電力 |
AC：2.5VA DC：2.5W | |||||||||
|
絶縁性/保護等級 |
Fクラス、IP 65 | |||||||||
|
配線方式 |
ケーブル /リードワイヤーまたはディンコネクタ | |||||||||
|
最大作動頻度 |
5サイクル /秒 | |||||||||
|
最短応答時間 |
0.05秒 | |||||||||

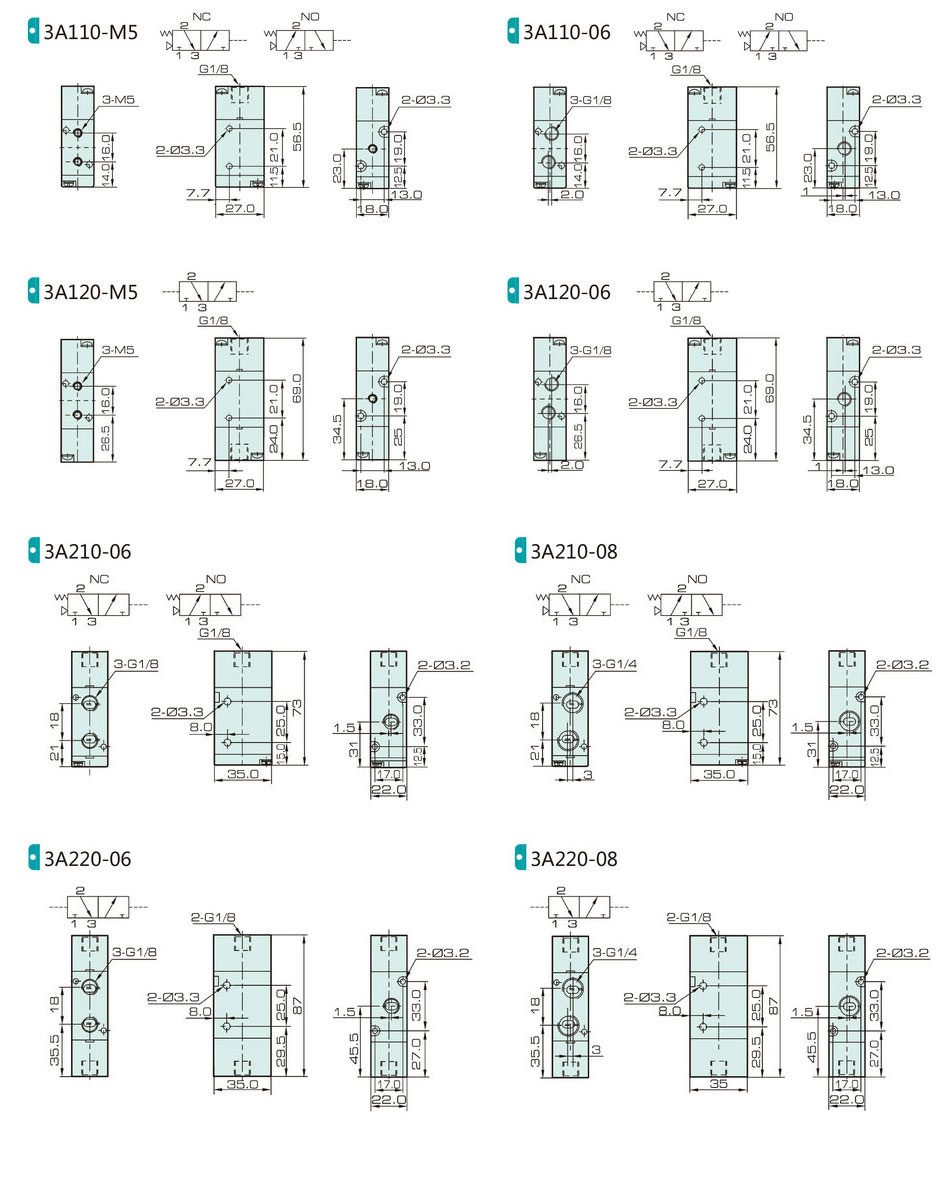

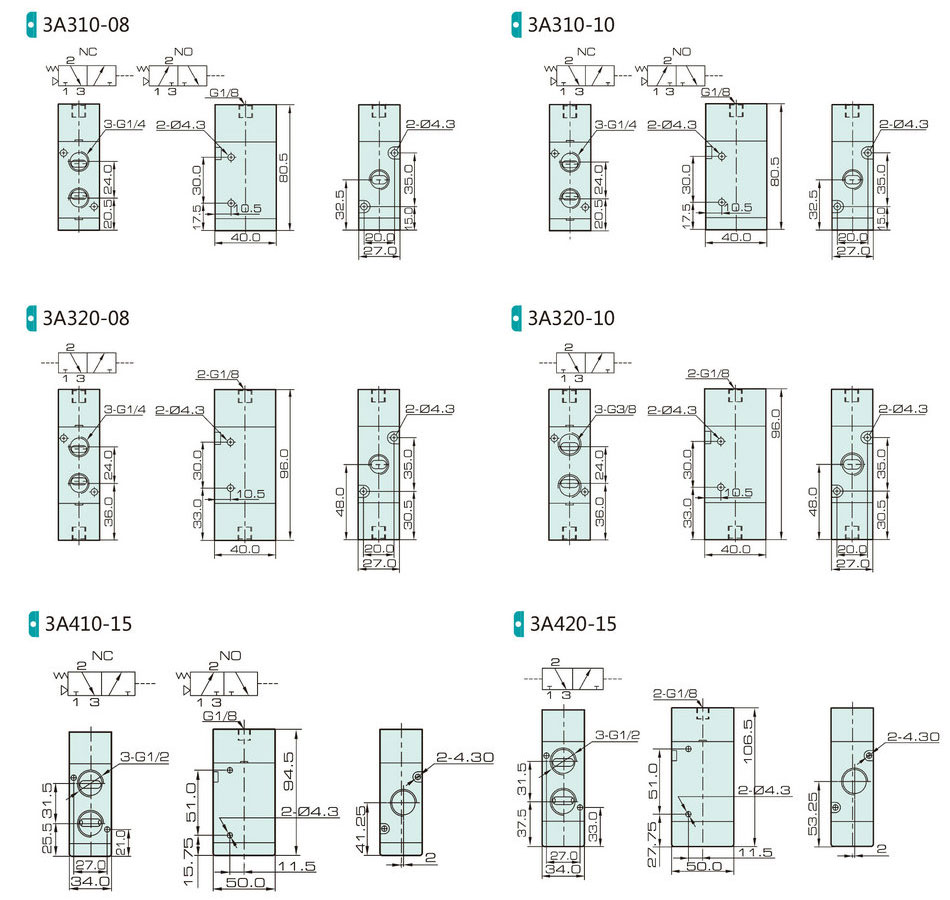

外形寸法図
