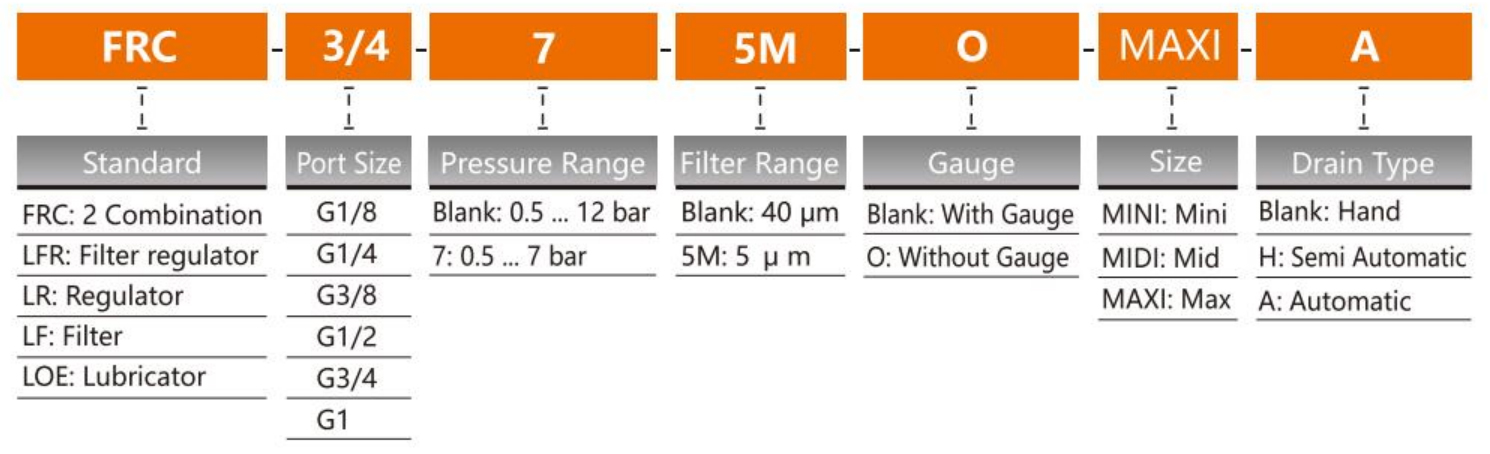

形番表示方法
シンボル
仕様
| 仕様 | ミニミニ | ミディ | マキシ | ||||||
| 接続口径 | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 | |
| 流体 | 圧縮空気 | ||||||||
| 構造機能 | ゲージの有無にかかわらず、フィルターレギュレータ | ||||||||
| 比例潤滑剤 | |||||||||
| 取付 | シリンダーによって | ||||||||
| チューブ | |||||||||
| 姿勢 | 垂直±5 | ||||||||
| レギュレータロック | ロック付きロータリーハンドル | ||||||||
| 統合されたロック付きロータリーハンドル | |||||||||
| フィルタークラス[μm] | 5または40 | ||||||||
| マックスヒステリシス[バー] | 0.2 | 0.4 | |||||||
| 圧力範囲[バー] | 0.5...7 | ||||||||
| 0.5...12 | |||||||||
| 圧力表示 | ゲージによって | ||||||||
| G1/8プリセット | G1/4プリセット | G1/4プリセット | |||||||
| 水容量[cm³] | 22 | 43 | 80 | ||||||
| 入力圧力[バー] | |||||||||
| 水 排気 |
手 | 1...16 | |||||||
| 半自動 | 1.5...16 | ||||||||
| 自動 | 2...12 | ||||||||

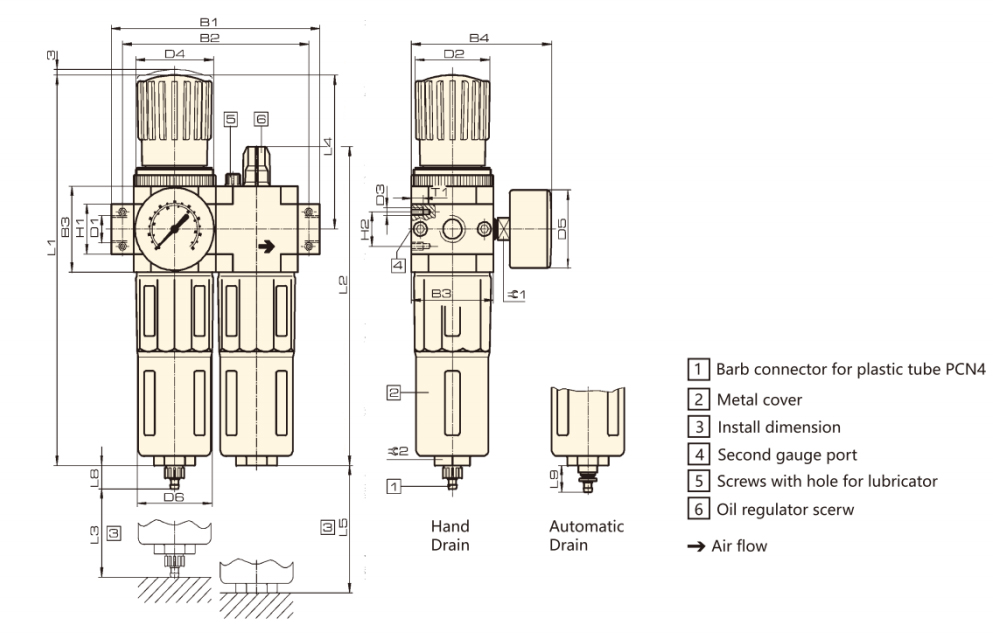

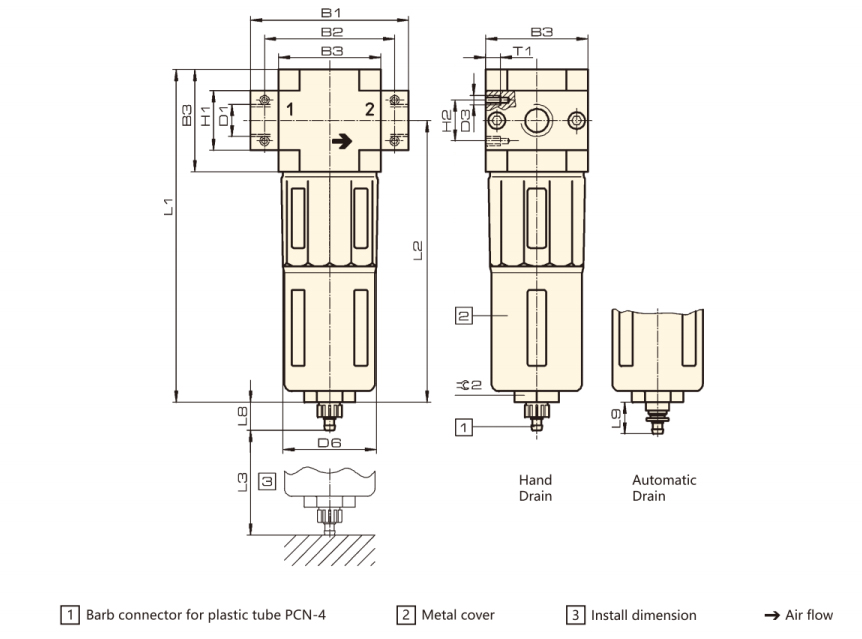

外形寸法図
寸法
|
型式 |
B1 |
B2 |
B3 |
B4 |
D1 |
φD2 |
D3 |
D4 |
φD5 |
φD6 |
|
ミニ |
||||||||||
|
FRC - 1/8-MINI |
104 |
92 |
40 |
76 |
G1 /8 |
31 |
M4 |
M36x1.5 |
41 |
38 |
|
FRC-1/4-MINI |
G1/4 |
|||||||||
|
FRC-3/8-MINI |
110 |
G3/8 |
||||||||
|
ミディ |
||||||||||
|
FRC-3/8-MIDI |
140 |
125 |
55 |
95 |
G3/8 |
48.5 |
M5 |
M52x1.5 |
50 |
52 |
|
FRC-1/2-MIDI |
G1/2 |
|||||||||
|
FRC-3/4-MIDI |
G3/4 |
|||||||||
|
マキシ |
||||||||||
|
FRC-3/4-MAXI |
162 |
146 |
66 |
107 |
G3/4 |
48.5 |
M5 |
M52x1.5 |
50 |
65 |
|
FRC-1-MAXI |
182 |
157 |
G1 |
|||||||
|
型式 |
こんにちは |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L8 |
L9 |
T1 |
|
|
|
ミニ |
||||||||||||
|
FRC-1/8-MINI |
20 |
11 |
193 |
169 |
60 |
69 |
100 |
15 |
19 |
7 |
14 |
22 |
|
FRC-1/4-MINI |
||||||||||||
|
FRC-3/8-MINI |
||||||||||||
|
ミディ |
||||||||||||
|
FRC-3/8-MIDI |
32 |
22 |
250 |
204 |
80 |
99 |
120 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1/2-MIDI |
||||||||||||
|
FRC-3/4-MIDI |
||||||||||||
|
マキシ |
||||||||||||
|
FRC-3/4-MAXI |
32 |
22 |
252 |
228 |
90 |
102 |
150 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1-MAXI |
40 |
|||||||||||
|

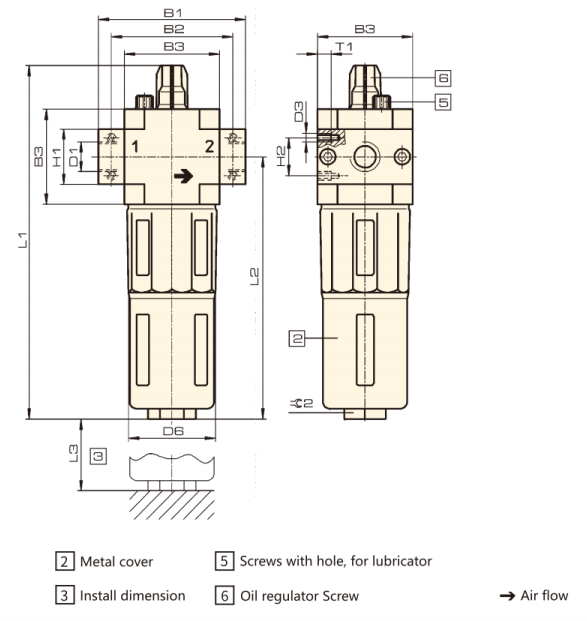

型式 |
B1 |
B2 |
B3 |
D1 |
D3 |
φD6 |
H1 |
H2 |
L1 |
L2 |
L3 |
L8 |
L9 |
T1 |
T2 |
|
|
ミニ |
||||||||||||||||
|
LF-1/8-MINI |
64 |
52 |
40 |
G1/8 |
M4 |
38 |
20 |
11 |
144 |
124 |
60 |
15 |
19 |
7 |
- |
22 |
|
LF-1/4-MINI |
G1/4 |
|||||||||||||||
|
LF-3/8-MINI |
G3/8 |
|||||||||||||||
|
ミディ |
||||||||||||||||
|
LF-3/8-MIDI |
85 |
70 |
55 |
G3/8 |
M5 |
52 |
32 |
22 |
179 |
151 |
80 |
15 |
19 |
8 |
- |
24 |
|
LF-1/2-MIDI |
G1/2 |
|||||||||||||||
|
LF-3/4-MIDI |
G3/4 |
|||||||||||||||
|
マキシ |
||||||||||||||||
|
LF-3/4-MAXI |
116 |
91 |
66 |
G3/4 |
M5 |
65 |
32 |
22 |
203 |
170 |
90 |
15 |
19 |
8 |
- |
24 |
|
LF-1-MAXI |
G1 |
|||||||||||||||
|
型式 |
B1 |
B2 |
B3 |
B4 |
B5 |
D1 |
0D2 |
D3 |
0D6 |
こんにちは |
H2 |
L1 |
12 |
L3 |
T1 |
T2 |
|
|
ミニ |
|||||||||||||||||
|
LOE-1/8-MINI |
64 |
52 |
40 |
30 |
- |
G1/8 |
- |
M4 |
38 |
20 |
11 |
169 |
124 |
100 |
7 |
- |
22 |
|
LOE-1/4-MINI |
G1/4 |
||||||||||||||||
|
LOE-3/8-MINI |
G3/8 |
||||||||||||||||
|
ミディ |
|||||||||||||||||
|
LOE-3/8-MIDI |
85 |
70 |
55 |
43 |
- |
G3/8 |
- |
M5 |
52 |
32 |
22 |
204 |
151 |
120 |
8 |
- |
24 |
|
LOE-1/2-MIDI |
G1/2 |
||||||||||||||||
|
LOE-3/4-MIDI |
G3/4 |
||||||||||||||||
|
マキシ |
|||||||||||||||||
|
LOE-3/4-MAXI |
116 |
91 |
66 |
46 |
- |
G3/4 |
- |
M5 |
65 |
40 |
22 |
228 |
170 |
150 |
8 |
- |
24 |
|
LOE-1-MAXI |
G1 |
||||||||||||||||
