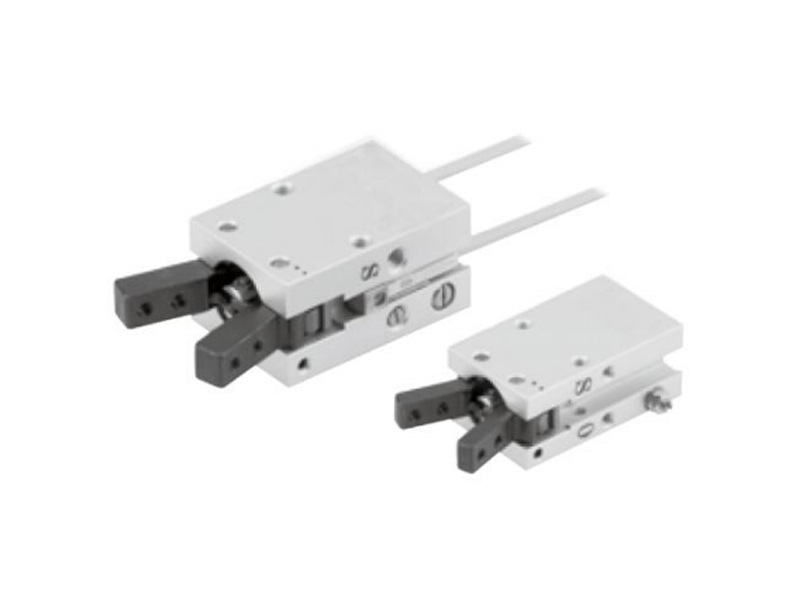

JHC2シリーズ支点開閉形エアチャック（アングルオープンとクローズタイプ）

JHC2シリーズ支点開閉形エアチャック（アングルオープンとクローズタイプ）

特徴：

*多面的なフリーインストール、コンパクト構造設計、スペース節約。

*ビルトインフローレギュレータ。

*内蔵磁気リングでは、複数の側面に自動スイッチを取り付けることができます。

*高いポジショニングの精度。

  • 製品パラメーター

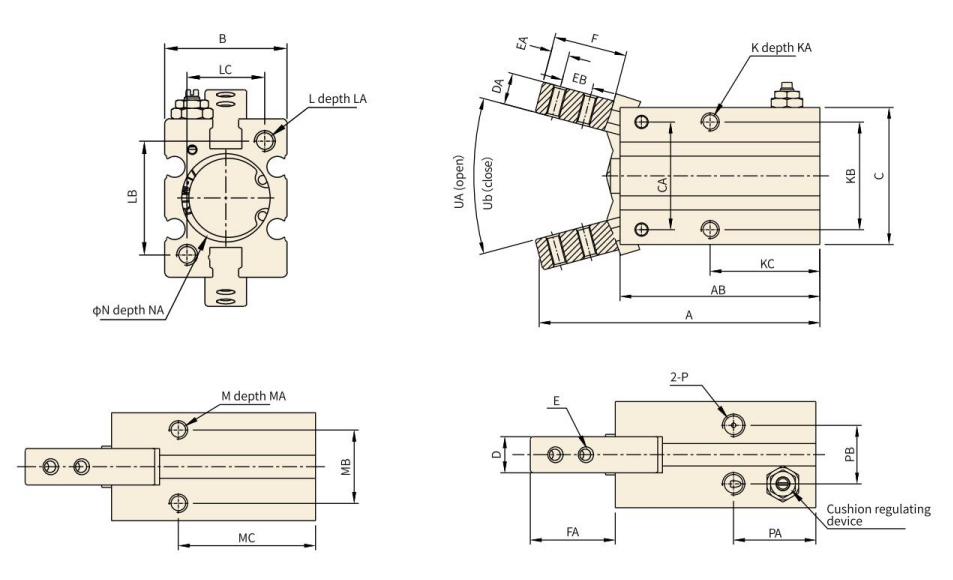

  • 外形寸法図

仕様

内径サイズ（mm） 10 16 20 25
流体 空気
作動方式 複動片ロッド
分動作圧力 0.15mpa
マックス。動作圧力 0.7MPa
周囲温度 10〜60℃（凝縮なし）
最高作動周波数 180（c.p.m）
センサー JEL - 07D
「グリース 必要なし
クッション 両端のゴムクッション
配管サイズ M3x0.5 M5x0.8

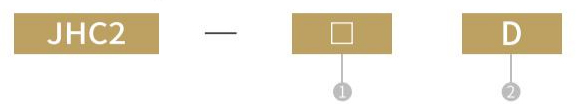

形番表示方法

内径サイズ ダブル演技
10 -
16
20
25

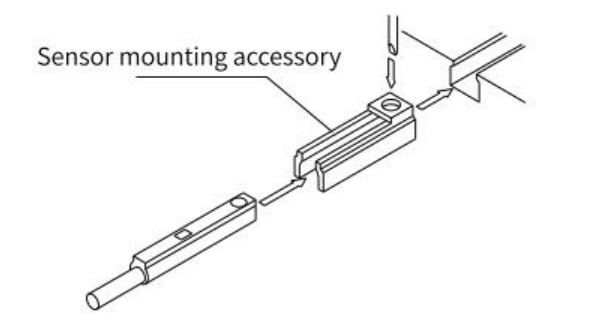

picture写真に示すように、センサーの取り付けシリンダをシリンダーに取り付ける溝を挿入し、一般的にセンサーの位置を設定します
mountionシリンダーの取り付け溝にセンサーを挿入します
detection検出位置が確認されたら、センサー（M2.5）がセンサーに取り付けられたセンサーを固定します
stepsに従って検出位置の変更は実行されます②
[注]取り付けネジを固定するときは、5〜6mmのグリップ直径のある時計のドライバーを使用します。そして、締め付けモーメントは約0.05〜0.1 n・mで、大まかな締め付け感があり、90°回転します。

センサーマウントシリンダーと型式

センサー型式 センサーマウントシリンダー型式
JEL-07D/JEL-07N BMG2-012

センサーの修正方法

取り付けシリンダを使用するための注意

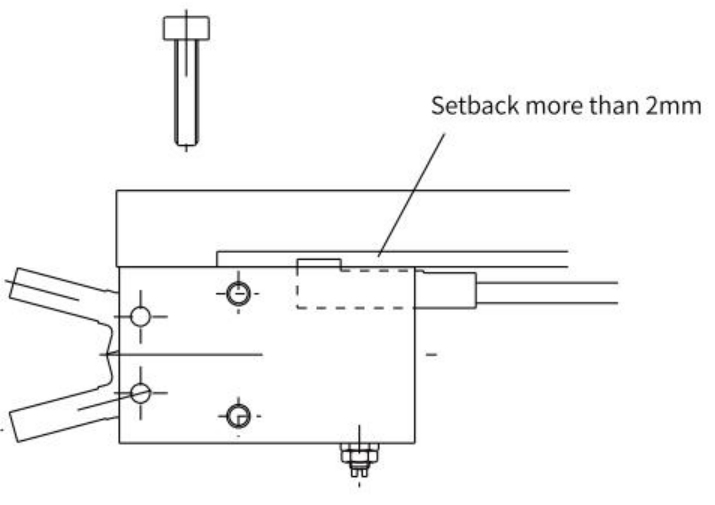

上記の図に示すように、センサーを取り付け面の側面に使用する場合、端面からのセンサー取り付けシリンダが突出されているため、取り付けプレートは2mm以上のset折で設計する必要があります。

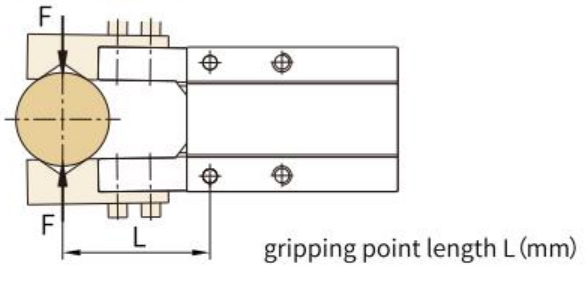

グリッピング力は、異なるグリッピングポイントに対応しています


理論的な把握瞬間

10 16 20 25
0.5MPa圧力での理論的な把持瞬間 握りしめの瞬間を閉じます 0.088 0.45 0.76 1.52
グリップの瞬間を開く 0.147 0.645 1.26 2.365
max.グリッピングポイント長（mm） 30 40 60 70
オープニング角度（°） 30
損失角（°） -10
