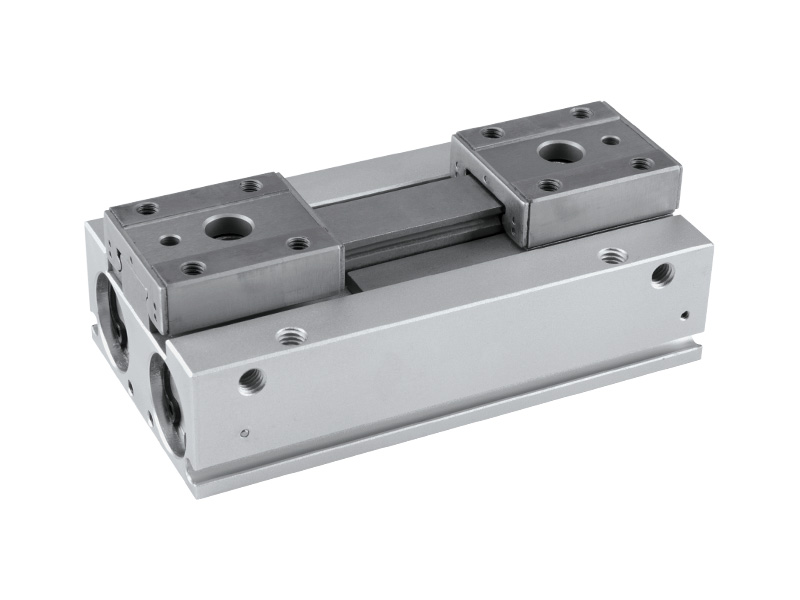

JHF2シリーズ薄形エアチャック

JHF2シリーズ薄形エアチャック

  • 製品パラメーター

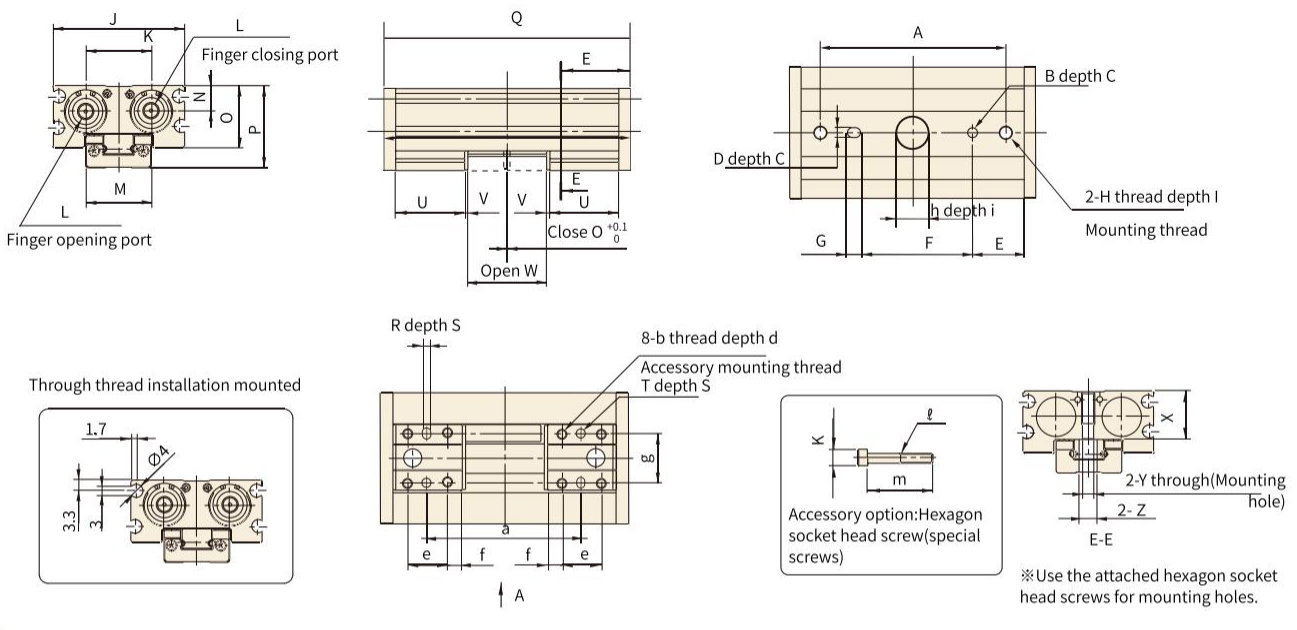

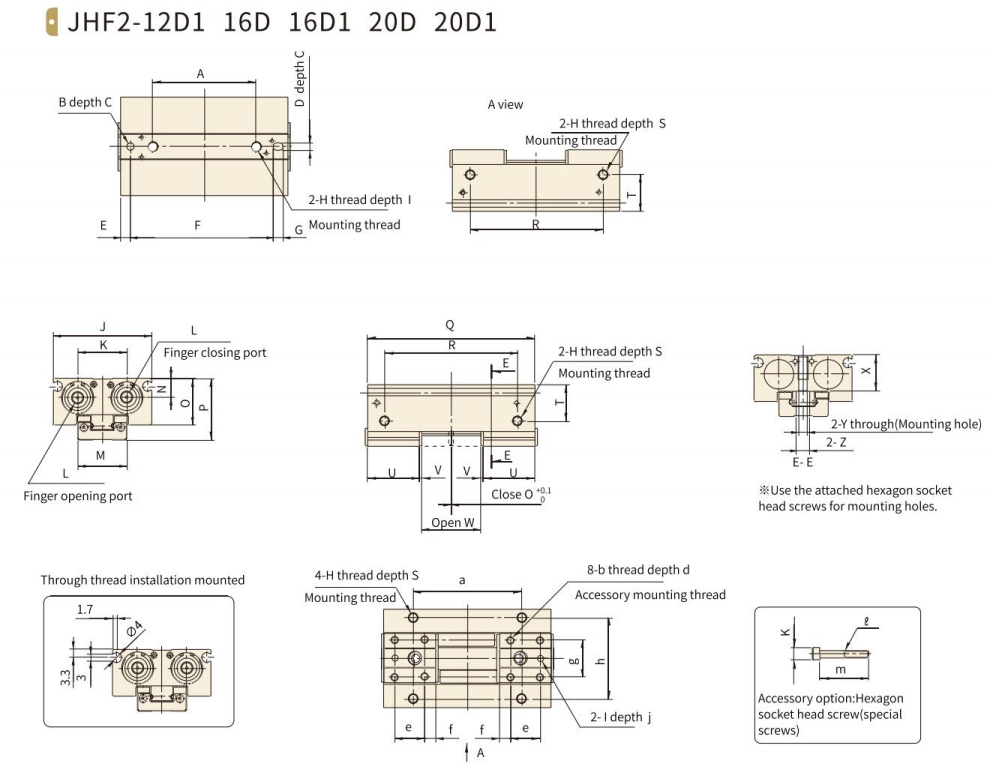

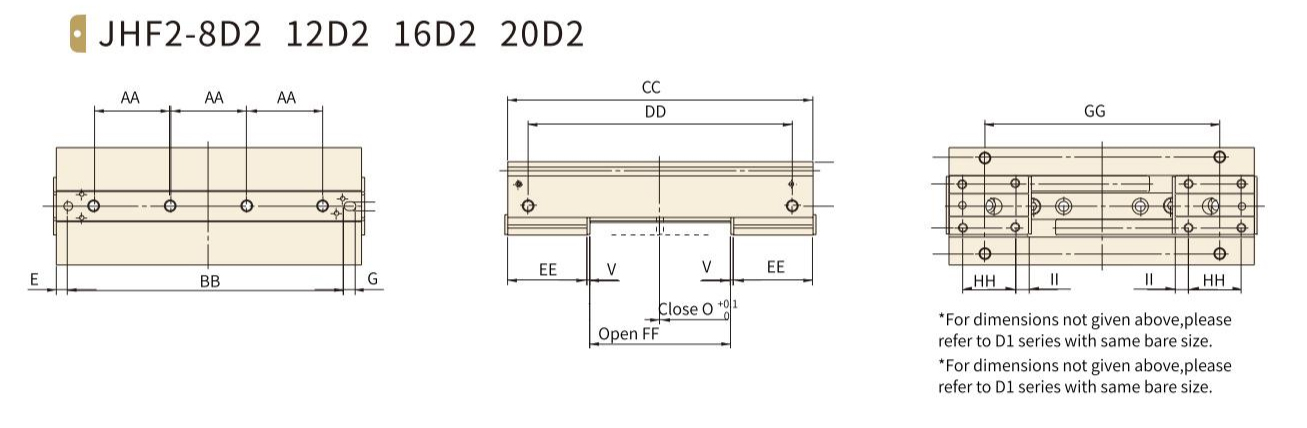

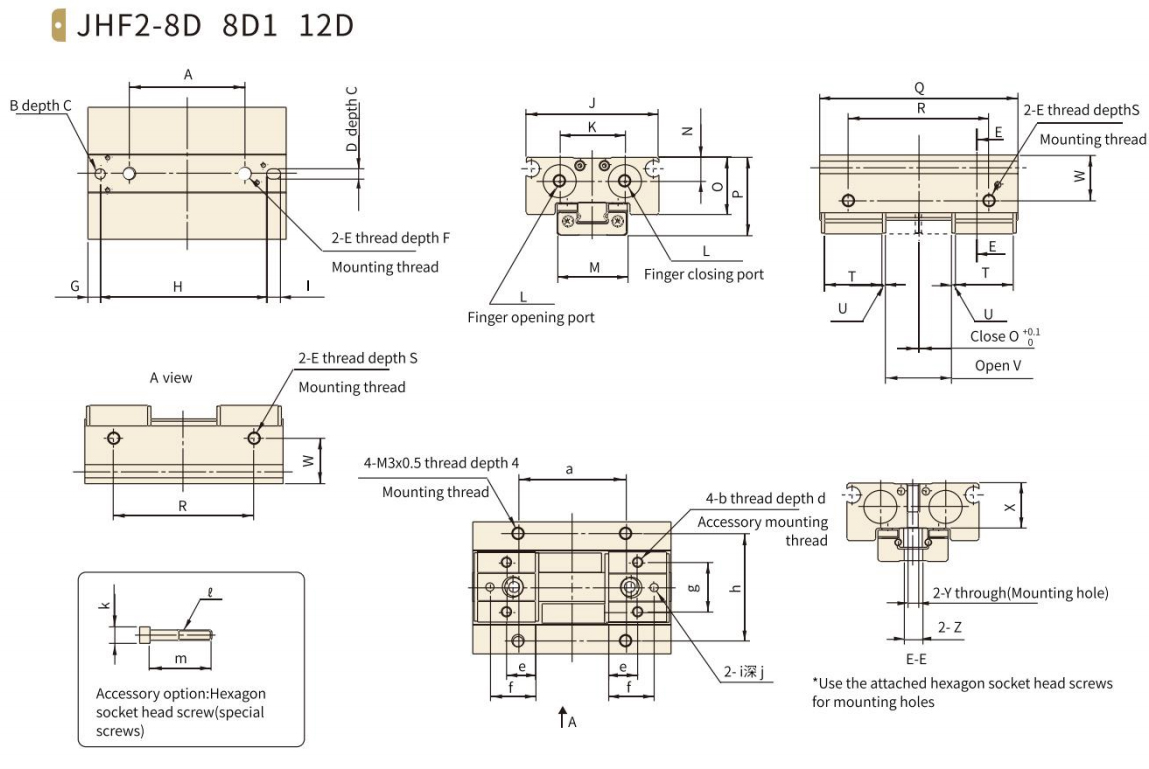

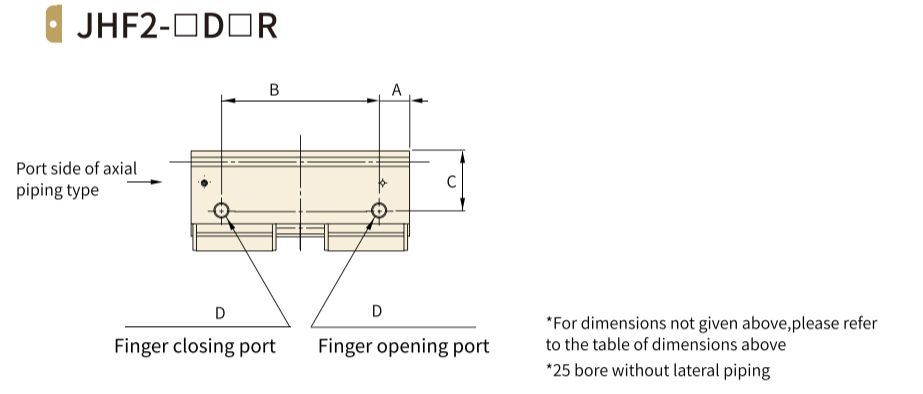

  • 外形寸法図

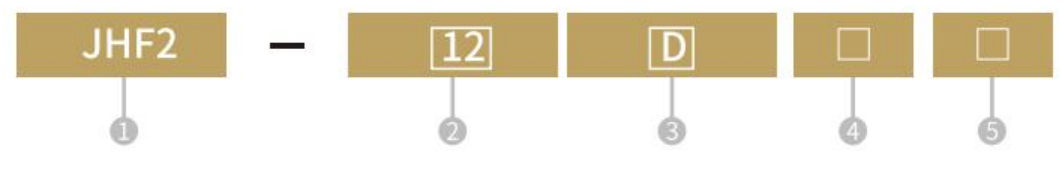

形番表示方法

①2爪 ボア径 doublecting ④ストローク BOBYオプション
2つの爪 内径サイズ ダブル
演技		 無 短いストローク ボビーオプション
1 中間ストローク 無 軸配管タイプ
2 長いストローク R サイド配管タイプ

[注]センサー型式特定の順序付けコードについては、P173を参照してください。

作動方式 型式 内径サイズ（mm） グリッピング力 開閉/閉鎖
ストローク（両側）（mm）		 重量 遮る容量（cm³）
効果的な握り
指あたりの力
指を開いた側面 指の近く
困難 JHF2-8D 8 19 8 65 0.7 0.6
JHF2-8D1 16 85 1.1 1.0
JHF2-8D2 32 120 2.0 1.9
JHF2-12D 12 48 12 155 1.9 1.6
JHF2-12D1 24 190 3.3 3.0
JHF2-12D2 48 275 6.1 5.8
JHF2-16D 16 90 16 350 4.9 4.1
JHF2-16D1 32 445 8.2 7.4
JHF2-16D2 64 650 14.9 14.0
JHF2-20D 20 141 20 645 8.47 7.3
JHF2-20D1 40 850 15.1 13.7
JHF2-20D2 80 1225 28.0 26.6
JHF2-25D 25 236 60 1650 30.0 27.3

*[注意]グリップポイントlが20mmの場合は0.5mpaの圧力で。


仕様

内径サイズ（mm） 8 12 16 20 25
作動方式 複動片ロッド
流体 空気
動作圧力範囲（MPA） 0.15〜0.7 0.1〜0.7
周囲温度 -10〜60℃（凝縮なし）
再現性（mm） ±0.05*
最高.操作頻度（c.p.m） 短いストローク、培地中間ストローク：120ロングストローク：60
センサー型式 非接触 2ワイヤ JEL-07D
3線npn JEL-07N

*[注]シリンダーサイドマウントと完全にストロークを使用していない場合、Minmunの動作圧力は0.4MPa未満になりません

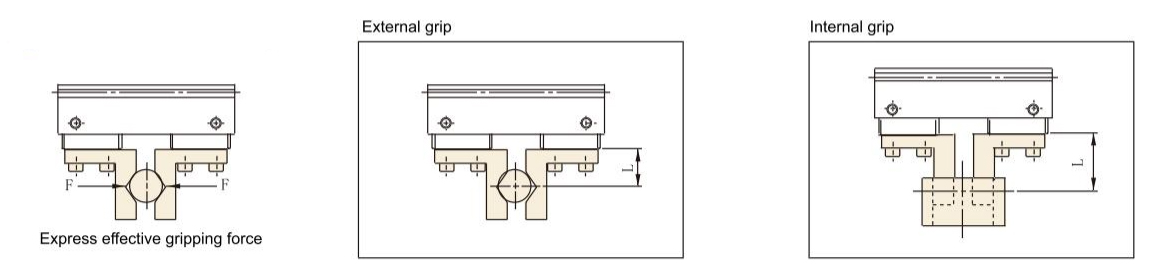

効果的なグリップ力

仕様/型式内径

型式 内径サイズ（mm） 作動方式 作動流体 使用圧力範囲（MPA） 周囲温度（℃） 再現性（mm） 最高作動周波数
（c.p.m）		 グリッピング力（n） ストロークの開閉 センサー型式
JHF2-8D 8 ダブル
演技		 空気 0.15〜0.7 -10〜60
（なし
結露）		 ±0.05 120 19 8



JEL-07D
JHF2-8D1 120 16
JHF2-8D2 60 32
JHF2-12D 12 0.1〜0.7 120 48 12
JHF2-12D1 120 24
JHF2-12D2 60 48
JHF2-16D 16 120 90 16
JHF2-16D1 120 32
JHF2-16D2 60 64
JHF2-20D 20 120 141 20
JHF2-20D1 120 40
JHF2-20D2 60 80
JHF2-25D 25 120 236 60

[注意]グリップポイントLが10mmの場合は0.5MPaの圧力で。

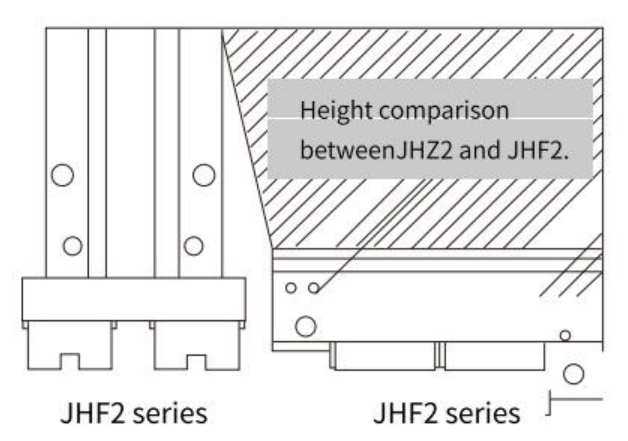

JHZ2シリーズよりもはるかに短い

- スペース節約デザイン。
- 強いグリップ力。
- 集中配線と配管。
- 3つの標準ストローク長：短/中/長い。
[注] JHF2-25Dには短いストロークしかありません

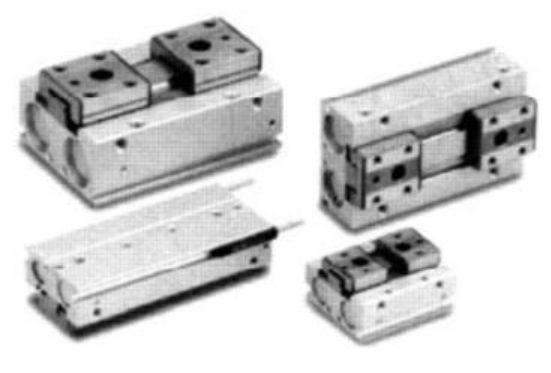

各内径サイズの標準ストローク長。ワークピースに合わせてストロークを選択できます。

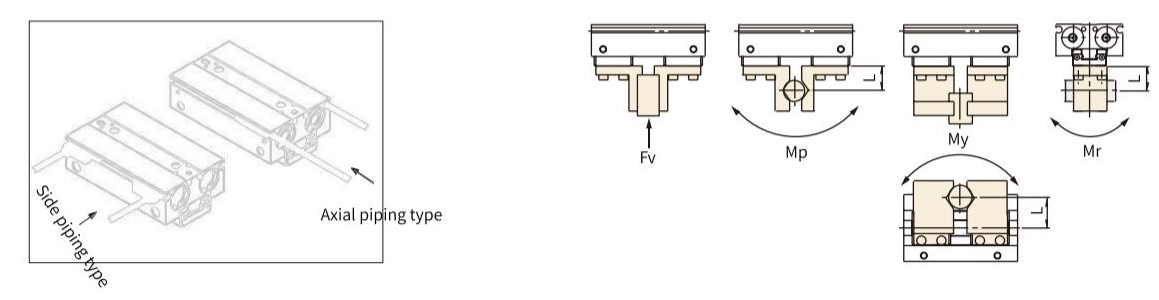

集中配線と配管が可能です。
