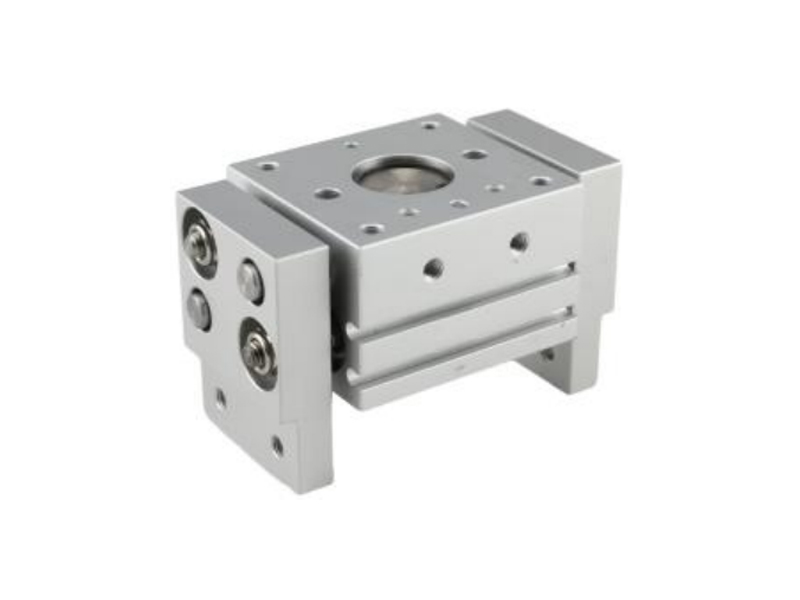

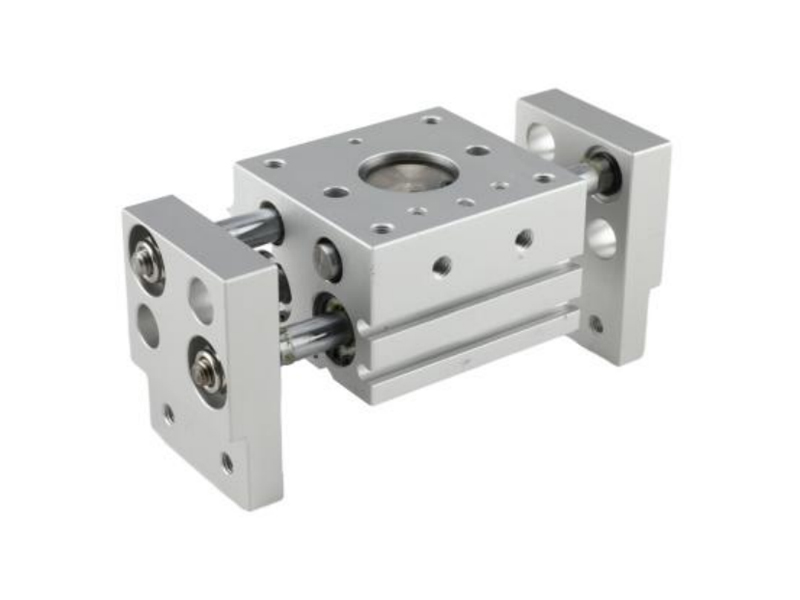

JHL2シリーズ幅広タイプエアチャック平行開閉形

JHL2シリーズ幅広タイプエアチャック平行開閉形

特徴：

1.フィンガのストロークが長く、大型ワークに対応可能。
2.ダブルピストン設計により、高い保持力を実現。
3.ラック＆ピニオン機構を採用し、フィンガの同開閉を可能。
4.特殊シールにより、防塵仕様を実現。
5.多様なオプションを取り揃え、さまざまな作業条件に対応。

  • 製品パラメーター

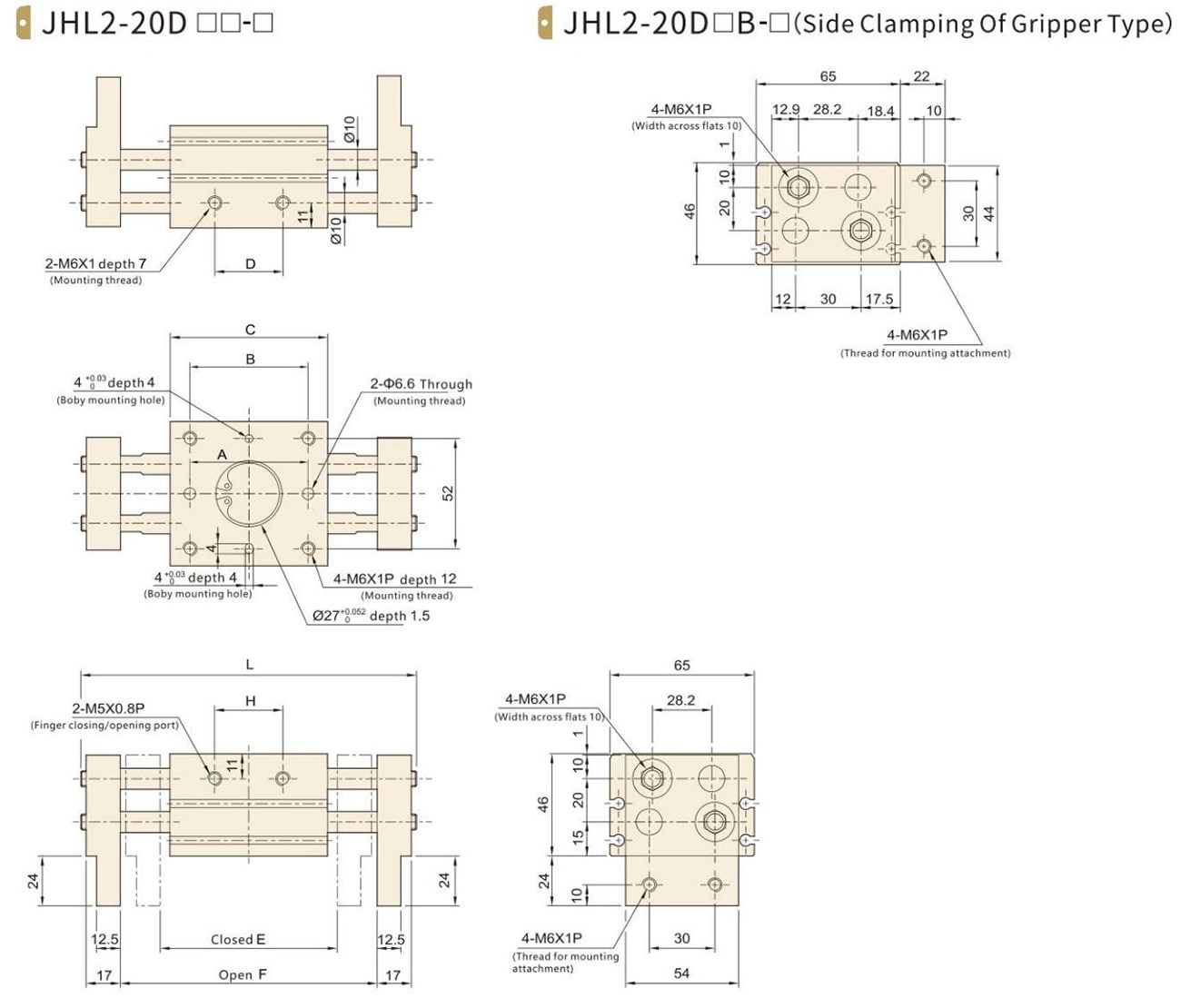

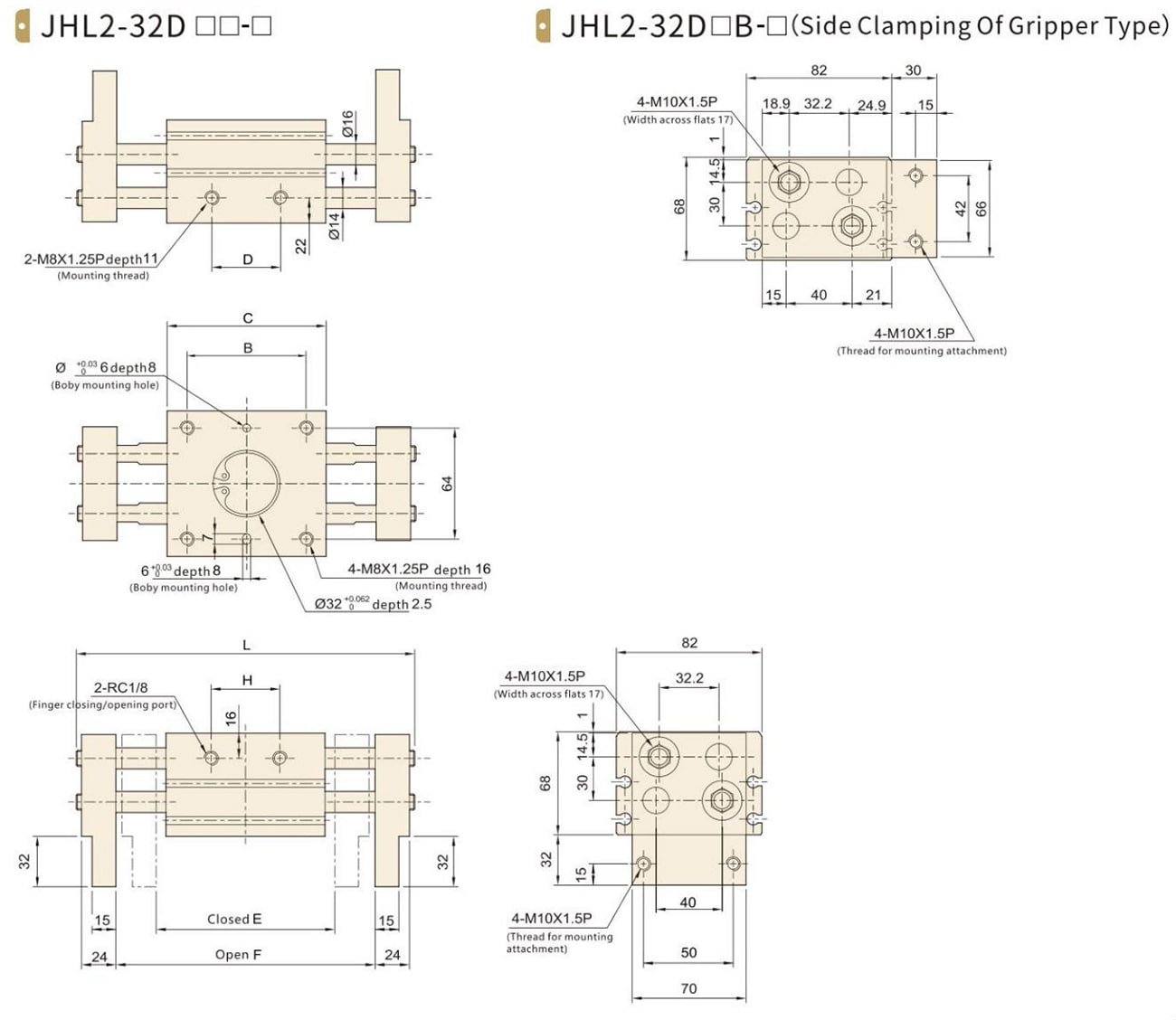

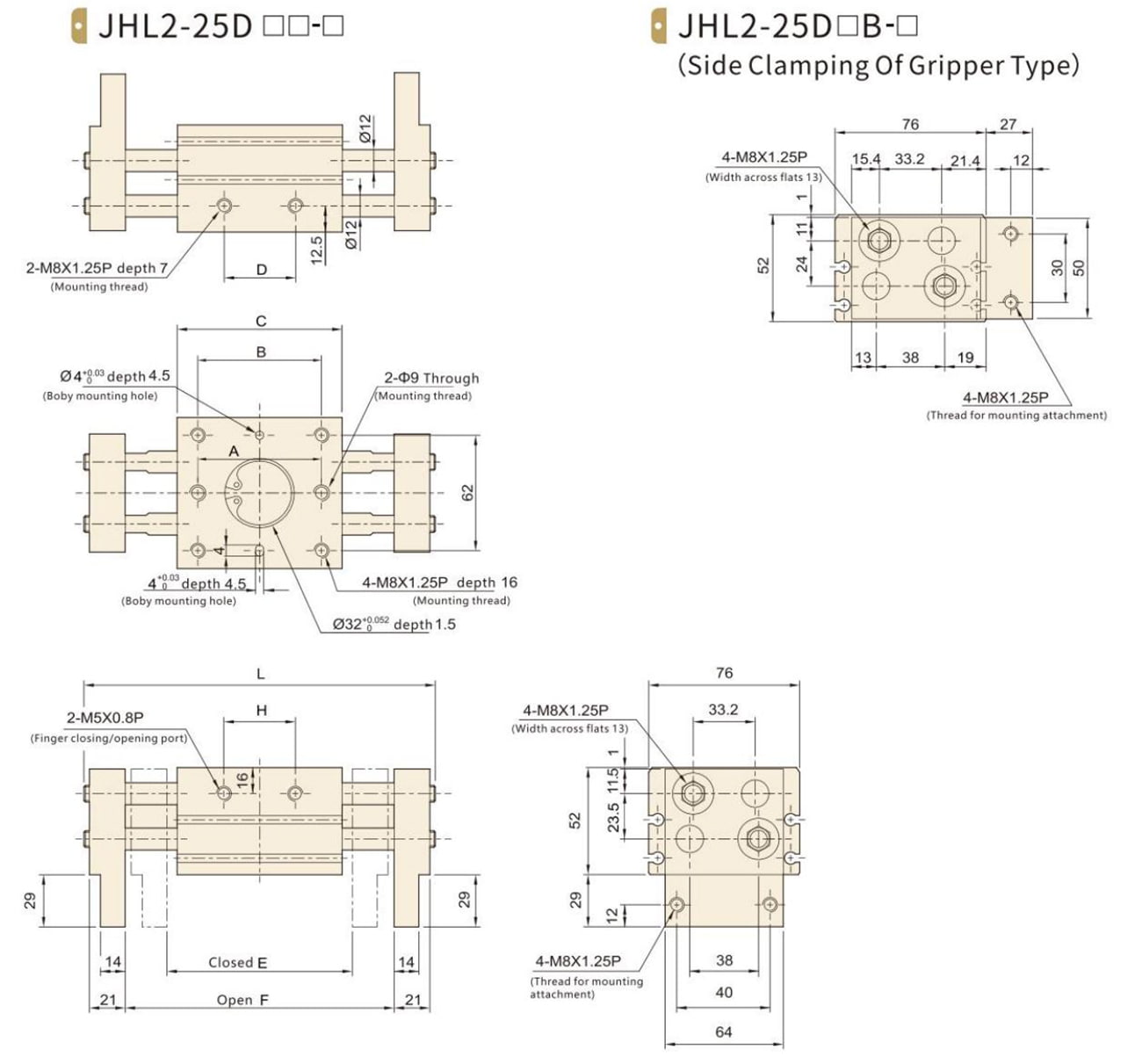

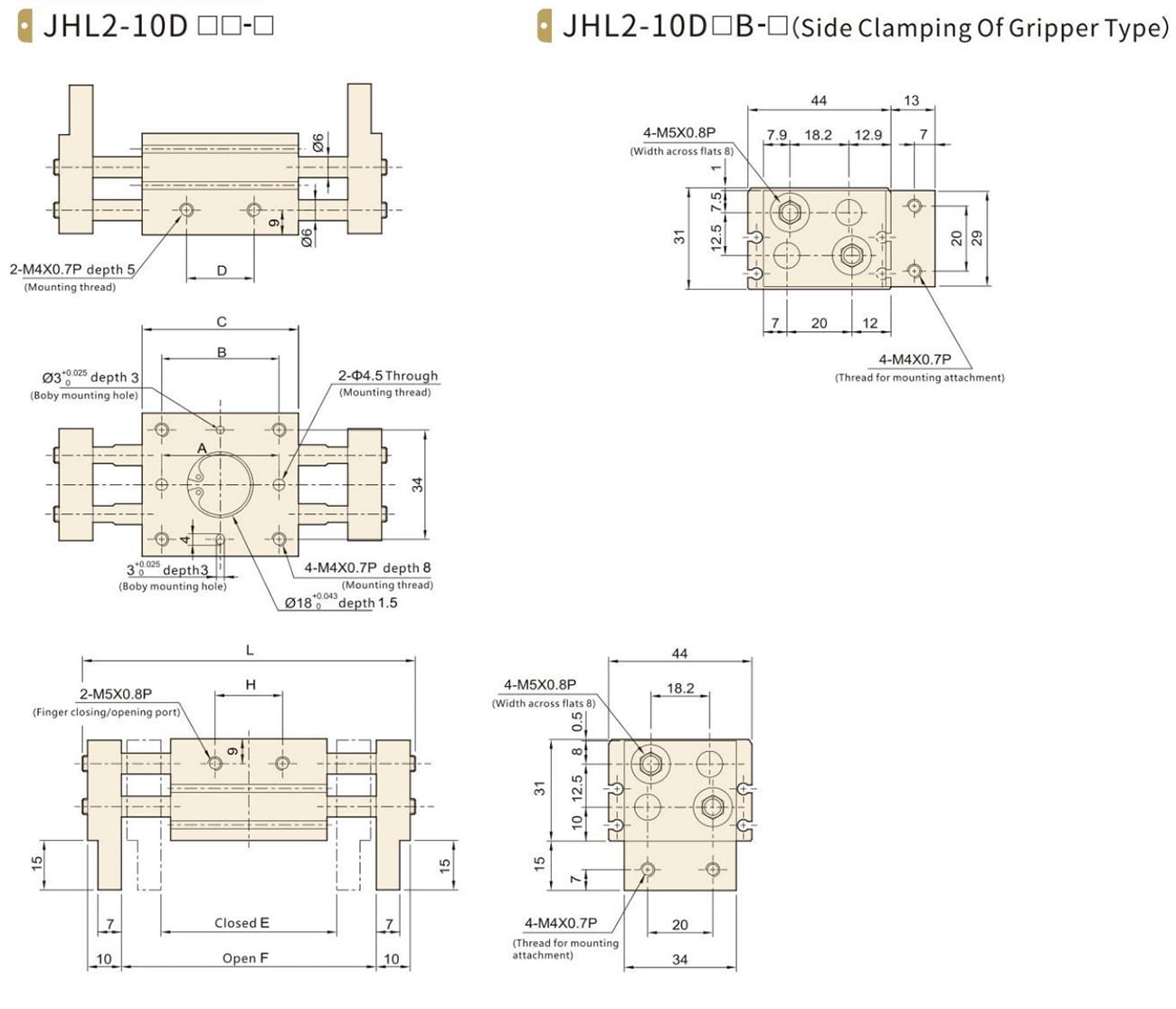

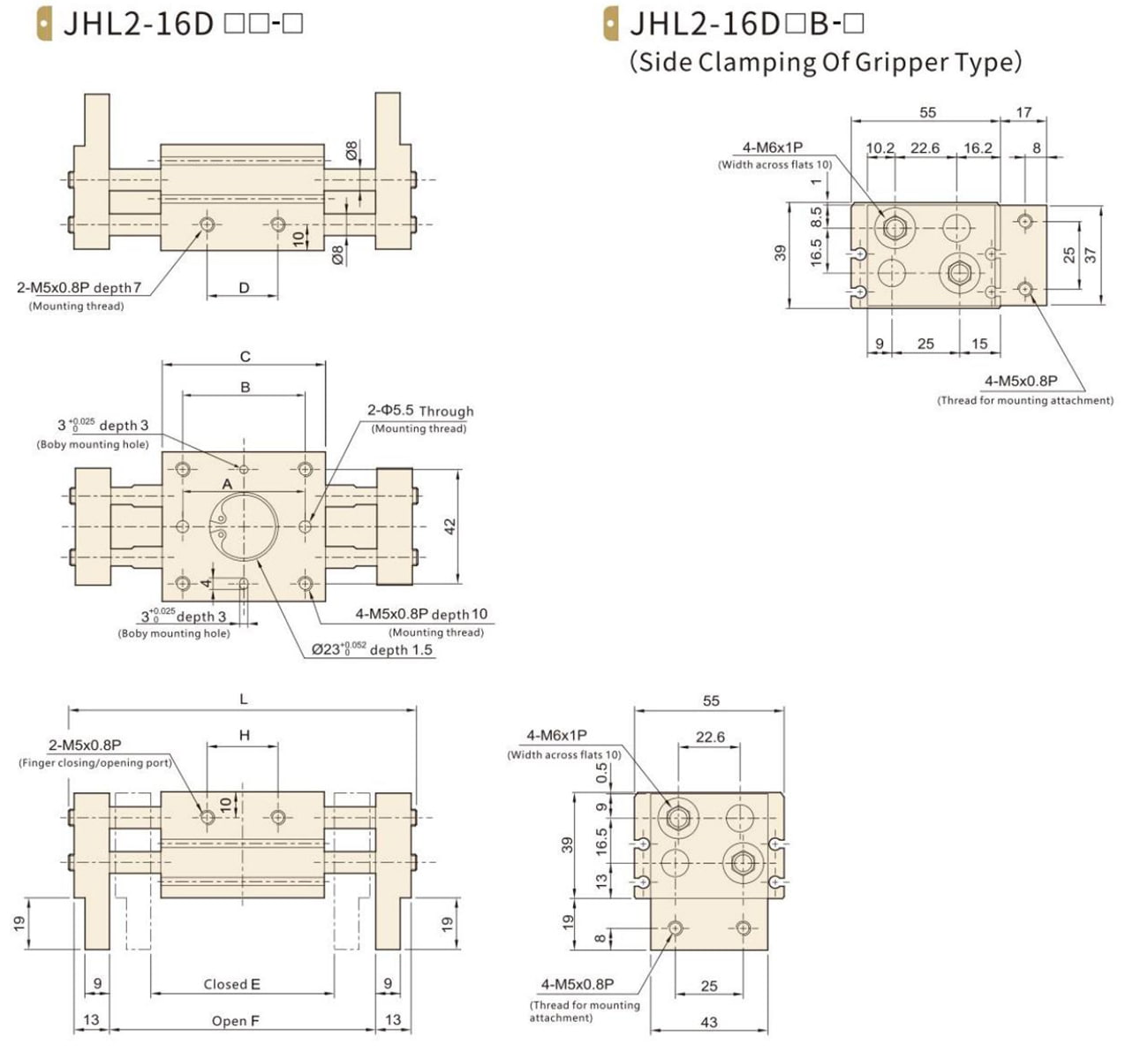

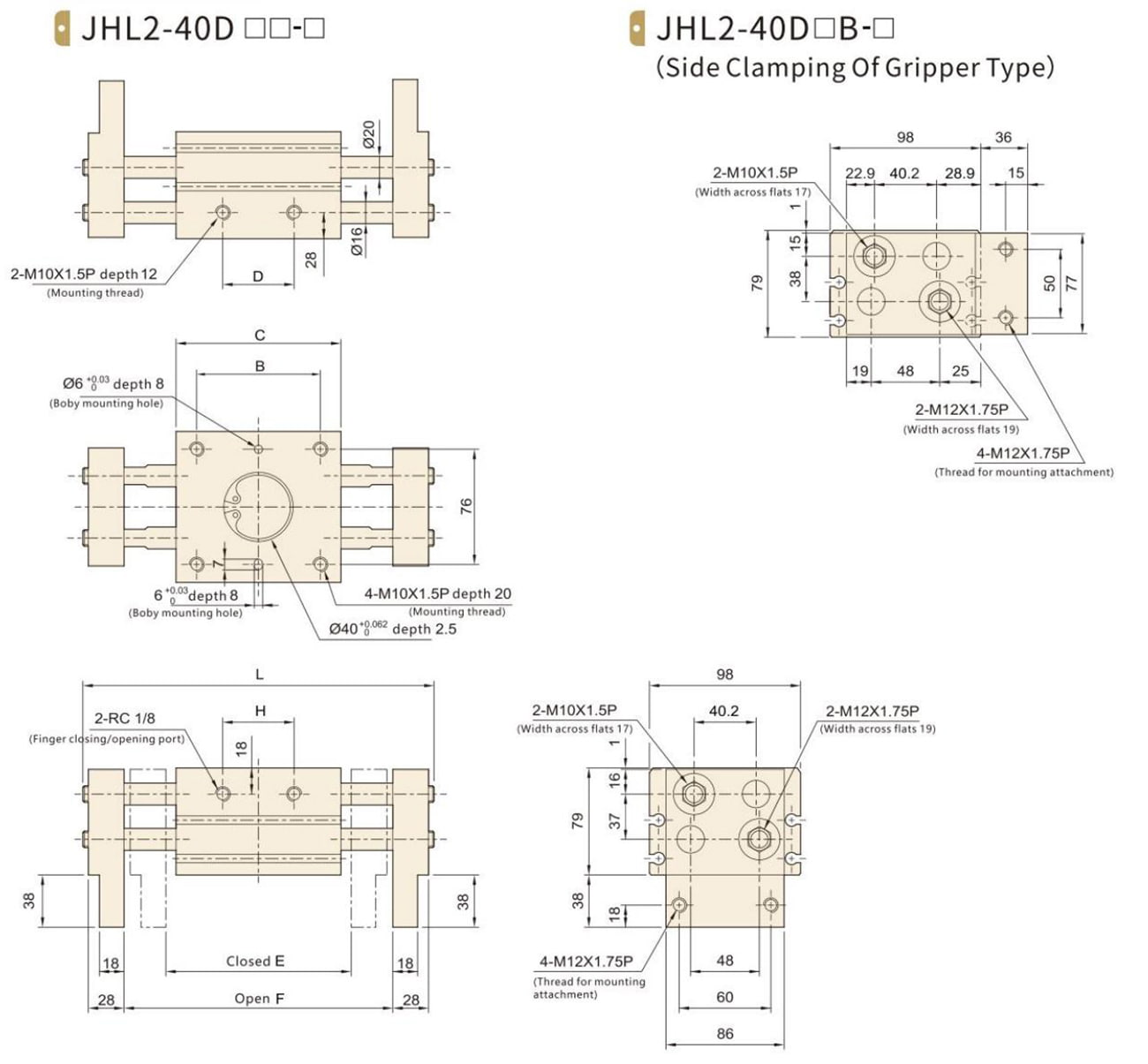

  • 外形寸法図

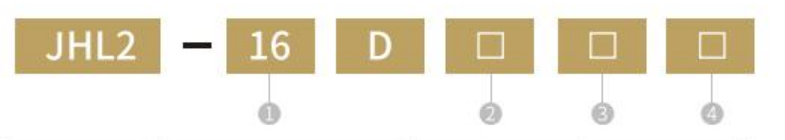

形番表示方法

内径サイズ opening開閉ストローク グリッパータイプ capacy容量をロードします
∅10 無 短いストローク N/A 標準 N/A 標準
∅16
∅20 1 短いストローク
∅25 B サイドグリップ A スリーブエクステンション
∅32 2 短いストローク
∅40

[注]センサー型式特定の順序付けコードについては、P173を参照してください。
[注]拡張ベアリングタイプは、標準型と同じインストールサイズです。拡張シャフトスリーブには荷重容量が強くなりますが、防塵機能はありません。


仕様

掘ります 10 16 20 25 32 40
作動方式 複動片ロッド
流体 空気
マックス。動作圧力 0.6{6.1}
分動作圧力 0.15{1.5} 0.1{1.0}
周囲温度 -10-60
再現性 ±0.1
力を保持します 14{1.4} 45{4.6} 74{7.5} 131{13.4} 228{23.4} 396{40.4}
接続口径 M5×0.8 1/8

[注] 0.5mpaの圧力と保持ポイント40mm（∅10〜∅25）、80mm（∅32/∅40）

ストローク/ウェイトテーブル

型式 内径サイズ（mm） max.operating頻度（c.p.m） 開口/閉鎖ストローク（mm）（L2-L1） 閉じ幅（mm）（L1） 開口幅（mm）（L2） バルブ重（G）
JHL2-10D□ - □ 10 60 20 56 76 280
JHL2-10D1□ - □ 40 40 78 118 345
JHL2-10D2□ - □ 40 40 96 156 425
JHL2-16D□ - □ 16 60 30 68 98 585
JHL2-16D1□ - □ 40 60 110 170 795
JHL2-16D2□ - □ 40 80 130 210 935
JHL2-20D□ - □ 20 60 40 82 122 1025
JHL2-20D1□ - □ 40 80 142 222 1495
JHL2-20D2□ - □ 40 100 162 262 1690
JHL2-25D□ - □ 25 60 50 100 150 1690
JHL2-25D1□ - □ 40 100 182 282 2560
JHL2-25D2□ - □ 40 120 200 320 2775
JHL2-32D□ - □ 32 30 70 150 220 2905
JHL2-32D1□ - □ 20 120 198 318 3820
JHL2-32D2□ - □ 20 160 242 402 4655
JHL2-40D□ - □ 40 30 100 188 288 5270
JHL2-40D1□ - □ 20 160 246 406 6830
JHL2-40D2□ - □ 20 200 286 486 7905
