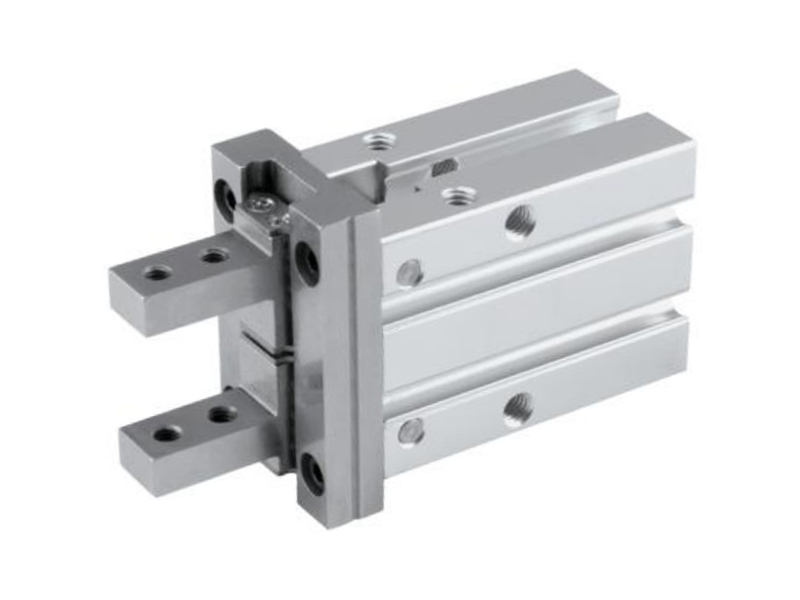

JHZ2シリーズエアチャック平行開閉形

JHZ2シリーズエアチャック平行開閉形

特徴：

1.統合されたデザイン、高い剛性、高精度を備えた線形ガイド。

2.シリンダーブロックから逸脱しているガイドレールを防ぐために、ガイドレールの下部に配置されたダボピンホールが配置されています。

3.シリンダーブロックには複数のダボピンホールがあり、これにより高い設置ポジショニングの精度が高くなります。

4.グリッパーの初期位置は、さまざまな労働条件を満たすために顧客の実際の状況に従って選択できます。

  • 製品パラメーター

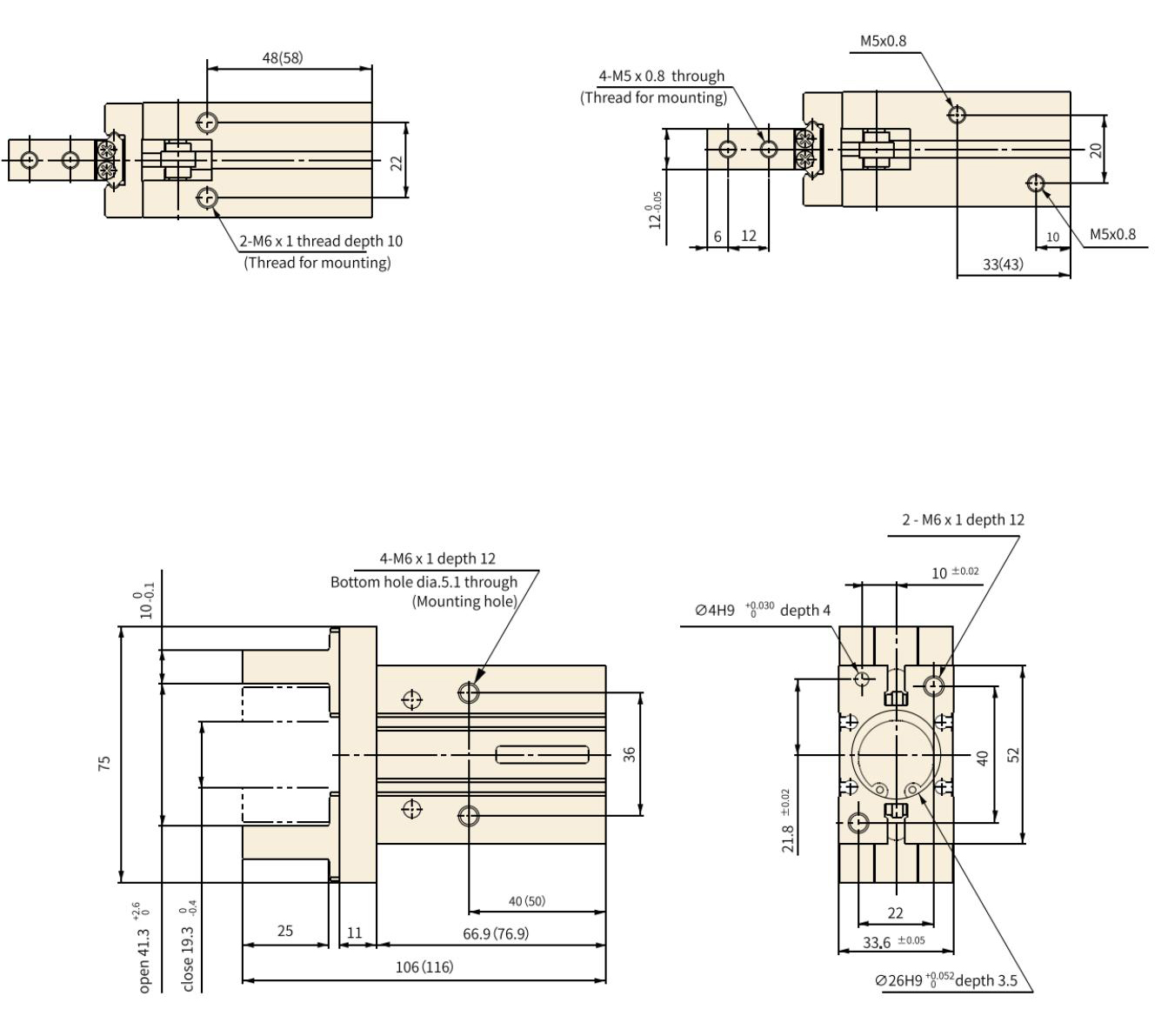

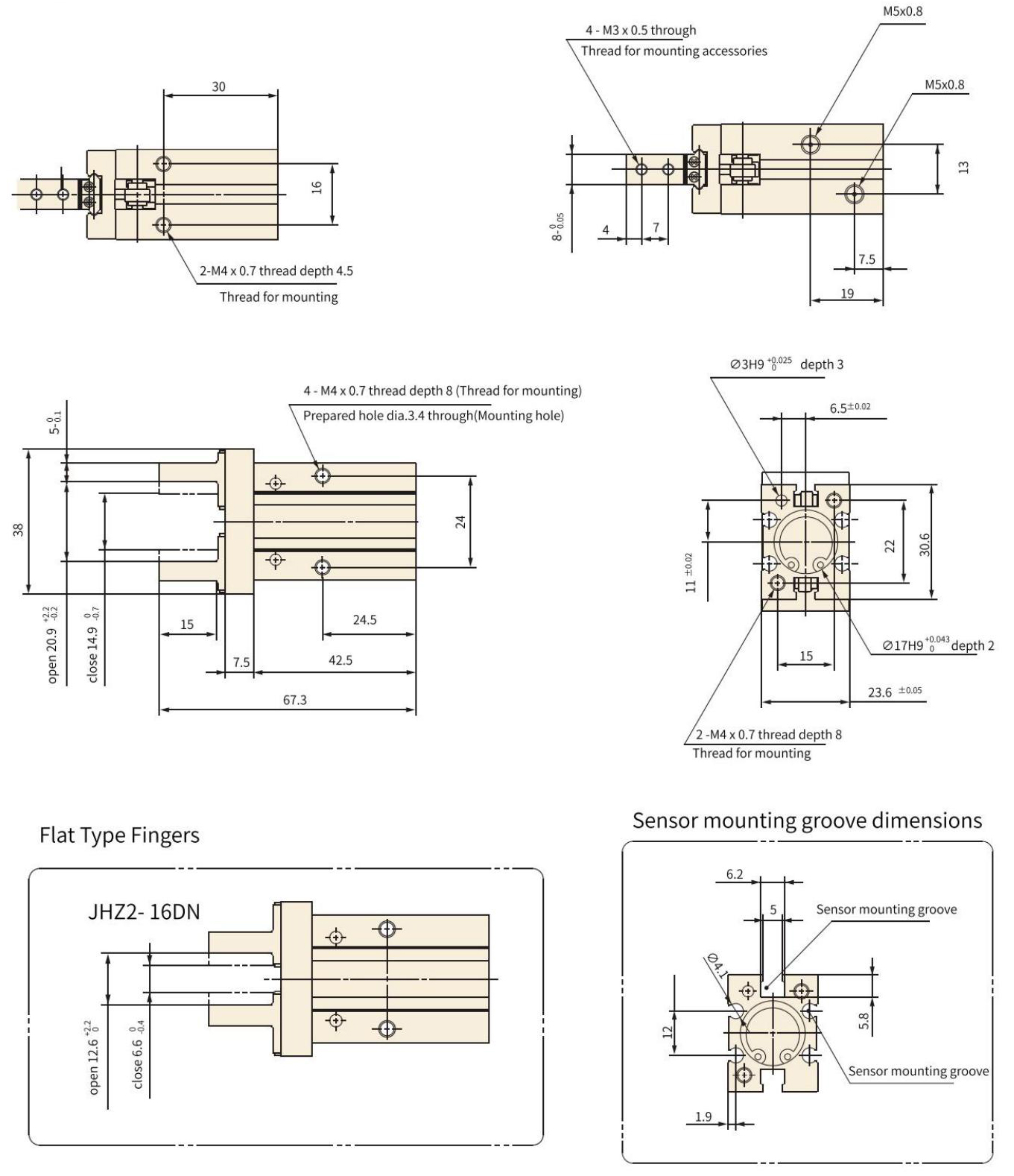

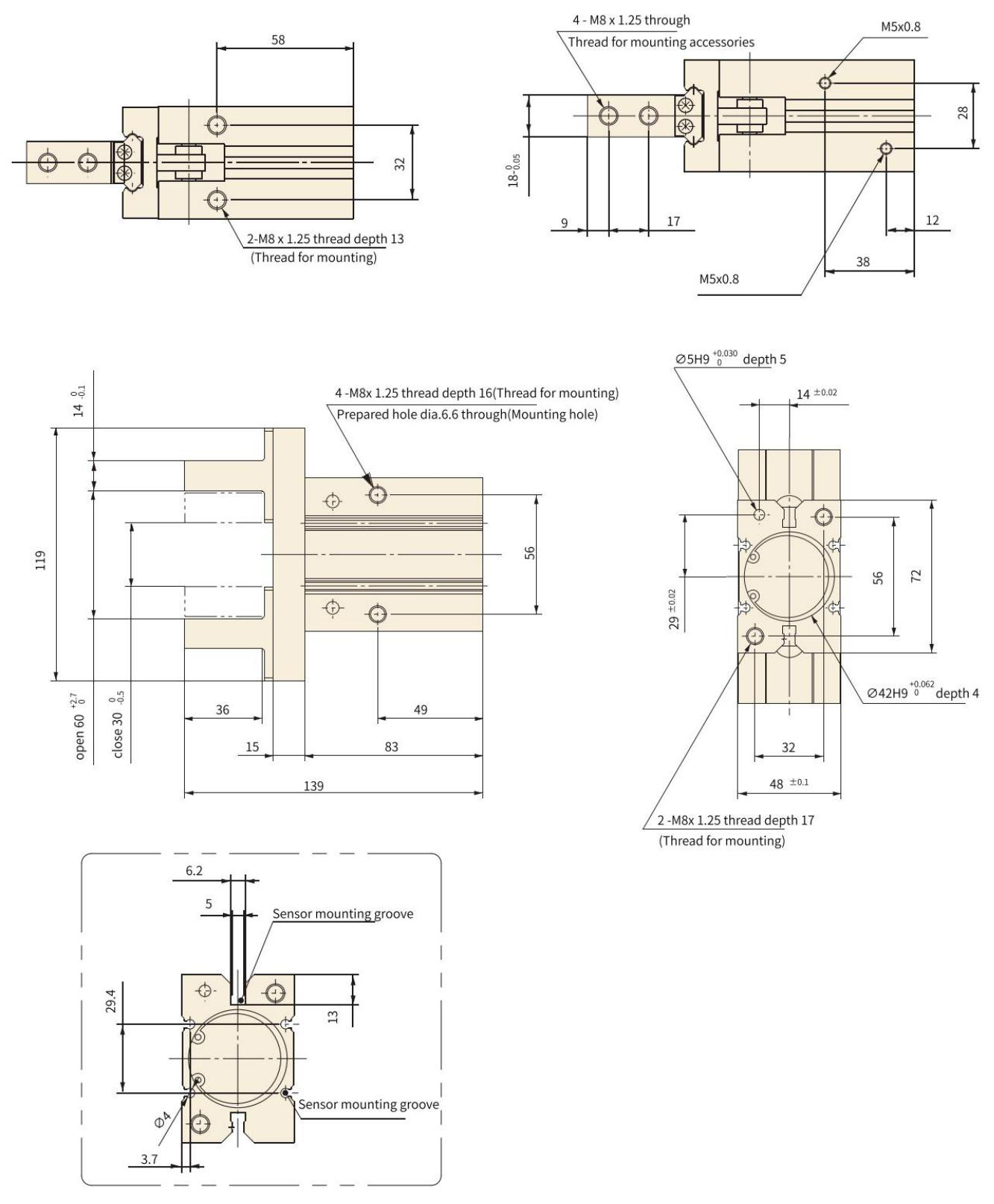

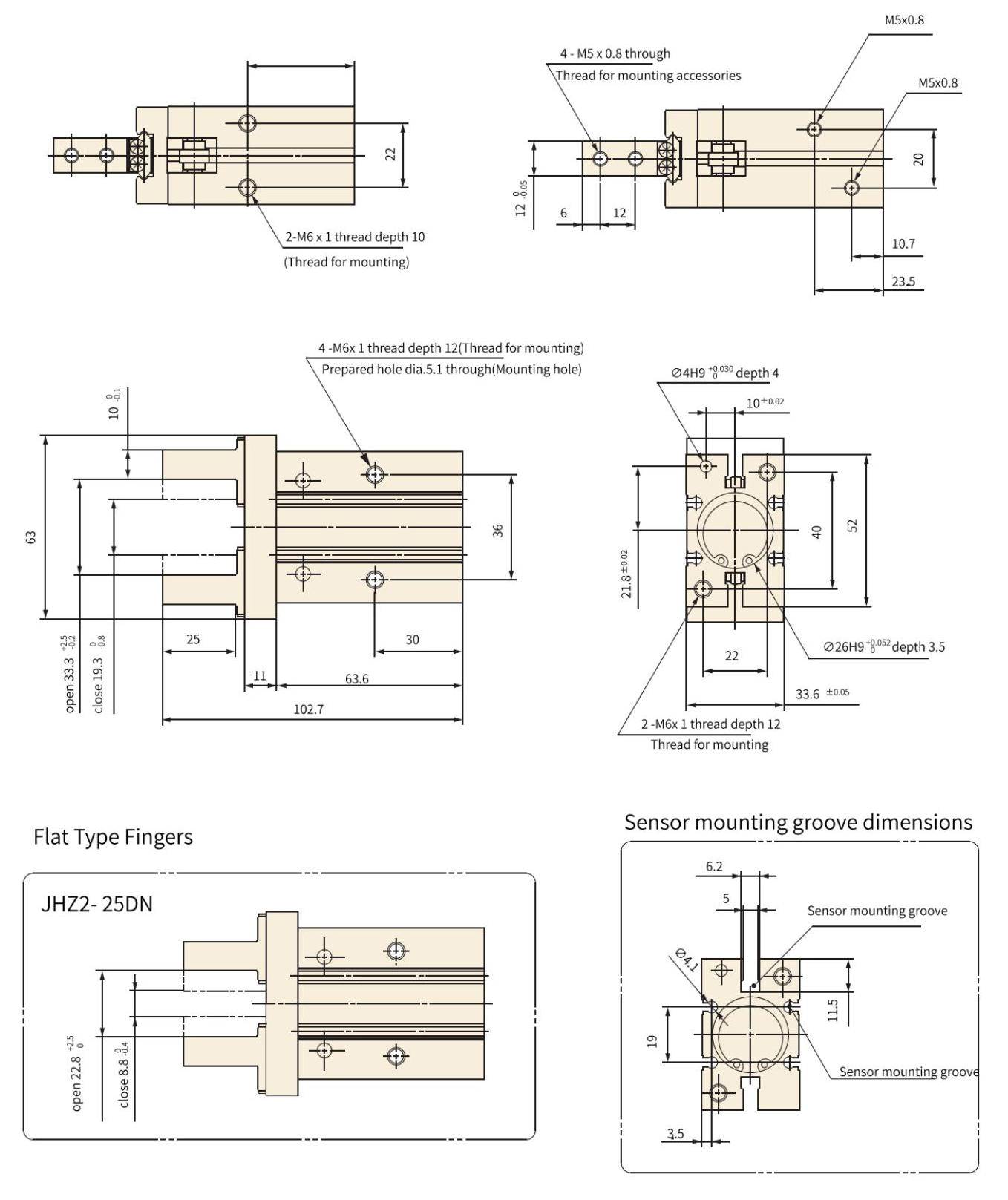

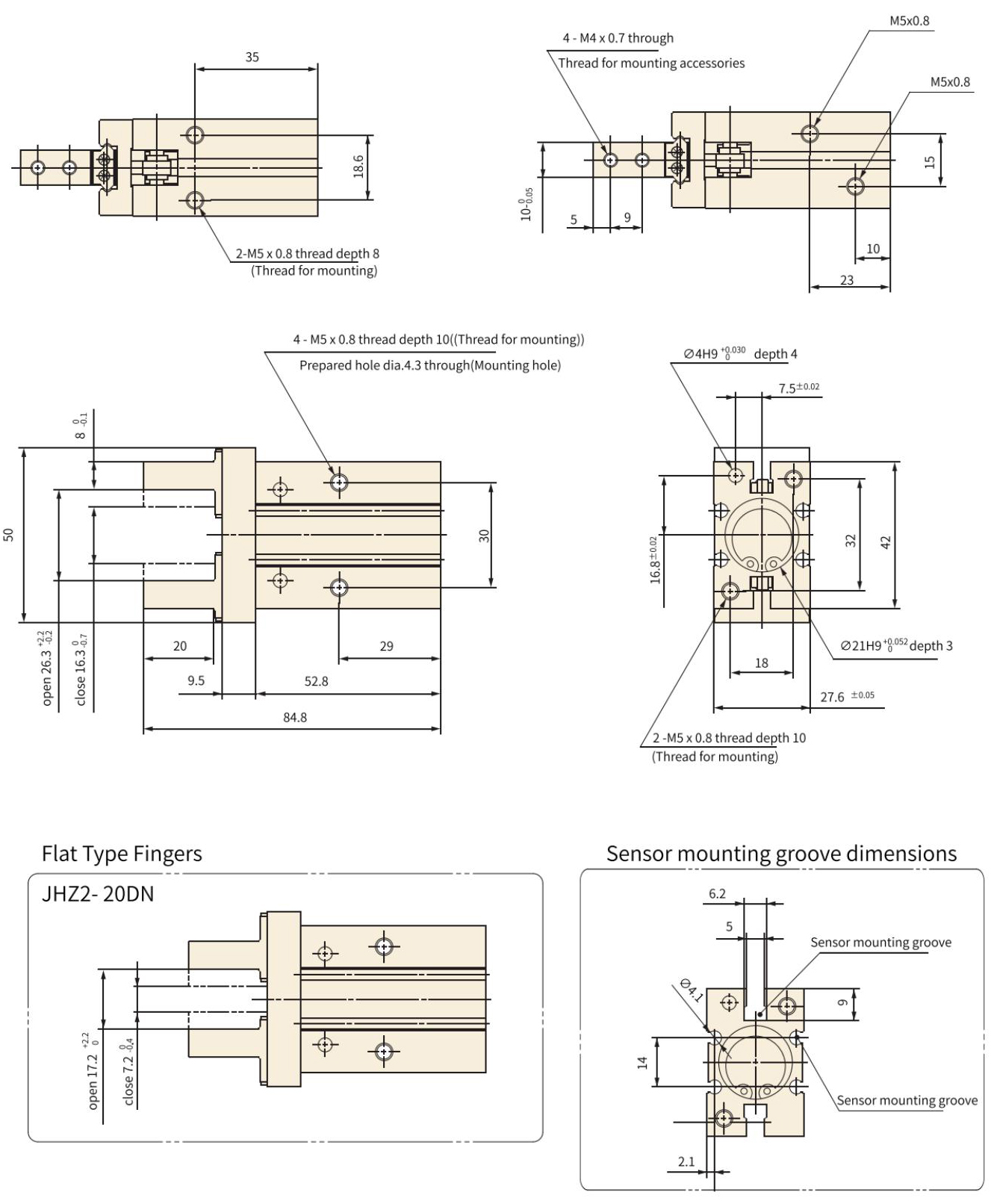

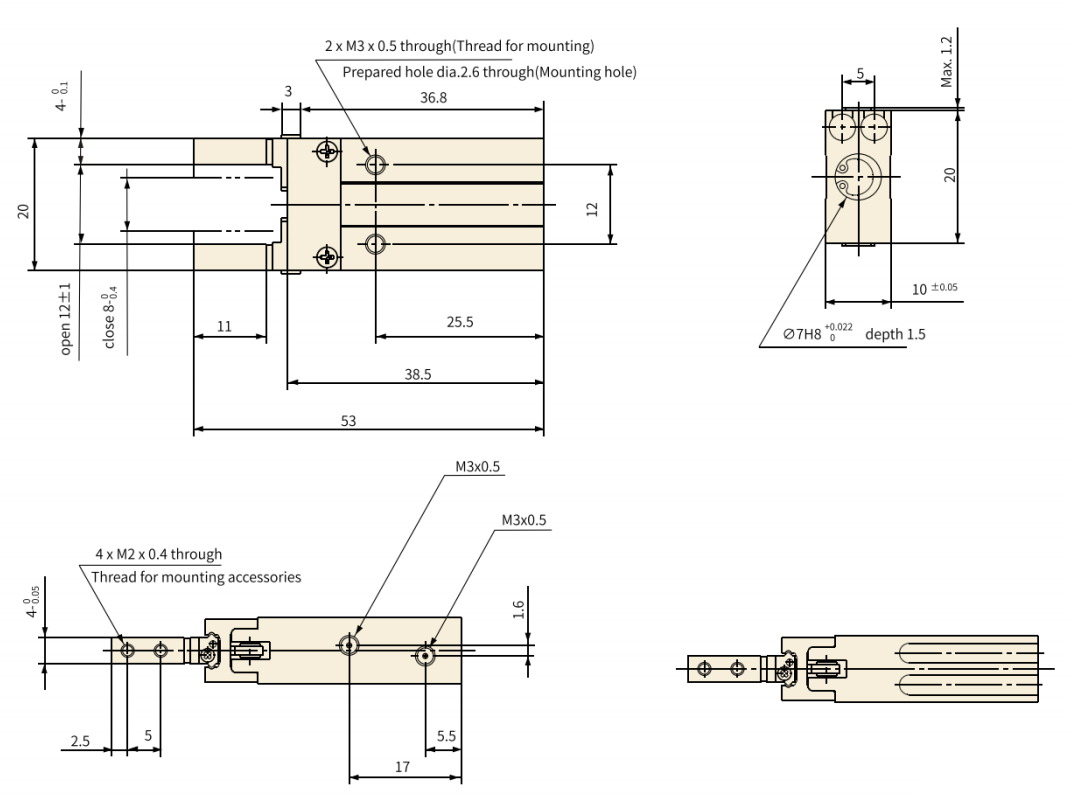

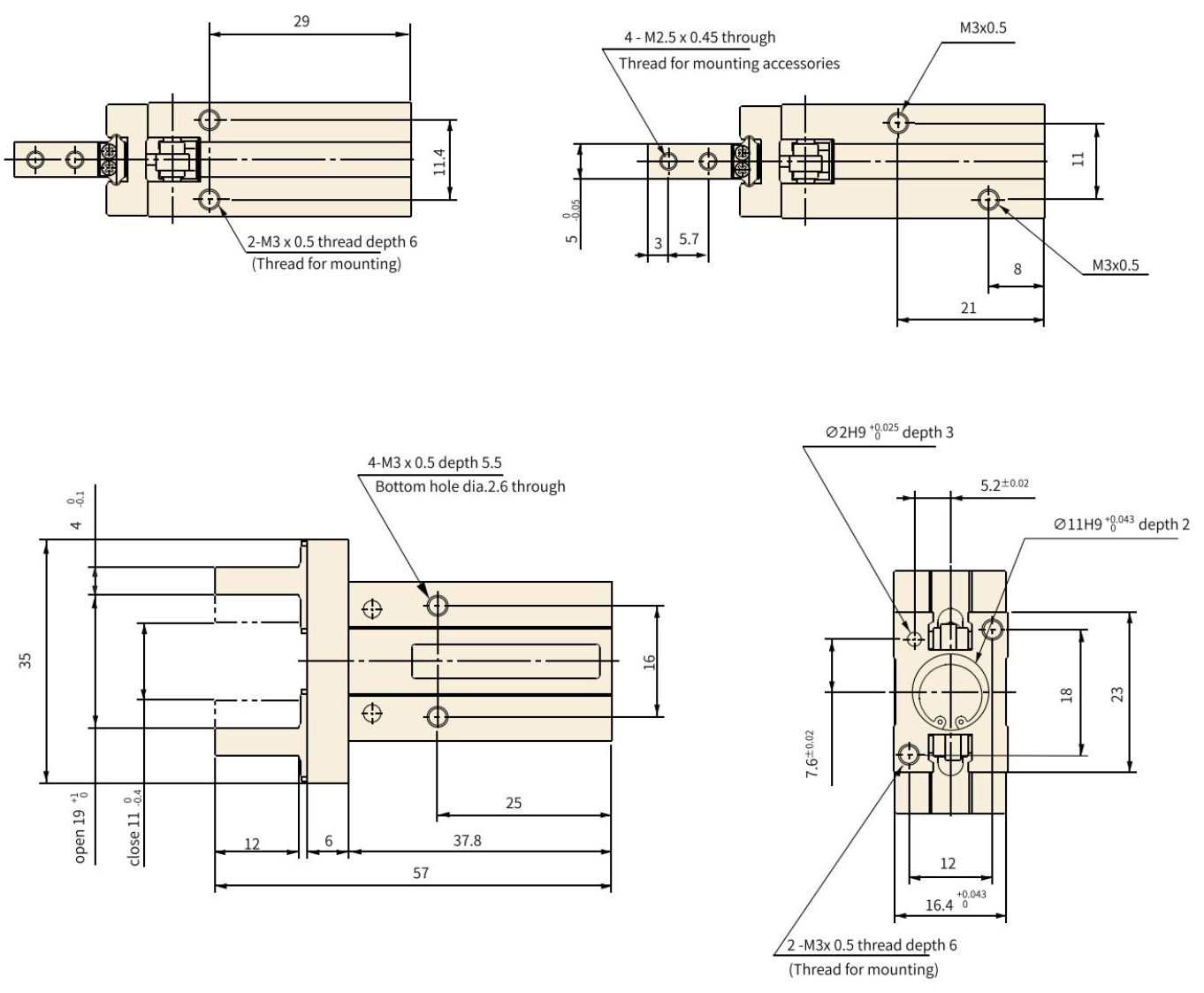

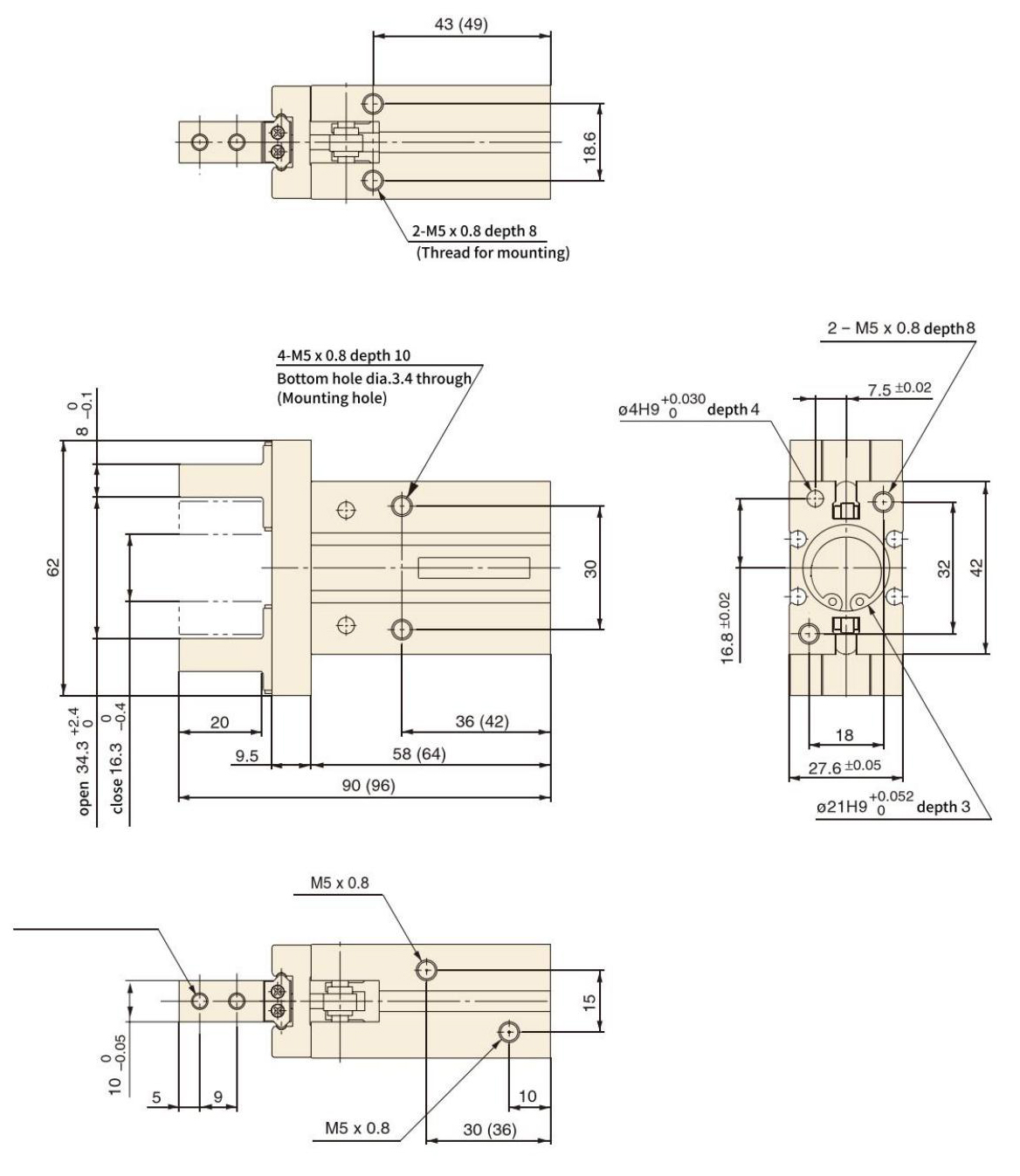

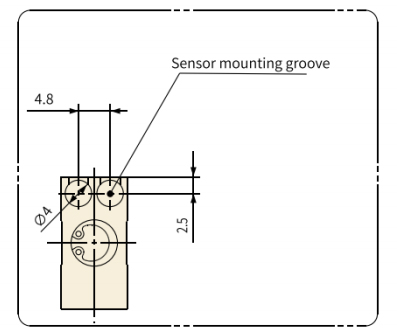

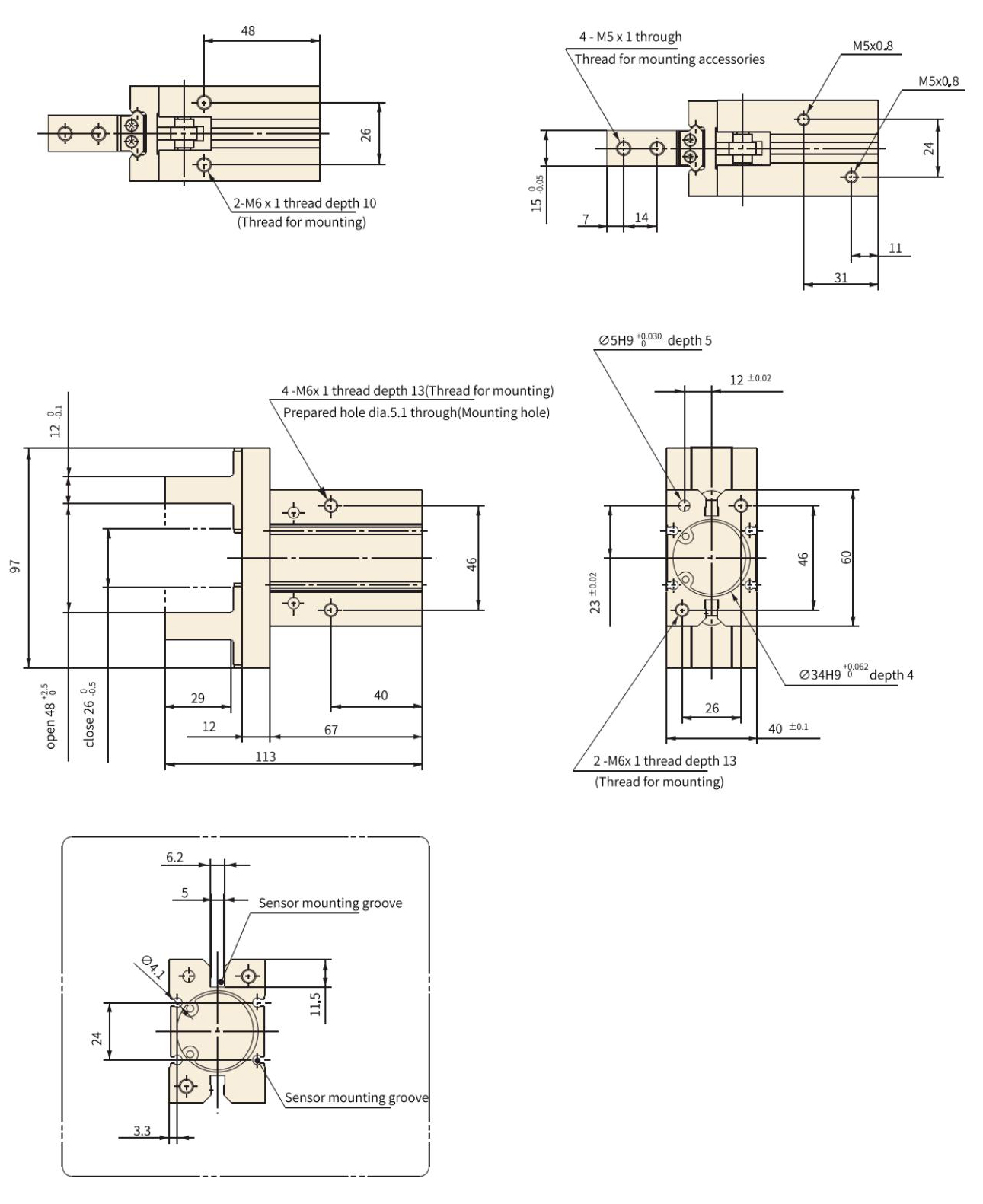

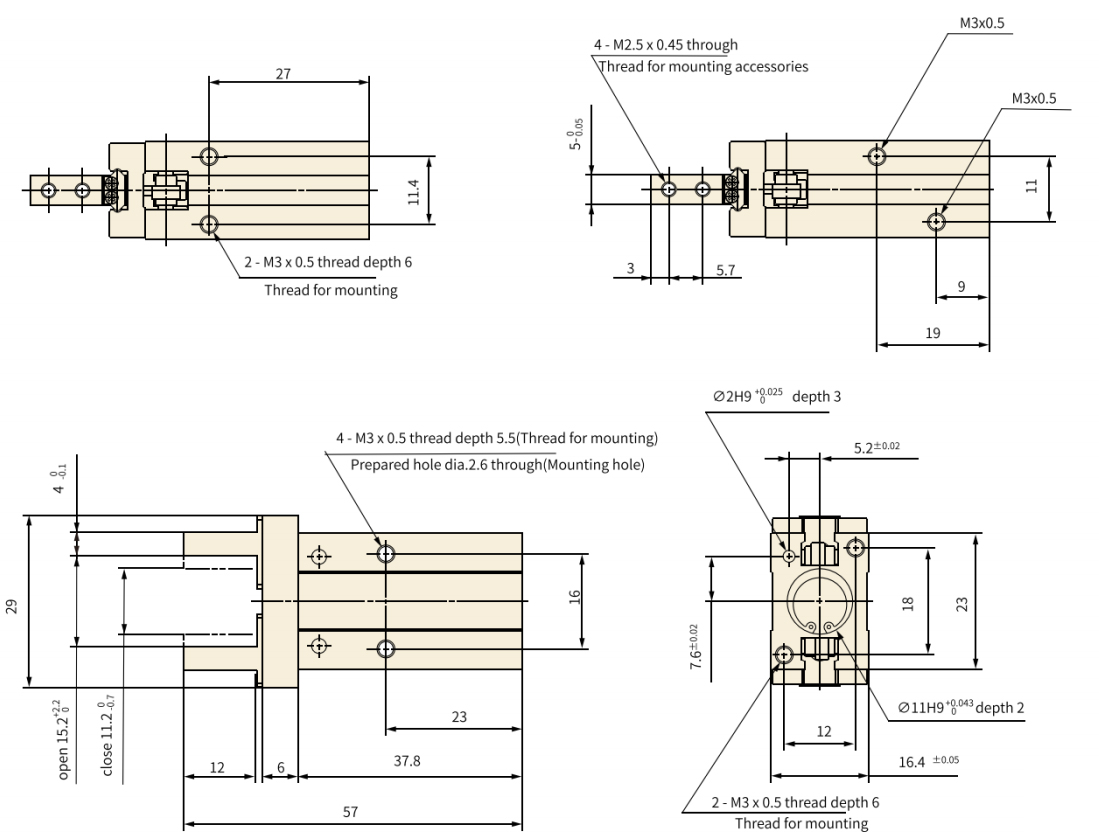

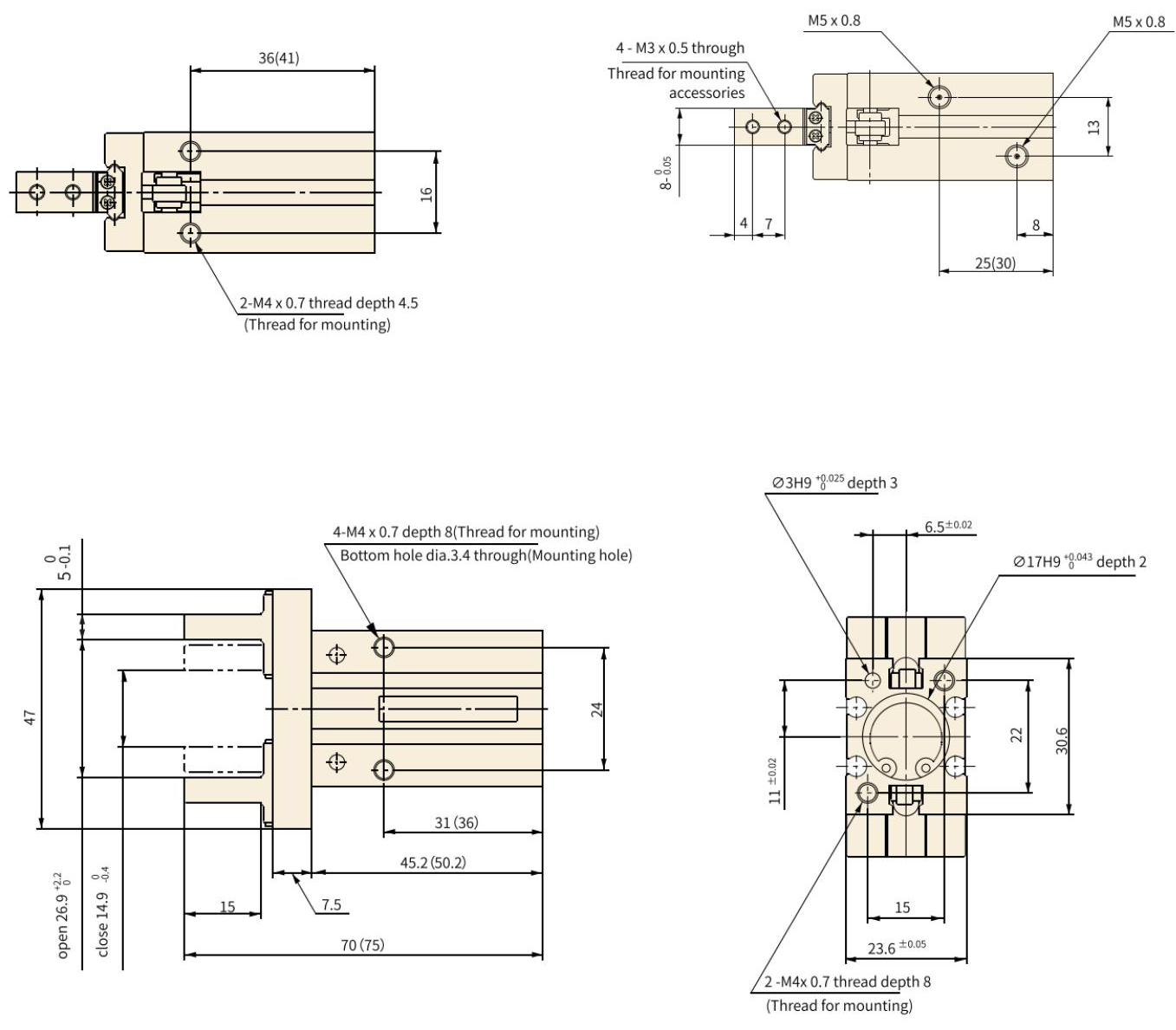

  • 外形寸法図

仕様

内径サイズ（mm） 6 10 16 20 25 32 40
流体 空気
動作圧力範囲 複動片ロッド 0.15〜0.7mpa 0.2〜0.7mpa 0.1〜0.7mpa 0.1〜0.7mpa
周囲温度 10〜60℃（凝縮なし）
再現性 ±0.01mm ±0.02mm
最高操作頻度（c.p.m） 180 60
潤滑 必要なし
作動方式 複動片ロッド・単一演技
センサー型式 JEl-07
配管サイズ M3×0.5 M5×0.8

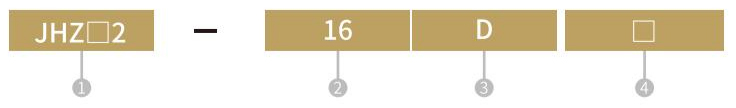

形番表示方法

オプション 内径サイズ inoperation ④フィンガーオプション
無 標準タイプ 6 6mm D 複動片ロッド

[標準]
無：基本タイプ

[狭いタイプ]
基本タイプ
10 10mm
S 単動
（通常は開いています）

1：サイドタップマウント

N1：サイドタップマウント
16 16mm
L 長いストローク 20 20mm

2：スルーホール

N2：スルーホール
25 25mm
32 32mm
C 単動
（通常は近い）

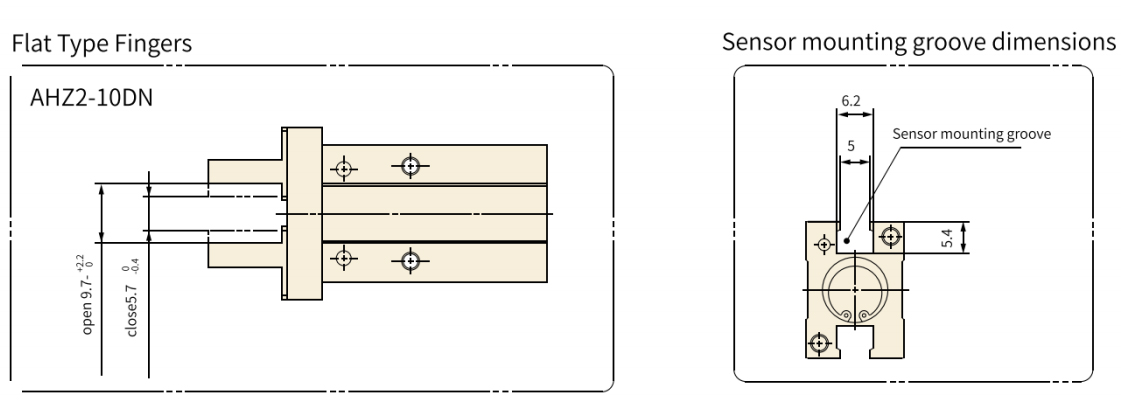

3：フラットタイプ

 [注]フラットタイプは、10,16,20,25内径のサイズしかできません
40 40mm

[注]センサー型式特定の形番表示方法については、P173を参照してください。
