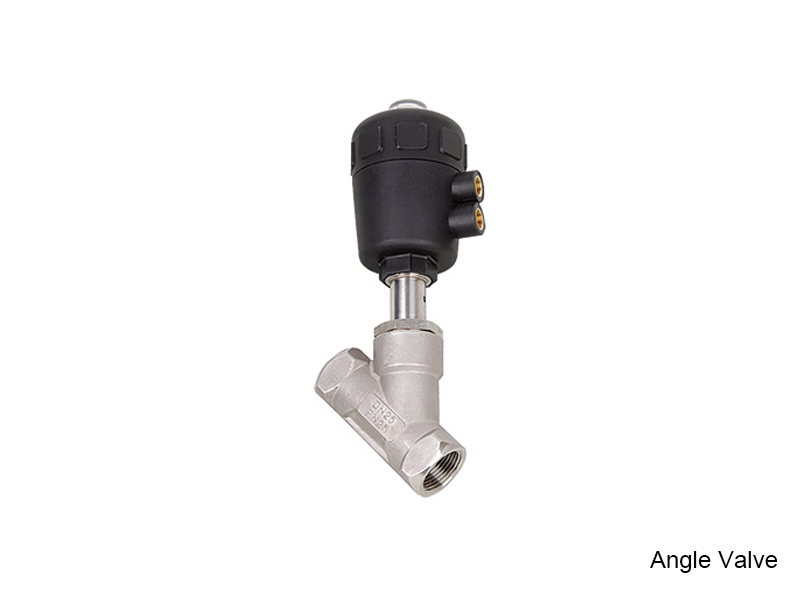

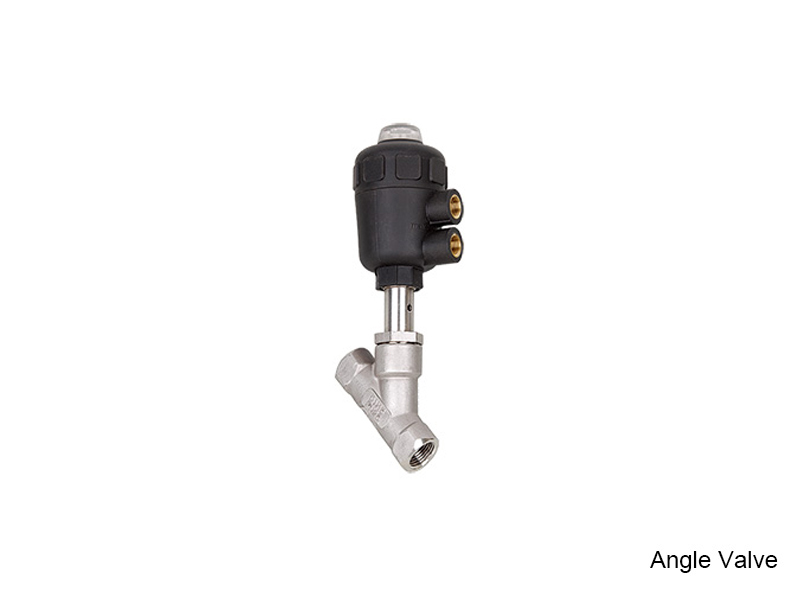

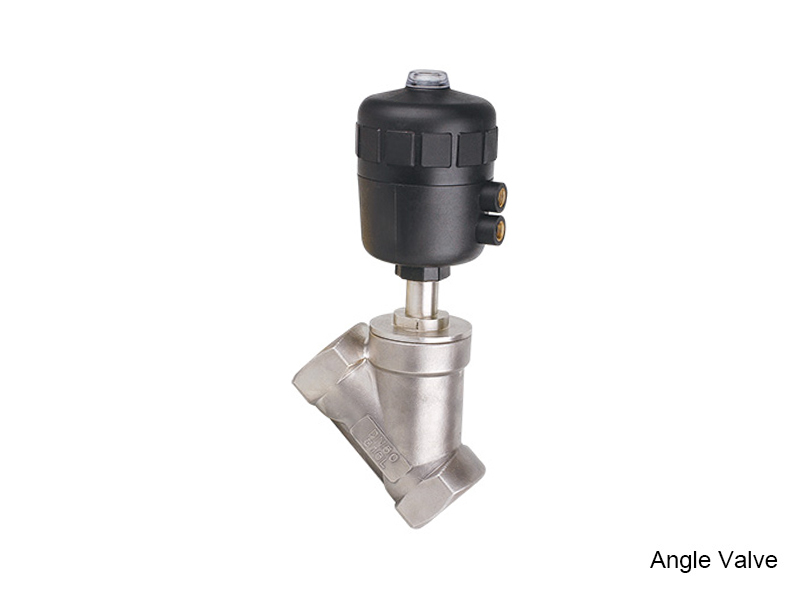

2/2ビトンタイプアングルバルブ

2/2ビトンタイプアングルバルブ

  • 製品パラメーター

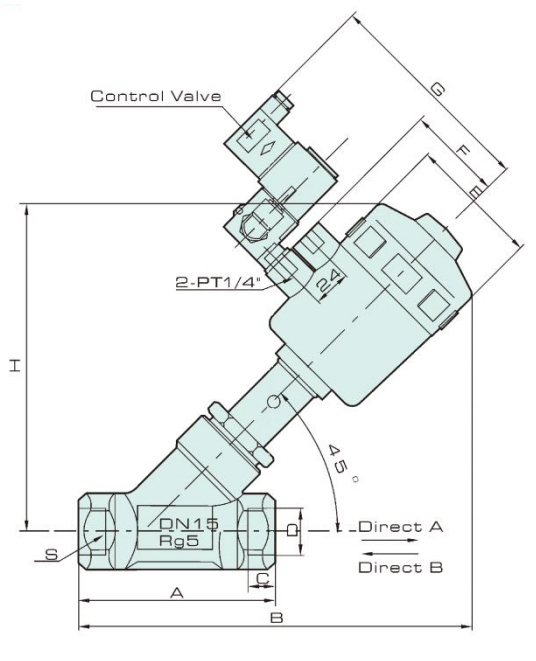

  • 外形寸法図

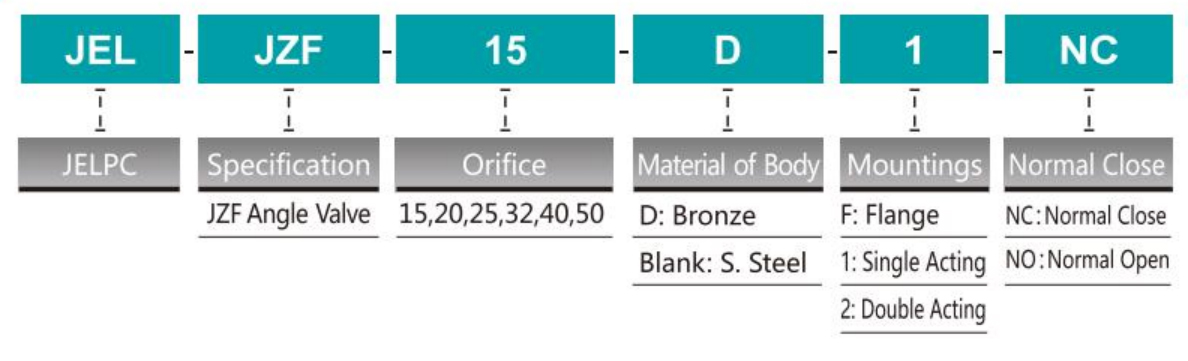

形番表示方法

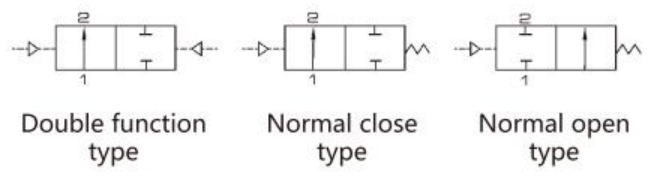

シンボル




仕様

孔のサイズ
（mm）		 ポートスレッド
（PT）		 KV
（m³/h）		 最高作業プレッシャー
（MPA）		 必要な分制御圧力
（MPA）		 PA 中くらい
温度		 方向
15 PT1/2 " 4.2 0〜1.6 0.39 50 -10〜180℃ 方向
aまたはb
20 PT3/4 " 8 0〜1.1 0.39 50
25 PT1 " 19 0〜1.1 0.42 63
32 PT11/4 " 27.5 0〜1.5 0.5 63
40 PT1/2 " 42 0〜1.25 0.44 63
50 PT2 " 55 0〜1.0 0.4 80
65 PT2 '/2 " 65 0〜1.0 0.4 100



修正して維持します

1.シールの損傷を避けるために、残留物、ドリブル、または溶接残基からパイプを慎重に清掃します。
2.必要に応じて、できればアクチュエータを直立位置に設置する。
3.バルブ本体にある基準点（フロー方向）に従ってパイプを接続します。顧客が要求した場合の障害アクチュエーターのみ。
4.バルブを分解する前に、中程度の供給と操縦された空気供給を配管システムから圧迫します。
