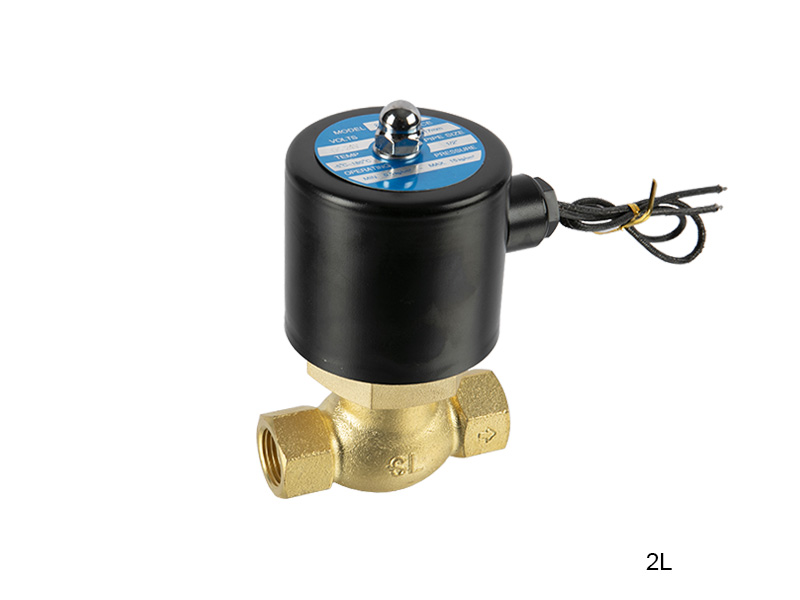

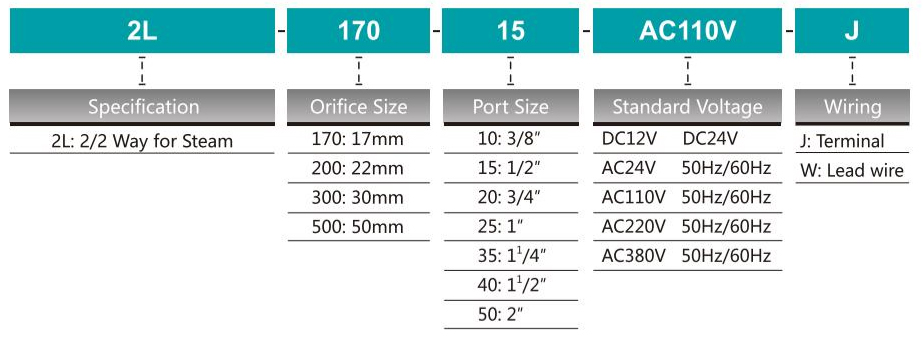

形番表示方法
シンボル
仕様
| 型式 | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| 流体 | 空気、水、蒸気 | ||||||
| 作動方式 | 直動式 | ||||||
| タイプ | 通常のクローズ | ||||||
| 孔径 | 17mm | 22mm | 30mm | 50mm | |||
| CV値 | 4.8 | 12 | 20 | 48 | |||
| 接続口径 | 3/8" | 1/2" | 3/4” | 1 " | 1¹/4 " | 1¹/2 " | 2 " |
| 作動流体粘度 | 20 CST以下 | ||||||
| 作動圧力範囲 | 0.1〜1.5 MPa | ||||||
| 耐圧力 | 2.25MPA | ||||||
| 最高周囲温度 | -10〜180℃ | ||||||
| 電圧許容範囲 | ±10％ | ||||||
| 本材質質 | 真鍮 | ||||||
| オイルシールの材料 | PTFE | ||||||

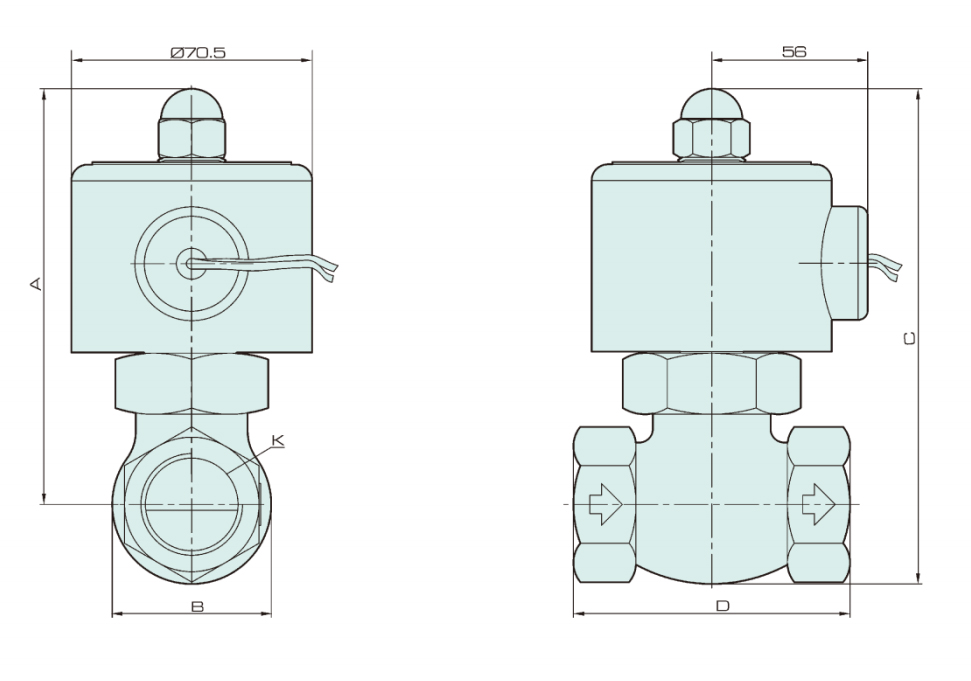

外形寸法図
寸法
| 型式 | A | B | C | D | K |
| 2L170-10 | 125 | 42 | 146 | 82 | PT3/8 " |
| 2L170-15 | 125 | 42 | 146 | 82 | PT1/2 " |
| 2L170-20 | 125 | 42 | 146 | 82 | PT3/4 " |
| 2L200-25 | 136 | 52 | 162 | 90.5 | PT1 " |
| 2L300-35 | 148 | 74 | 185 | 111 | PT1¹/4 " |
| 2L300-40 | 148 | 74 | 185 | 111 | PT1¹/2 " |
| 2L500-50 | 176 | 86 | 223 | 163 | PT2 " |
