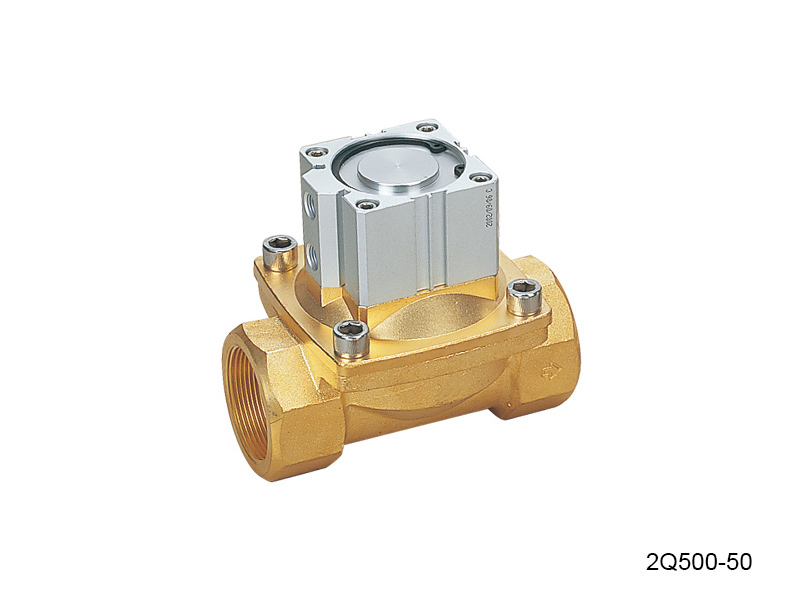

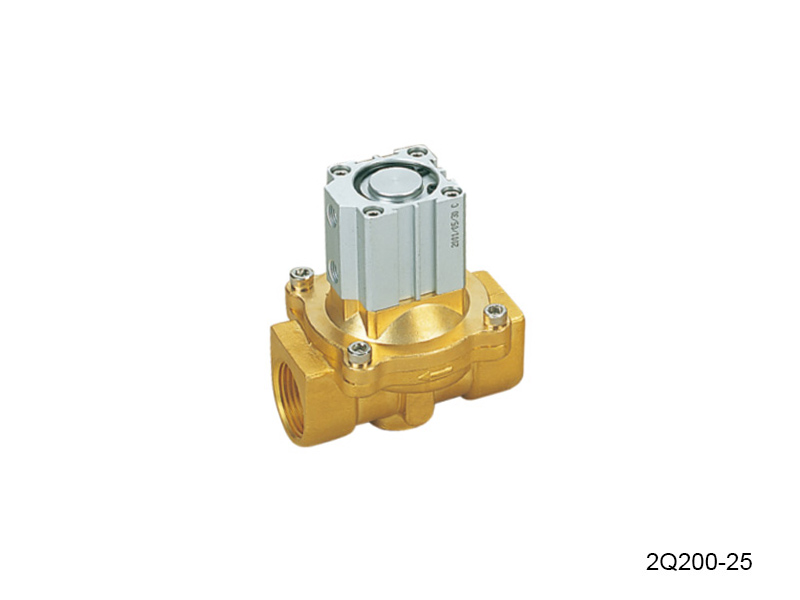

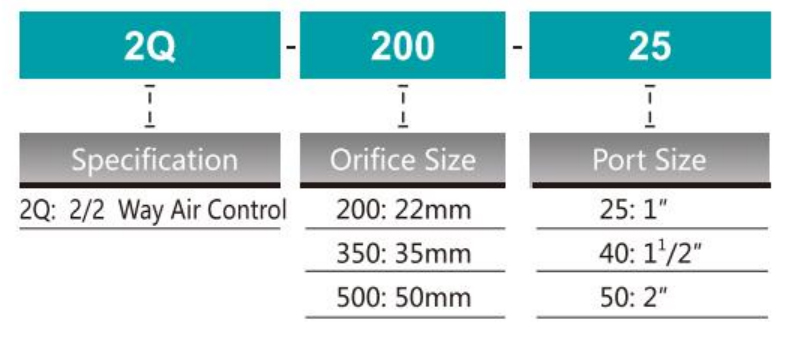

形番表示方法

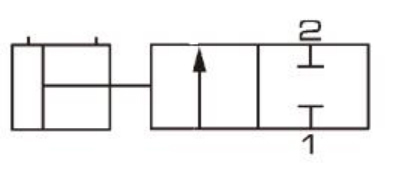

シンボル
仕様
| 型式 | 2Q200-20 | 2Q200-25 | 2Q350-40 | 2Q500-50 |
| 流体 | 空気、水、油、ガス | |||
| 作動方式 | 直動式 | |||
| 孔径 | 22mm | 22mm | 35mm | 50mm |
| CV値 | 12 | 12 | 24 | 48 |
| 接続口径 | 3/4」 | 1 " | 1¹/2 " | 2 " |
| 作動流体粘度 | 50 CST未満 | |||
| 印加圧力範囲 | 0〜0.7mpa | |||
| 耐圧力 | 1.05MPA | |||
| 制御圧力範囲 | 0.3〜0.6mpa | |||
| 周囲温度範囲 | -10〜100℃ | |||
| 本材質質 | 真鍮 | |||
| オイルシールの材料 | PTFE | |||
| コントロール接続口径 | 2-G1/8 " | 2-G1/8” | 2-g1/4” | 2-G1/4” |

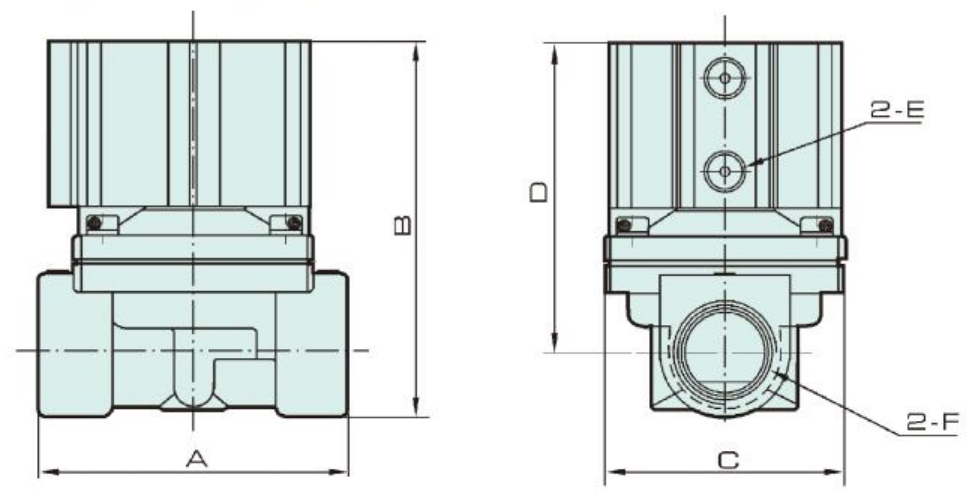

外形寸法図
寸法
| 型式 | A | B | C | D | E | F |
| 2Q200-20 | 99 | 116 | 57 | 95 | G1/8 " | PT3/4” |
| 2Q200-25 | 99 | 116 | 57 | 95 | G1/8 " | PT1 " |
| 2Q350-40 | 123 | 146 | 95 | 116 | G1/4 " | PT1¹/2 " |
| 2Q500-50 | 170 | 155 | 118 | 114 | G1/4 " | PT2 " |
