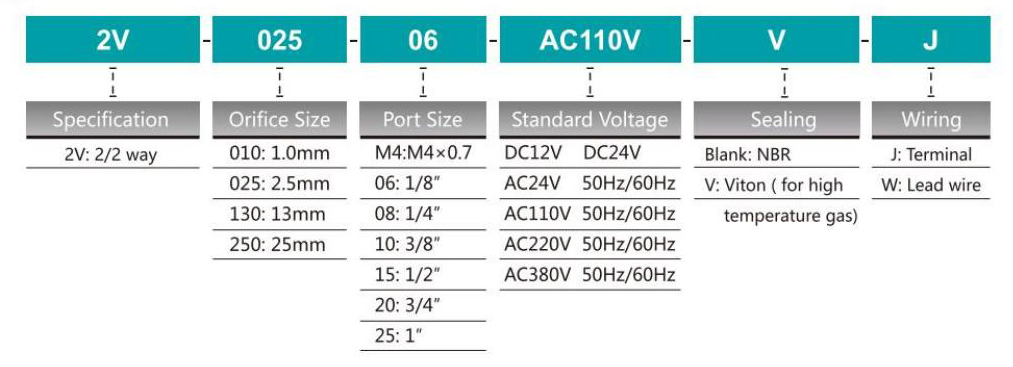

形番表示方法
シンボル
仕様
| 型式 | 2V010-M4 | 2V025-06 | 2V025-08 | 2V130-10 | 2V130-15 | 2v250-20 | 2v250-25 |
| 流体 | 空気、水、油 | ||||||
| 作動方式 | 直動式 | 内部パイロット | |||||
| タイプ | 通常のクローズ | ||||||
| 流量 | 1.0mm | 2.5mm | 13mm | 25mm | |||
| CV値 | 0.04 | 0.23 | 6.2 | 23 | |||
| 接続口径 | M4×0.7 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1 " |
| 作動流体粘度 | 20 CST以下 | ||||||
| 作動圧力範囲 | 0.05〜0.7 MPa | ||||||
| 耐圧力 | 1.2MPA | 1.6MPA | 1.0mpa | ||||
| 最高周囲温度 | -10〜80℃ | ||||||
| 電圧許容範囲 | ±10％ | ||||||
| 保護等級 | IP65 | ||||||
| 消費電力 | AC：6.5VA DC：6.5W | ||||||
| 絶縁 | fクラス | ||||||
| 本材質質 | アルミニウムまたは真鍮（ニッケルメッキ） | 真鍮 | |||||
| オイルシールの材料 | NBRまたはViton | NBRまたはViton | |||||
| 最短応答時間 | 0.05秒 | ||||||

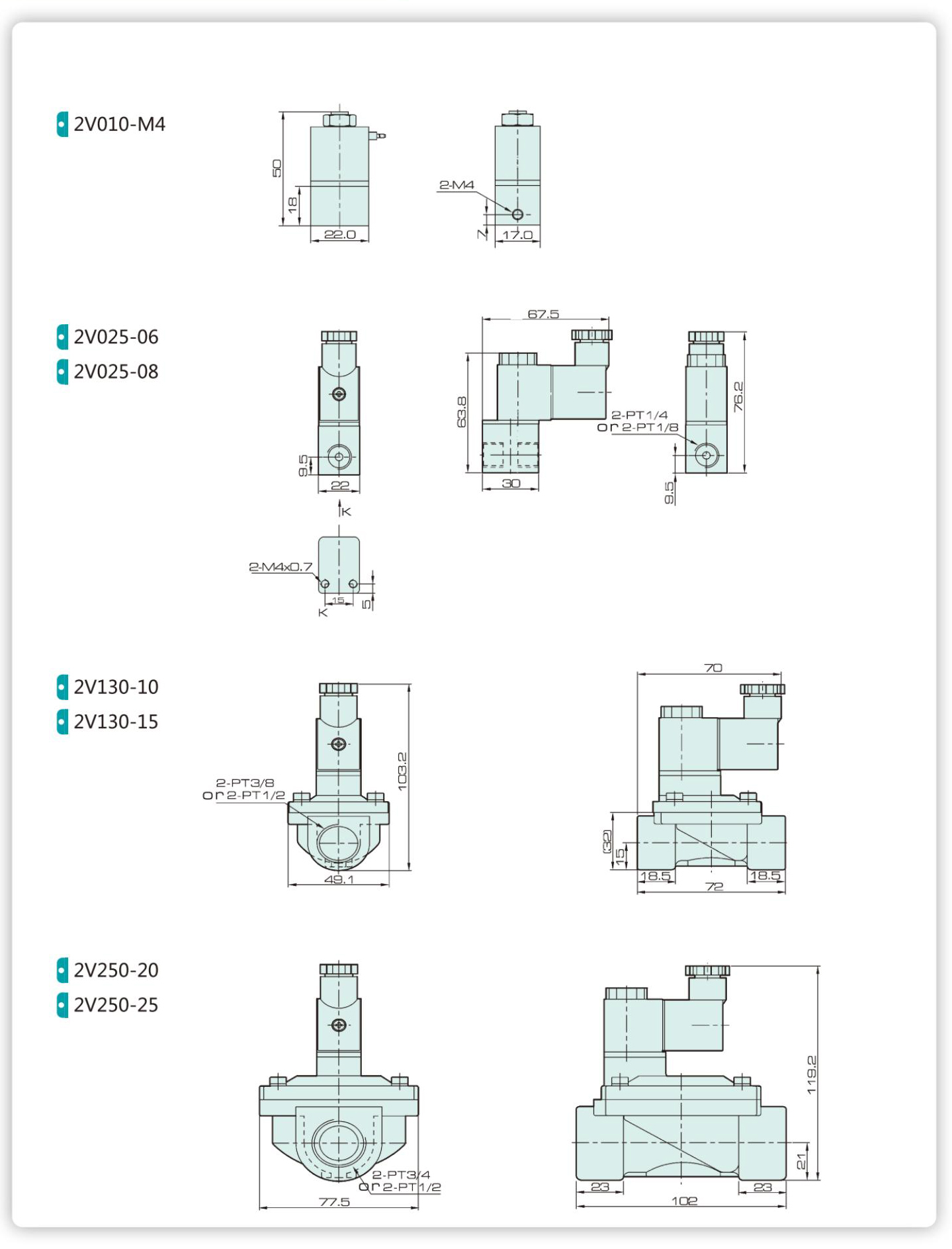

外形寸法図
