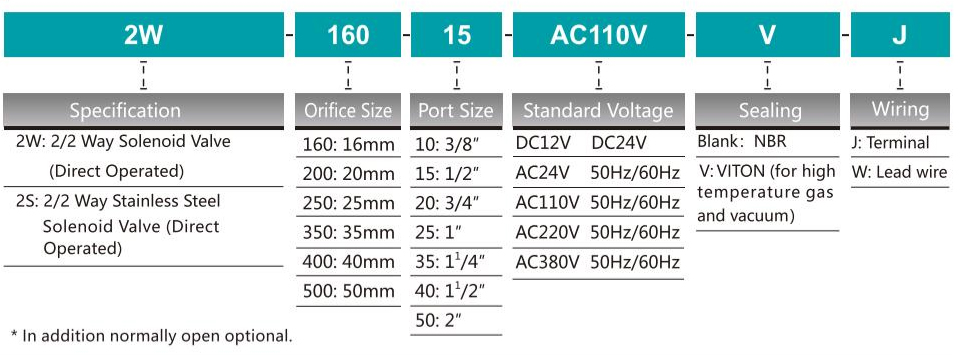

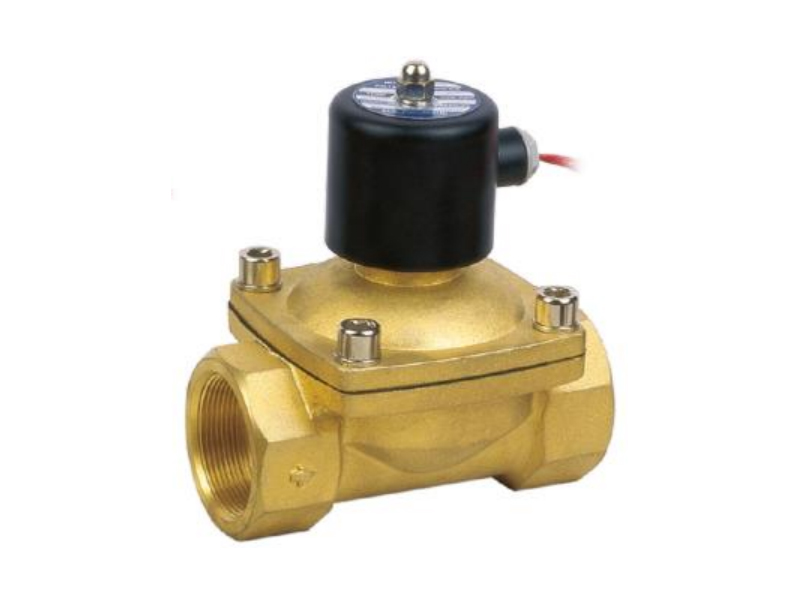

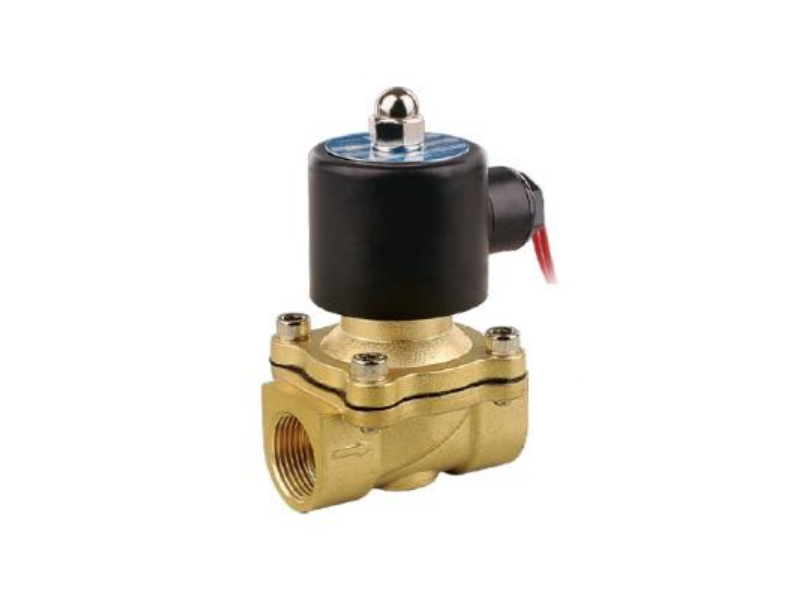

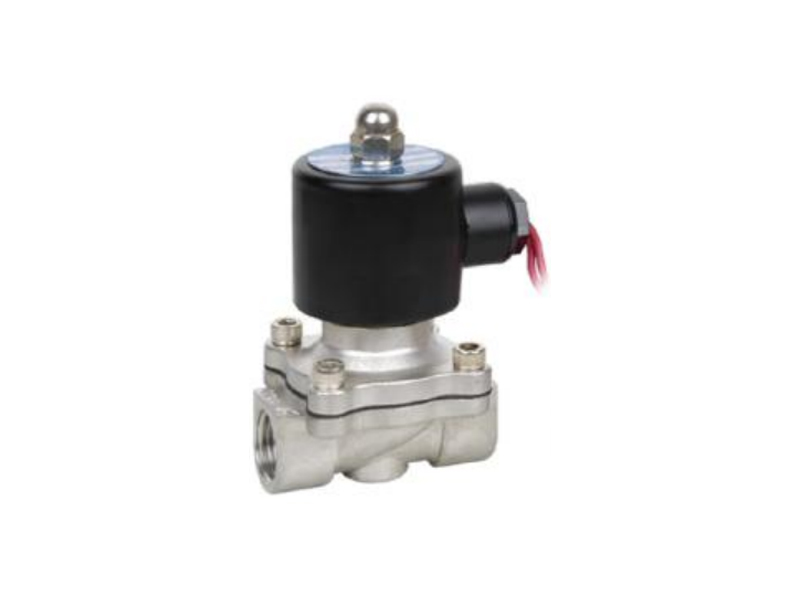

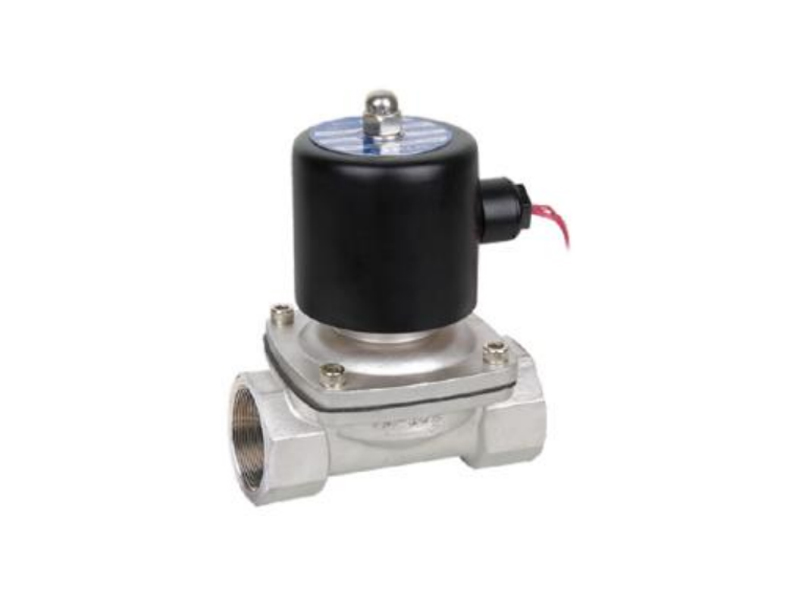

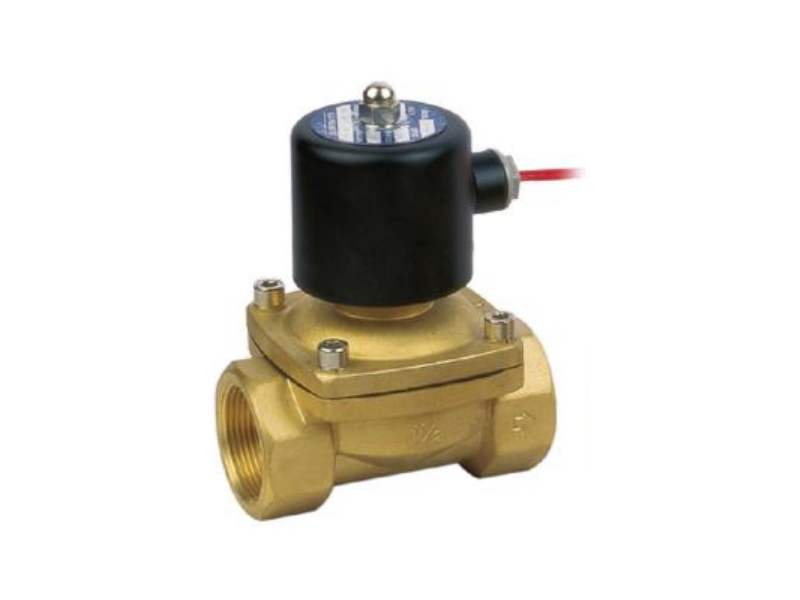

形番表示方法

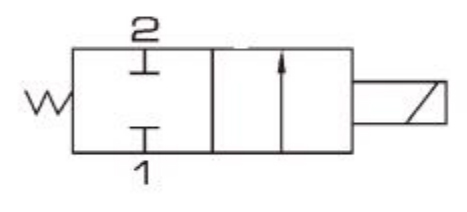

シンボル
仕様
| 型式 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 2S160-10 | 2S160-15 | 2S200-20 | 2S250-25 | 2S350-35 | 2S400-40 | 2S500-50 | |
| 流体 | 空気、水、油 | ||||||
| 作動方式 | 直動式 | ||||||
| タイプ | 通常のクローズ（通常のオプションオプション） | ||||||
| 孔径 | 16 mm | 20 mm | 25 mm | 35 mm | 40 mm | 50 mm | |
| CV値 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| 接続口径 | 3/8" | 1/2" | 3/4" | 1 " | 1/4" | 1/2" | 2 " |
| 作動流体粘度 | 20 CST以下 | ||||||
| 作動圧力範囲 | 空気0〜0.7 MPa;水0〜0.5 MPa;オイル0〜0.5 MPa | ||||||
| 耐圧力 | 1.0mpa | ||||||
| 最高周囲温度 | -10〜80℃ | ||||||
| 電圧許容範囲 | ±10％ | ||||||
| 本材質質 | 2W：真鍮2秒：ステンレス鋼 | ||||||
| オイルシールの材料 | NBR、EPDMまたはViton | ||||||
外形寸法図
寸法
| 型式 | A | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT3/8□ |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT1/2□ |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 50 | 36 | PT3/4□ |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 50 | 36 | PT1□ |
| 2W350-35 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/4□ |
| 2W400-40 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/2□ |
| 2W500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | PT2□ |
