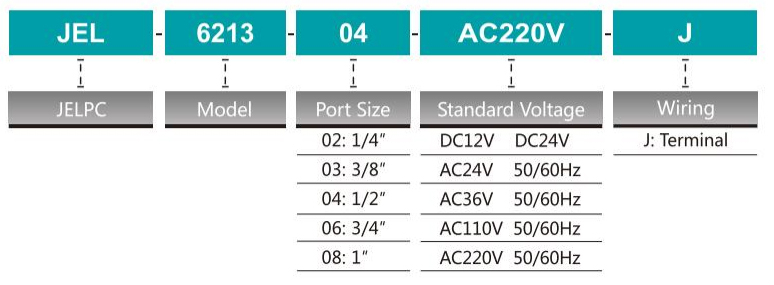

形番表示方法

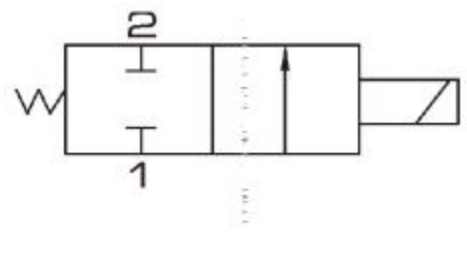

シンボル
仕様
| 型式 | JEL6213-02 | JEL6213-03 | JEL6213-04 | JEL6213-04 | JEL6213-06 | JEL6213-06 | JEL6213-08 | |
| 流量 | 10mm | 14mm | 25mm | |||||
| ネジ接続口径 | PT1/4 " | PT3/8 " | PT1/2 " | PT1/2 " | PT3/4” | PT3/4 " | PT1 " | |
| 作動圧力範囲 | 0.03〜1.0mpa | |||||||
| 周囲温度 | -10〜55℃ | |||||||
| 中程度の環境 | -10〜90℃ | |||||||
| KVバルブ | 2 | 3.6 | 8.3 | 8.3 | 11 | 11 | ||
| 電力消費 | AC（VA） | 14 | ||||||
| DC（W） | 8 | |||||||
| 最高作動頻度 | ≥1秒 | ≥0.5秒 | ||||||

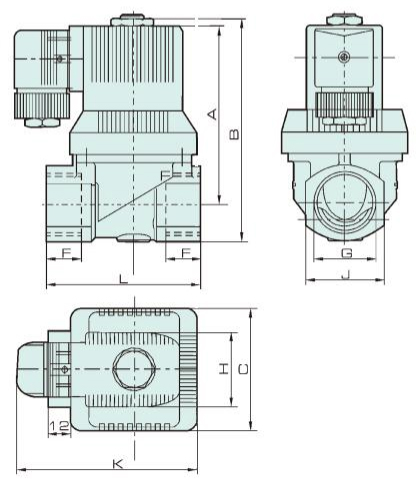

外形寸法図
寸法
|
型式 |
G |
C |
F |
L |
J |
A |
B |
H |
K |
|
JEL6213-02 |
PT1/4 " |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-03 |
PT3/8 " |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-04 |
PT1/2 " |
38 |
14 |
50 |
26 |
71 |
85 |
35 |
71 |
|
JEL6213-04 |
PT1/2 " |
45 |
16 |
58 |
31 |
82 |
96 |
35 |
80 |
|
JEL6213-06 |
PT3/4 " |
45 |
16 |
58 |
31 |
82 |
96 |
35 |
80 |
|
JEL6213-06 |
PT3/4 " |
65 |
18 |
82 |
41 |
96 |
117 |
35 |
90 |
|
JEL6213-08 |
PT1 " |
65 |
18 |
82 |
41 |
96 |
117 |
35 |
90 |
