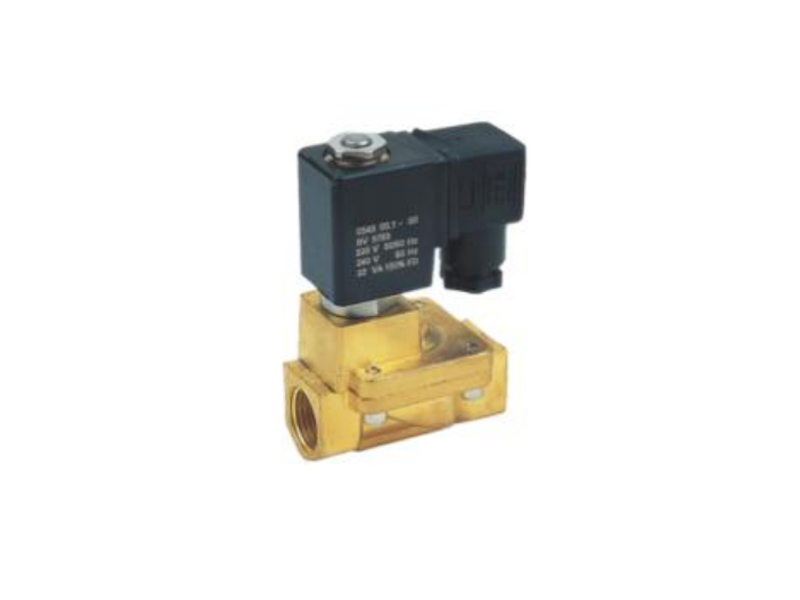

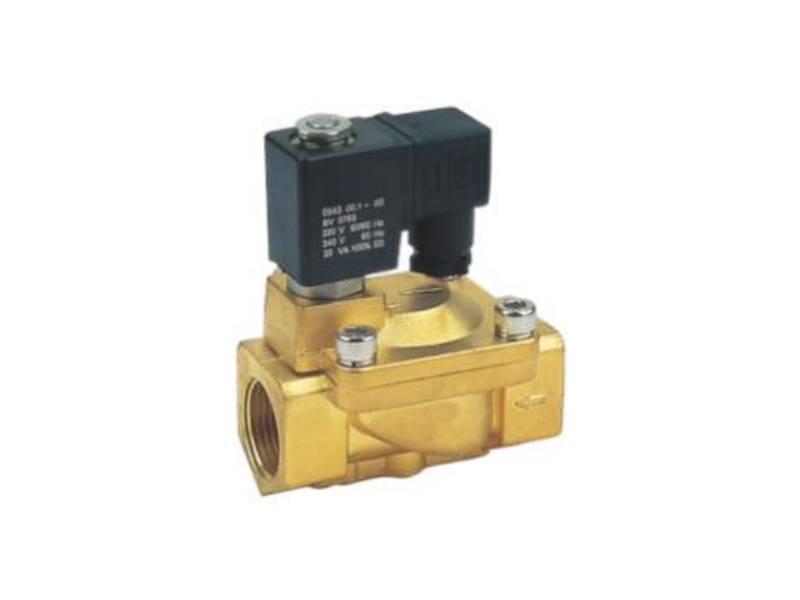

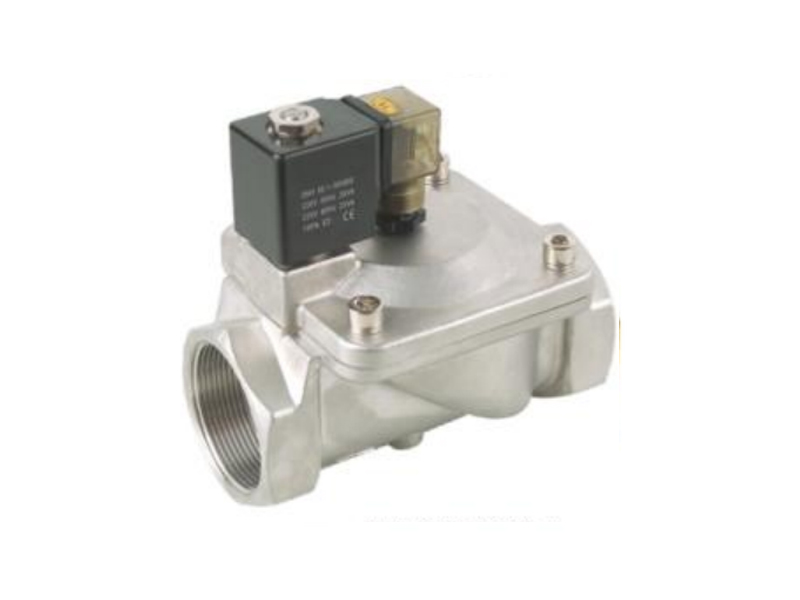

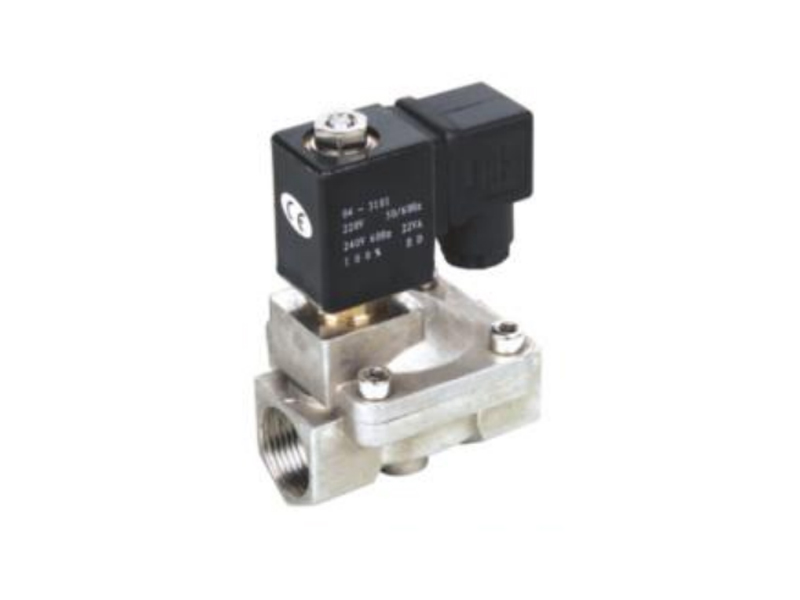

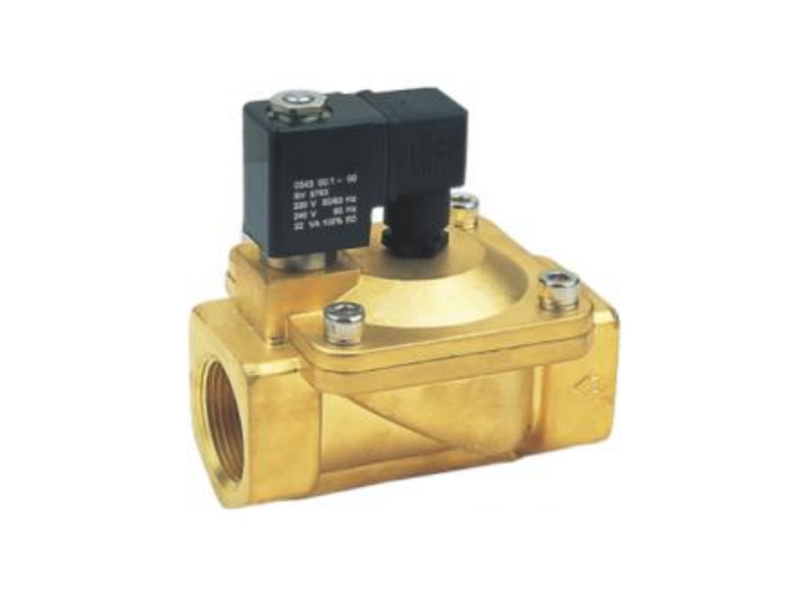

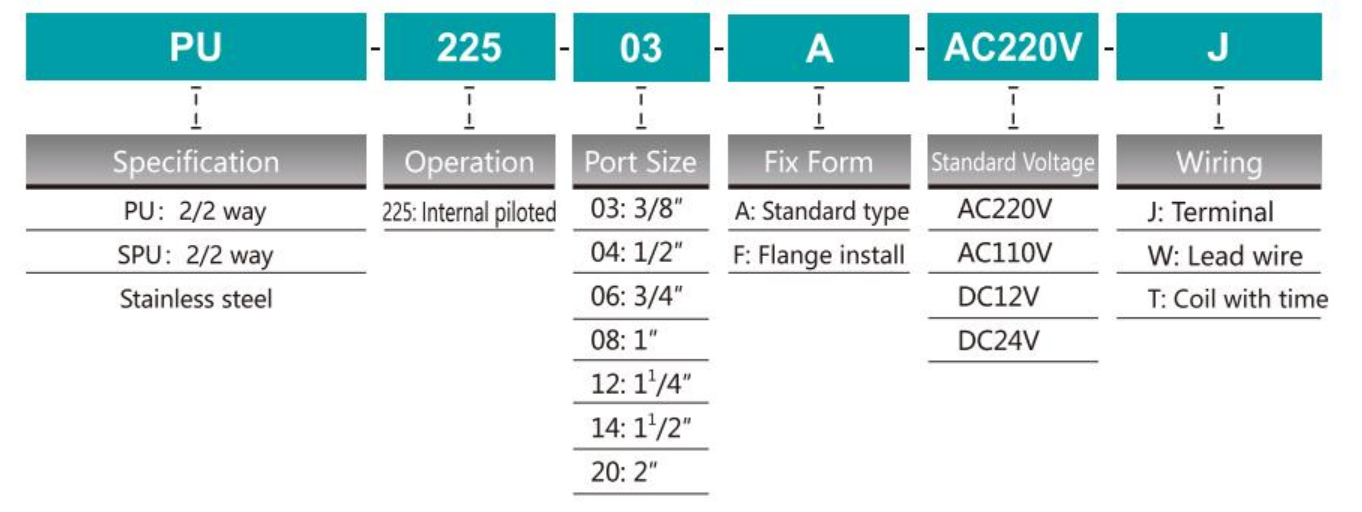

形番表示方法

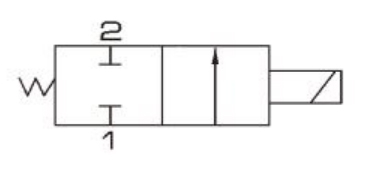

シンボル
仕様
| 型式 | PU225-03a | PU225-04A | PU225-06A | PU225-08A | PU225-12A | PU225-14a | PU225-20A |
| SPU225-03A | SPU225-04A | SPU225-06A | SPU225-08A | SPU25-12A | SPU225-14A | ||
| 流体 | 空気、水、油 | ||||||
| 作動方式 | 内部パイロット | ||||||
| タイプ | 通常のクローズ | ||||||
| 孔径 | 13mm | 13mm | 25mm | 25mm | 38mm | 38mm | 50mm |
| CV値 | 4.50 | 4.50 | 12.00 | 12.00 | 22.00 | 30.00 | 48 |
| 接続口径 | 3/8」 | 1/2」 | 3/4」 | 3/4」 | 1¹/4” | 1¹/2 " | 2 " |
| バルブの媒バルブ | 真鍮またはスチール | ||||||
| 作動流体粘度 | 50 CST未満 | ||||||
| 作動圧力範囲 | 0.05〜1.0mpa | ||||||
| 耐圧力 | 1.5MPA | ||||||
| 周囲温度 | 10〜80℃ | ||||||

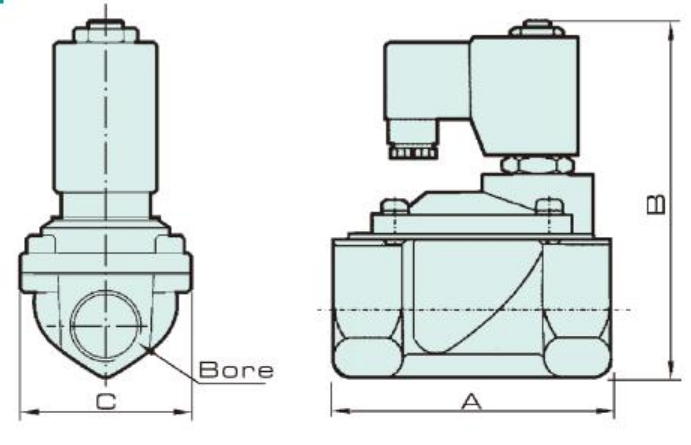

外形寸法図
寸法
| 型式 | 内径 | A | B | C |
| PU225-03A SPU225-03A |
PT3/8 " | 66 | 106 | 48 |
| PU225-04A SPU225-04A |
PT1/2 " | 66 | 106 | 48 |
| PU225-06A SPU225-06A |
PT3/4” | 75 | 112 | 58 |
| PU225-08A SPU225-08A |
PT1 " | 97 | 124.5 | 70 |
| PU225-12A SPU25-12A |
PT1¹/4” | 127 | 140 | 95 |
| PU225-14A SPU225-14A |
PT¹/2 " | 127 | 140 | 95 |
| PU225-20A | PT2 " | 180 | 159 | 114 |
