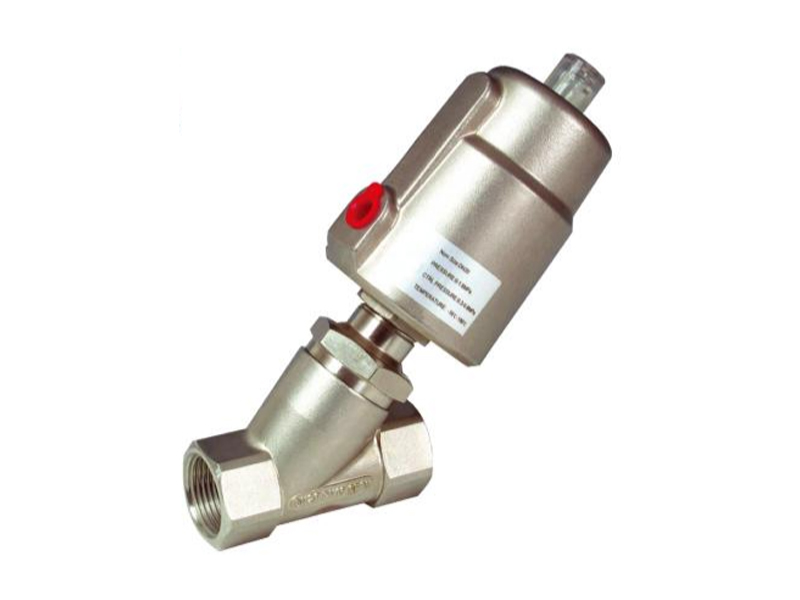

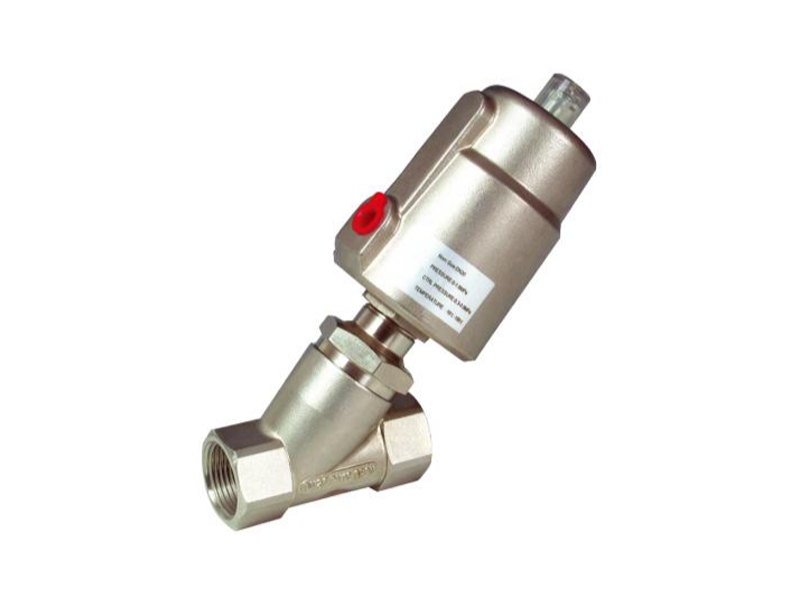

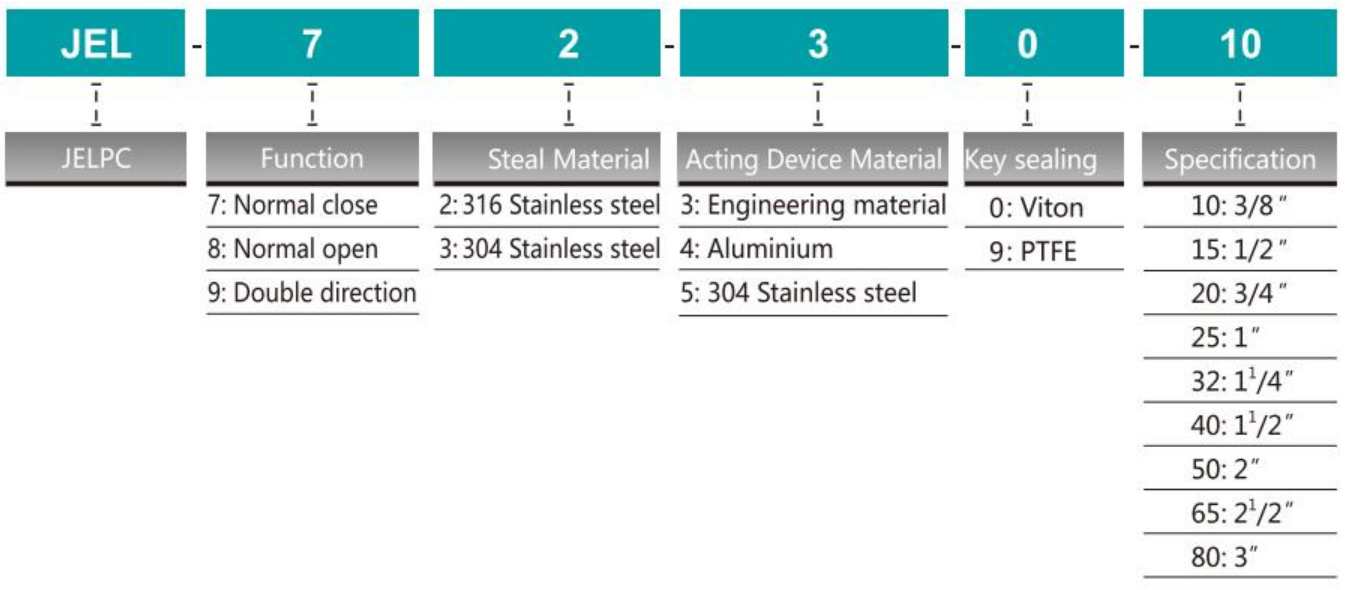

形番表示方法

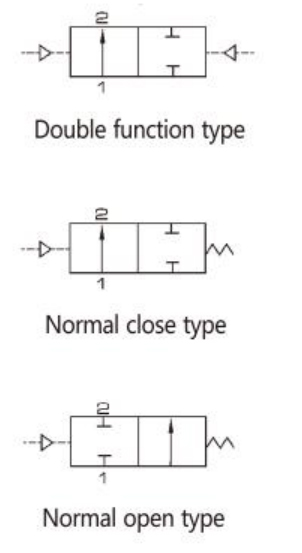

シンボル
仕様
| 接続サイズ | DN10-DN80 |
| スクリュー | 3/8 "～3" |
| 本材質質 | ステンレス鋼316/304 |
| 作用装置材料 | ステンレス鋼304 |
| バルブコアシール | PTFE/FPM |
| バルブロッドシール | PTFE/FPM |
| ピストンシール | FPM/NBR |
| 適切な媒バルブ | 水、中性空気（または液バルブ）、アルコール、油、有機液、蒸気、弱酸、またはアルカレス |
| 中温 | PTFE：-10℃〜200℃fpm：-10℃〜100℃ |
| 粘着性 | max600mm²/s |
| インストール | フローインストールに従ってください |
| コントロール媒バルブ | 空気/中性空気 |
| 制御された圧力範囲 | 0.3〜0.8mpa |
| 作動圧力範囲 | 0〜1.6mpa |

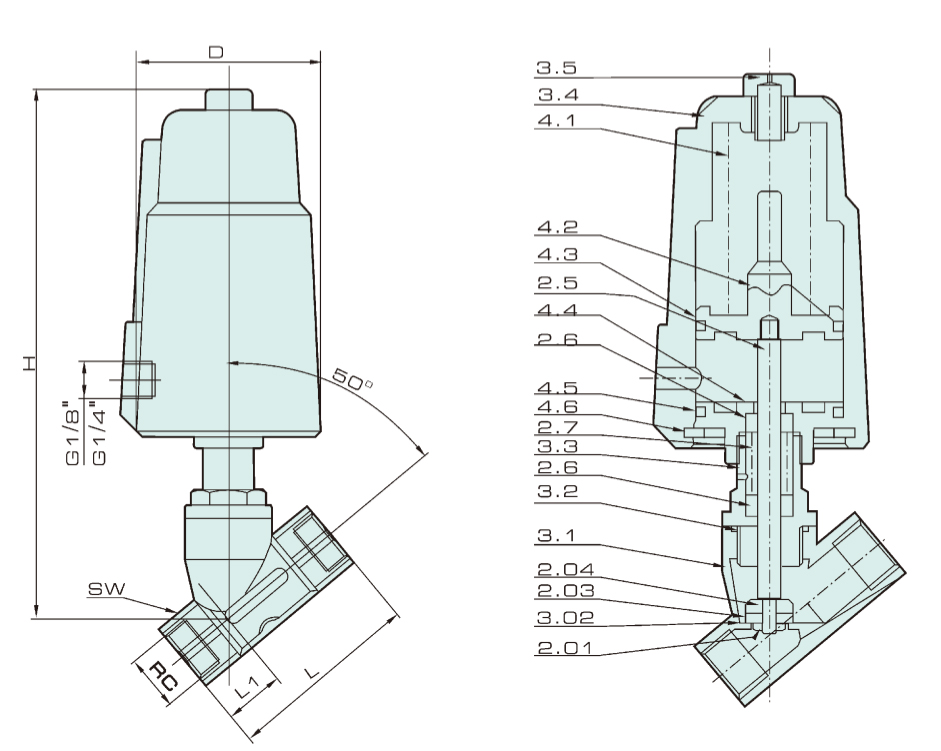

外形寸法図
仕様
| 外形寸法図 | |||||||
| DN | RC | L | L1 | SW | H | D | 演技装置 |
| 10 | 3/8□ | 55 | 17 | 21 | 120 | 51 | 40 |
| 15 | 1/2□ | 70 | 21 | 26.5 | 138 | 51 | 40 |
| 20 | 3/4□ | 76 | 23 | 32 | 154 | 62 | 50 |
| 25 | 1□ | 90 | 25 | 40 | 168 | 62 | 50 |
| 32 | 1/4□ | 116 | 32 | 50 | 200 | 76 | 63 |
| 40 | 1/2□ | 116 | 32 | 55.5 | 215 | 92 | 80 |
| 50 | 2□ | 138 | 40 | 68.5 | 230 | 92 | 80 |
| 65 | 2¹/2□ | 168 | 51 | 85 | 268 | 117 | 100 |
| 80 | 3□ | 192 | 54 | 100 | 325 | 140 | 125 |
| 部品 | ||
| 2.01ボルト | 3.1バルブ本体 | 4.1スプリング |
| 2.02ホールプレートシーリング | 3.2Oリングシール | 4.2ピストン |
| 2.03シーリングディスク | 3.3 3つの接続シリンダ | 4.3 Oリング |
| 2.04バルブディスク | 3.4気筒 | 4.4バルブカバー |
| 2.5 Valvespool | 3.5装飾カバー | 4.5 Oリング |
| 2.6V形状材料 | 4.6圧力レシートリング | |
| 2.7スプリング | ||
