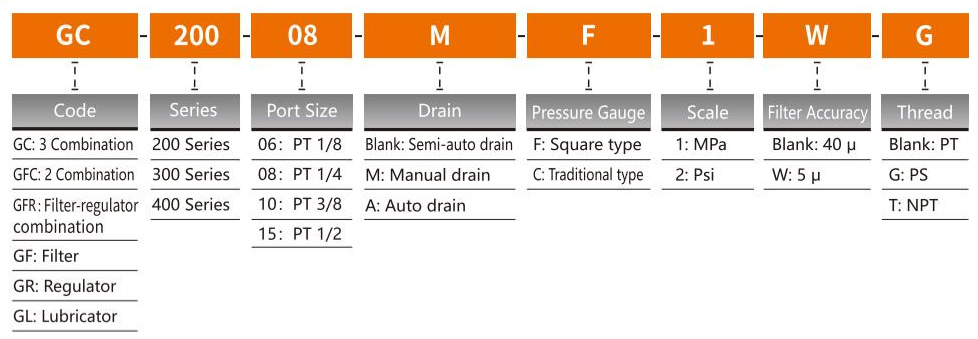

形番表示方法
*注：GC 200シリーズでは、自動車排水タイプはありません。
*注：最大調整圧力は、低圧タイプで0.4 MPaです。

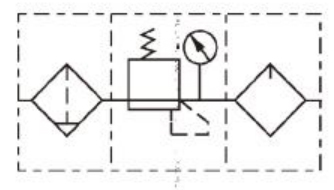

シンボル
仕様
| 型式 | GC200-06 | GC200-08 | GC300-08 | GC300-10 | GC300-15 | GC400-10 | GC400-15 | |
| 流体 | 空気 | |||||||
| 接続口径 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | |
| 濾過 | 40μまたは5μ | |||||||
| 調整可能な圧力範囲 | 0.15-0.9MPA | |||||||
| 最大作動圧力範囲 | 1.0mpa | |||||||
| 証明圧力 | 1.5MPA | |||||||
| 操作気温 | 5-60℃ | |||||||
| ドレンカップ容量 | 10cc | 40cc | 80cc | |||||
| オイラー容量 | 25cc | 75cc | 160cc | |||||
| 推奨潤滑 | ISO VG 32または同じグレード | |||||||
| 重量 | 580g | 1300g | 2358g | |||||
| コンポーネント | フィルター | GF200-06 | GF200-08 | GF300-08 | GF300-10 | GF300-15 | GF400-10 | GF400-15 |
| レギュレーター | GR200-06 | GR200-08 | GR300-08 | GR300-10 | GR300-15 | GR400-10 | GR400-15 | |
| 潤滑剤 | GL200-06 | GL200-08 | GL300-08 | GL300-10 | GL300-15 | GL400-10 | GL400-15 | |

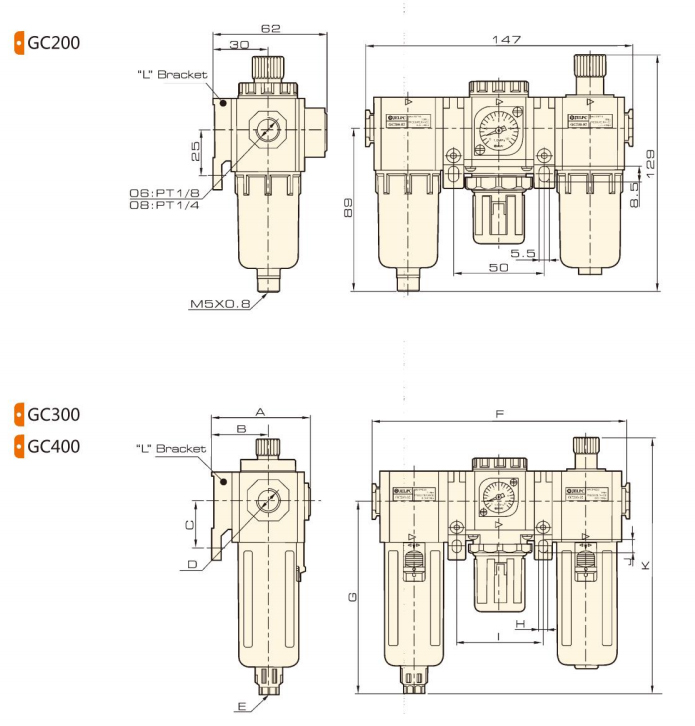

外形寸法図
寸法
| 型式/シンボル | A | B | C | D | E | F | G | H | I | J | K | |
| GC300-08 | 71 | 41.5 | 35 | PT1/4 | PS1/8 | 188 | 143 | 6.5 | 64 | 9 | 188 | |
| GC300-10 | 71 | 41.5 | 35 | PT3/8 | PS1/8 | 188 | 143 | 6.5 | 64 | 9 | 188 | |
| GC300-15 | 71 | 41.5 | 35 | PT1/2 | PS1/8 | 188 | 143 | 6.5 | 64 | 9 | 188 | |
| GC400-10 | 85.5 | 50 | 40 | PT3/8 | PS1/4 | 248 | 166.5 | 8.6 | 84 | 12 | 216 | |
| GC400-15 | 85.5 | 50 | 40 | PT1/2 | PS1/4 | 248 | 166.8 | 8.6 | 84 | 12 | 216 | |
