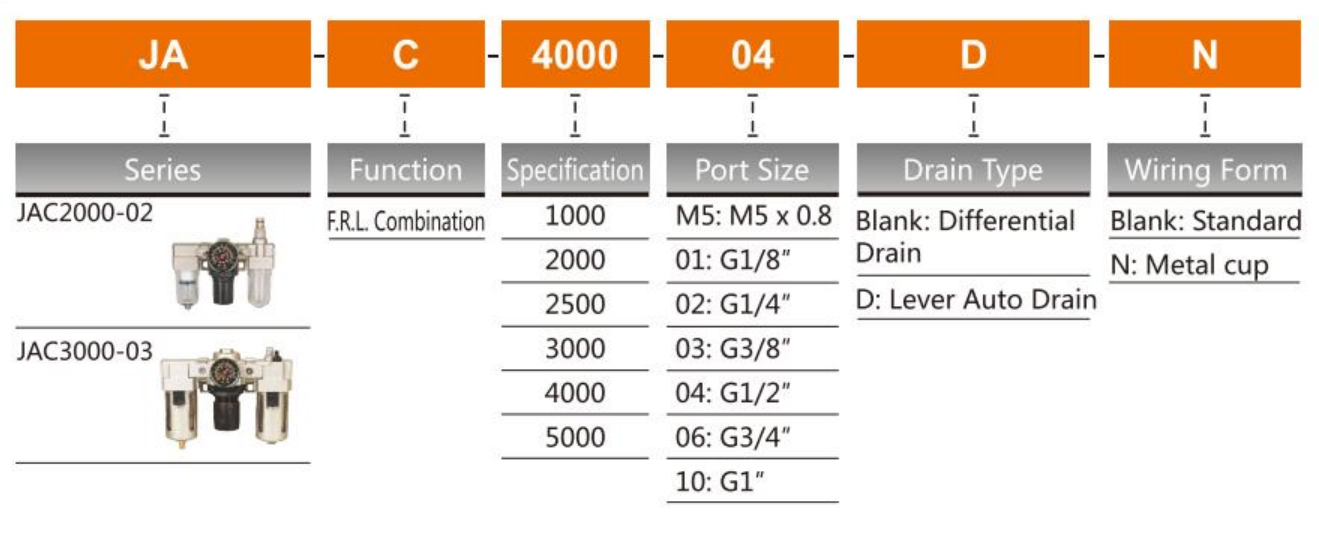

形番表示方法

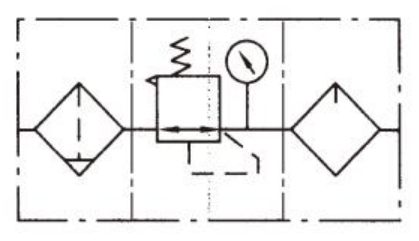

シンボル
仕様
|
型式 |
JAC1000-M5 |
JAC2000-01 |
JAC2000-02 |
JAC2500-02 |
JAC2500-03 |
JAC3000-02 |
JAC3000-03 |
JAC4000-03 |
JAC4000-04 |
JAC4000-06 |
JAC5000-06 |
JAC5000-10 |
|
|
定格フロー |
90 |
500 |
500 |
1500 |
1500 |
2000 |
2000 |
4000 |
4000 |
4500 |
5000 |
5000 |
|
|
接続口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
|
ろ過精度 |
25 PM |
||||||||||||
|
最大調整圧力 |
1.0 MPa |
||||||||||||
|
保証耐圧力 |
1.5 MPa |
||||||||||||
|
使用温度範囲 |
5〜60oc |
||||||||||||
|
調整圧力範囲 |
0.05〜0.7mpa |
0.05〜0.85 MPa |
|||||||||||
|
推奨潤滑油 |
ISO VG 32 |
||||||||||||
|
コンテナ材料 |
|||||||||||||
|
保護カップカバー |
利用できません |
鉄 |
|||||||||||
|
排水機能 |
微分排水 |
微分排水、自動排水 |
|||||||||||
|
型式 |
オーバーフロー付き |
||||||||||||
|
組み立て |
フィルター |
JAF1000-M5 |
JAF2000-01 |
JAF2000-02 |
JAF3000-02 |
JAF3000-02 |
JAF3000-02 |
JAF3000-03 |
JAF4000-03 |
JAF4000-04 |
JAF4000-06 |
JAF5000-06 |
JAF5000-10 |
|
レギュレーター |
JAR1000-M5 |
JAR2000-01 |
JAR2000-02 |
JAR2500-02 |
JAR2500-02 |
JAR3000-02 |
JAR3000-03 |
JAR4000-03 |
JAR4000-04 |
JAR4000-06 |
JAR5000-06 |
JAR5000-10 |
|
|
潤滑剤 |
JAL1000-M5 |
JAL2000-01 |
JAL2000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-02 |
JAL3000-03 |
JAL4000-03 |
JAL4000-04 |
JAL4000-06 |
JAL5000-06 |
JAL5000-10 |
|

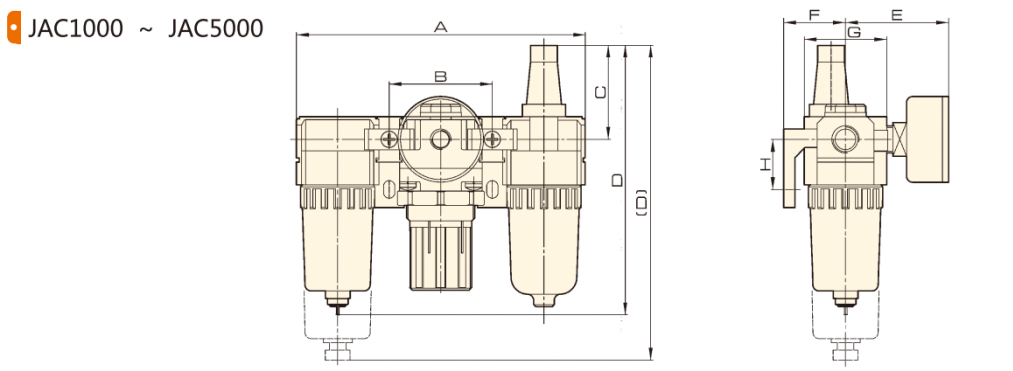

外形寸法図
寸法
| 型式 | 内径 | A | B | C | D | E | F | G | H |
| JAC1000 | M5 | 91 | 33 | 25.5 | 84.5 | 26 | 25 | 25 | 20 |
| JAC2000 | 1/8-1/4 | 140 | 50 | 45.5 | 130.5（152.5） | 56.8 | 30 | 40 | 24 |
| JAC2500 | 1/4-3/8 | 181 | 64 | 38 | 156.5 | 60.8 | 41 | 53 | 35 |
| JAC3000 | 1/4-3/8 | 181 | 64 | 38 | 156.5 | 60.8 | 41 | 53 | 35 |
| JAC4000 | 3/8-1/2 | 238 | 84 | 41 | 191.5 | 65.5 | 50 | 70 | 40 |
| JAC4000-06 | 3/4 | 253 | 89 | 41 | 193 | 69.5 | 50 | 70 | 40 |
| JAC5000 | 3/4-1 | 300 | 105 | 48 | 271.5 | 75.5 | 69.8 | 90 | 50 |
