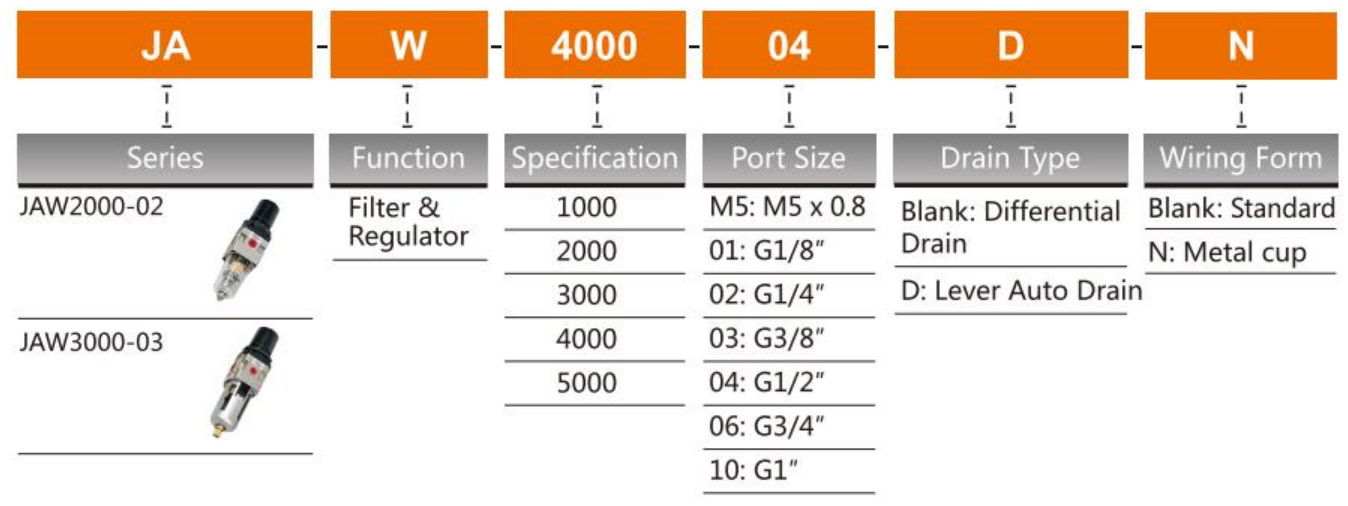

形番表示方法

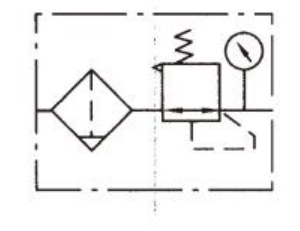

シンボル
仕様
|
型式 |
JAW1000-M5 |
JAW2000-01 |
JAW2000-02 |
JAW3000-02 |
JAW3000-03 |
JAW4000-03 |
JAW4000-04 |
JAW4000-06 |
JAW5000-06 |
JAW5000-10 |
|
定格フロー |
100 |
550 |
550 |
2000 |
2000 |
4000 |
4000 |
4500 |
5500 |
5500 |
|
接続口径 |
M5 |
1/8 |
1/4 |
1/4 |
3/8 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
|
ろ過精度 |
25μm |
|||||||||
|
最大調整圧力 |
1.0 MPa |
|||||||||
|
保証耐圧力 |
1.5 MPa |
|||||||||
|
使用温度範囲 |
5〜60°C |
|||||||||
|
調整圧力範囲 |
0.05 〜0.7 MPa |
0.05〜0.85 MPa |
||||||||
|
コンテナ材料 |
ポリ炭酸塩 |
|||||||||
|
コンテナカップ |
利用できません |
鉄 |
||||||||
|
排水機能 |
微分排水 |
微分排水、自動排水 |
||||||||
|
型式 |
オーバーフローで |
|||||||||

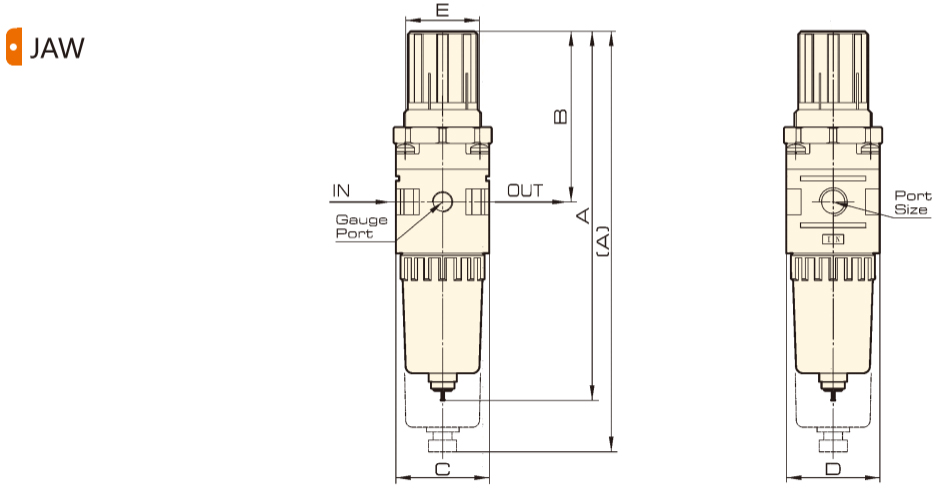

外形寸法図
寸法
| 型式 | 内径 | A | B | C | D | E |
| JAW1000 | M5 | 109.5 | 50.5 | 25 | 28 | 28 |
| JAW2000 | 1/8-1/4 | 158（180） | 73 | 40 | 40 | 34 |
| JAW3000 | 1/4-3/8 | 211 | 92.5 | 53 | 53 | 40 |
| JAW4000 | 3/8-1/2 | 262 | 112 | 70 | 70 | 54 |
| JAW4000-06 | 3/4 | 267 | 114 | 70 | 70 | 54 |
| JAW5000 | 3/4-1 | 338 | 116 | 90 | 90 | 54 |
