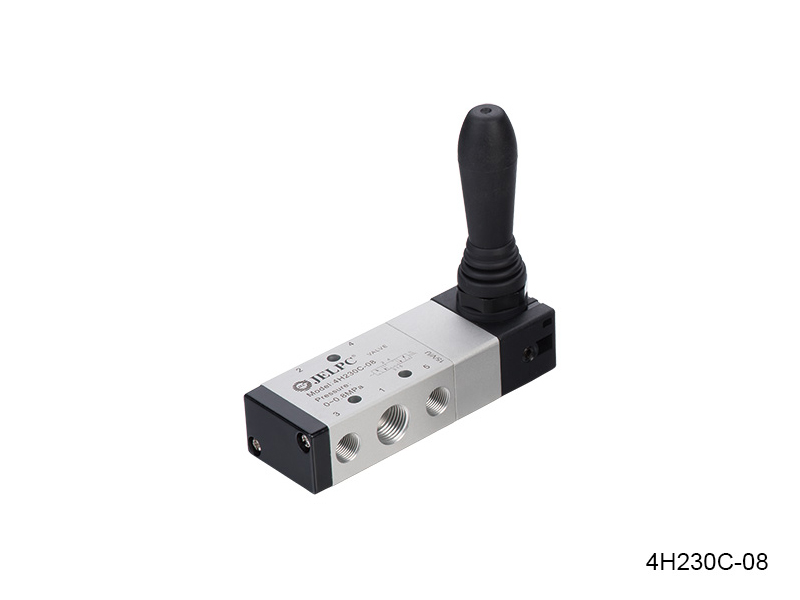

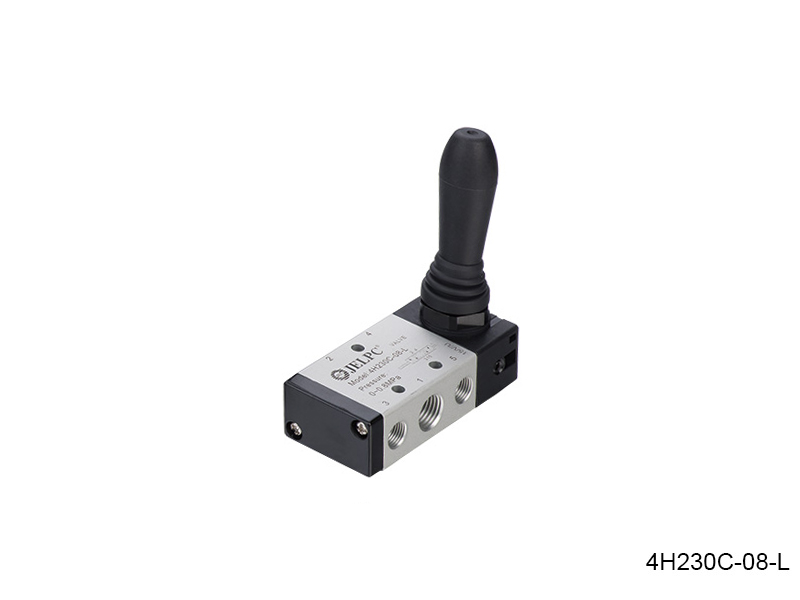

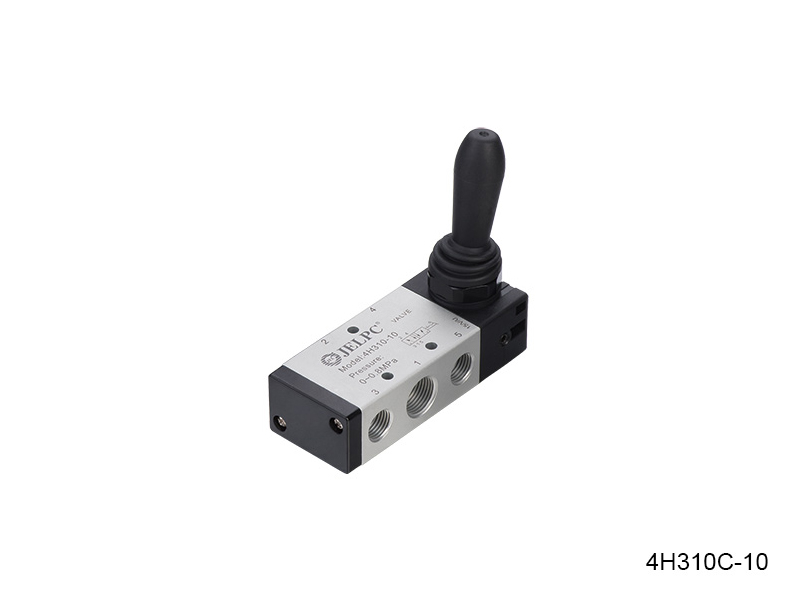

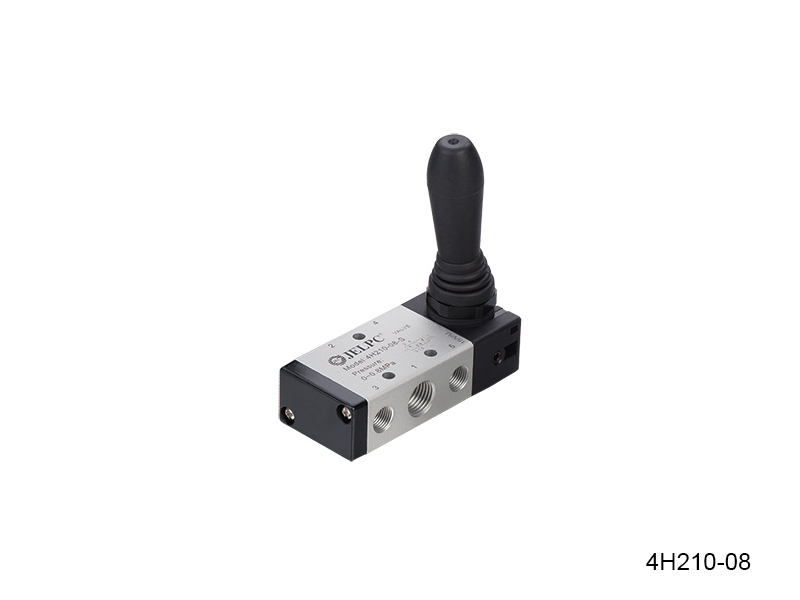

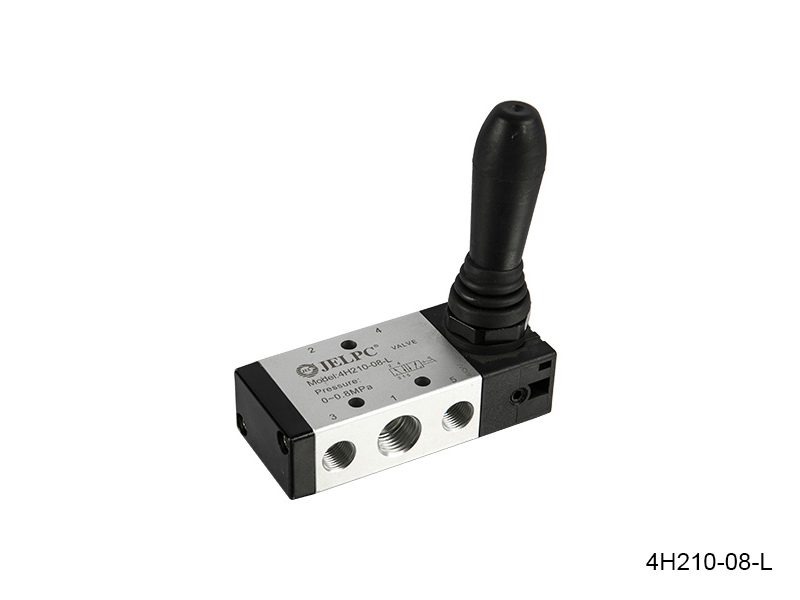

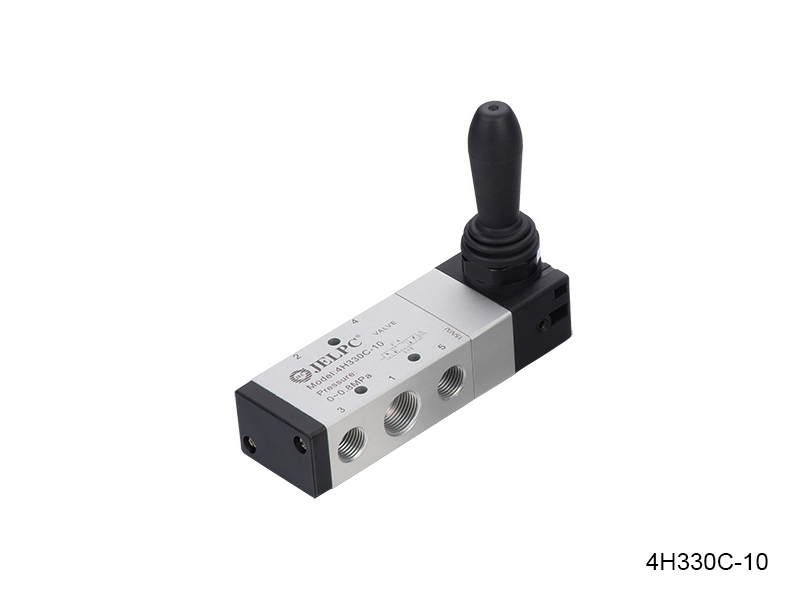

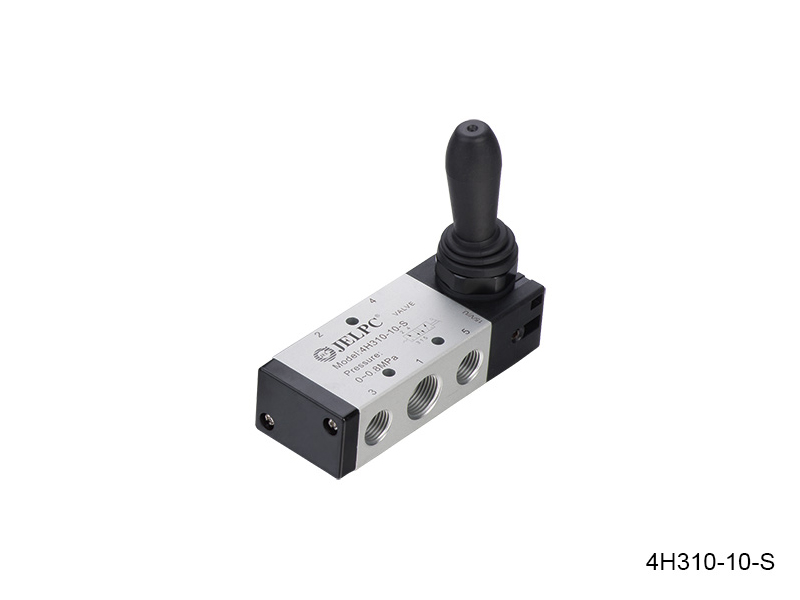

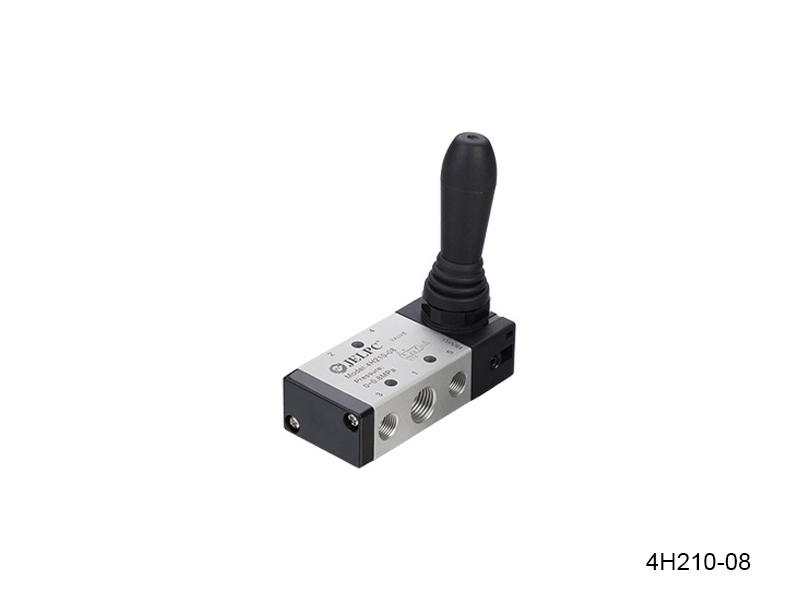

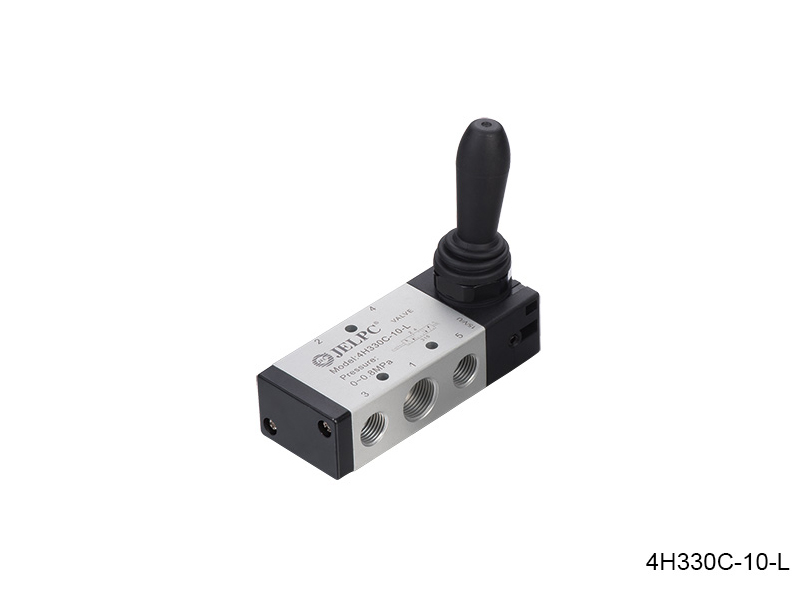

4Hシリーズハンドプルバルブ

4Hシリーズハンドプルバルブ

特徴：

1.新規加工プロセスにより、バルブ本体の内面粗さを大幅に改善。
2.デザイン性に優れ、高強度プラスチック製のハンドルベース。
3.ドイツより輸入した高性能特殊グリースが効果的な保護膜を形成し、磨耗を低減。
4.日本より輸入したシール部品をスプールに採用し、製品の使用寿命を飛躍的に延ばす。

  • 製品パラメーター

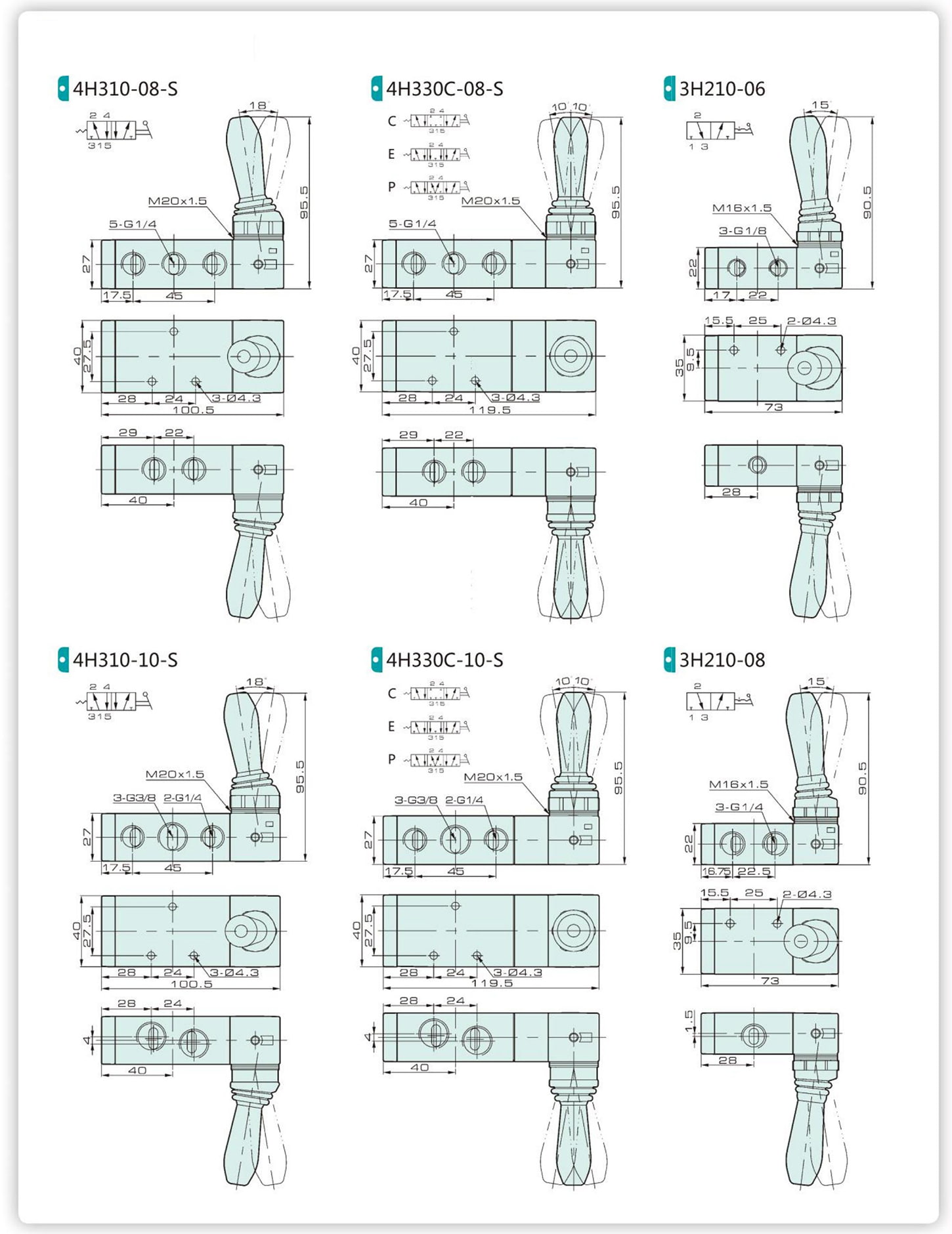

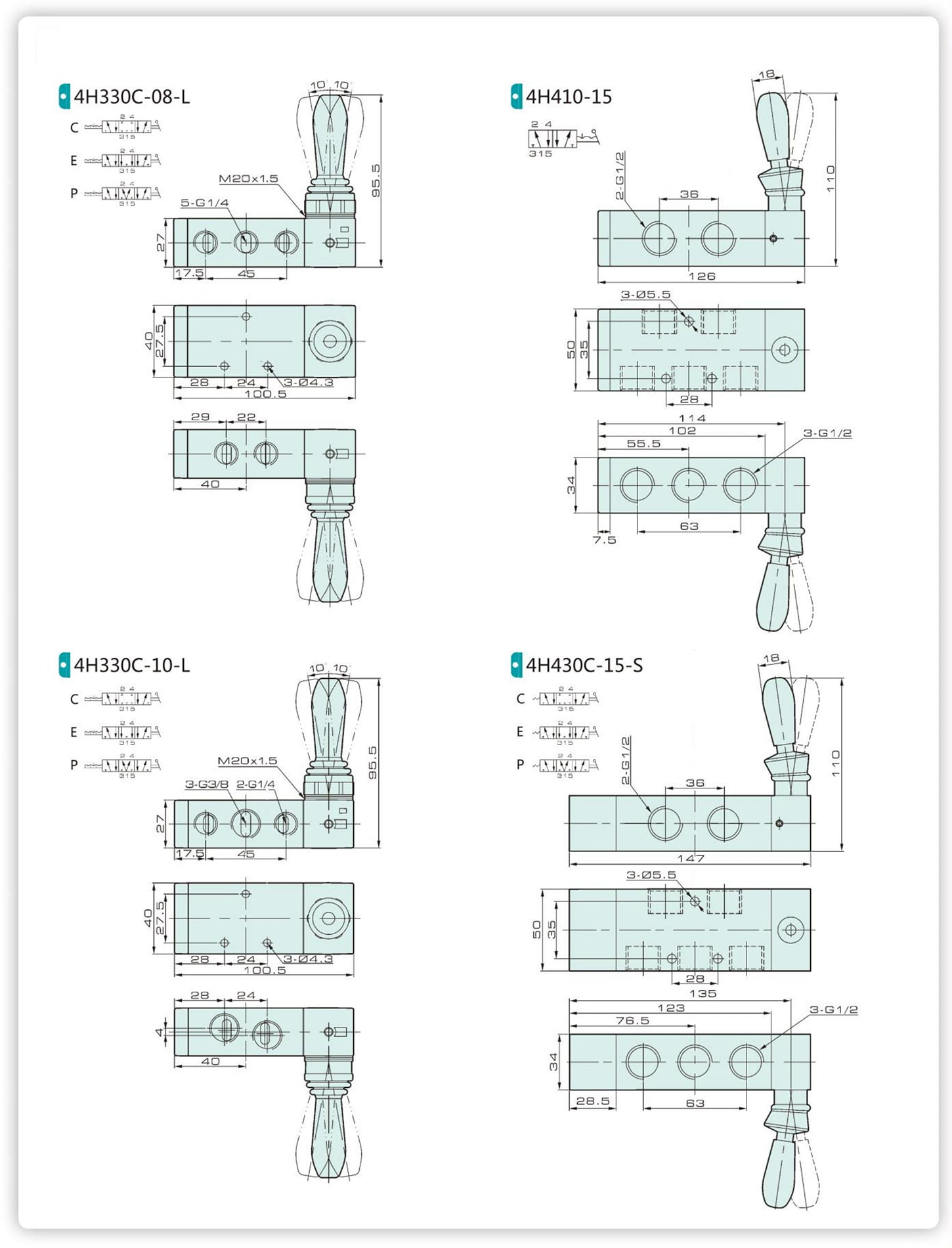

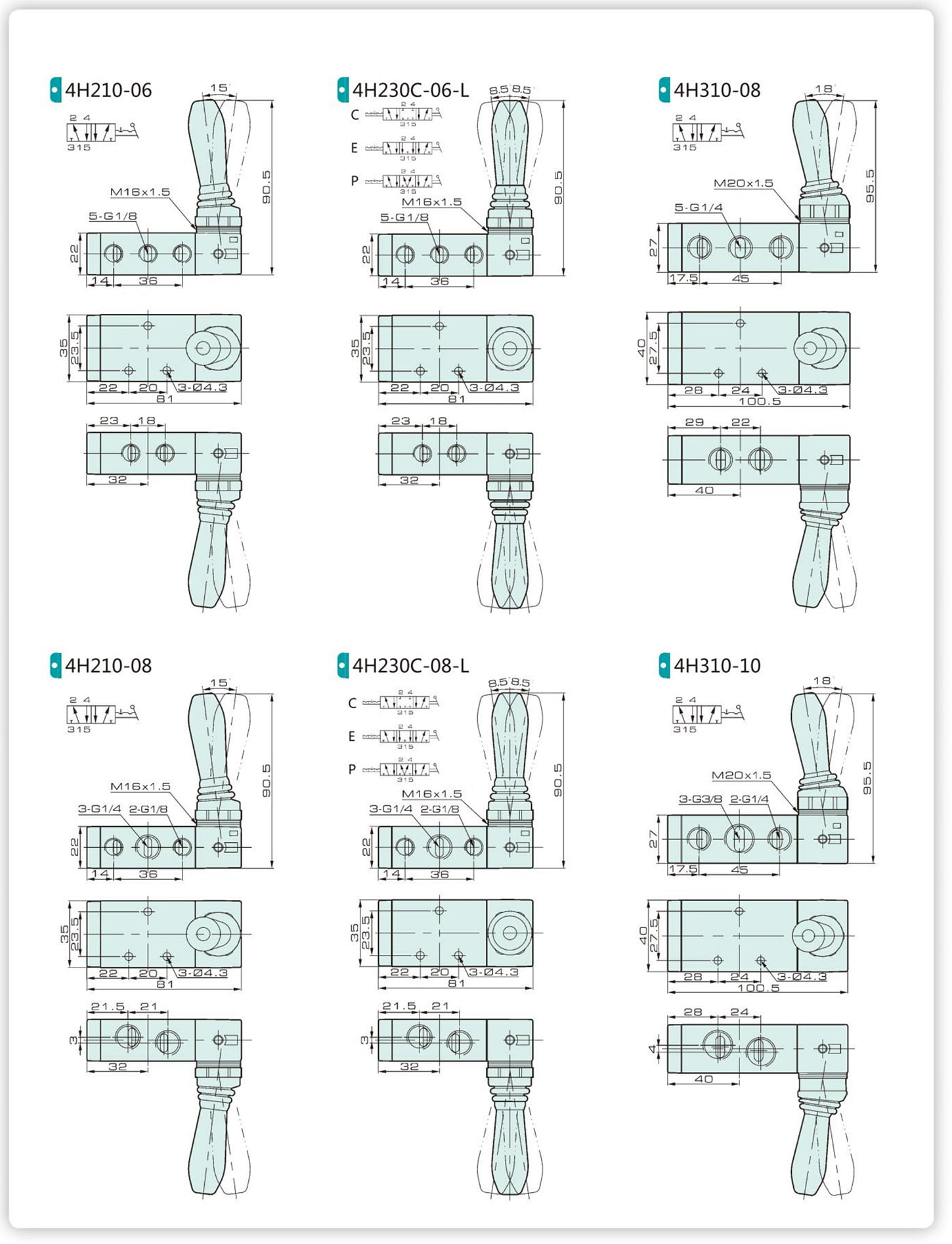

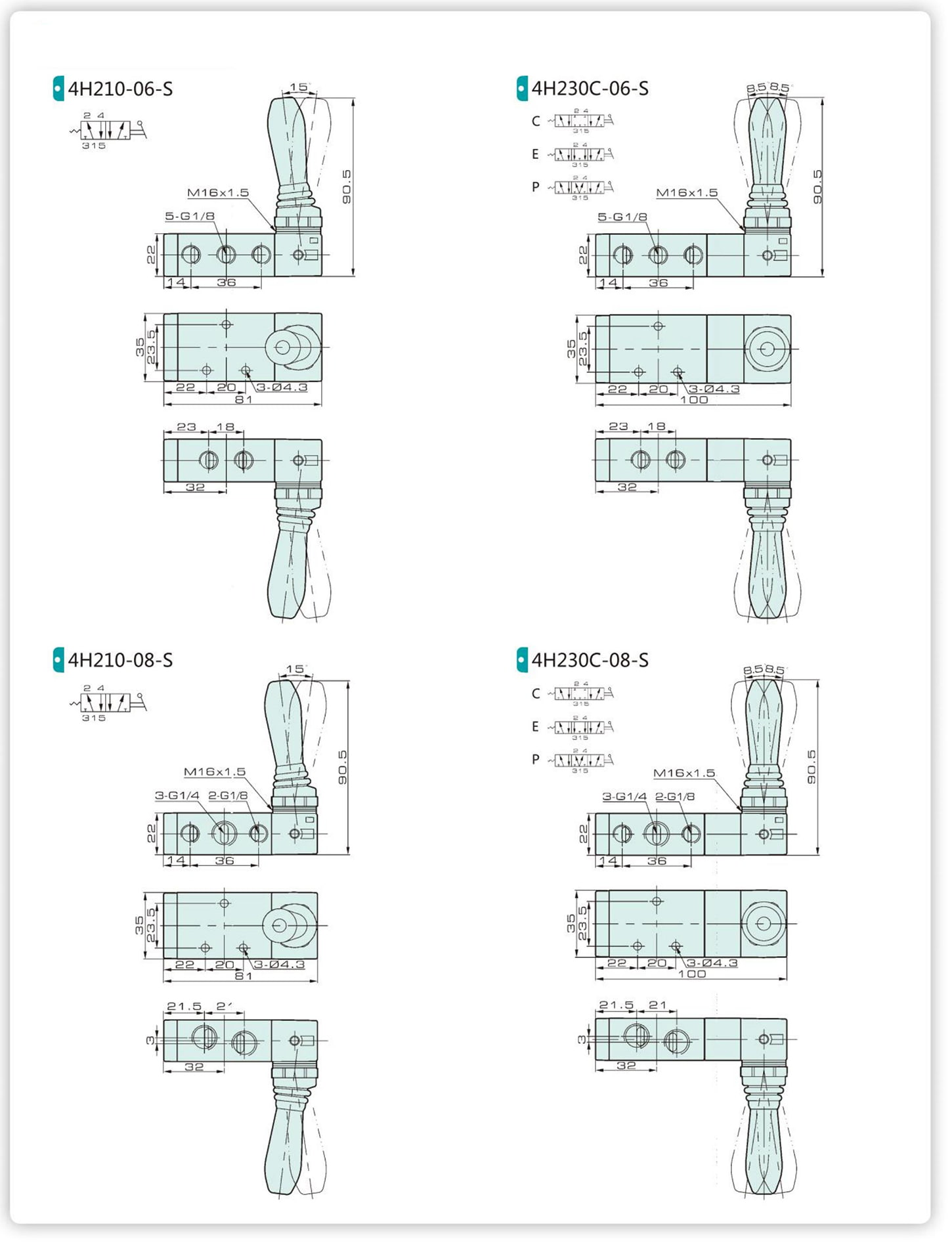

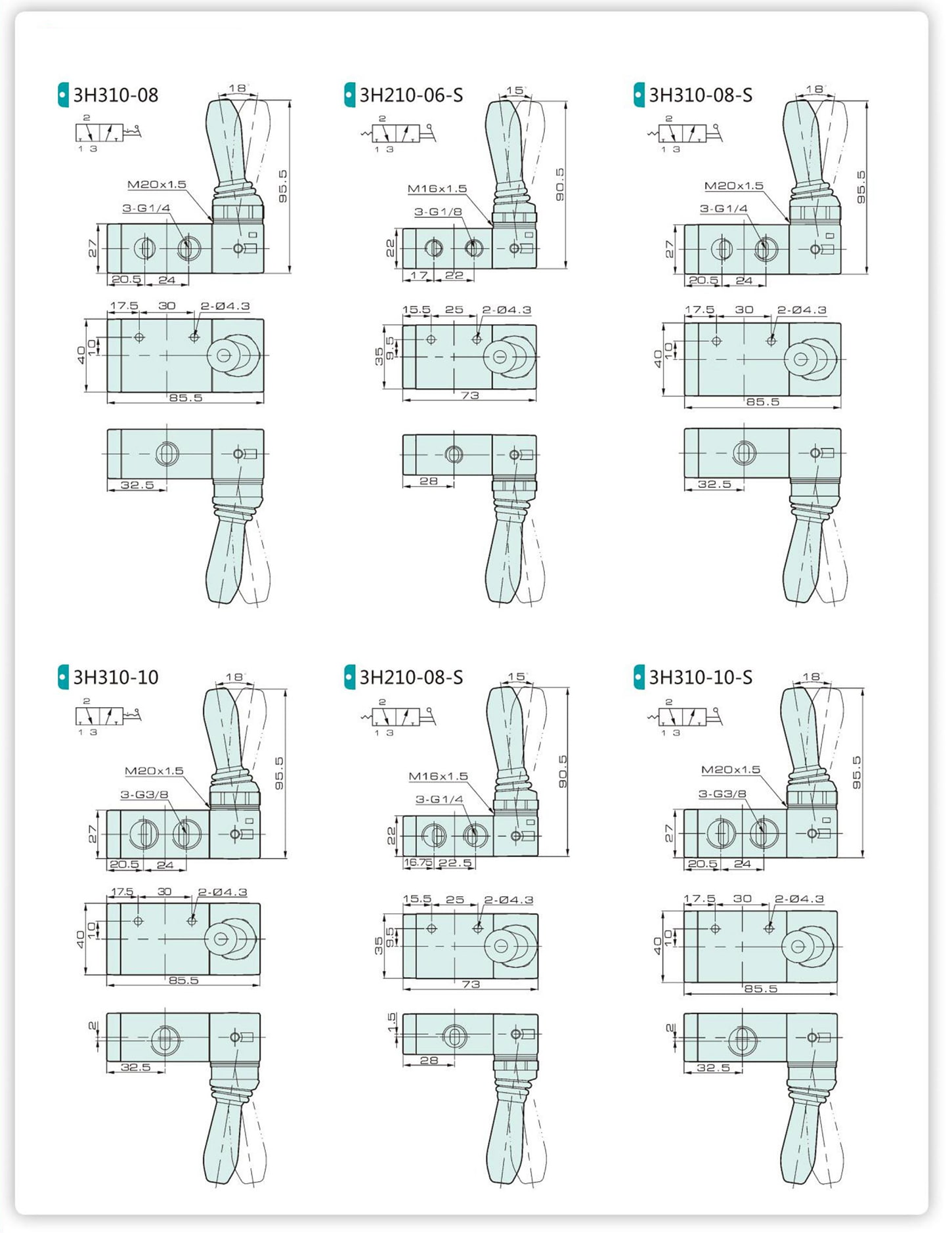

  • 外形寸法図

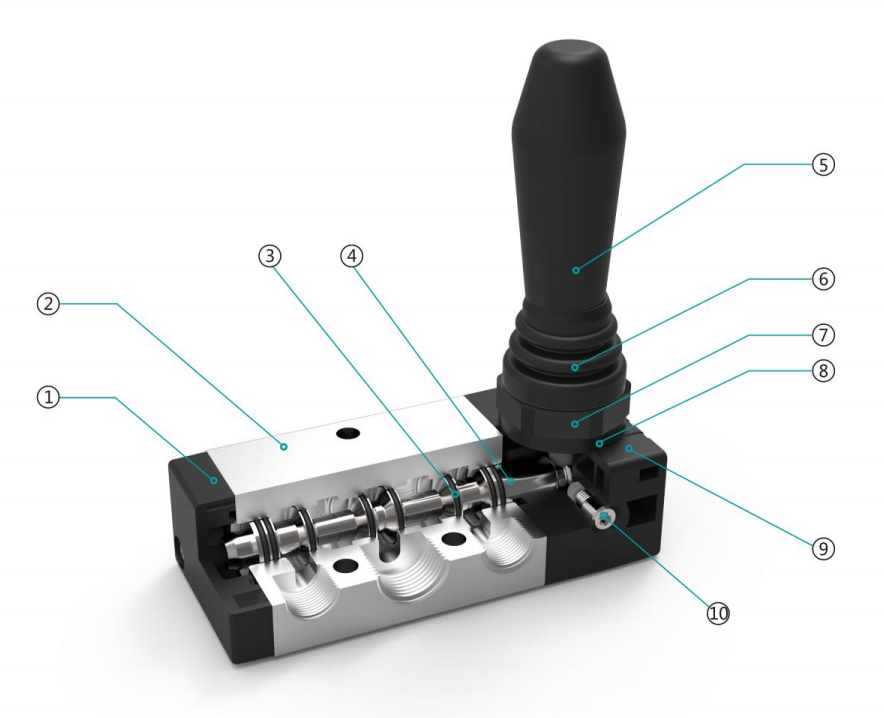

内部構造

部品

番号 名称 番号 名称
1 バックカバー 6 汚れ防止ブーツ
2 バルブ本体 7 ロックナット
3 フラットリング 8 ガスケット
4 バルブスプール 9 トップカバー
5 ハンドル 10 ネジを止めます

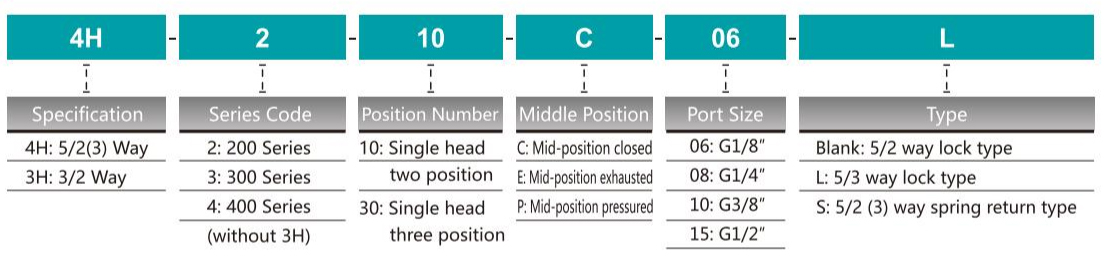

形番表示方法

仕様

型式 4H210-06 4H210-08 4H230-08 4H310-08 4H310-10 4H330-10 4H410-15 4H430-15
流体 40ミクロンろ過空気
作動方式 直動式
効果的なクロス
セクションエリア		 14mm（CV = 0.78） 16mm²（cv = 0.89） 12mm²（CV = 0.67） 25mm²（CV = 1.4） 30mm²（CV = 1.68） 18mm²（CV = 1.00） 50mm²（CV = 2.79） 30mm²（CV = 1.68）
接続口径 インレット、アウトレット、排気ポート= G1/8 " インレット、アウトレット= G1/4 "、排気ポート= G1/8" インレット、アウトレット、排気ポート= G1/4” インレット、アウトレット、
排気ポート= G1/4"		 インレット、アウトレット= G3/8 "
排気ポート= G1/4 "		 インレット、アウトレット、排気ポート= G1/2 "
作動圧力範囲 0〜0.8mpa
作業温度 -20〜70℃
