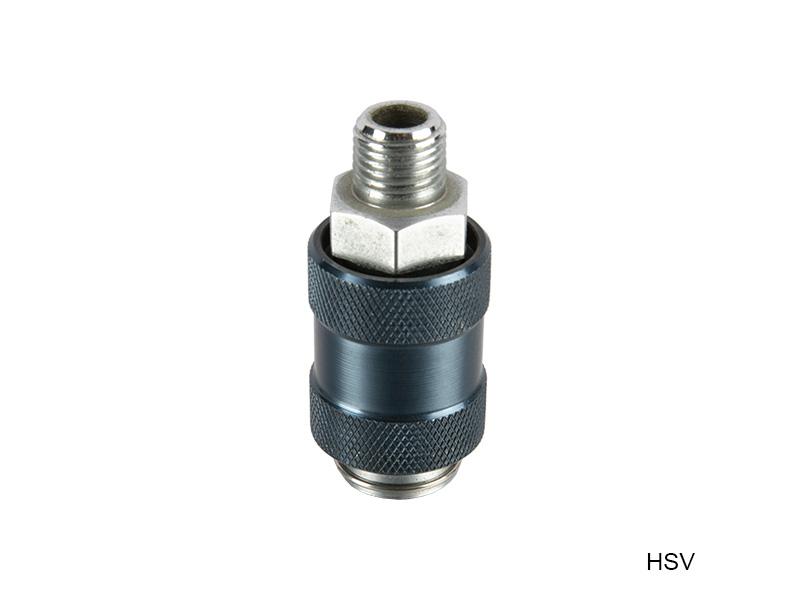

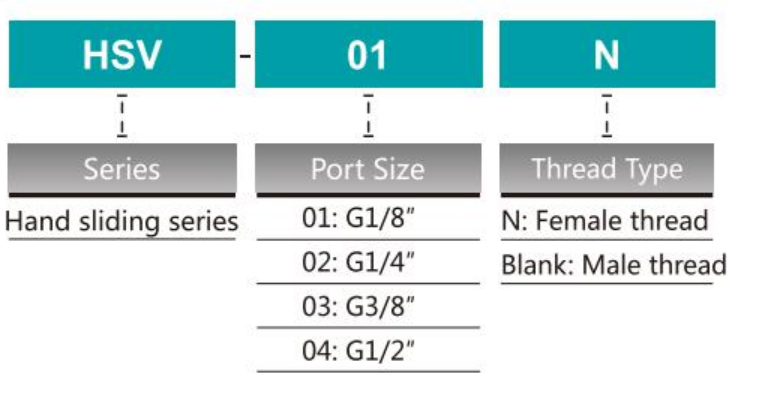

形番表示方法

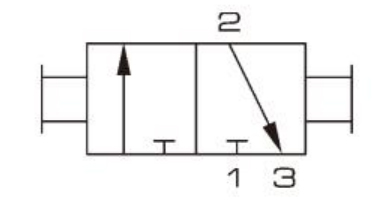

シンボル
仕様
| 型式 | HSV-01 | HSV-02 | HSV-03 | HSV-04 |
| 接続口径 | G1/8 " | G1/4 " | G3/8 " | G1/2” |
| 孔のサイズ | 4mm | 7mm | 10mm | 12mm |
| 流体 | ろ過および圧縮空気 | |||
| 作動圧力範囲 | 0〜1.0mpa | |||
| 周囲温度 | -20〜70℃ | |||
| 操作力 | 20N | |||

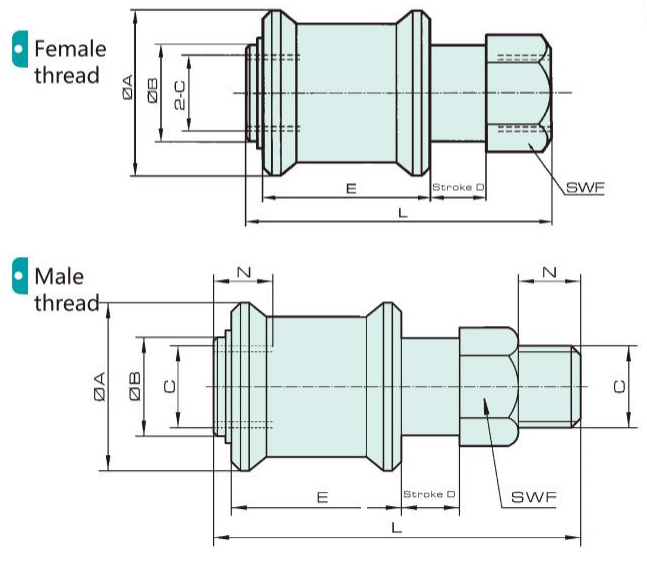

外形寸法図
寸法
| 型式/シンボル |
A |
B |
C |
D |
E |
F |
L |
|
HSV-01n |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
32 |
|
HSV-02N |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
48 |
|
HSV-03N |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
48 |
|
HSV-04N |
38 |
24 |
G1/2 |
17 |
40 |
27 |
70 |
| 型式/シンボル |
A |
B |
C |
D |
E |
F |
N |
L |
|
HSV-01 |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
38 |
|
|
HSV-02 |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
10 |
58 |
|
HSV-03 |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
10 |
58 |
|
HSV-04 |
38 |
24 |
G1/2 |
17 |
40 |
27 |
10 |
80 |
