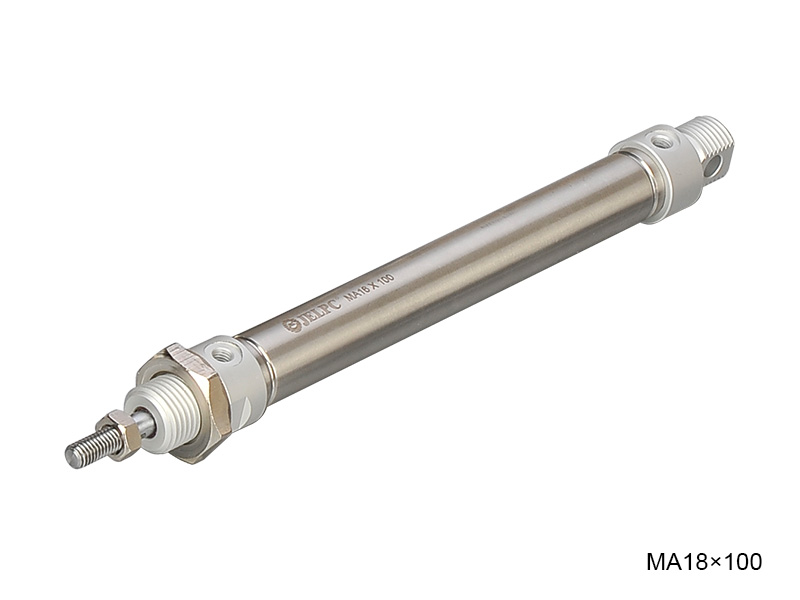

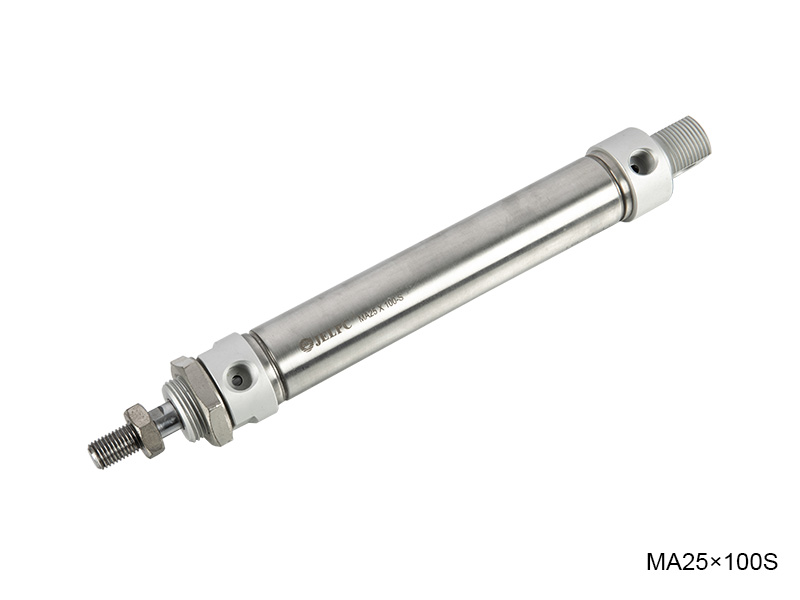

MAシリーズステンレススチールコンパクトエアシリンダ

特徴：
1.ピストンロッドの正確な研磨、製品の品質、フロントシールの長寿命を使用して、幅広いアプリケーションを適応させるための改善。
2。最適な生産効率を設計および改善します。
3。エンタープライズカラープランニングと新しい構造設計と組み合わせて、半円形の溝けいれんとして統合されたステンレス鋼シリーズシリンダー。
4.埋め込みガスケットを使用して、衝突後にピストンの圧力領域を増やします。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

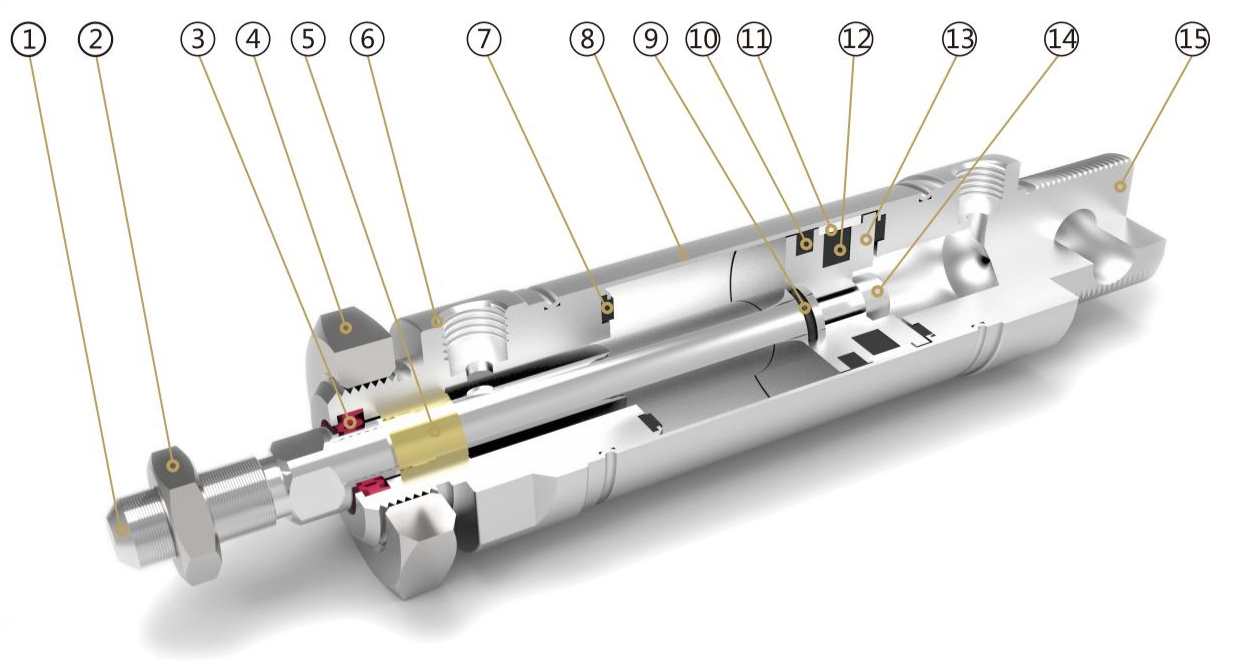

内部構造

部品

番号	名称	番号	名称
1	ピストンロッド	9	oリング
2	ヘキサゴンナット	10	ピストンシール
3	シャフトシール	11	抗摩擦アザラシ
4	ヘキサゴンナット	12	磁石
5	DUベアリング	13	ピストン
6	フロントカバー	14	ソケットヘッドキャップネジ
7	衝突防止ガスケット	15	バックカバー
8	バレル

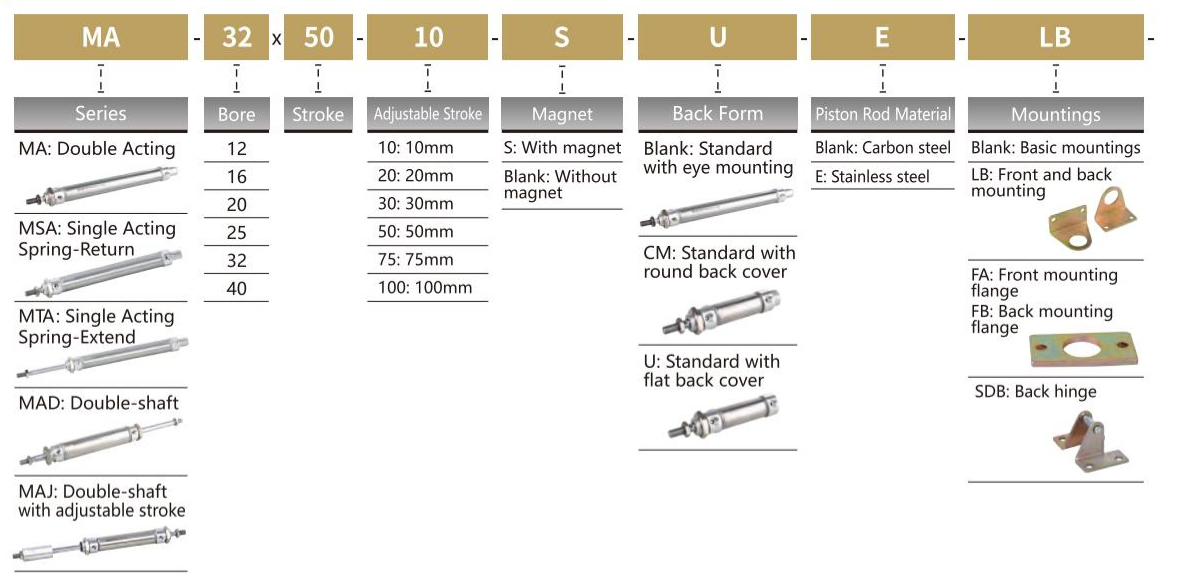

形番表示方法

*センサー型式JEL-01、ストラップタイプ「SKB-BORE"、特定の形番表示方法についてはP173を参照してください。

仕様

内径（mm）	12	16	20	25	32	40
作動方式	複動片ロッドまたは単動
流体	空気
マウント	基本的なLB FA FB SDB
動作圧力範囲	0.1〜1.0mpa
証明圧力	1.5 MPa
使用温度範囲	-20〜80℃
動作速度範囲	50〜800mm/s
クッション	ガスケットクッション
接続口径	M5×0.8		G1/8 "

ストローク

内径		標準ストローク	最大ストローク
Ma	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	200
MA/MAC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MAD/MAJ	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	250
MAD/MAJ MACD/MACJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
MSA/MTA	12	15 20 25 30 40 50	50
	16	15 20 25 30 40 50 60 75 80 100	100
	25/32/40	15 20 25 30 40 50 60 75 80 100 125 150	150

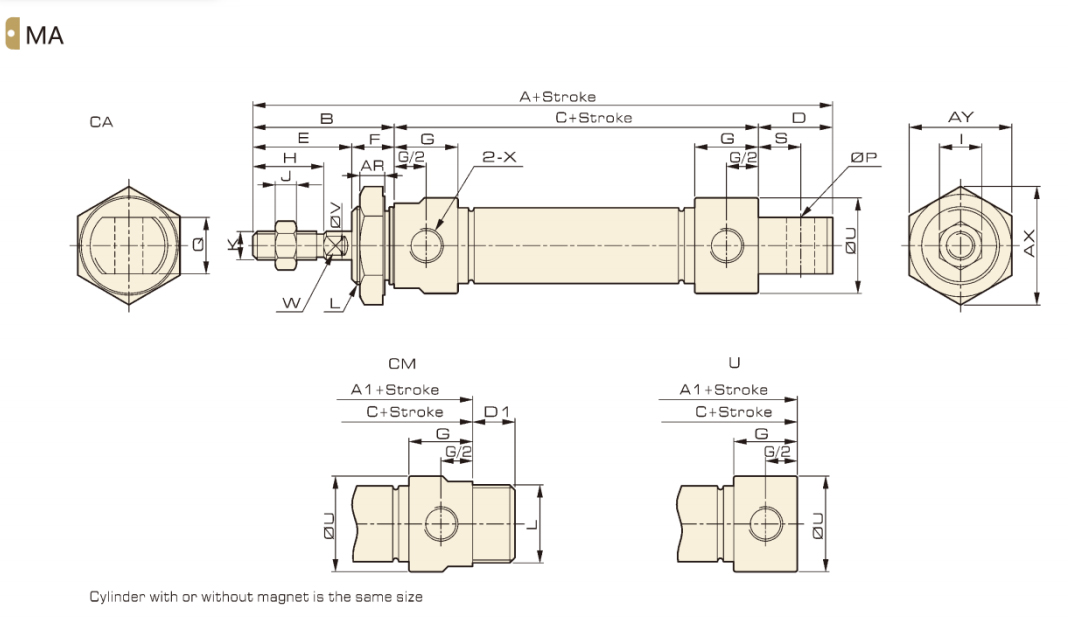

外形寸法図

寸法

内径/ストローク	A	A1	B	C	D	D1	E	F	G	H	I	J	K
12	113	97	38	59	16	12	22	16	12	16	10	5	M6×1
16	114	98	38	60	16	12	22	16	12	16	10	5	M6×1
20	137	116	40	76	21	12	28	12	18	20	12	6	M8×1.25
25	141	120	44	76	21	14	30	14	16	22	17	6	M10×1.25
32	147	120	44	76	27	14	30	14	16	22	17	6	M10×1.25
40	150	123	46	77	27	14	32	14	16.7	24	19	7	M12×1.25

内径/ストローク	L	P	Q	S	U	V	W	X	AR	AX	AY
12	M16×1.5	6	12	9.5	21	6	5	M5×0.8	6	27.8	24
16	M16×1.5	6	12	9	21	6	5	M5×0.8	6	27.8	24
20	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29
25	M22×1.5	8	16	12	30	10	8	G1/8	7	33.5	29
32	M24×2	10	16	15	35	12	10	G1/8	9	37	32
40	M30×2	12	20	15	42	16	14	G1/8	9	46	40

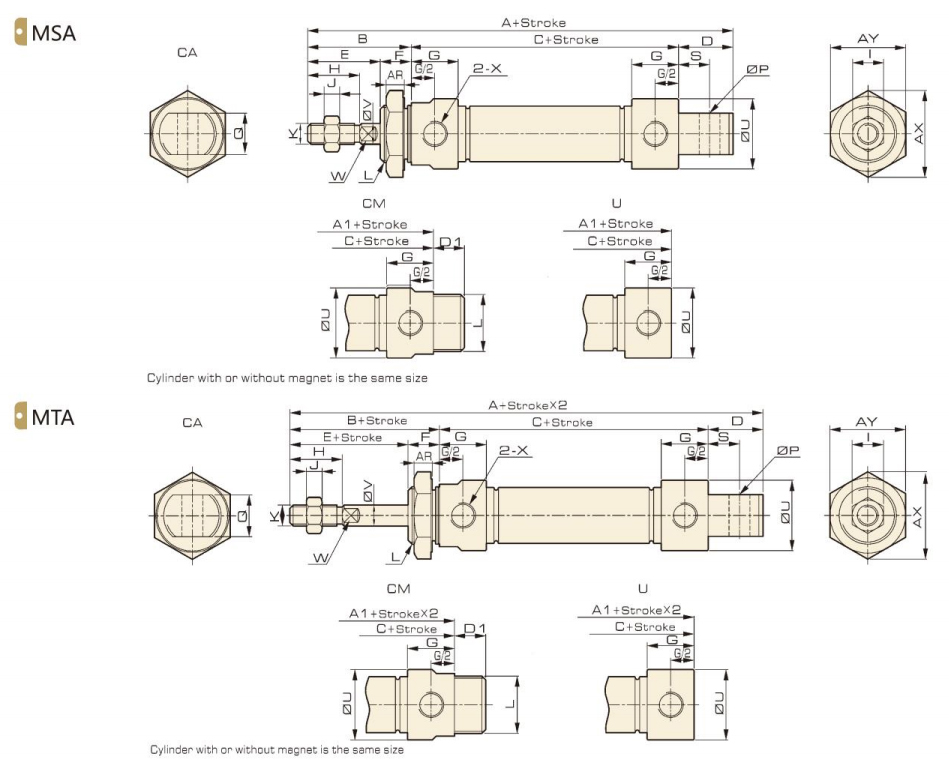

外形寸法図

寸法

シンボル	A			A1			B	C			D	D1	E	F	G
内径/ストローク	0-50	50-100	100-150	0-50	50-100	100-150		0-50	50-100	100-150
12	138	-	-	122	-	-	38	84	-	-	16	12	22	16	12
16	139	164	-	123	148	-	38	85	110	-	16	12	22	16	12
20	162	187	212	141	166	191	40	101	126	151	21	12	28	12	18
25	166	191	216	145	170	195	44	101	126	151	21	14	30	14	16
32	172	197	222	145	170	195	44	101	126	151	27	14	30	14	16
40	175	200	225	148	173	198	46	102	127	152	27	14	32	14	16.7

内径/シンボル	H	I	J	K	L	P	Q	S	U	V	W	X	AR	AX	AY
12	16	10	5	M6×1	M16×1.5	6	12	9.5	21	6	5	M5×0.8	6	27.8	24
16	16	10	5	M6×1	M16×1.5	6	12	9	21	6	5	M5×0.8	6	27.8	24
20	20	12	6	M8×1.25	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29
25	22	17	6	M10×1.25	M22×1.5	8	16	12	30	10	8	G1/8	7	33.5	29
32	22	17		M10×1.25	M24×2	10	16	5	35	12	10	G1/8	6	37	32
40	24	19	7	M12×1.25	M30×2	12	20	5	42	16	14	G1/8	9	46	40

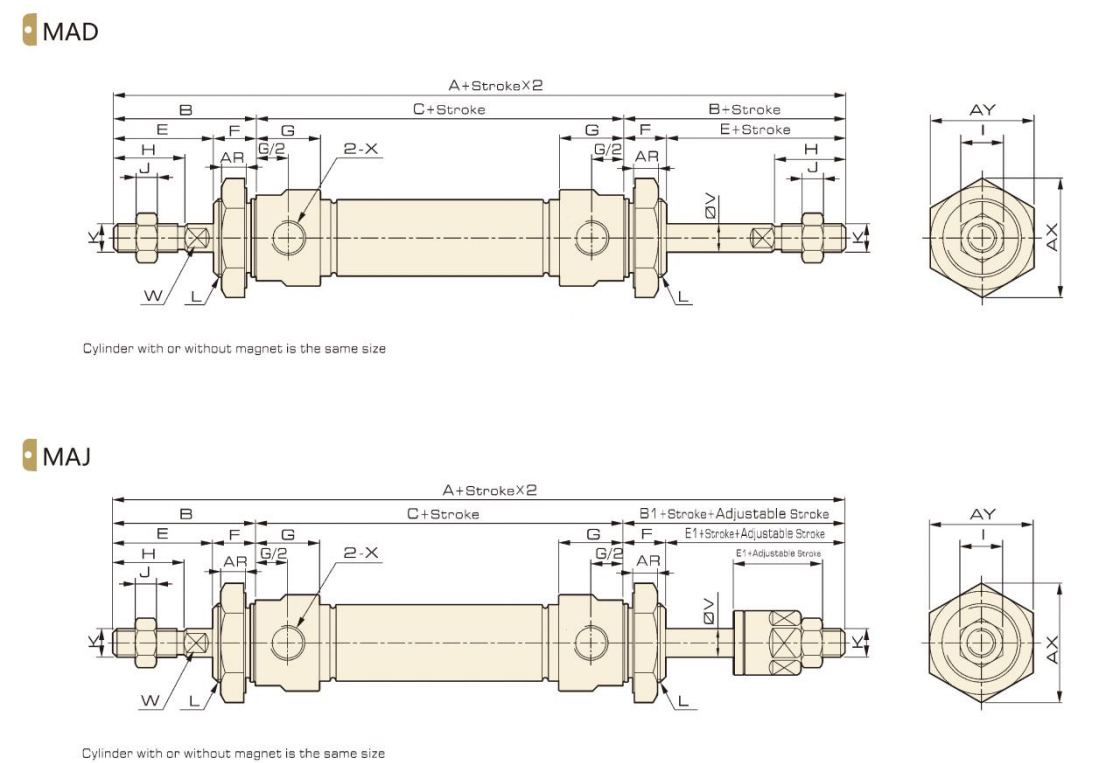

外形寸法図

寸法

内径シンボル	A	A1	B	B1	C	E	E1	F	G	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
12	135	135	38	37	59	22	21	16	12	16	10	5	M6x1	M16x1.5	21	6	5	M5x0.8	6	27.8	24	6
16	136	135	38	37	60	22	21	16	12	16	10	5	M6x1	M16x1.5	21	6	5	M5x0.8	6	27.8	24	6
20	156	153	40	37	76	28	25	12	18	20	12	6	M8x1.25	M22x1.5	27	8	6	G1/8	7	33.5	29	8.5
25	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M22x1.5	30	10	8	G1/8	7	33.5	29	9.5
32	164	161	44	41	76	30	27	14	16	22	17	6	M10x1.25	M24x2	35	12	10	G1/8	9	37	32	11.5
40	169	166	46	42	77	32	28	14	16.7	24	19	7	M12x1.25	M30x2	42	16	14	G1/8	9	46	40	14
