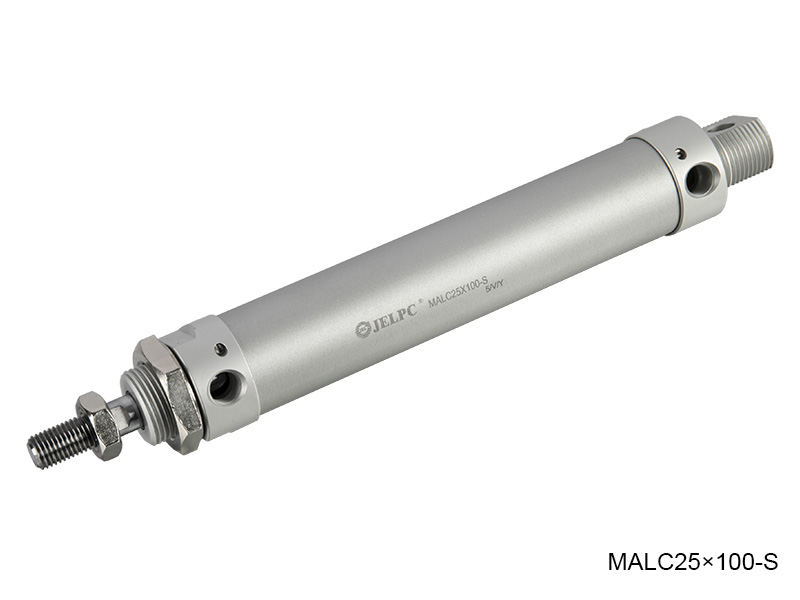

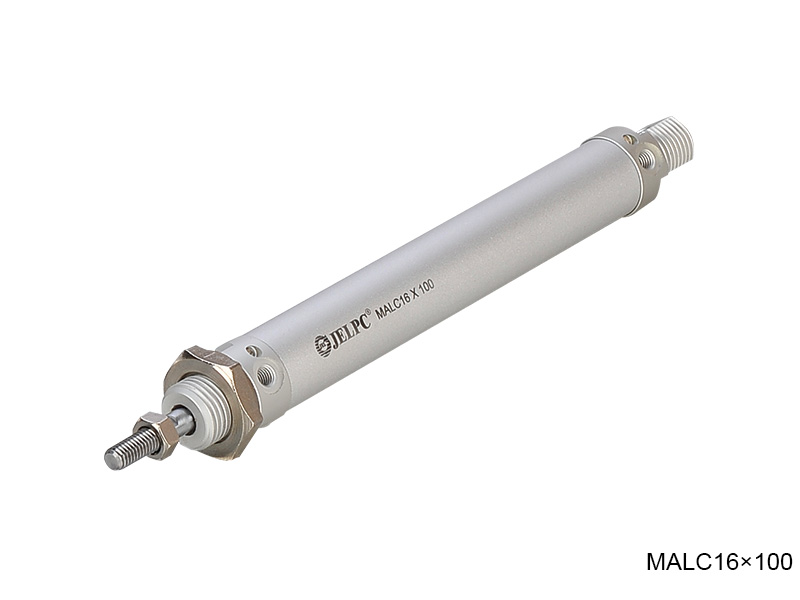

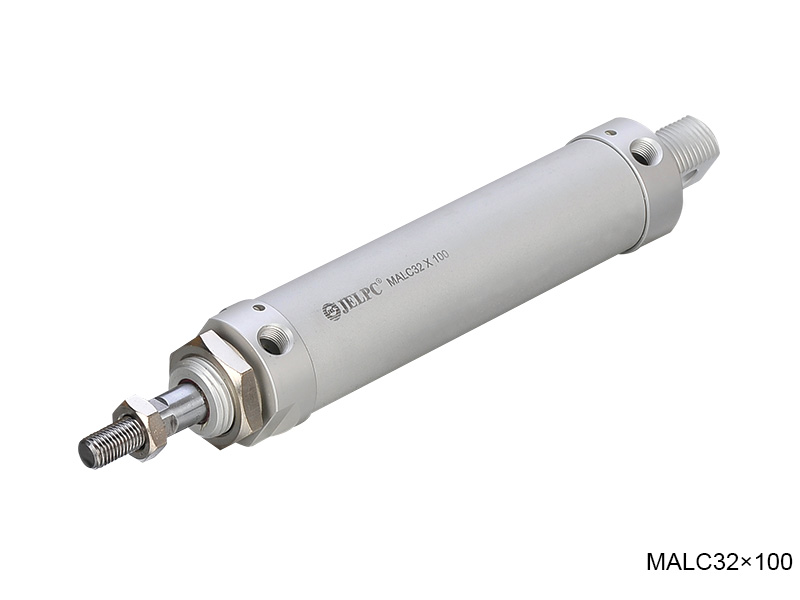

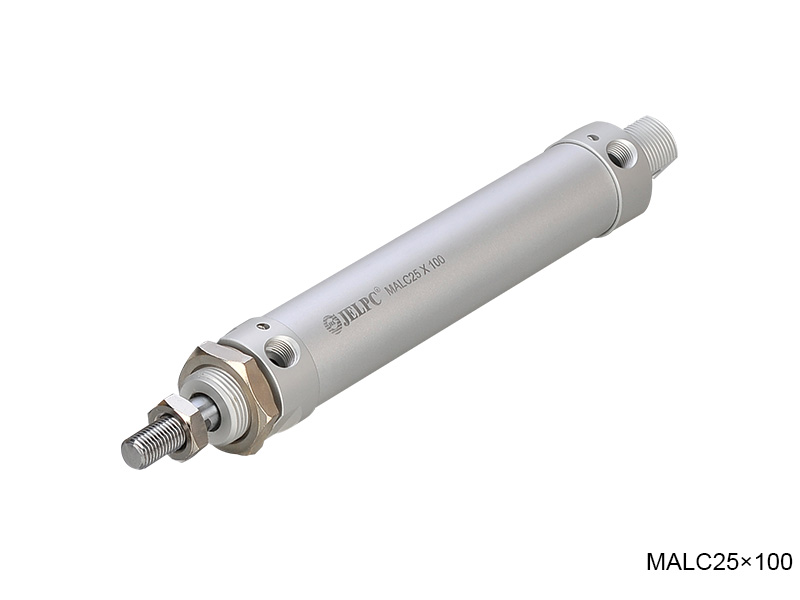

MALCシリーズアルミニウム合金コンパクトエアシリンダ

特徴：
1.ピストンロッドの正確な研磨、製品の品質、フロントシールの長寿命を使用して、幅広いアプリケーションを適応させるための改善。
2.最適な生産効率を設計および改善します。
3.エンタープライズカラープランニングと新しい構造設計と組み合わせて。
4.シリンダークッション構造の処理技術を変更して、安定化におけるバッファリング機能を確保します。
5.バッファリングの範囲を改善し、顧客がバッファーのスロットリング速度をより簡単に調整できるようにします。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

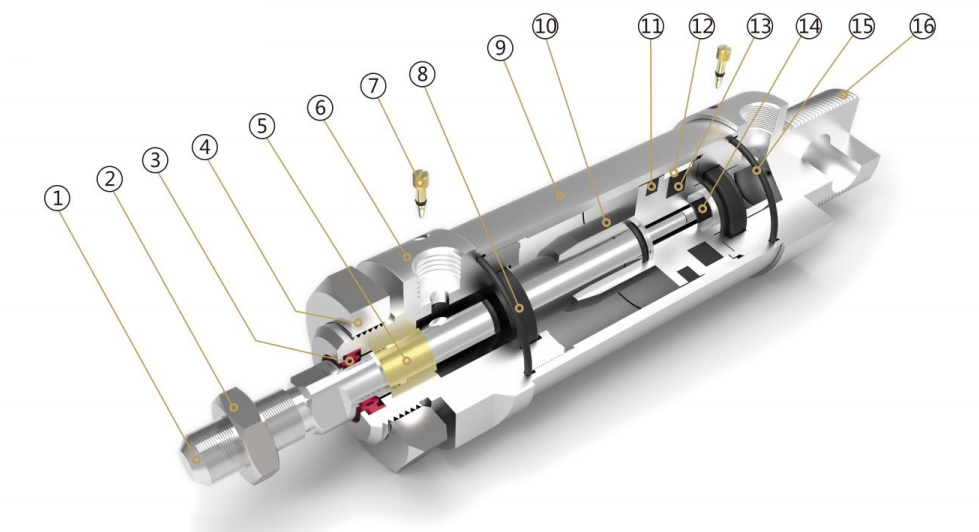

内部構造

部品

番号	名称	番号	名称
1	ピストンロッド	9	バレル
2	ヘキサゴンナット	10	ピストン
3	シャフトシール	11	ピストンシール
4	ヘキサゴンナット	12	抗摩擦アザラシ
5	DUベアリング	13	磁石
6	フロントカバー	14	スクリュー
7	衝突防止ガスケット	15	oリング
8	クッション	16	バックカバー

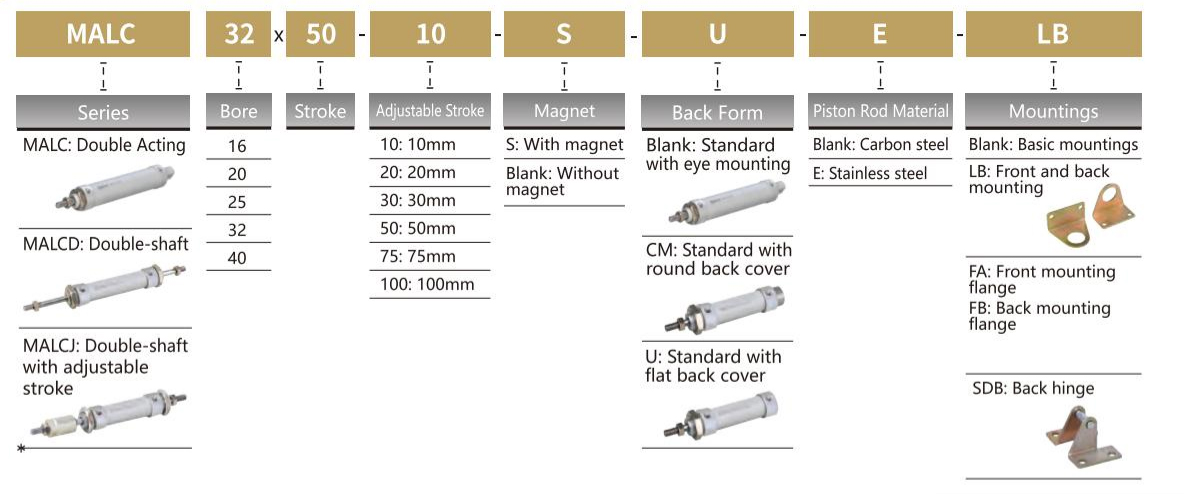

形番表示方法

*センサー型式JEL-01、ストラップタイプ「SKL-BORE"、特定のOrderingCodeについてはP173を参照してください。

仕様

内径（mm）	16	20	25	32	40
作動方式	複動片ロッド
流体	空気
マウント	基本的なLB FA FB SDB
動作圧力範囲	0.1〜1.0mpa
証明圧力	1.5 MPa
使用温度範囲	-20〜80℃
動作速度範囲	50〜800mm/s
クッション	調整可能なエアクッション
接続口径	M5×0.8	G1/8 "			G1/4 "

ストローク

内径		標準ストローク	最大ストローク
MALC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MALCD/MALCJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

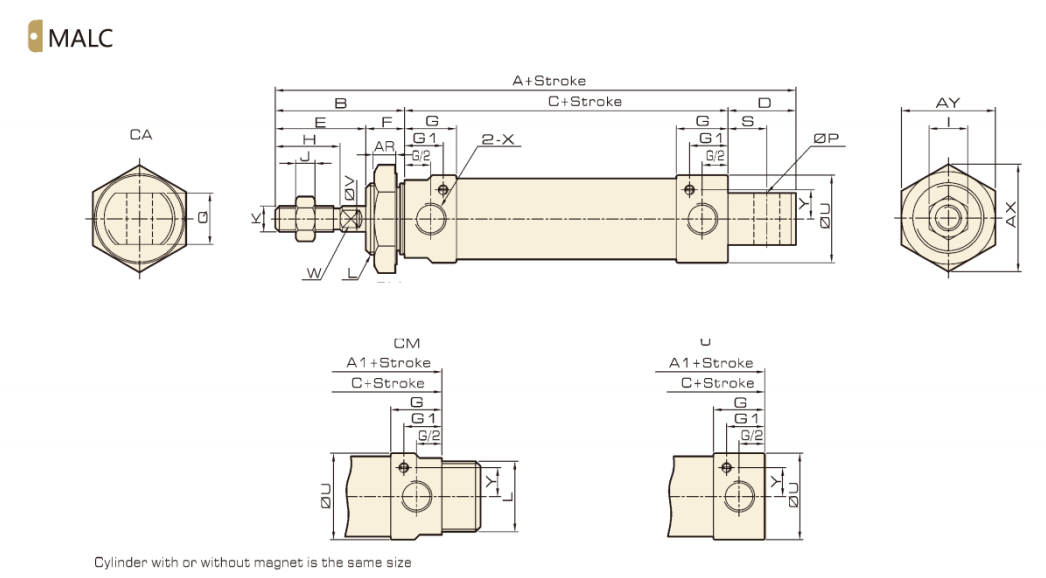

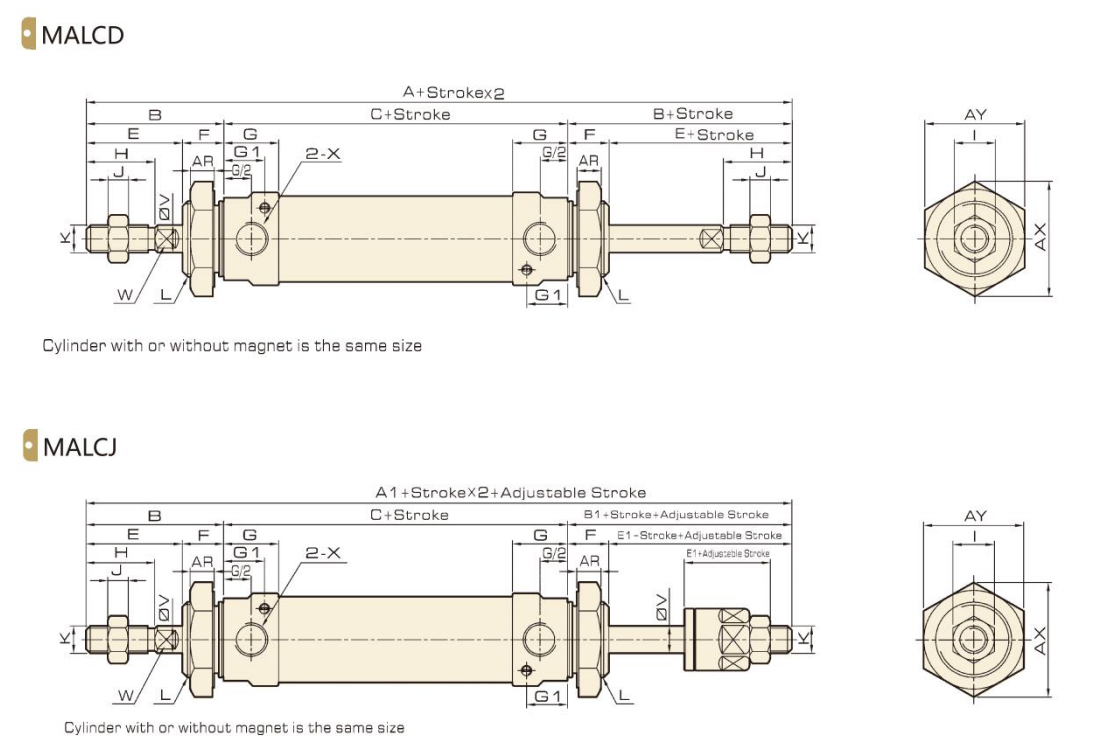

外形寸法図

寸法

内径/ストローク	A	A1	B	C	D	D1	E	F	G	G1	H	I	J	K
16	105	90	38	52	15	12	24	14	11	6.5	16	10	5	M6×1
20	131	110	40	70	21	12	28	12	16	12	20	12	6	M8×1.25
25	135	114	44	70	21	14	30	14	16	11	22	17	6	M10×1.25
32	141	114	44	70	27	14	30	14	16	11.5	22	17	6	M10×1.25
40	165	138	46	92	27	14	32	14	22	15	24	19	7	M12×1.25

内径/ストローク	L	P	Q	S	U	V	W	X	AR	AX	AY	Y
16	M16×1.5	6	12	6	21	6	5	M5×0.8	6	27.8	24	6
20	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29	9
25	M22×1.5	8	16	12	32	10	8	G1/8	7	33.5	29	9
32	M24×2	10	16	15	39.5	12	10	G1/8	9	37	32	11.5
40	M30×2	12	20	15	47	16	14	G1/4	9	46	40	14

外形寸法図

寸法

内径シンボル	A	A1	B	B1	C	E	E1	F	G	G1	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
16	128	125	38	35	52	24	21	14	11	6.5	16	10	5	M6×1	M16×1.5	21	6	5	M5×0.8	6	27.8	24	6
20	150	147	40	37	70	28	25	12	16	12	20	12	6	M8×1.25	M22×1.5	27	8	6	G1/8	7	33.5	29	9
25	158	155	44	41	70	30	27	14	16	11	22	17	6	M10×1.25	M22×1.5	32	10	8	G1/8	7	33.5	29	9
32	158	155	44	41	70	30	27	14	16	11.5	22	17	6	M10×1.25	M24×2	39.5	12	10	G1/8	9	37	32	11.5
40	184	180	46	42	92	32	28	14	22	15	24	19	7	M12×1.25	M30×2	47	16	4	G1/4	9	46	40	14

外形寸法図

寸法

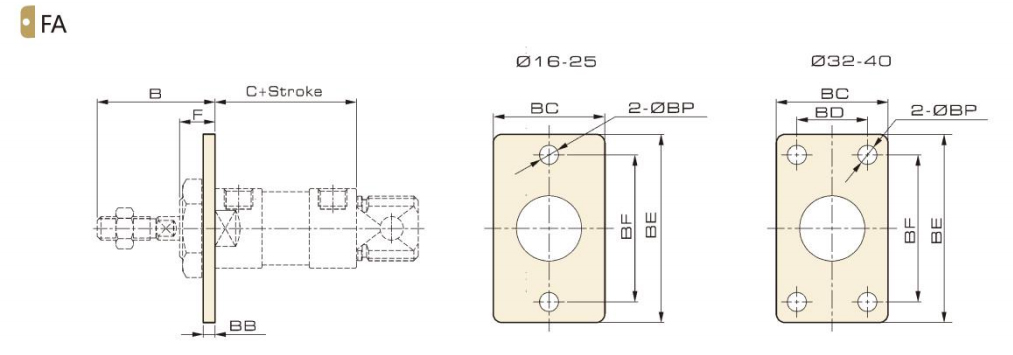

シンボル	B	C(MAL シリーズ)	C (MSAL/MTAL シリーズ)			BB	BC	BD	BE	BF	BP	F
内径/ストローク	B	C(MAL シリーズ)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	52	77	102	-	3	26	-	52	40	5.5	14
20	40	70	95	120	145	4	38	-	64	50	6.5	12
25	44	70	95	120	145	4	38	-	64	50	6.5	14
32	44	70	95	120	145	4	47	33	72	58	6.5	14
40	46	92	117	142	167	4	50	36	84	70	6.5	14

外形寸法図

寸法

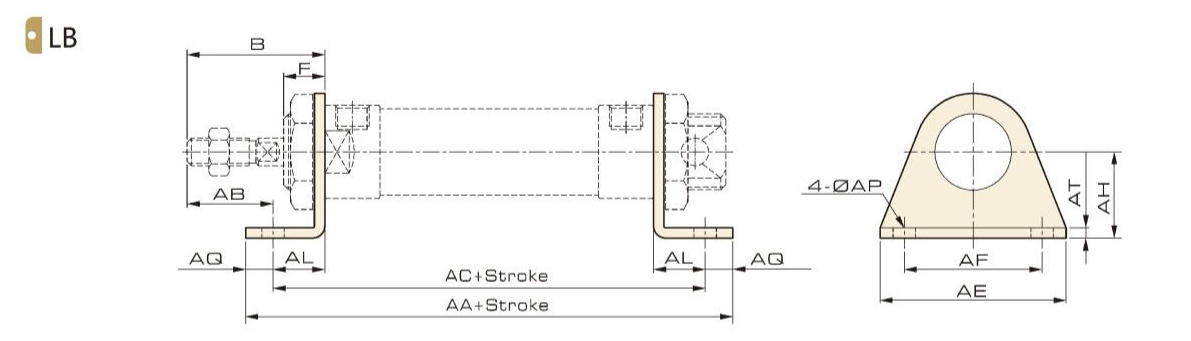

シンボル	B	AA(MAL シリーズ)	AA(MSAL/MTAL シリーズ)			AB	AC(MAL シリーズ)	AC(MSAL/MTAL シリーズ)			AE	AF	AH	AL	AP	AQ	AT	F
内径/ストローク	B	AA(MAL シリーズ)	0-50	50-100	100-150	AB	AC(MAL シリーズ)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	90	115	140	-	25	78	103	128	-	44	32	20	13	5.5	6	3	14
20	40	116	141	166	191	25	100	125	150	175	54	40	25	15	6.5	8	3	12
25	44	116	141	166	191	29	100	125	150	175	54	40	25	15	6.5	8	3	14
32	44	136	161	186	211	19	120	145	170	195	59	45	32	25	6.5	8	4	14
40	46	158	183	208	233	21	142	167	192	217	64	50	36	25	6.5	8	4	14

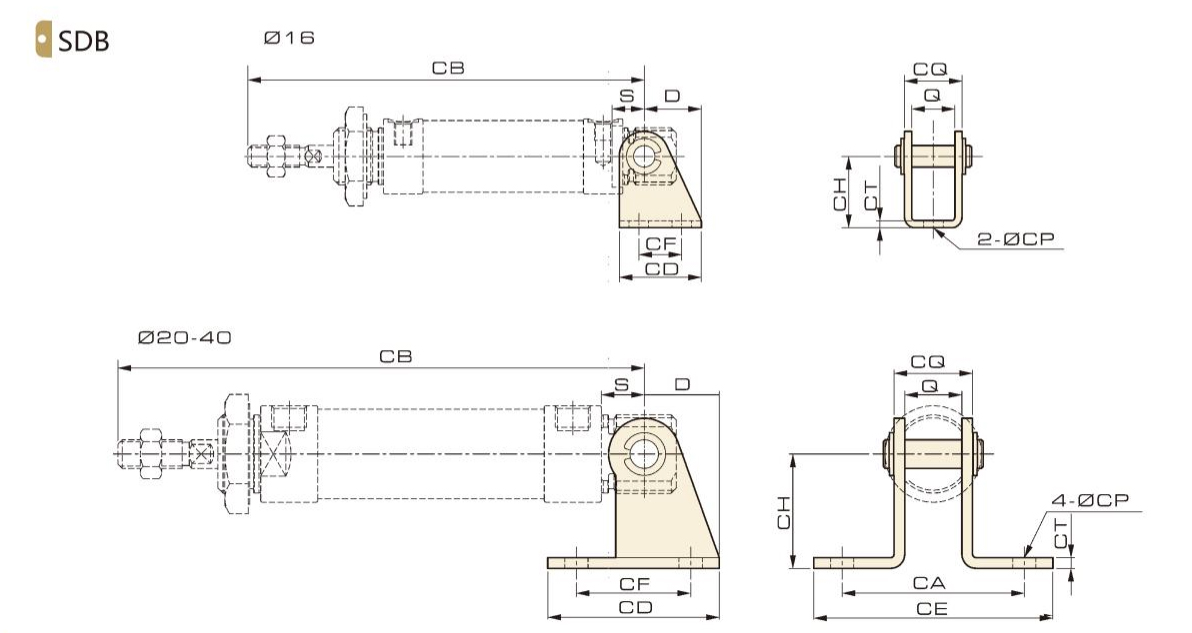

外形寸法図

寸法

シンボル	D	S	Q	CA	CB(MAL シリーズ)	CB(MSAL/MTAL シリーズ)			CD	CE	CF	CH	CT	CP	CQ
内径/ストローク	D	S	Q	CA	CB(MAL シリーズ)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	96	121	146	-	23	-	12	20	2	5.5	16
20	21	12	16	51	122	147	172	197	48	67	32	32	3	6.5	22
25	21	12	16	51	126	151	176	201	48	67	32	32	3	6.5	22
32	27	15	16	51	129	154	179	204	52	67	36	36	4	6.5	24
40	27	15	20	55	153	178	203	228	56	71	40	40	4	6.5	28

外形寸法図

寸法

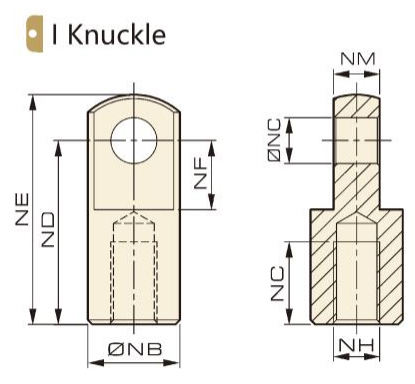

型式	NB	NC	ND	NE	NF	NG	NH	NM	内径	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	適合フィッティングフォーム
F-M06100I	12	5	21	28	8.5	8	M6x1	6		√
F-M08125I	16	8	30	40	11	15	M8x1.25	8			√
F-M10125I	20	10	40	52	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√
