製品パラメーター
外形寸法図

SI シリーズ標準シリンダーアクセサリー (IS015552 標準)

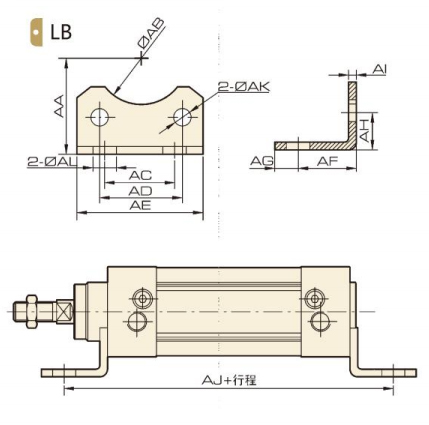

LB フット 外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
AA	32	36	45	50	63	71	90
AB	30	35	40	45	45	55	60
AC	32	36	45	50	63	75	90
AD	32.5	38	46.5	56.5	72	89	110
AE	45	52	65	75	95	115	140
AF	24	28	32	32	41	41	45
AG	11	8	15	13	14	16	18
AH	15.8	17	21.8	21.8	27	26.5	35
AI	4	4	5	5	6	6	7
AJ	142	161	170	186	208	219	250
AK	7	7	9	9	11	11	12.5
AL	7	10	10	10	12	14.5	16.5

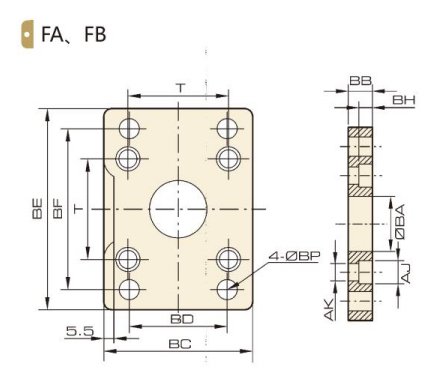

FA / FB フランジ 外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
BA	30.3	35.3	40.3	45.3	45.3	55.3	60.3
BB	10	10	12	12	16	16	20
BC	45	52	65	76	94	112	140
BD	32	36	45	50	63	75	90
BE	80	90	110	120	150	175	224
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10.5	10.5	15
AJ	10.5	10.5	13.5	13.5	16.5	16.5	19
AK	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12	14	16
T	32.5	38	46.5	56.5	72	89	110

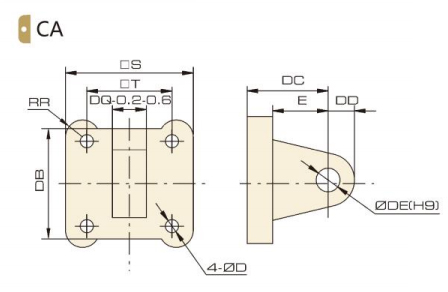

CA ヒンジ 外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
RR	6.5	6.5	9	9.5	11	11.5	12
DB	34	41	54	65	83	101	123
DC	22	25	27	32	36	41	50
DD	10	11	13	16	16	20	25
DE	10	12	12	16	16	20	25
DQ	26	28	32	40	50	60	70
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30

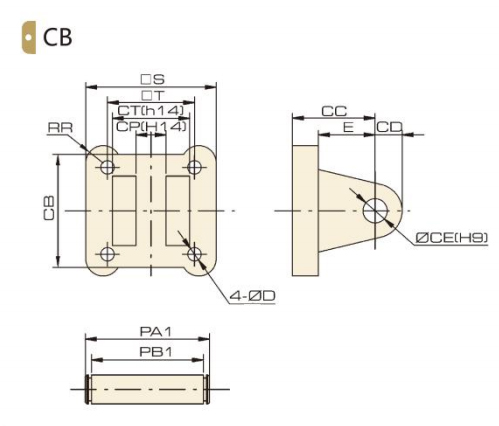

CB ヒンジ 外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30
RR	6.5	6.5	9	9.5	11	11.5	12
CB	34	41	54	65	83	101	123
CC	22	25	27	32	36	41	50
CD	10	11	13	16	46	20	25
CE	10	12	12	16	16	20	25
CP	26	28	32	40	50	60	70
CT	45	52	60	70	90	110	120
PA1	53	60	68	78	100	120	130
PB1	46.5	53.5	61.5	71.5	91.5	111.5	121.5

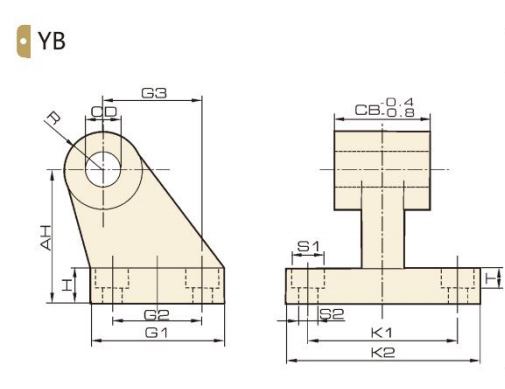

YB ヒンジ 外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100
AH	32	36	45	50	63	71
H	8	10	12	12	14	15
CD	10	12	12	16	16	20
G1	31	35	45	50	60	70
G2	18	22	30	35	40	50
G3	21	24	33	37	47	55
CB	26	28	32	40	50	60
K1	38	41	50	52	66	76
K2	51	54	65	67	86	96
S2	6.6	6.6	9	9	11	11
R	10	11	13	15	15	19

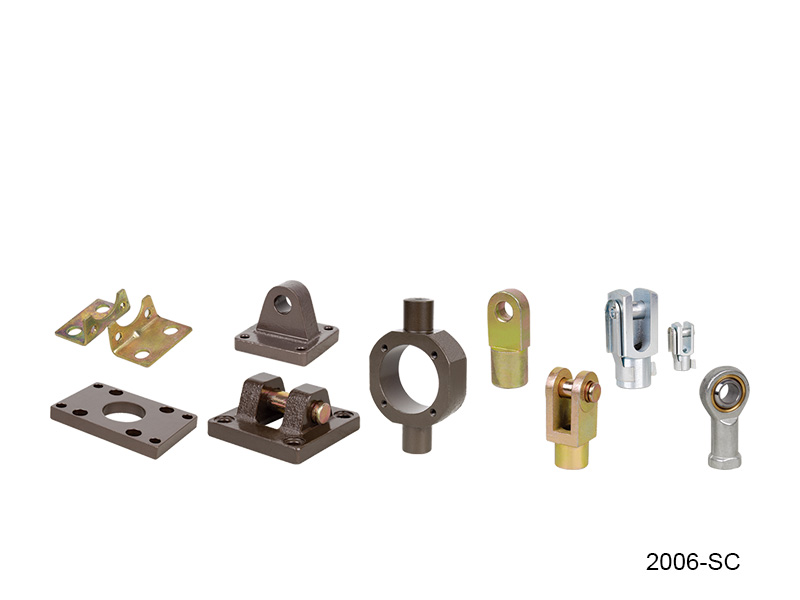

SC/SU シリーズ標準シリンダーおよびSQシリーズ大サイズシリンダーアクセサリー
LB フット外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125	160	200
AA	153	169	173	184	200	210	249	328	380
AC	134	140	149	158	168	174	249	288	320
AD	9.5	14.5	12	12	16	18	18	20	28
AE	50	57	68	80	97	112	140	180	220
AF	33	36	47	56	70	84	90	115	135
AG	20.5	23.5	28	31	30	30	45	60	70
AJ	28	30	36.5	41	49	57	90	115	135
AP	9	12	12	12	14	14	16	18	22
AT	3	3	3	3	4	4	7	7	9

FA / FB フランジ外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125	160	200
BA	28.3	32.3	38.3	38.3	47.3	47.3	62	72	82
BB	10	10	10	12	16	16	20	20	25
BC	47	52	65	76	95	115	141	180	220
BD	33	36	47	56	70	84	90	115	135
BE	72	84	104	116	143	162	218	278	322
BF	58	70	86	98	119	138	180	230	270
BH	6.5	6.5	6.5	8.5	10.5	10.5	13	15	18
AJ	10.5	10.5	10.5	13.5	16.6	16.6	19	25	25
AK	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18
BP	7	7	9	9	12	12	16	18	22
T	33	37	47	56	70	84	110	140	175

CA クレヴィス外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125	160	200
S	45	50	62	75	94	112	140	177	217
T	33	37	47	56	70	84	110	140	175
DC	34	34	34	34	48	48	50	55	60
DD	14	14	15	15	20	20	25	30	30
DE	12	14	14	14	20	20	25	30	30
DJ	14	14	15	15	20	20	25	28	25
DQ	16	20	20	20	32	32	70	90	90
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

CB ダブルイヤリング外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125	160	200
CC	19	19	19	19	32	32	50	55	60
CD	5	5	3	3	8	8	25	30	35
CE	12	14	14	14	20	20	25	30	30
CJ	13	13	15	15	21	21	25	25	33
CP	16.3	20.5	20.3	20.3	32.3	32.3	70	90	90
CT	32	44	52	52	64	64	120	162	75
PAI	41	53	61	61	75	75	136	176	188
PBI	34	46	54	54	66	66	124	162	177
S	48	50	62	75	94	112	140	176	217
T	33	37	47	56	70	84	110	140	175
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

TC センタートルニオン外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125	160	200
EB	87	113	126	138	164	182	210	276	320
EC	53	63	76	88	114	132	150	94	244
ED	33	37	47	56	70	84	110	140	175
EE	55	63	76	88	114	132	160	200	245
EG	16	25	25	25	25	25	25	36	36
EP	16	25	25	25	25	25	30	32	32
ET	30	30	30	30	35	40	36	40	46
S	37.5	45.5	55.5	68.5	87.5	107.5	135	72	210

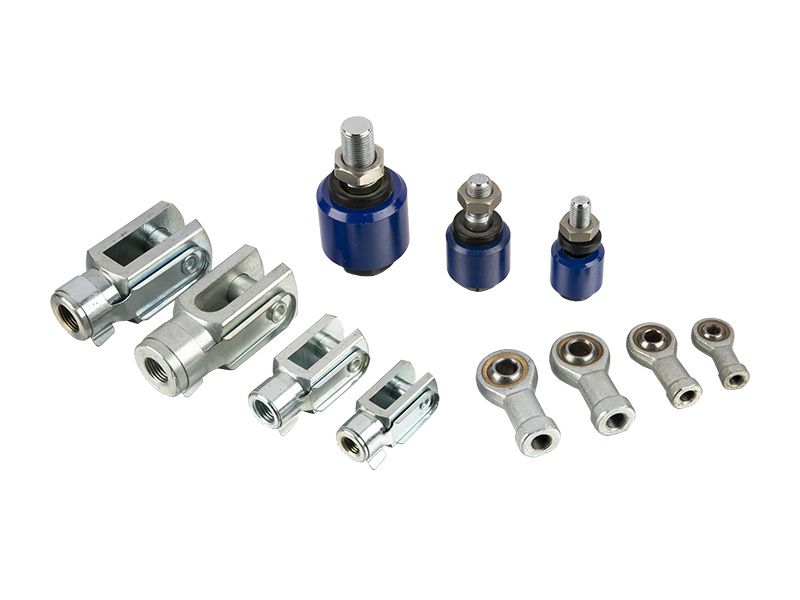

Y/I ナックル外形寸法図

寸法

型式	NA	NB	NC	ND	NE	NF	NG	NH	NJ	NK	MM	NP	NQ	PA	PB
F-M10125I/Y	19	20	10	40	52	15	20	M10xl.25	15.5	16	10	20	52	30	21
F-M12125I/Y	24	24	12	48	62	24	20	M12xl.25	20.5	20	12	24	62	36	27
F-M16150I/Y	32	32	16	64	89	32	23	M16xl.5	26	30	16	32	83	44	34
F-M16150I/Y	32	32	16	64	89	32	23	M16xl.5	26	30	16	32	83	44	34
F-M20150I/Y	40	40	20	80	112	40	30	M20xl.5	30	38	20	39.5	105	52	42
F-M20150I/Y	40	40	20	80	112	40	30	M20xl.5	30	38	20	39.5	105	52	42
F-M27200I/Y	62	49	20	99	122	54	50	M27x2	28	38	30	43	120	75	66
F-M36200I/Y	70	61	30	125	155	43	70	M36x2	40	53	40	43	153	96	82
F-M36200I/Y	70	61	30	125	155	43	70	M36x2	40	53	40	43	153	96	82

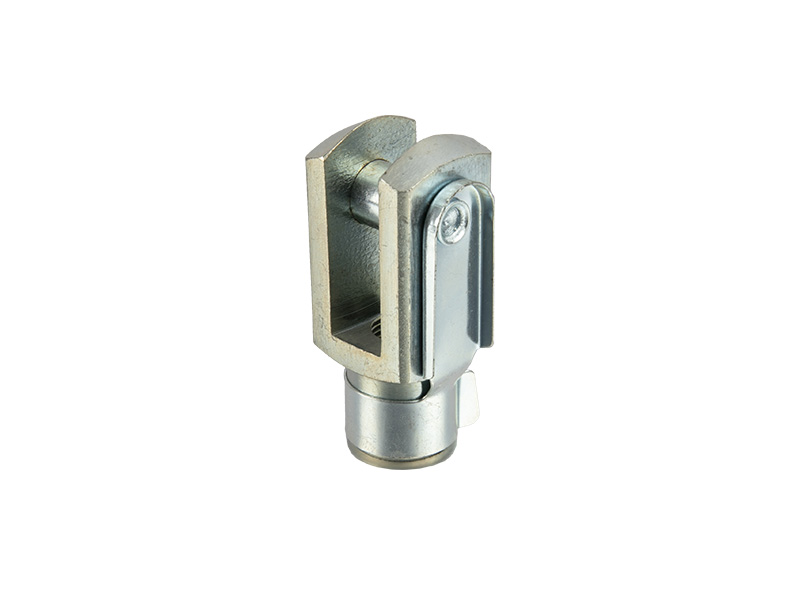

CK タイプYナックル外形寸法図

寸法

型式	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4X0.7	8	16	4	21	4	8	11	8
F-M05080CK	M5X0.8	10	20	5	26	5	9	13	10
F-M06100CK	M6x1	12	24	6	31	6	10	16	12
F-M08125CK	M8x1.25	16	32	8	42	8	14	20	16
F-M10125CK	M10x1.25	20	40	10	52	10	18	25.5	20
F-M12125CK	M12x1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14x1.5	27	56	14	72	14	24	29.5	28
F-M16150CK	M16x1.5	32	64	16	83	16	26	38.5	32
F-M18150CK	M18x1.5	36	72	18	94	18	30	42	36
F-M20150CK	M20x1.5	40	80	20	105	20	34	47	40
F-M27200CK	M27x2	55	112	30	148	30	48	63	56

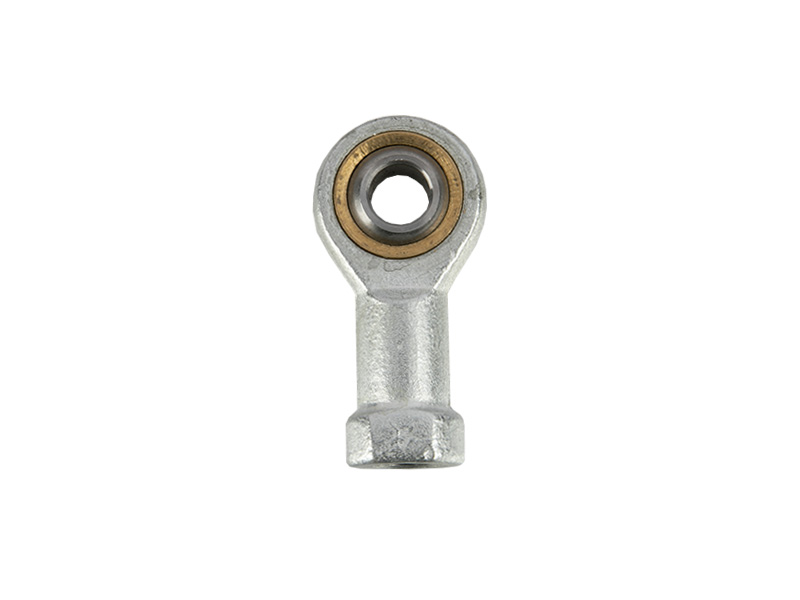

PHSA ユニバーサルピストンロッド目外形寸法図

寸法

型式	D3	D	D2	D5	S	B	L5	C1	H1	L3	D4	L4	A°
F-M05070PHSA	M5X0.8	5	18	11	9	8	4	6	27	10	8.5	36	13
F-M06100PHSA	M6X1	6	20	13	11	9	5	6.75	30	12	10	40	13
F-M08125PHSA	M8X1.25	8	24	16	14	12	5	9	36	16	12.5	48	14
F-M10125PHSA	M10X1.25	10	28	19	17	14	6.5	10.5	43	20	15	57	13
F-M12125PHSA	M12X1.25	12	32	22	19	16	6.5	12	50	22	17.5	66	13
F-M14125PHSA	M14X1.5	14	36	25	22	19	8	13.5	57	25	20	75	16
F-M16125PHSA	M16X1.5	16	40	27	24	21	8	15	64	28	22	84	15
F-M18150PHSA	M18X1.5	18	44	31	27	23	10	16.5	71	32	25	93	15
F-M20150PHSA	M20X1.5	20	50	34	30	25	10	18	77	33	27.5	102	14
F-M27200PHSA	M27X2	30	70	50	41	37	15	25	110	51	40	145	17

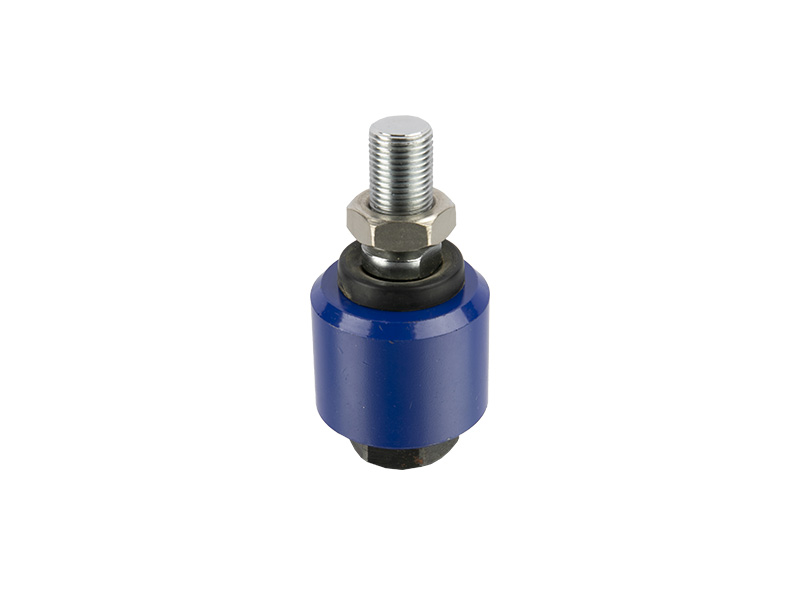

FDJT ピストン浮動 Jiont外形寸法図

寸法

型式	MI	MJ	MA	MB	MD	ME	MF	MH	MP	MC	MO	MG
F-M06100FDJT	M6X1	M6X1	35	13	12	16	8	6	10	5	10	5
F-M08125FDJT	M8X1.25	M8X1.25	53	20	18	24	12	8	13	6	14	6
F-M10125FDJT	M10X1.25	M10X1.25	58	22	21	26	13	10	17	7	17	6
F-M12125FDJT	M12X1.25	M12X1.25	64	22	24	32	15	12	19	8	19	7
F-M16150FDJT	M16X1.5	M16X1.5	90	27	36	45	23	17	27	12	24	8
F-M20150FDJT	M20X1.5	M20X1.5	102	32	40	53	28	22	32	13	30	10
F-M27200FDJT	M27X2	M27X2	120	37	48	60	35	26	41	15	36	12

DN /DSN ミニシリンダーアクセサリー

FA 外形寸法図

寸法

シンボル	B	C (DN、DSN シリーズ)	C(DS/DT シリーズ)			BB	BC	BD	BE	BF	BP	F
内径ストローク	B	C (DN、DSN シリーズ)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
8	28	46	71	-	-	3	22	-	40	30	4.5	12
10	28	46	71	-	-	3	22	-	40	30	4.5	12
12	38	50	75	-	-	4	30	-	52	40	5.5	17
16	37	55	80	105	-	4	30	-	52	40	5.5	16
20	43	64	89	114	139	5	40	-	66	50	6.6	16
25	50	66	91	116	141	5	40	-	66	50	6.6	22
32	48	72	97	122	147	5	45	20	80	60	7	18
40	51	72	97	122	147	5	50	30	100	80	9	20

LB 外形寸法図

寸法

シンボル	B	AA(DN、DSN シリーズ)	AA (DS/DT シリーズ)			AB	AC(DN、DSN シリーズ)	AC (DS/DT シリーズ)			AD	AE	AF	AH	AL	AP	AQ	AT	F
内径ストローク	B	AA(DN、DSN シリーズ)	0-50	50-100	100-150	AB	AC(DN、DSN シリーズ)	0-50	50-100	100-150	AD	AE	AF	AH	AL	AP	AQ	AT	F
8	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
10	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
12	38	90	115	-	-	-	78	103	-	-	-	42	32	20	14	5.5	6	4	17
16	37	95	120	145	-	-	83	108	133	-	-	42	32	20	14	5.5	6	4	16
20	43	114	139	164	189	-	98	123	148	173	-	54	40	25	17	6.6	8	5	16
25	50	116	141	166	191	-	100	125	150	175	-	54	40	25	17	6.6	8	5	22
32	48	118	143	168	193	49	104	129	154	179	28	66	52	28	16	7	7	5	18
40	51	132	157	182	207	58	112	137	162	187	30	80	60	33	20	9	10	5	20

SDB 外形寸法図

寸法

シンボル	D	Q	CA	CB(MAL シリーズ)	CB(MSAL/MTAL シリーズ)			CD	CF	CH	CT	CP	CQ
内径ストローク	D	Q	CA	CB(MAL シリーズ)	0-50	50-100	100-150	CD	CF	CH	CT	CP	CQ
8	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
10	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
12	13	12.1	23.3	91	116	-	-	25	15	27	3	5.5	18.1
16	13	12.1	23.3	98	123	148	-	25	15	27	3	5.5	18.1
20	16	16.1	30	115	140	165	190	32	20	30	4	6.5	24.1
25	16	16.1	30	126	151	176	201	32	20	30	4	6.5	24.1
32	19.5	20.1	34.6	135	160	185	210	41	24	35	4	9	28.1
40	26	20.1	36.6	138	163	188	213	52	30	40	5	9	30.1

I ナックル外形寸法図

寸法

型式	NB	NC	ND	NE	NF	NG	NH	NM	Bore	8	10	12	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	Adapted fitting form	√	√
F-M06100I	12	5	21	28	8.5	8	M6x1	6				√	√
F-M08125I	16	8	30	40	11	15	M8x1.25	8						√
F-M10125I	20	10	40	52	15	18	M10x1.25	10							√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12
F-M14150I	28	14	56	72	28	21	M14x1.5	14									√

CK ナックル外形寸法図

寸法

型式	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4X0.7	8	16	4	21	4	8	11	8	DSN8、DSN10
F-M06100CK	M6x1	12	24	6	31	6	10	16	12	DSN12、DSN16
F-M08125CK	M8x1.25	16	32	8	42	8	14	20	16	DSN20
F-M10125CK	M10x1.25	20	40	10	52	10	18	25.5	20	DSN25、 DSN32
F-M12125CK	M12x1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14x1.5	27	56	14	72	14	24	29.5	28	DSN40
F-M16150CK	M16x1.5	32	64	16	83	16	26	38.5	32
F-M20150CK	M20x1.5	40	80	20	105	20	34	47	40

MA/MAC ミニシリンダーアクセサリー

FA 外形寸法図

寸法

シンボル	B	C(MA シリーズ)	C(MSA/MTA シリーズ)			BB	BC	BD	BE	BF	BP	F
内径ストローク	B	C(MA シリーズ)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	60	85	110		3	26		52	40	5.5	16
20	40	76	101	126	151	4	38	-	64	50	6.5	12
25	44	76	101	126	151	4	38	-	64	50	6.5	14
32	44	76	101	126	151	4	47	33	72	58	6.5	14
40	46	77	102	127	152	4	50	36	84	70	6.5	14

LB 外形寸法図

寸法

シンボル	B	AA(MA シリーズ)	AA(MSA/MTA シリーズ)			AB	AC (MAL シリーズ)	AC(MSAL/MTAL シリーズ)			AE	AF	AH	AL	AP	AQ	AT	F
内径ストローク	B	AA(MA シリーズ)	0-50	50-100	100-150	AB	AC (MAL シリーズ)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	98	123	148	-	25	86	111	136	-	44	32	20	13	5.5	6	3	16
20	40	122	147	172	197	25	106	131	156	181	54	40	25	15	6.5	8	3	12
25	44	122	147	172	197	29	106	131	156	181	54	40	25	15	6.5	8	3	14
32	44	142	167	192	217	19	126	151	176	201	59	45	32	25	6.5	8	4	14
40	46	143	168	193	218	21	127	152	177	202	64	50	36	25	6.5	8	4	14

SDB 外形寸法図

寸法

シンボル	D	S	Q	CA	CB(シリーズ)	CB (MSA/MTA シリーズ)			CD	CE	CF	CH	CT	CP	CQ
内径ストローク	D	S	Q	CA	CB(シリーズ)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	107	132	157	-	23	-	12	20	2	5.5	16
20	21	12	16	51	128	153	178	203	48	67	32	32	3	6.5	22
25	21	12	16	51	132	157	182	207	48	67	32	32	3	6.5	22
32	27	15	16	51	135	160	185	210	52	67	36	36	4	6.5	24
40	27	15	20	55	138	163	188	213	56	71	40	40	4	6.5	28

I ナックル外形寸法図

寸法

型式	NB	NC	ND	NE	NF	NG	NH	NM	Bore	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	Adapted fitting form
F-M06100I	12	5	21	28	8.5	8	M6x1	6		√
F-M08125I	16	8	30	40	11	15	M8x1.25	8			√
F-M10125I	20	10	40	50	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√

MAL/MALC ミニシリンダーアクセサリー

FA 外形寸法図

寸法

シンボル	B	C(MAL シリーズ)	C (MSAL/MTAL シリーズ)			BB	BC	BD	BE	BF	BP	F
内径ストローク	B	C(MAL シリーズ)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	52	77	102	-	3	26	-	52	40	5.5	14
20	40	70	95	120	145	4	38	-	64	50	6.5	12
25	44	70	95	120	145	4	38	-	64	50	6.5	14
32	44	70	95	120	145	4	47	33	72	58	6.5	14
40	46	92	117	142	167	4	50	36	84	70	6.5	14

LB 外形寸法図

寸法

シンボル	B	AA(MAL シリーズ)	AA(MSAL/MTAL シリーズ)			AB	AC(MAL シリーズ)	AC(MSAL/MTAL シリーズ)			AE	AF	AH	AL	AP	AQ	AT	F
内径ストローク	B	AA(MAL シリーズ)	0-50	50-100	100-150	AB	AC(MAL シリーズ)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	90	115	140	-	25	78	103	128	-	44	32	20	13	5.5	6	3	14
20	40	116	141	166	191	25	100	125	150	175	54	40	25	15	6.5	8	3	12
25	44	116	141	166	191	29	100	125	150	175	54	40	25	15	6.5	8	3	14
32	44	136	161	186	211	19	120	145	170	195	59	45	32	25	6.5	8	4	14
40	46	158	183	208	233	21	142	167	192	217	64	50	36	25	6.5	8	4	14

SDB 外形寸法図

寸法

シンボル	D	S	Q	CA	CB(MAL シリーズ)	CB(MSAL/MTAL シリーズ)			CD	CE	CF	CH	CT	CP	CQ
内径ストローク	D	S	Q	CA	CB(MAL シリーズ)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	96	121	146	-	23	-	12	20	2	5.5	16
20	21	12	16	51	122	147	172	197	48	67	32	32	3	6.5	22
25	21	12	16	51	126	151	176	201	48	67	32	32	3	6.5	22
32	27	15	16	51	129	154	179	204	52	67	36	36	4	6.5	24
40	27	15	20	55	153	178	203	228	56	71	40	40	4	6.5	28

I ナックル外形寸法図

寸法

型式	NB	NC	ND	NE	NF	NG	NH	NM	内径	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	適合フィッティングフォーム
F-M06100I	12	5	21	28	8.5	8	M6x1	6		√
F-M08125I	16	8	30	40	11	15	M8x1.25	8			√
F-M10125I	20	10	40	52	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√

制御機器

バルブマニホール

駆動機器

調質機器

補助機器

ダウンロード

2D/3D CAD

鉄道

商用車

軽工業紡織

医療機器

工場自動化

技術開発

品質管理

実績

会社概要

沿革

ニュース

採用情報

Webメニュー

製品検索

言語

メニューを終了します

シリンダ用アクセサリ

製品

シリンダーシリンダー

お問い合わせ

国内営業部：

国内営業部：

電話番号：

Webメニュー

製品検索

言語

共有

メニューを終了します

シリンダ用アクセサリ

製品

シリンダーシリンダー

お問い合わせ

国内営業部：

国内営業部：

電話番号：
