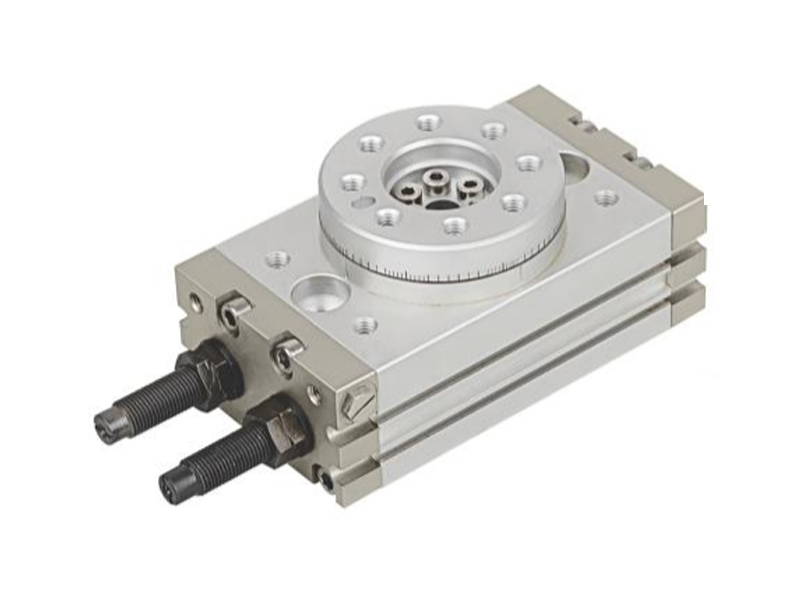

JSABシリーズロータリーテーブル（ラックピニオンスタイル）

JSABシリーズロータリーテーブル（ラックピニオンスタイル）

特徴：

1.ロータリーテーブルタイプ、ワークピースを簡単にインストールできます
2。中空シャフトを使用して、ワイヤーまたはエアパイプを導入できます
3.標準角度調整デバイス、調整角範囲は大きい（0〜190°）
4.内蔵磁気リング、センサーはを取り付けることができます

  • 製品パラメーター

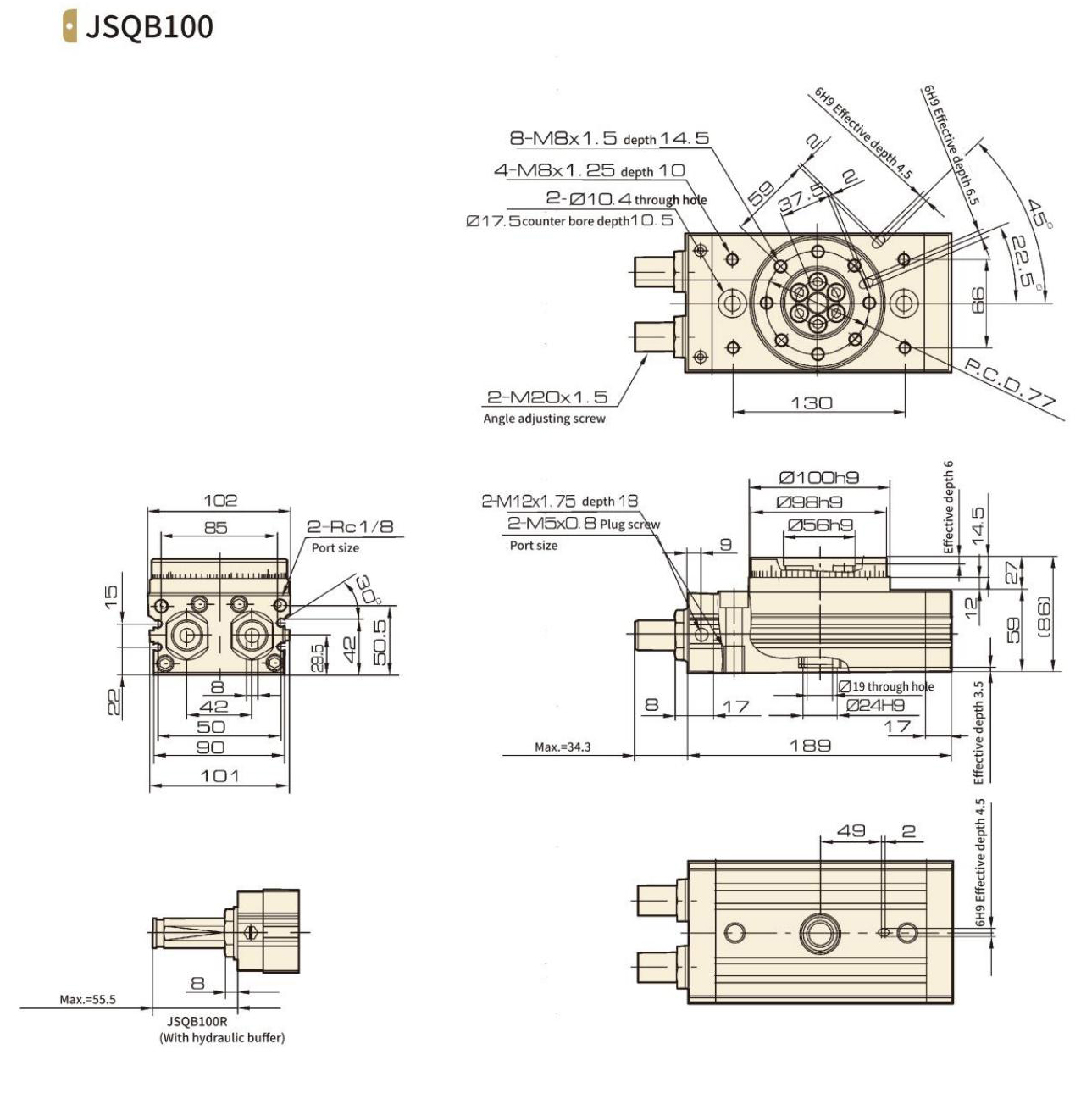

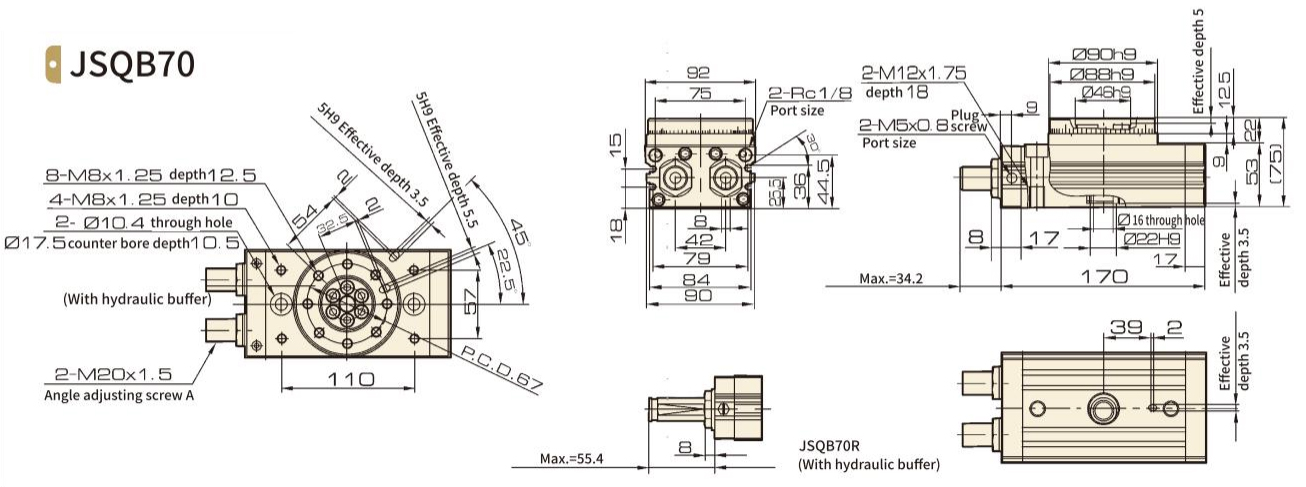

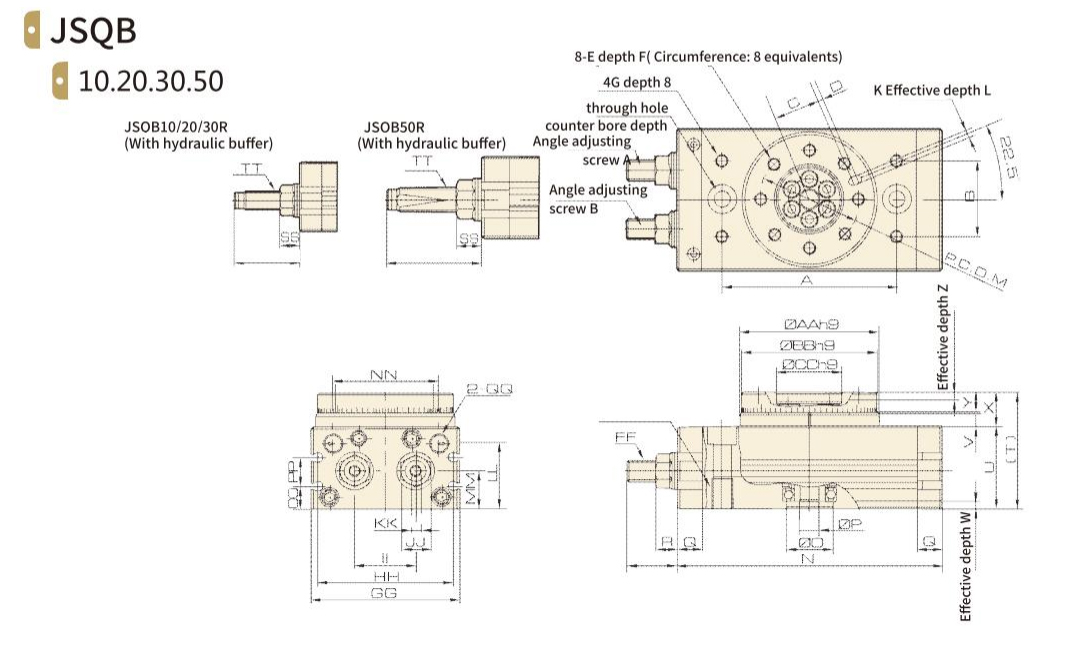

  • 外形寸法図

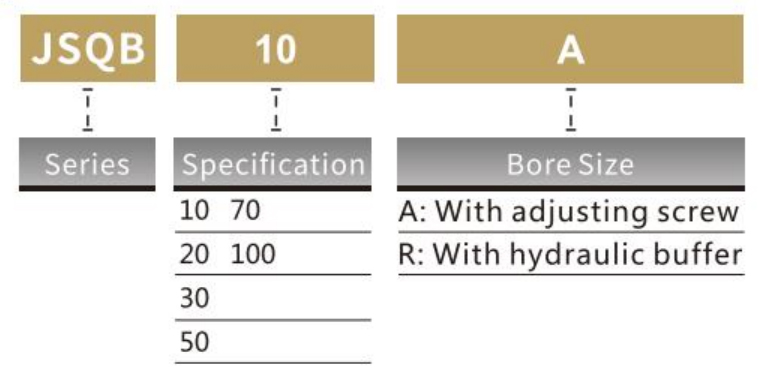

形番表示方法

ストローク/センサー型式

コード

センサー型式

10

JEL-07D

20

30

50

70

100

[注]センサー特定の順序付けコードについては、P173を参照してください。

仕様

内径サイズ 10 20 30 50 70 100
流体 空気（非潤滑）
作動方式 複動片ロッド
操作圧力範囲 0.15〜0.7mpa
周囲温度 -10〜60℃（凝縮なし）
クッション ゴムバッファー（標準）/油圧バッファー（オプション）
有効化
位置数		 調整ネジ付き 0.007J 0025J 0.048J 0.081J 0.24J 0.32J
油圧バッファー付き 0.039J 0.116J 0.294J 1.1J 1.6J
角度調整範囲 0〜190°

最大角度		 190°

安定した揺れ
時間範囲		 調整ネジ付き 0.2〜1.0S/90° 0.2〜1.5S/90° 0.2〜2.0s/90°
油圧バッファー付き 0.2〜0.7S/90° 0.2〜1.0S/90°
接続口径 M5x0.8 1/8

[注]：バッファーの最大許容推力により、アクチュエーターの最大動作圧力が決定されます。
