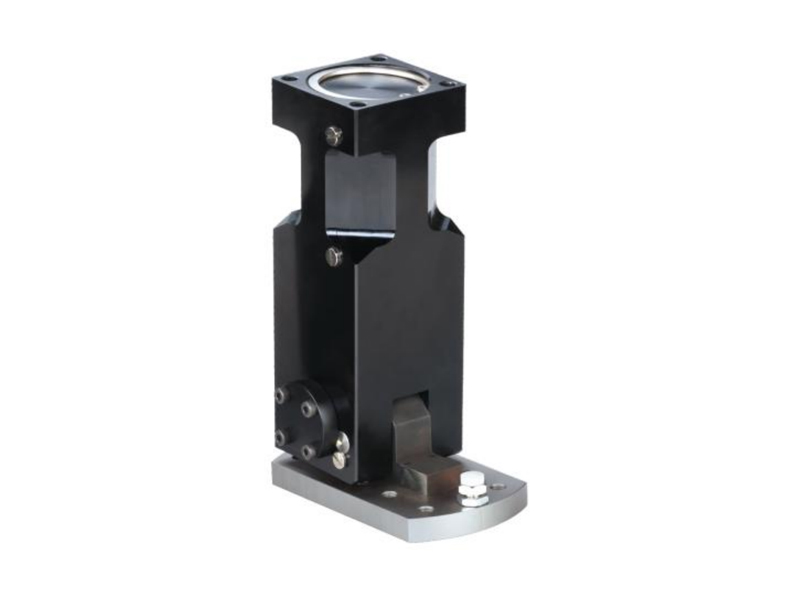

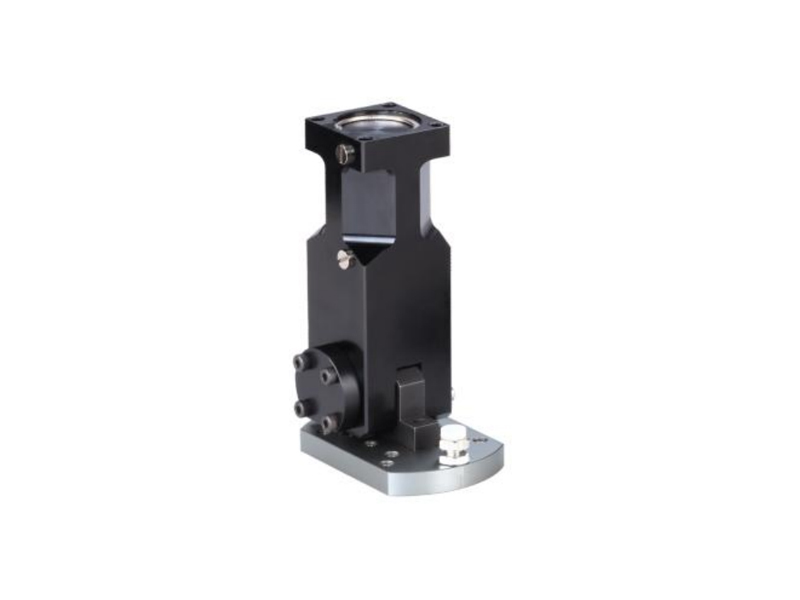

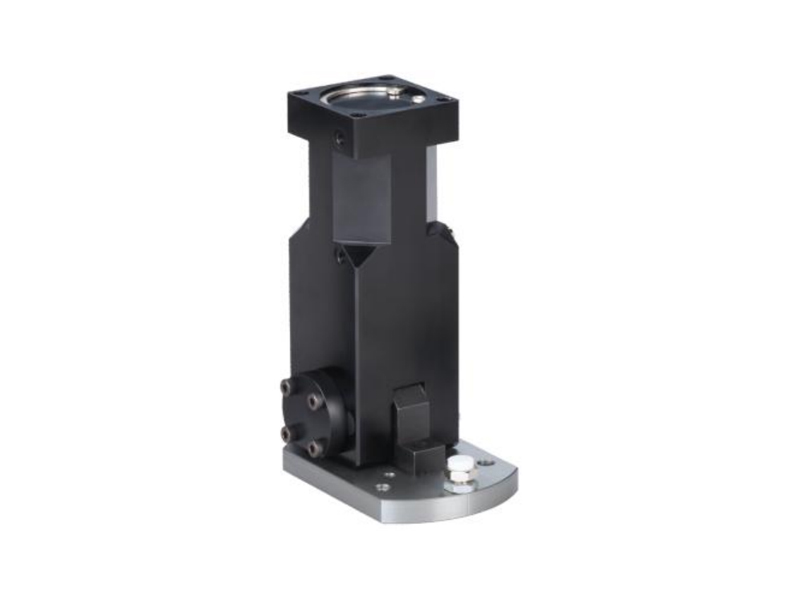

PPRMシリーズロータリアクチュエータ

PPRMシリーズロータリアクチュエータ

特徴：

1.1。回転角90。
2.シリンダーが二重の力を伸ばし、シリンダー出力要件を効果的に増加させました。
3.新しい電源接続メカニズムにより、接続パイプが減少します。
4.フロントピストンシャフトの穴は、エンジニアリングプラスチックベアリングで押されており、シャフトとシャフトの穴の間の摩擦を効果的に減らすことができます。
5.ピストンシールは、荷重がシリンダーの期待されるときに、より長いサービス寿命を提供するために特別な複合材料を採用します。
6.接続プレートはステンレス鋼のネジスリーブを採用しています。

  • 製品パラメーター

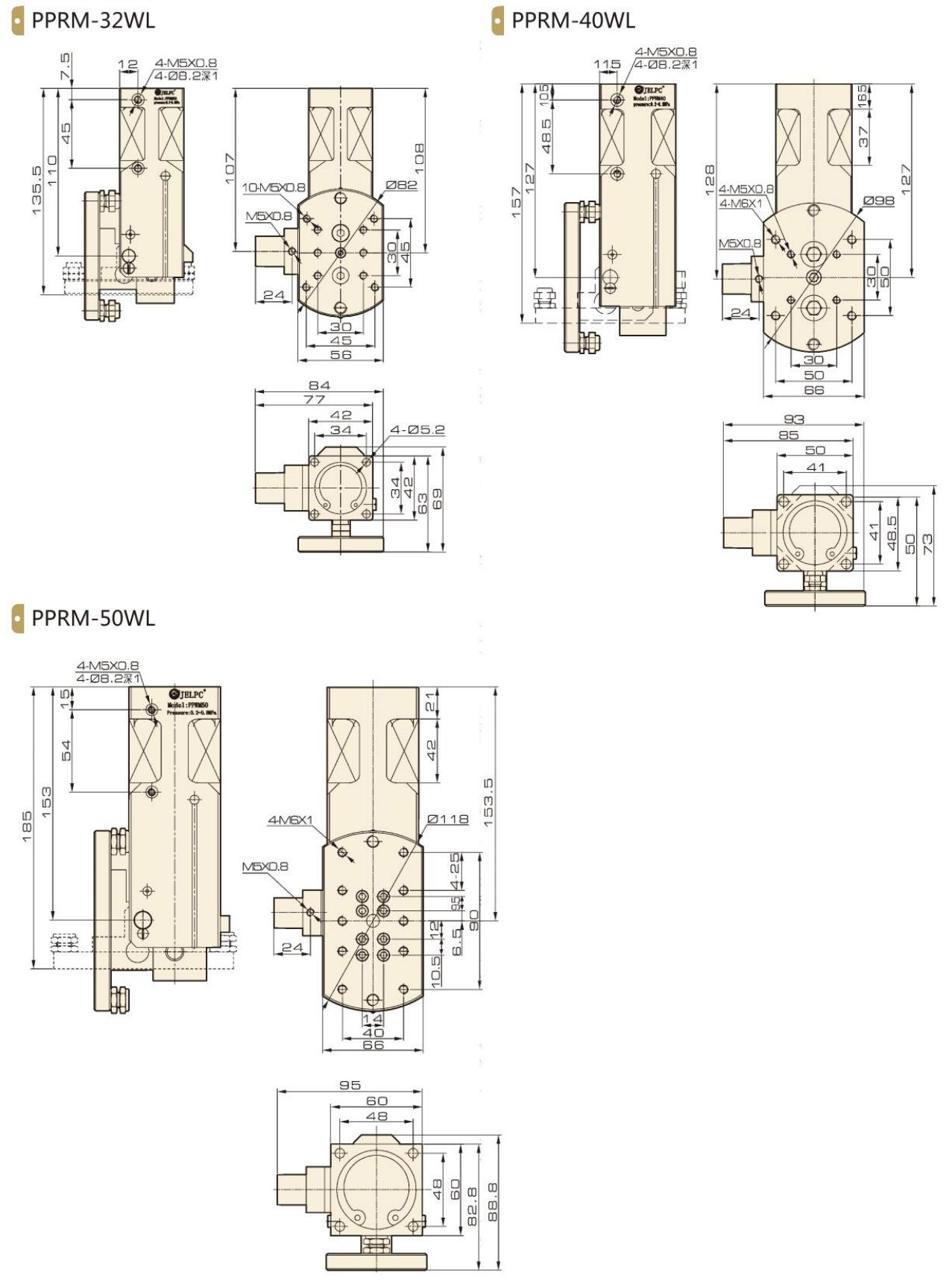

  • 外形寸法図

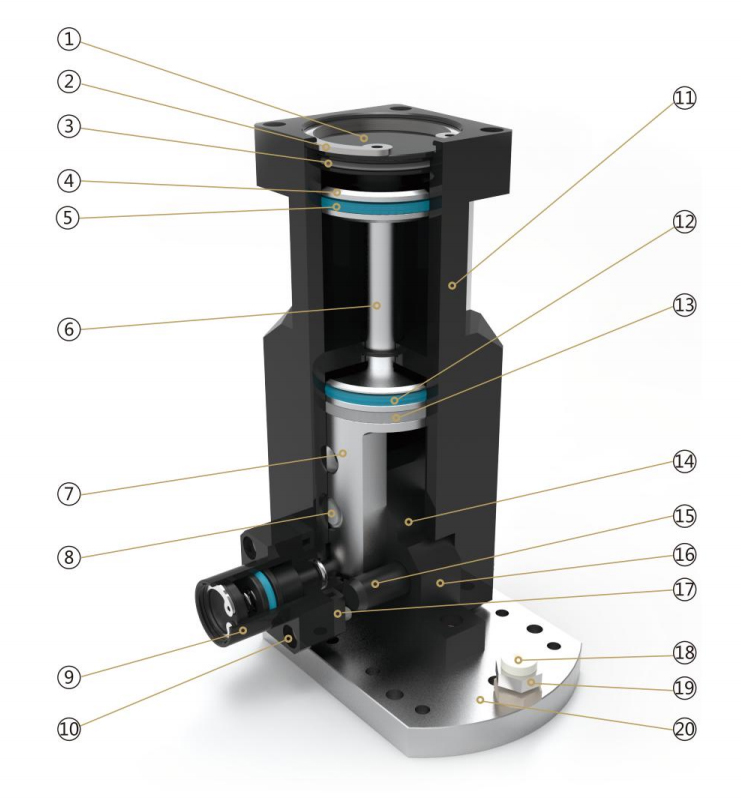

内部構造

部品

番号 名称 番号 名称 番号 名称
1 バックカバー 8 ベアリング 15 長いピン
2 穴のサークリップ 9 ロック 16 接続ベース
3 oリング 10 ソケットヘッドキャップネジ 17 スペーサー
4 小さなピストン 11 バレル 18 衝突防止ガスケット
5 Cリング 12 Yリング 19 衝突防止ネジ
6 ピストンロッド 13 磁石 20 接続プレート
7 ビッグピストン 14 ピン

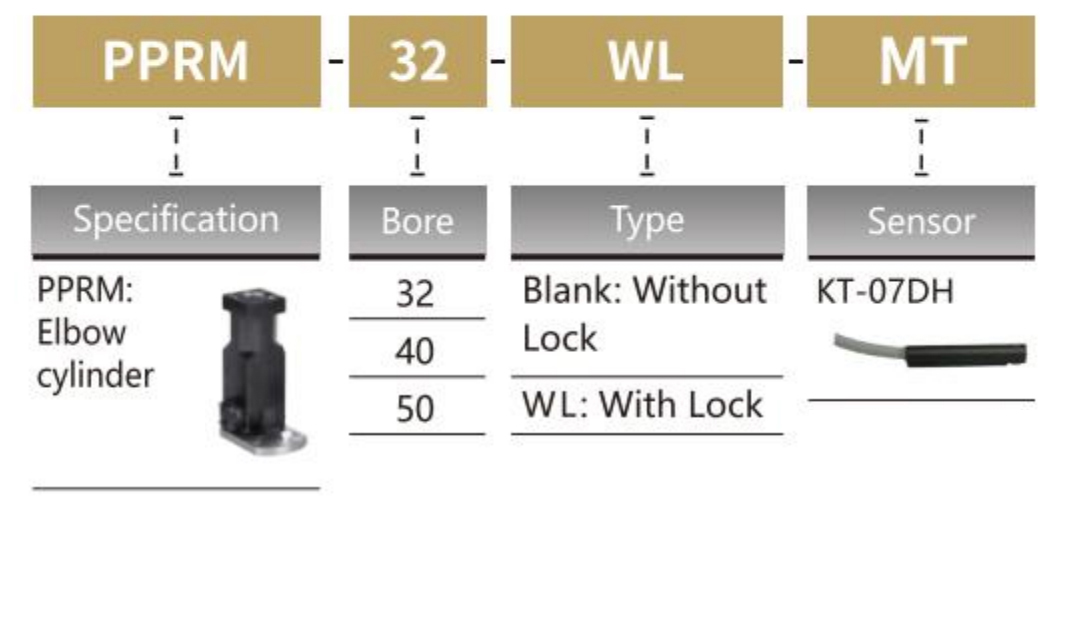

形番表示方法

*標準ワイヤの長さは1メートルです。他の長さを指定してください。


仕様

型式

PPRM-32WL

PPRM-40WL

PPRM-50WL

接続口径

M5x0.8

流体

40ミクロンろ過空気

動作圧力

0.2〜0.8MPa

最高耐圧

20MPA

動作温度

-20〜80o℃

回転角

90°

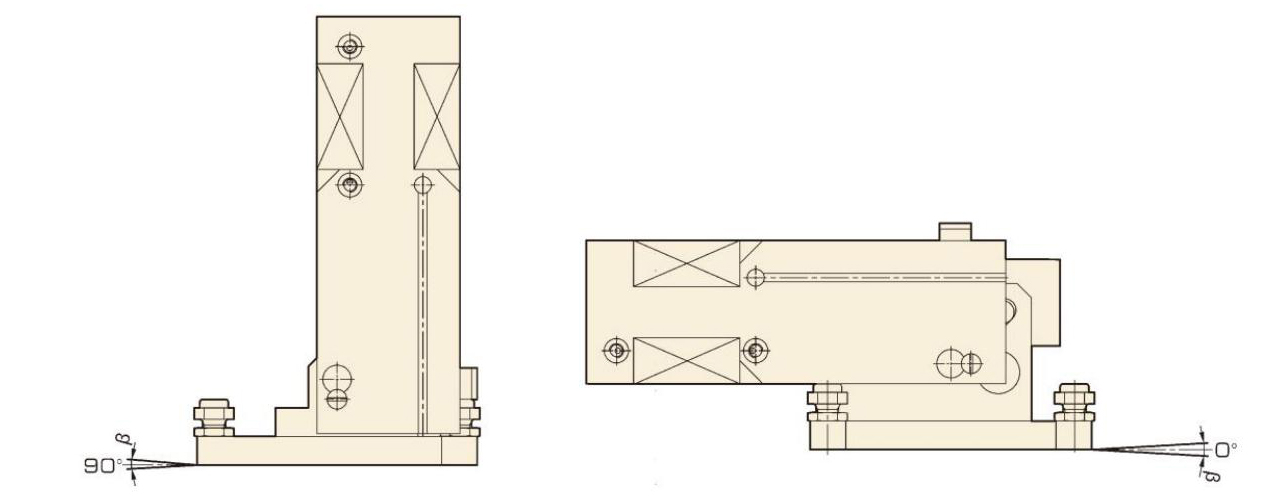

調整可能な角度

±2°

±4°

±3°

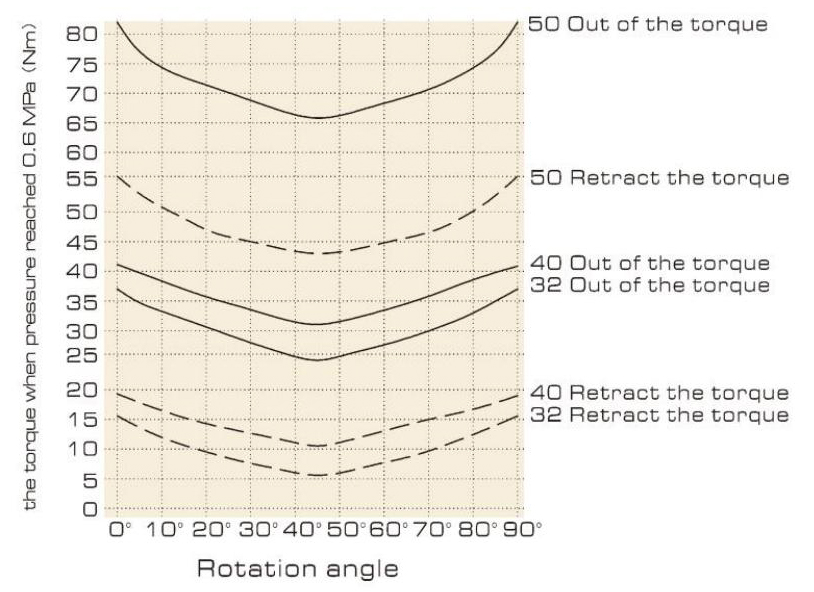

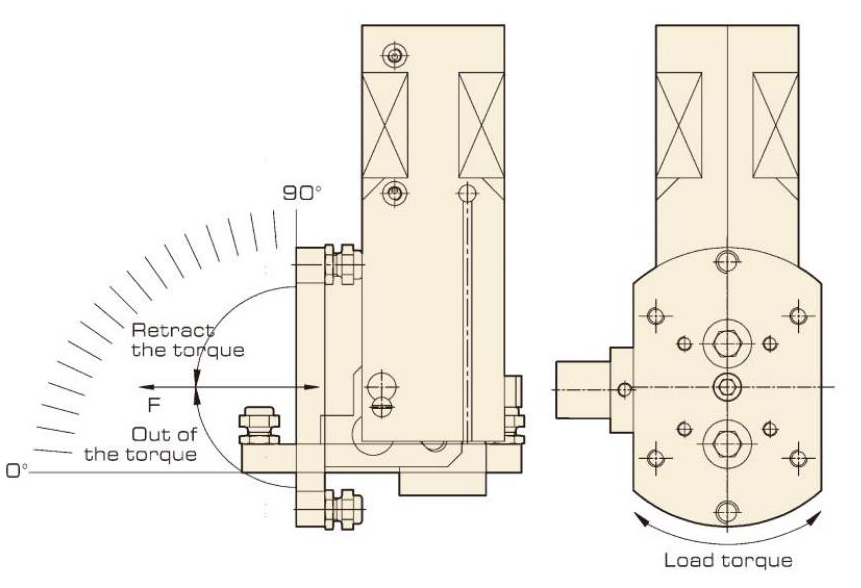

圧力0.6 MPaの場合、シリンダーのトルク

> 9.5nm

> 24nm

> 45nm

重量

500g

1050g

1635g
