シリンダ用アクセサリ

鉄道 / 製品情報 / 駆動機器 / シリンダ用アクセサリ / センサー

製品

センサー

センサー

  • 製品パラメーター
  • 外形寸法図

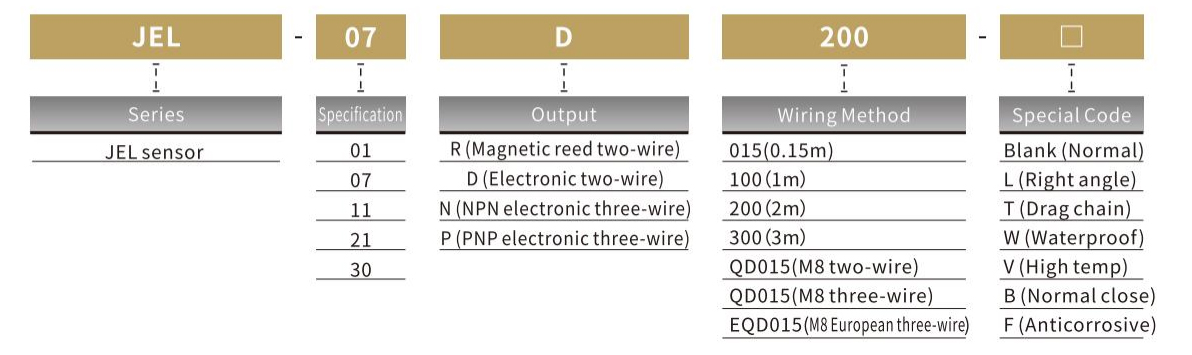

形番表示方法

仕様

シリーズ r d n p
特性\配線図
配線モード ツーワイヤー 三線
ロジックの切り替え SPSTは通常開きます ソリッドステート出力。正常に開いています
スイッチタイプ リードスイッチ 固バルブ状態 現在の沈没 現在のソーシング
動作電圧 5 - 240V DC/AC 10-28VDC 5-30VDC
最高スイッチング電流 100mamax 4-40MAマックス 200mAマックス
スイッチング範囲 10W最大 1.5W最大 6Wマックス
現在の消費 - 8MA @24V DCMAX
内部電圧ドロップ 3.0V最大 1.5V最大
漏れ電流 - 1MAマックス 0.01mAマックス
インジケータ 赤いLED 赤いLED グリーンLED
ケーブル ∮3.22CPVC ∮3.23CPVC
温度範囲 -10〜70℃
エンクロージャー分類 IEC 529 IP 67

コード仕様

センサー型式 JEL-01 JEL-07 JEL-11 JEL-21 JEL-30 シリンダー
シリンダー型式\シリンダー溝図 シリンダをインストールする必要があります
SI すべてのシリーズ ●
SQ/DNT すべてのシリーズ ●
SQ 125 ● PMA12
160 ● PMA16
200 ● PMA16
250 ● PI5
320 ● PI7
SC 32 ● PMA6
40 ● PMA6
50 ● PMA6
63 ● PMA8
80 ● PMA10
100 ● PMA10
125 ● PMA12
SU 32 ● PI2
40 ● PI2
50 ● PI2
63 ● PI3
80 ● PI4
100 ● PI4
125 ● PI5
DN/DSN 8 ● SKB-8
10 ● SKB-10
12 ● SKB-12
16 ● SKB-16
20 ● SKB-20
25 ● SKB-25
32 ● SKB-32
40 ● SKB-40
MA/MAC 12 ● SKB-12
16 ● SKB-16
20 ● SKB-20
25 ● SKB-25
32 ● SKB-32
40 ● SKB-40
MAL/MALC 16 ● SKL-16
20 ● SKL-20
25 ● SKL-25
32 ● SKL-32
40 ● SKL-40
SDA 12 ●
16 ●
20 ● ●
25 ● ●
32 ● ●
40 ● ●
50 ● ●
63 ● ●
80 ● ●
100 ● ●
CQ2/TCQ2 すべてのシリーズ ●
ADN/TADN すべてのシリーズ ●
TN すべてのシリーズ ●
JGP すべてのシリーズ ●
JXH すべてのシリーズ ●
JXQ すべてのシリーズ ●
JXS すべてのシリーズ ●
JHF2 すべてのシリーズ ●
JHL2 すべてのシリーズ ●
JHY2 すべてのシリーズ ●
JHZ2 すべてのシリーズ ●
JHC2 すべてのシリーズ ●
