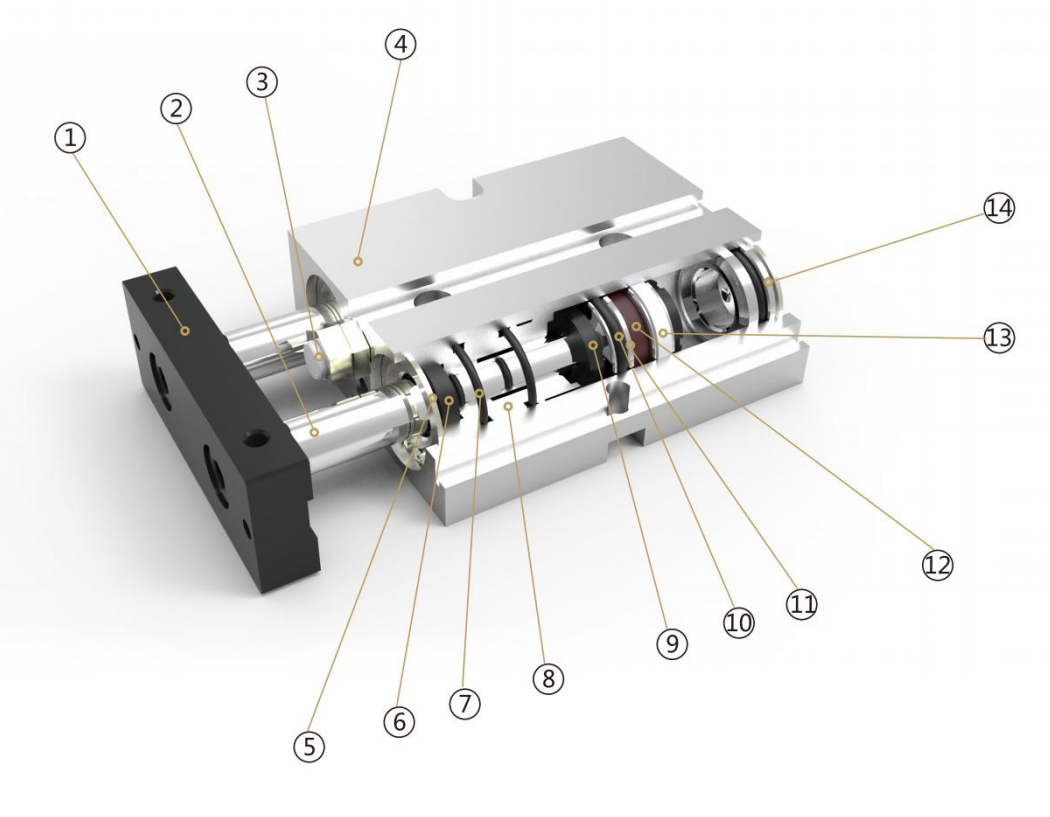

内部構造
部品
| 番号 | 名称 | 番号 | 名称 |
| 1 | 固定プレート | 8 | フロントカバー |
| 2 | ピストンロッド | 9 | 衝突防止洗浄機 |
| 3 | 衝突防止ヘッド | 10 | ピストンシール |
| 4 | シリンダーボディ | 11 | ピストン |
| 5 | 穴のサークリップ | 12 | 磁石 |
| 6 | シャフトシール | 13 | 摩擦防止リング |
| 7 | oリング | 14 | バックカバー |

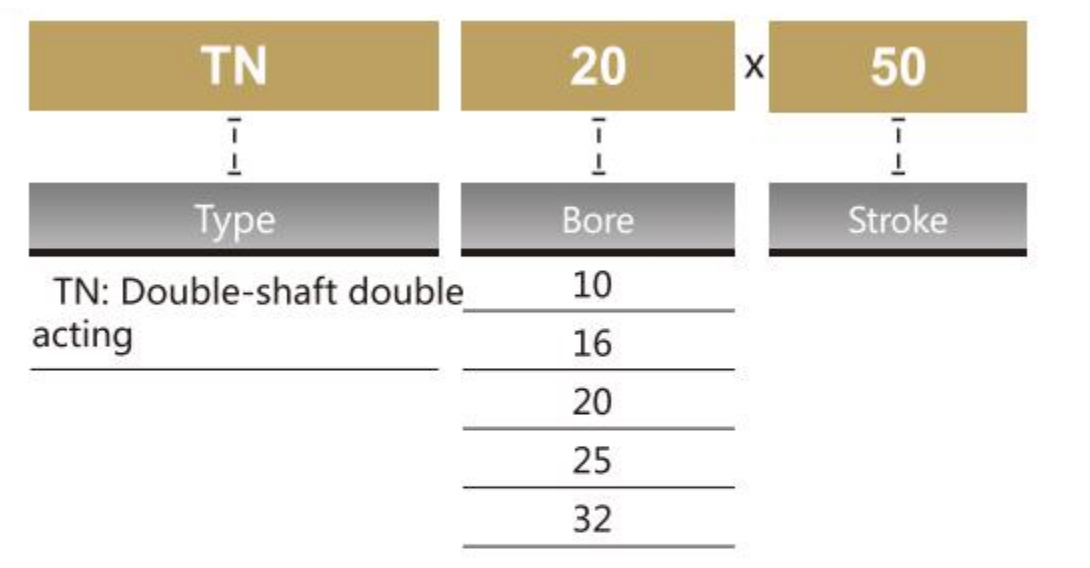

形番表示方法

*TNシリーズは磁気リングを取り付けました。
*センサー型式JEL-1L、特定の順序付けコードについては、P173を参照してください。

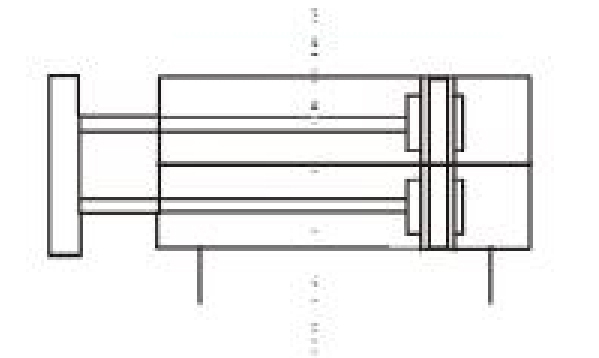

シンボル

仕様
|
内径(mm) |
10 |
16 |
20 |
25 |
32 |
|
流体 |
空気 |
||||
|
作動方式 |
複動片ロッド |
||||
|
操作圧力範囲 |
0.15〜1.0mpa |
||||
|
圧力抵抗を確保します |
1.5MPA |
||||
|
操作温度範囲 |
-10〜70°C |
||||
|
操作速度範囲 |
30〜500 mm/s |
||||
|
調整可能なストローク |
-10〜0 mm |
||||
|
クッション |
利用不可 |
クッションガスケット |
|||
|
非回転の領主 |
±0.4° |
±0.3° |
|||
|
接続口径 |
M5x0.8 |
1/8 |
|||
*マックス。動作圧力は最大の対象です。水緩衝バッファーの負荷。
ストローク
| 内径(mm) | 標準ストローク | 最大ストローク | 許容ストローク |
| 10 | 10 20 30 40 50 6070 | 70 | 100 |
| 16 | 10 20 30 40 50 60 70 80 90 100 125150 | 150 | 200 |
| 20 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 25 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 32 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |

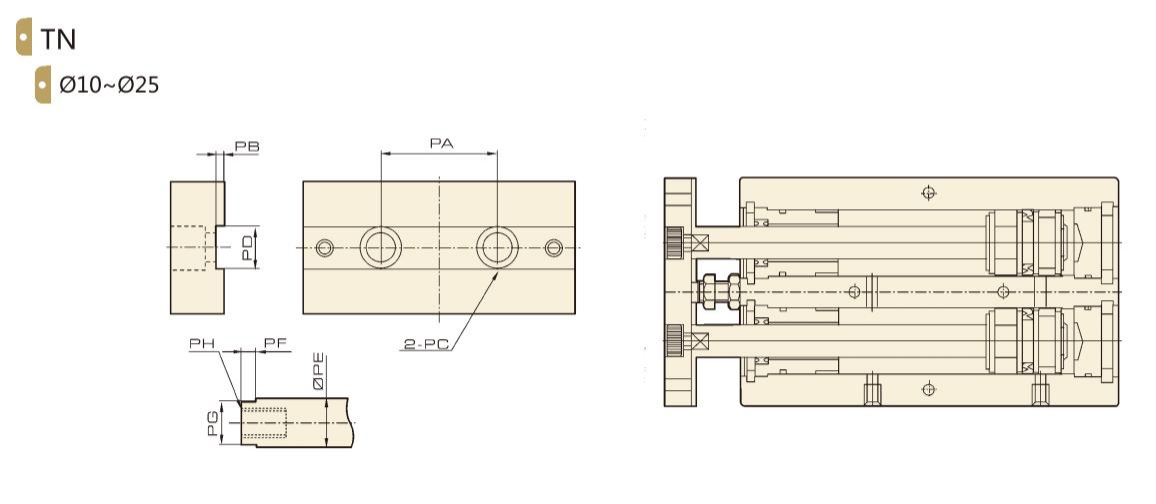

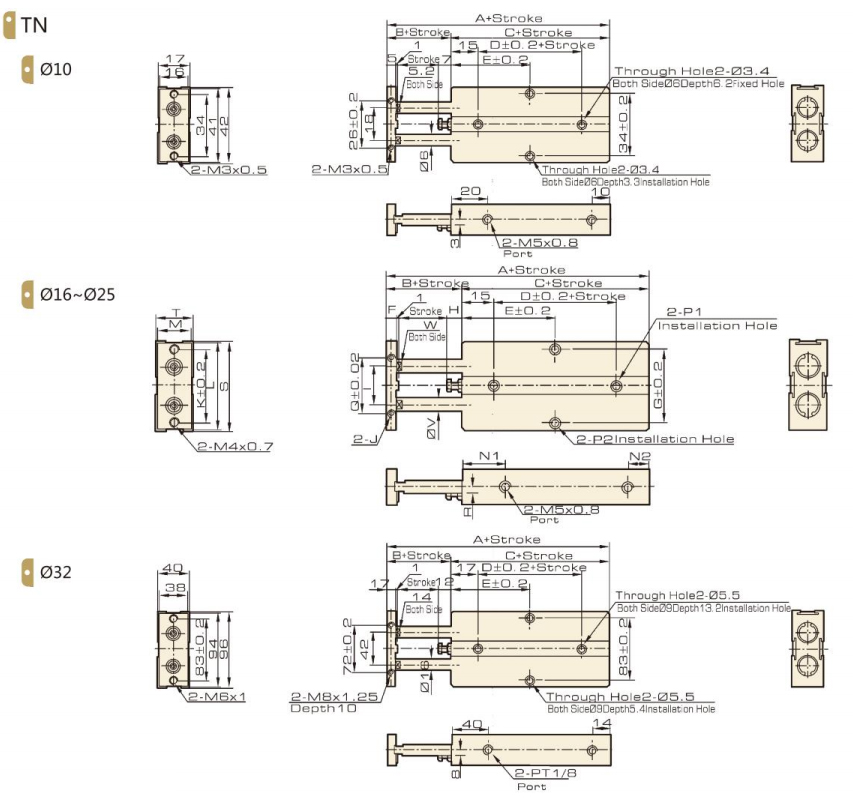

外形寸法図

寸法
| 内径/シンボル | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | ∅6.2深さ3.5 mm、スルーホール:∅4.5 | 5.2 | 6 | 3 | 5 | m3×0.5深さ5mm |
| 16 | 24 | 1 | ∅7.8深さ4.6 mm、スルーホール:∅4.5 | 6.2 | 8 | 3 | 6 | M4×0.7深さ46mm |
| 20 | 28 | 1 | ∅11ディープ6.8 mm、スルーホール:∅4.5 | 8.2 | 10 | 3 | 8 | M6×1ディープ48mm |
| 25 | 34 | 1 | ∅11ディープ6.8mm、スルーホール:∅4.5 | 10.2 | 12 | 3 | 10 | M6×1ディープ48mm |
| 32 | 42 | 2 | ∅17深さ12 mm、穴:∅4.5 | 14.2 | 16 | 3 | 14 | M10×1.5深さ14mm |

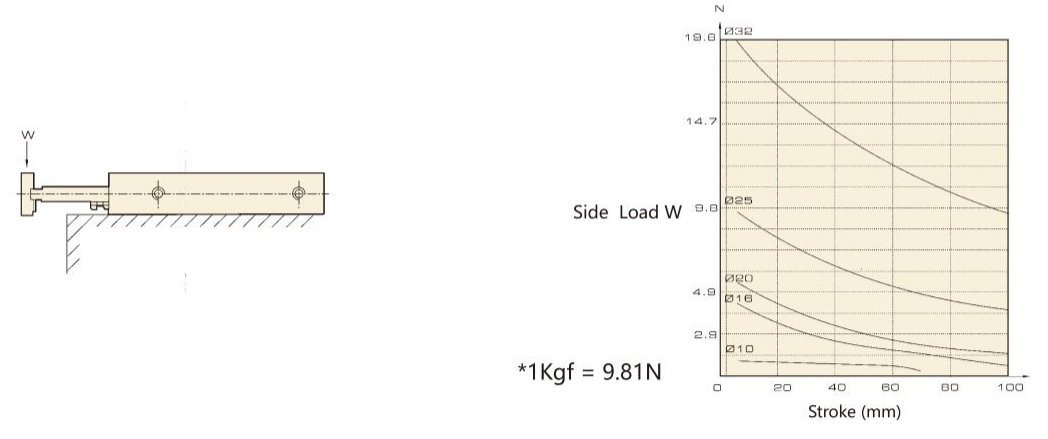

許容サイズの負荷
外形寸法図
|
内径シンボル |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||||||||||
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
|||||||||
|
16 |
68 |
15 |
53 |
20 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
8 |
47 |
6 |
24 |
|
20 |
78 |
20 |
58 |
20 |
35 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
10 |
55 |
9 |
28 |
|
25 |
81 |
19 |
62 |
30 |
40 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
92.5 |
105 |
10 |
66 |
8 |
34 |
| 内径シンボル | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4×0.7深さ5 | 47 | 53 | 20 | 22 | 10 | 両側:∅7.5深さ:7.2mm、スルーホール:∅4.5 | 両側:∅8深さ:4.4mm、スルーホール:∅4.5 | 34 | 3 | 54 | 21 | 8 | 6.2 |
| 20 | M4×0.7深さ5 | 55 | 61 | 24 | 25 | 12 | 両側:∅7.5深さ:7.2mm、スルーホール:∅4.5 | 両側:∅8深さ:4.4mm、スルーホール:∅4.5 | 44 | 3.5 | 62 | 25 | 10 | 8。1 |
| 25 | M4×0.8深さ6 | 66 | 72 | 27 | 30 | 12 | 両側:∅7.5深さ:7.2mm、スルーホール:∅4.5 | 両側:∅8深さ:4.4mm、スルーホール:∅4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |
| 内径シンボル | A | B | C | D | E | |||||||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||||||||||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 | |||||||||
| 32 | 108 | 30 | 78 | 35 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | |||||||||
