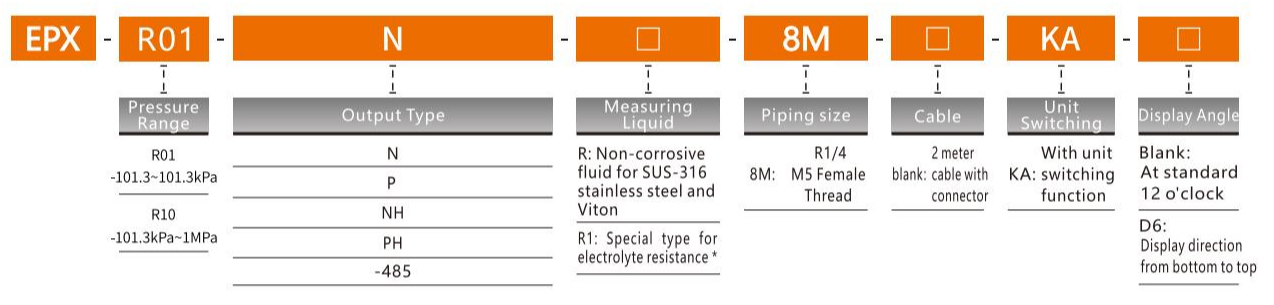

形番表示方法

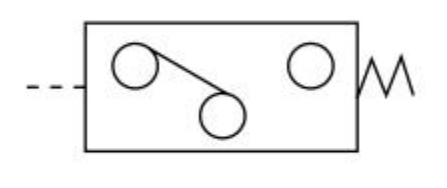

シンボル
仕様
| アイテム | 標準タイプ | ||
| 低圧アプリケーションEPX-R01 | 高圧アプリケーションEPX-R10 | ||
| 圧力センシング要素 | 拡散半導バルブ圧力センサー | ||
| 適用可能な液バルブ | 空気または非腐食性SUS316L液 | ||
| 圧力フォーム | ゲージ圧力 | ||
| 定格圧力範囲 | -101.3〜101.3kpa | 101.3kpa〜1mpa | |
| 圧力範囲を設定します | -101.3〜101.3kpa | -101.3kpa〜1mpa | |
| ユニット表現 | KPA | MPA | |
| 表現の最小単位 | 0.1kpa | 0.001MPA | |
| ユニットスイッチング機能 | MPA、kpa.kgf/cm²、bar、psi、mmhg、inchhg | ||
| 保証された耐圧圧力 | 200kpa | 1.5MPA | |
| 再現性の精度 | ±0.2％フルスケール（±2桁以内） | ±0.2％フルスケール（±2桁以内） | |
| 温度特性 （ベンチマークとして20°） |
±0.5フルスケール内 | ±1フルスケール内 | |
| 画面 | 4桁の4桁のトライカラーLEDディスプレイ（ディスプレイ更新サイクル：250ms、1000ms操作キーで選択） | ||
| 光を表示します | 赤、緑、およびオレンジ色のLED（比較出力1アクション表示ライト、比較出力2アクション表示ライト：比較出力がオンになっているとき、ライトが点灯します。 | ||
| 電源電圧 | 12〜24V、DC±10％、P-P10％未満の変動 | ||
| 力 | 通常：840MW未満（35nwin電圧24V未満） 省エネモード：600mwin標準時間（25mwin電圧24V未満）および480MW未満（20mwin電圧24V未満）。 |
||
| スイッチ出力 | 出力形式 | NPNダイオード、オープンコネクタ、最大流入電流：100mA、追加の電圧：30dc未満 （出力OVを比較する場合）、残差電圧：2V以下（流出電流が100mAの場合） |
|
| スイッチ動作 | 通常、操作キーを使用してオープン/通常のクローズを選択します | ||
| 出力モード | シンプルモード/ヒステリックモード/ウィンドウ比較モード | ||
| 応答偏差（ヒステリシス） | 最小1桁（変数） | ||
| 最短応答時間 | 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1000ms、5000ms操作キーで選択します | ||
| 短絡保護 | 標準 | ||
| 環境 抵抗 |
囲い | IP65 | |
| 使用温度範囲 | -10〜50℃、保存：-10〜60℃ | ||
| 湿度範囲の動作 | 35〜85％RH（露または氷ではない）、保存：35〜85％RH | ||
| 電圧に耐える | ターミナルとハウジング間の1分間のAC1000V | ||
| 絶縁抵抗 | DC500V以下では、ターミナルとハウジングの間にMegohmmeterを介して測定された50MQ以上 | ||
| 振動抵抗 | 10〜500Hz、振幅3mm、各方向に2時間xyz | ||
| 耐衝撃性 | 100m/s2（約10g）、xyzin各方向は3回 | ||
| 接続モード | コネクタ | ||
| 接続ポート | M5メススレッドR（PT）1/4男性スレッド | ||
| 重量 | バルブ重：約40g、パッケージ全バルブ：約135g | ||
| シリンダー | EPX配線（コネクタを使用した2mcable）：1 PC | ||
シリンダー型式
| アイテム | |
| シンボル | コンテンツ |

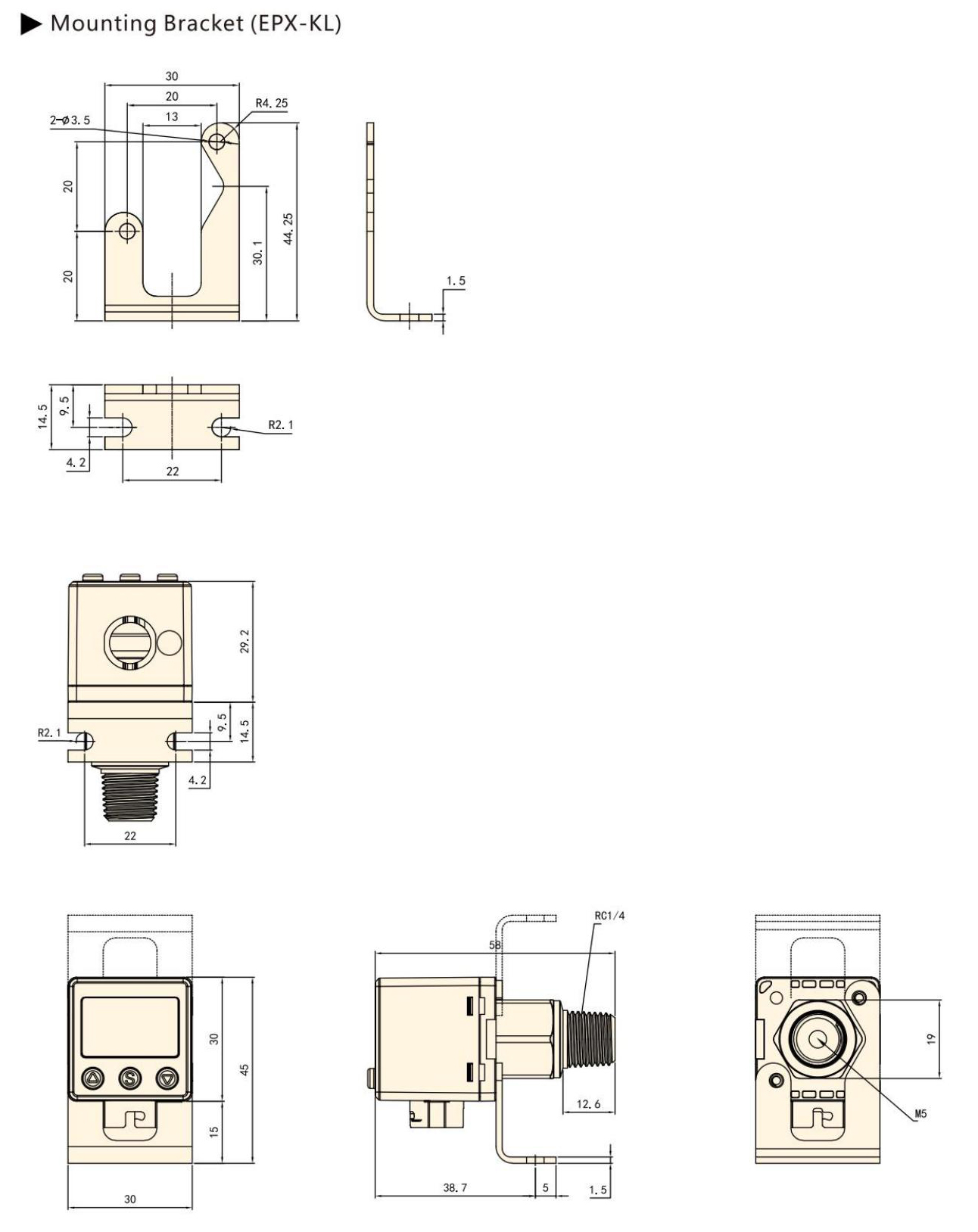

| EPX-KL | 取り付けブラケット（取り付けネジ付き） |
| CPX-ZJT | アダプター（RC1/4からRC1/8、M5） |

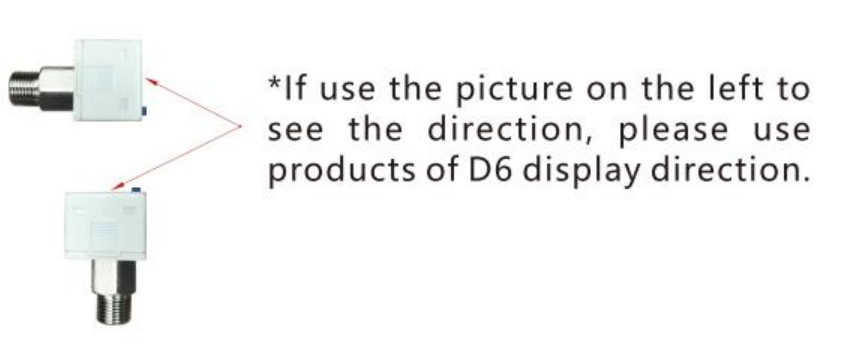

に注意してください

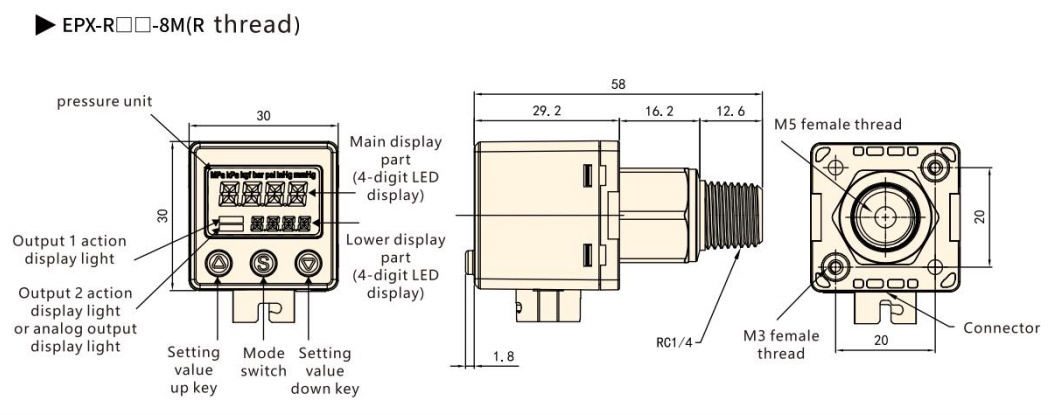

寸法
シリンダーの寸法
