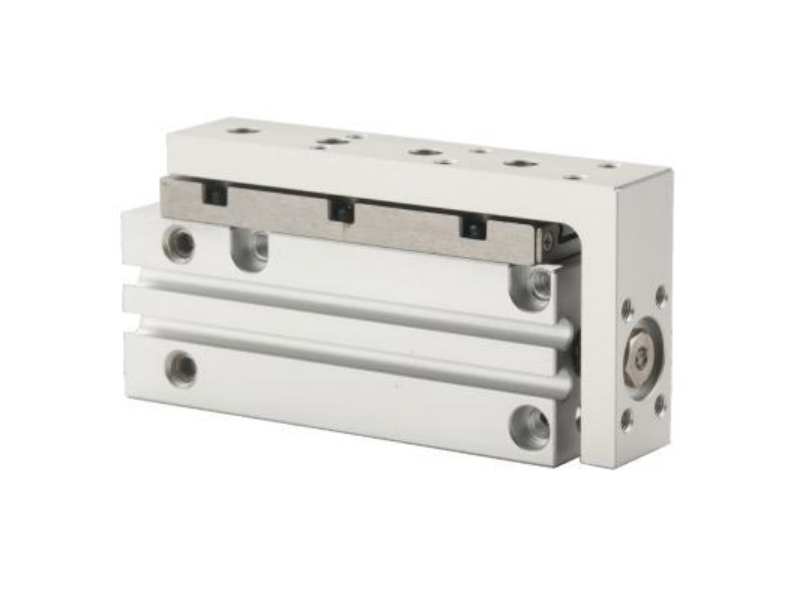

仕様
| 内径サイズ（mm） | 6 | 10 | 16 | 20 | |
| 流体 | 空気 | ||||
| アクション | 複動片ロッド | ||||
| 分動作圧力 | 0.15mpa | 0.1MPa | |||
| マックス。動作圧力 | 0.7MPa | ||||
| 周囲温度 | 10〜60℃（凝縮なし） | ||||
| ピストン回転速度 | 50〜500 mm/s | ||||
| 許容運動エネルギーj | 0.0125 | 0.025 | 0.05 | 0.1 | |
| 潤滑 | 必要なし | ||||
| クッシング | 両端のゴムクッション 1.0 0 |
||||
| ストローク長耐性（mm） | |||||
| センサー型式 | JEl-07D | ||||
| 配管サイズ | M5×0.8 | ||||
型式表現

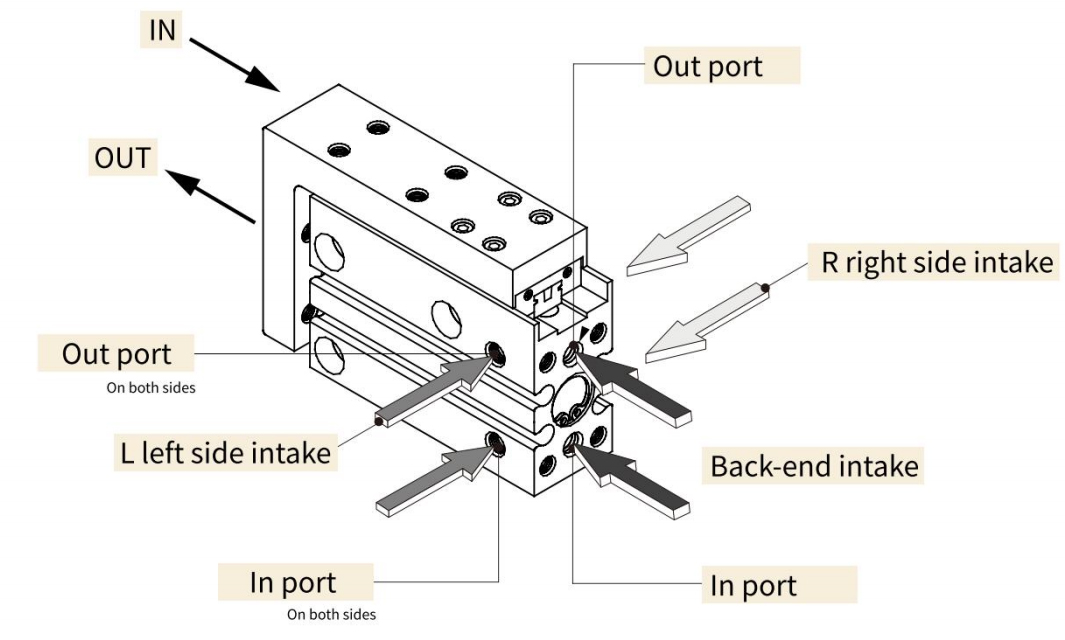

3方向に可能な配管Ls
形番表示方法

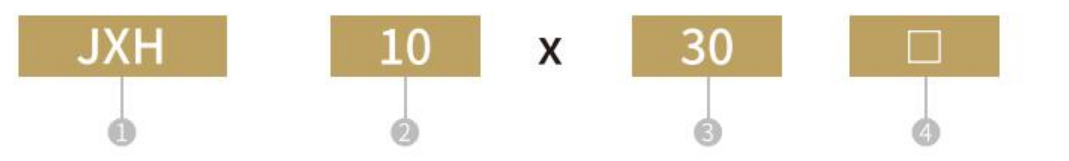

| ①型式 | ボア径 | ③ストローク | ④ストローク |
| JXH | 詳細については、ストローク/センサーテーブルを参照してください | 無 | |
| L | |||
| R | |||
[注]センサー型式特定の順序付けコードについては、P173を参照してください。
ストローク/センサー
| 型式 | 内径サイズ（mm） | 標準ストローク（mm） | 直動式取り付けセンサー |
| JXH | 6 | 5 10 15 20 25 30 40 50 60 | JEL-07D |
| 10 | |||
| 16 | |||
| 20 |

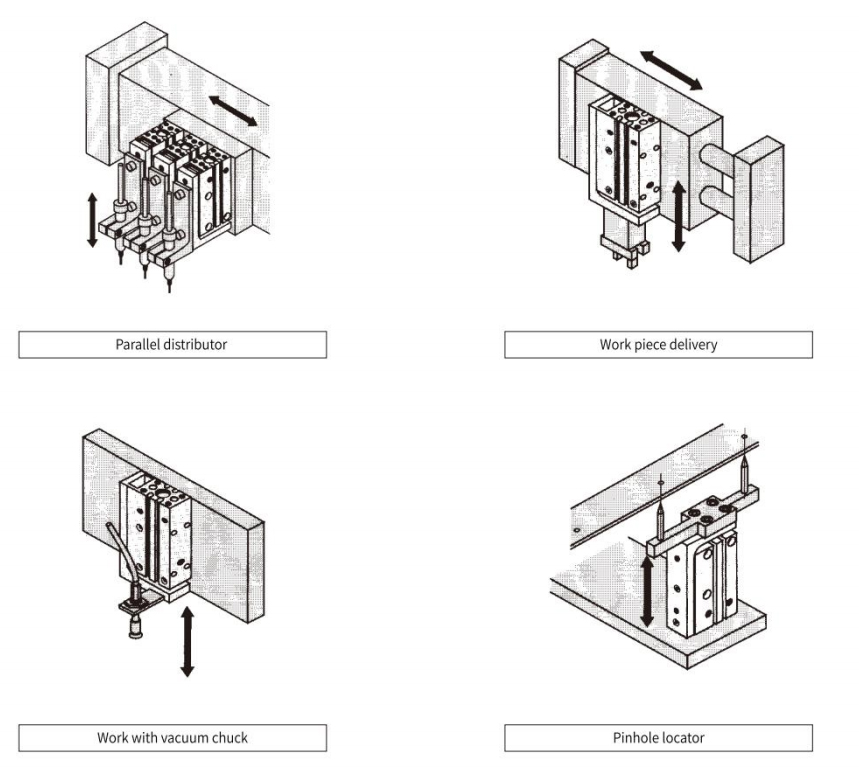

アプリケーション

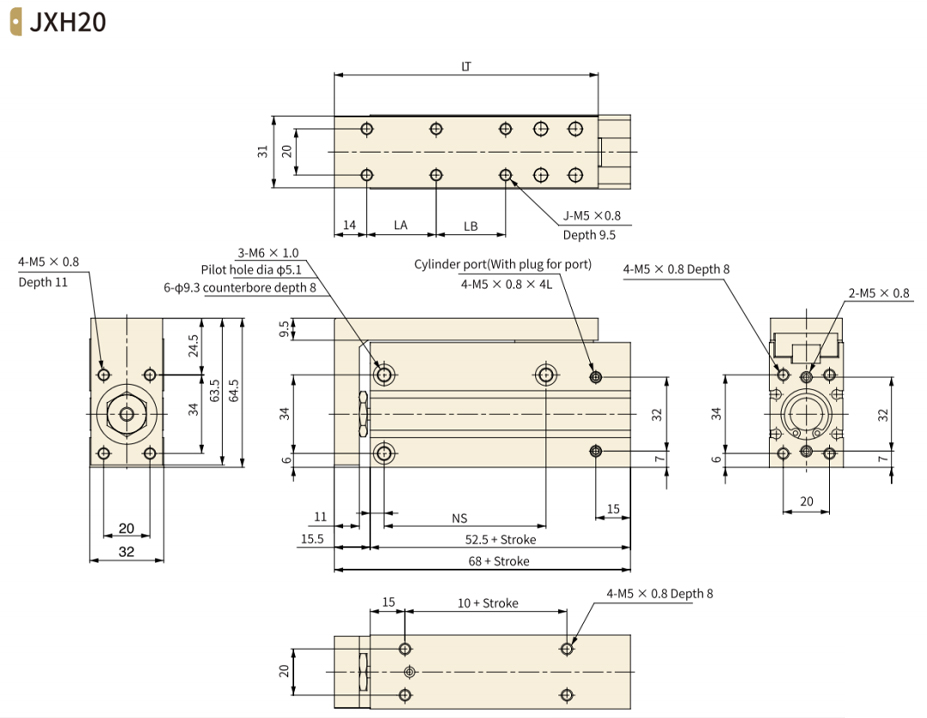

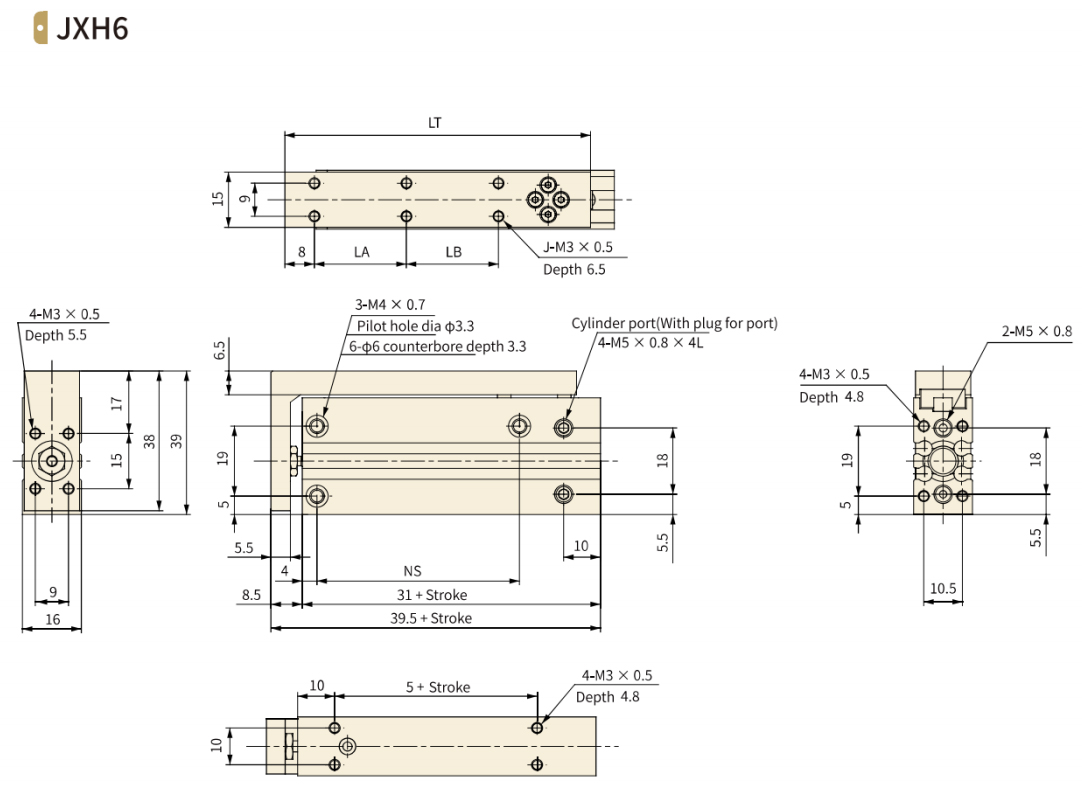

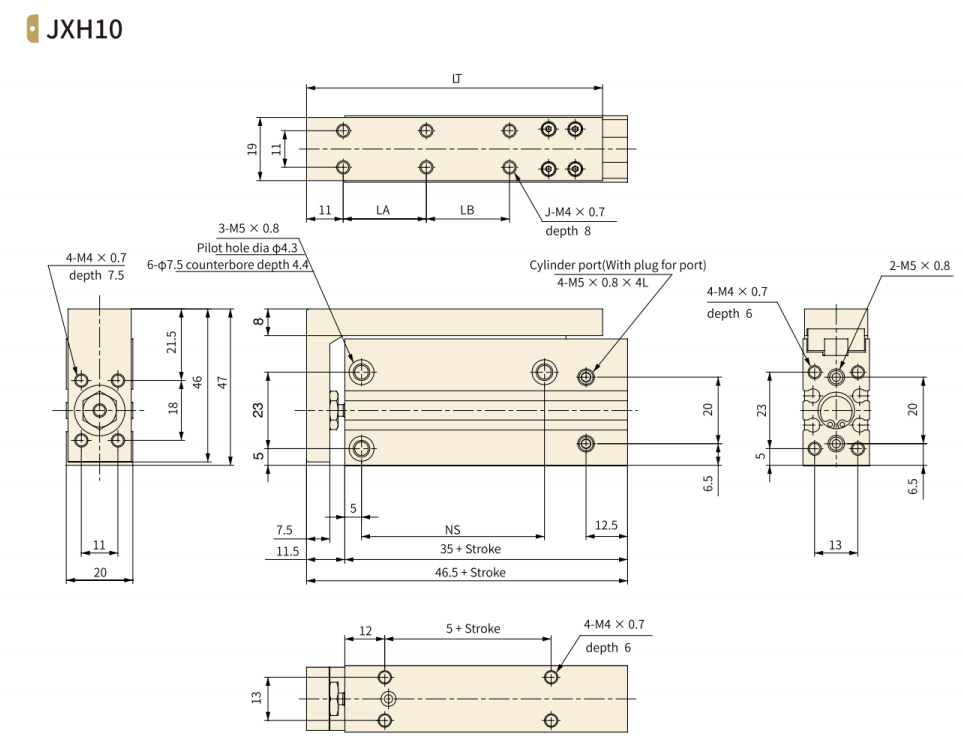

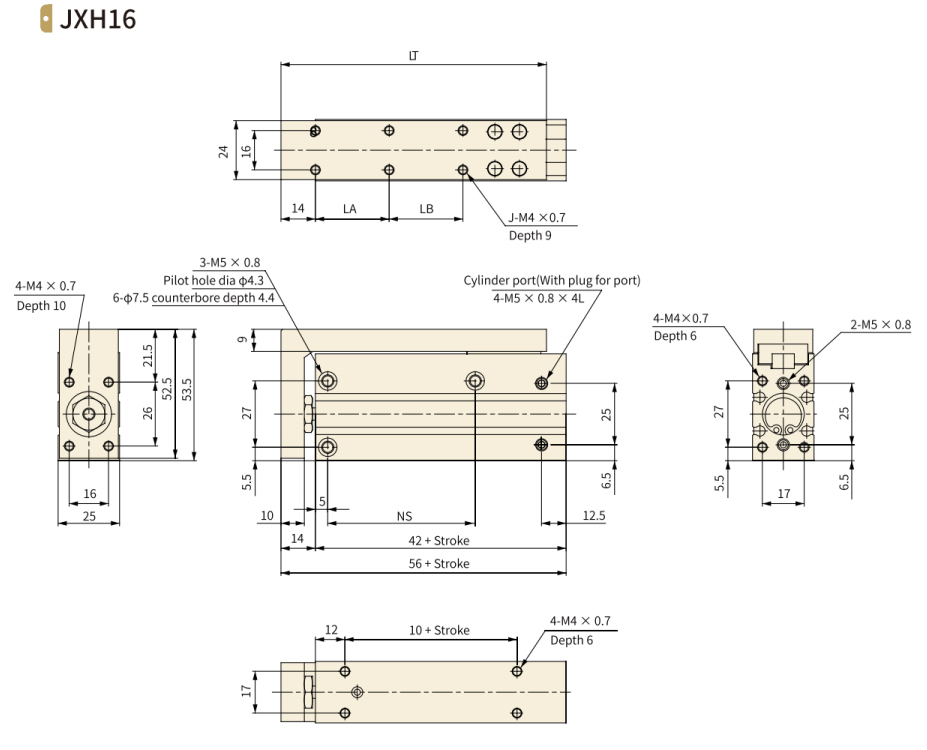

外形寸法図
| ストローク | J | LA | LB | LT | NS |
| 5 | 4 | 10 | - | 42 | 14 |
| 10 | 4 | 10 | - | 42 | 14 |
| 15 | 4 | 20 | - | 52 | 24 |
| 20 | 4 | 20 | - | 52 | 24 |
| 25 | 4 | 30 | - | 62 | 30 |
| 30 | 4 | 30 | - | 62 | 30 |
| 40 | 6 | 20 | 20 | 72 | 45 |
| 50 | 6 | 25 | 25 | 82 | 55 |
| 60 | 6 | 30 | 30 | 92 | 60 |
| ストローク | J | LA | LB | LT | NS |
| 5 | 4 | 10 | - | 49 | 14 |
| 10 | 4 | 10 | - | 49 | 14 |
| 15 | 4 | 20 | - | 59 | 24 |
| 20 | 4 | 20 | - | 59 | 24 |
| 25 | 4 | 30 | - | 69 | 30 |
| 30 | 4 | 30 | - | 69 | 30 |
| 40 | 6 | 20 | 20 | 79 | 45 |
| 50 | 6 | 25 | 25 | 89 | 55 |
| 60 | 6 | 30 | 30 | 99 | 60 |
|
ストローク |
J |
LA |
LB |
LT |
NS |
|
5 |
4 |
10 |
- |
58 |
20 |
|
10 |
4 |
10 |
- |
58 |
20 |
|
15 |
4 |
20 |
- |
68 |
30 |
|
20 |
4 |
20 |
- |
68 |
30 |
|
25 |
4 |
30 |
- |
78 |
40 |
|
30 |
4 |
30 |
- |
78 |
40 |
|
40 |
6 |
20 |
20 |
88 |
50 |
|
50 |
6 |
25 |
25 |
98 |
60 |
|
60 |
6 |
30 |
30 |
108 |
60 |
|
ストローク |
J |
LA |
LB |
LT |
NS |
|
5 |
4 |
10 |
- |
64 |
20 |
|
10 |
4 |
10 |
- |
64 |
20 |
|
15 |
4 |
20 |
- |
74 |
25 |
|
20 |
4 |
20 |
- |
74 |
25 |
|
25 |
4 |
30 |
- |
84 |
40 |
|
30 |
4 |
30 |
- |
84 |
40 |
|
40 |
6 |
20 |
20 |
94 |
50 |
|
50 |
6 |
25 |
25 |
104 |
70 |
|
60 |
6 |
30 |
30 |
114 |
70 |
運用上の注意事項

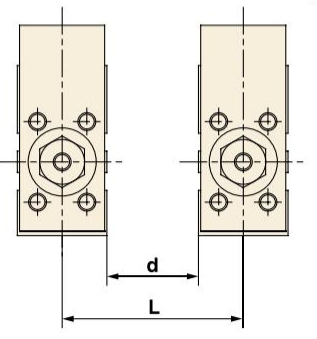

1.複数のシリンダーが設置されると、誤動作を避けるためにシリンダー間の一定の距離が必要です。詳細については、次の表を参照してください。

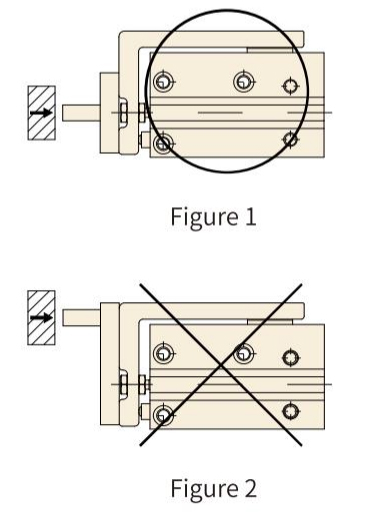

2。シリンダーが外部制限で移動している場合、制限で生成される反力は、シリンダーピストンロッドの軸方向（図1を参照）と一致する必要があります（図1を示さないように）、大きなトルクを生成し、ガイドレールが損傷するなどのサービス寿命を減らします（図2に示すように）。

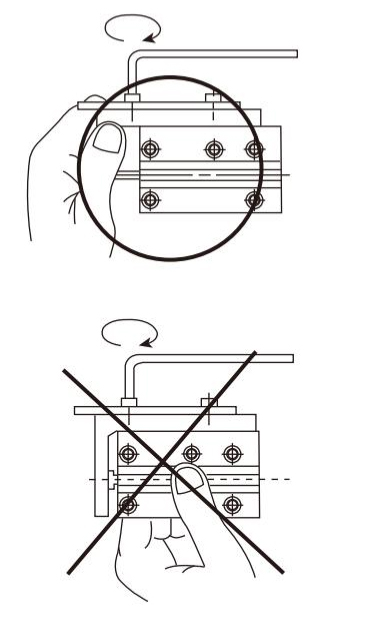

3。ボルトなどで作業片を固定するときにテーブルを保持します。ボルトなどを締めながらバルブが保持されている場合、ガイドセクションは大きな瞬間にさらされ、精度が失われる可能性があります。

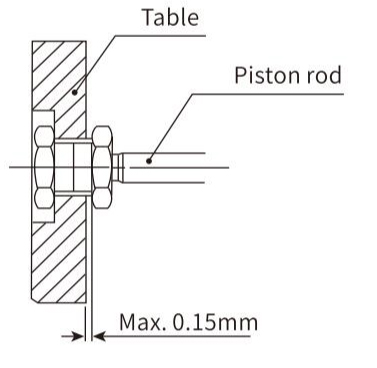

4.ピストンロッドとテーブル間の接続は浮動メカニズムであるため、テーブルはストローク方向に0.15mm以下のバックラッシュがあります（下の図を参照してください。）
