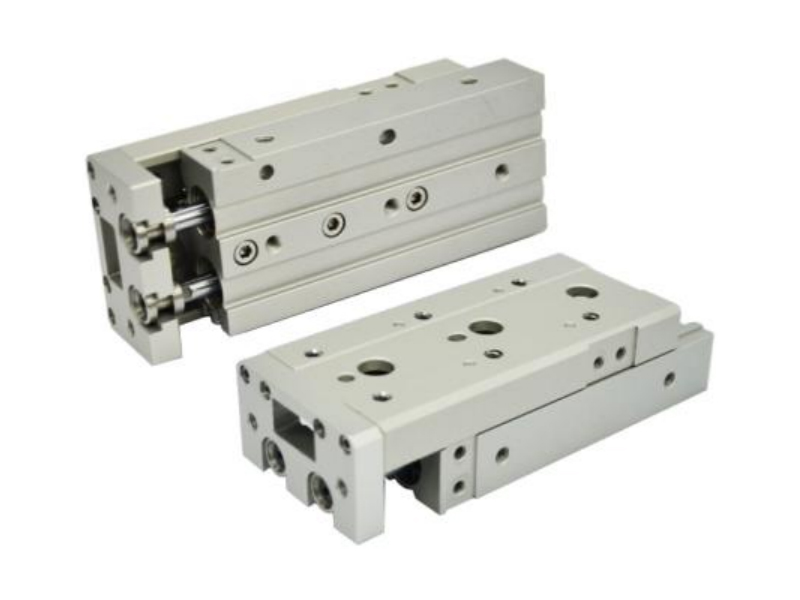

JXSシリーズエアスライドテーブルシリンダー（クロスローラータイプ）

JXSシリーズエアスライドテーブルシリンダー（クロスローラータイプ）

特徴：

1.シリンダとテーブルが一体化した設計で、コンパクトな全体寸法を実現。
2.クロスローラガイド方式を採用により、摩擦力が小さく、シリンダとテーブル間に（※注）。
3.遊び（ガタ）がなく、精密組み立て作業に最適です。

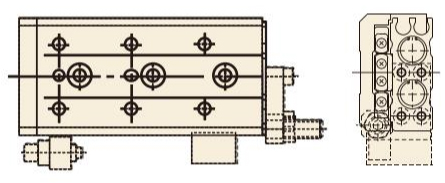

4.三方向（上面・側面・下面）からの取り付けが可能。
5.内蔵磁石付き（磁性リング標準装備）、磁性スイッチ取付対応。
6.オプションでストローク調整装置（0～5mm）が選択可能。調整位置は前側、後側、両側から選択できます。

  • 製品パラメーター

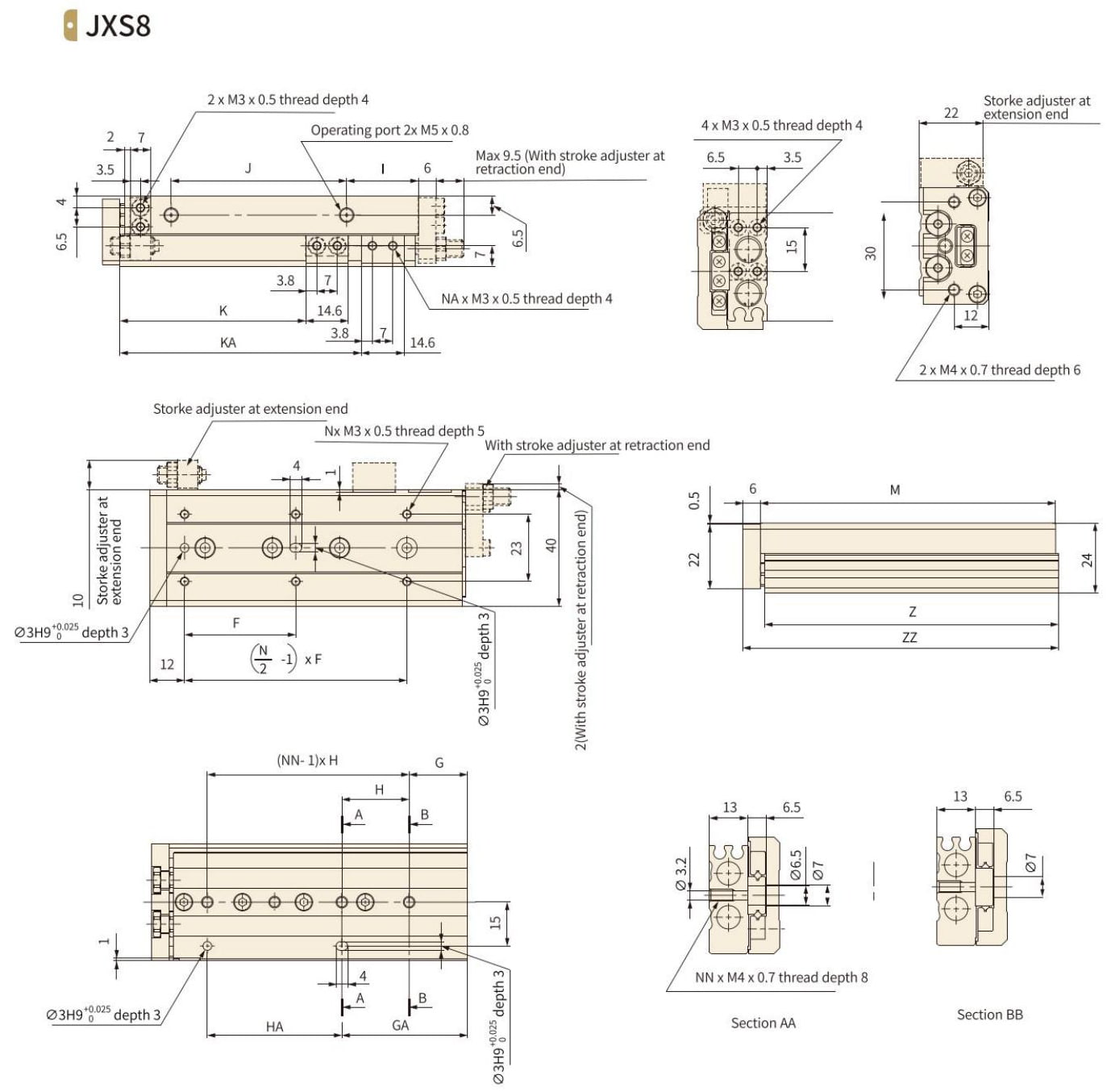

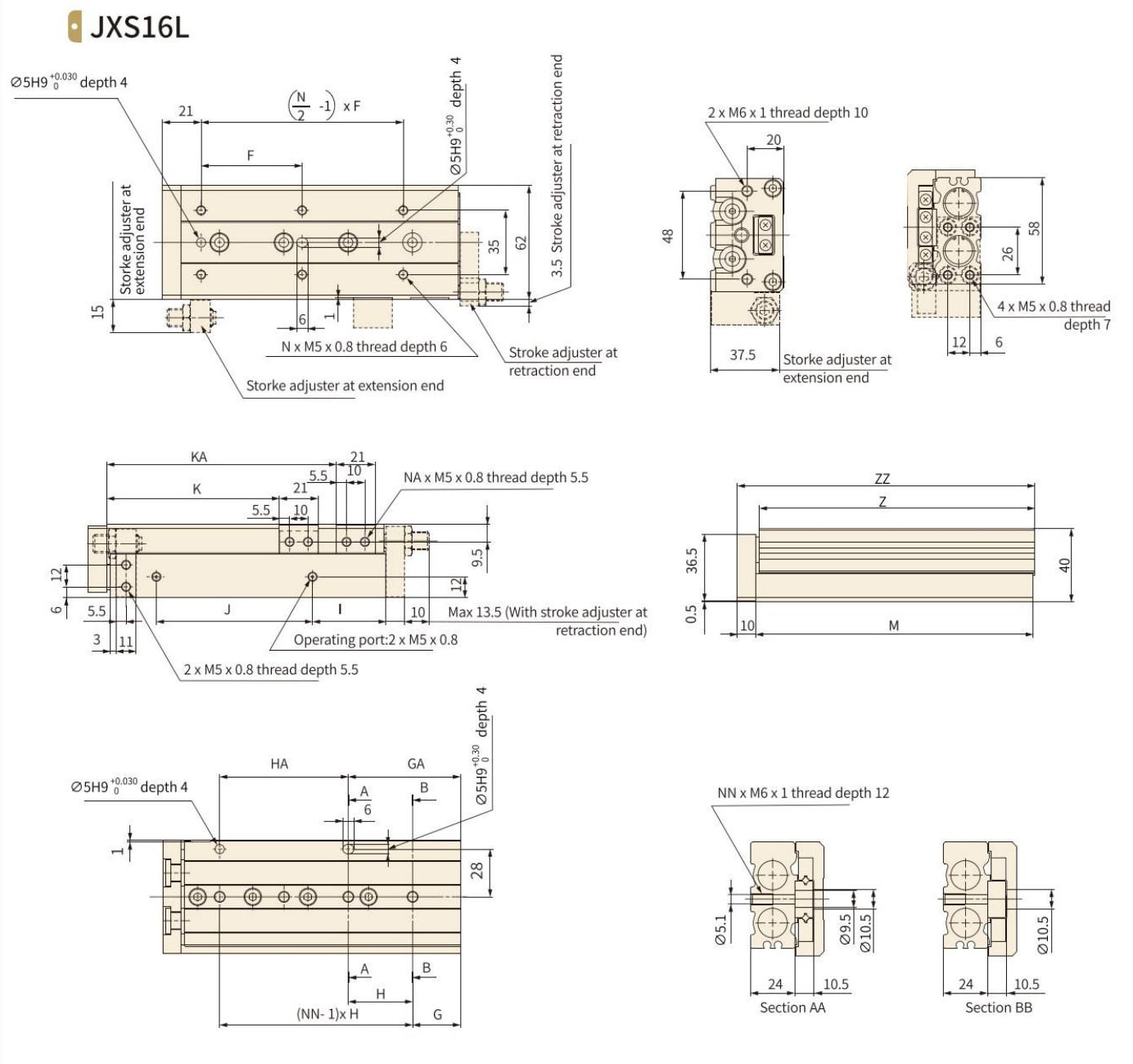

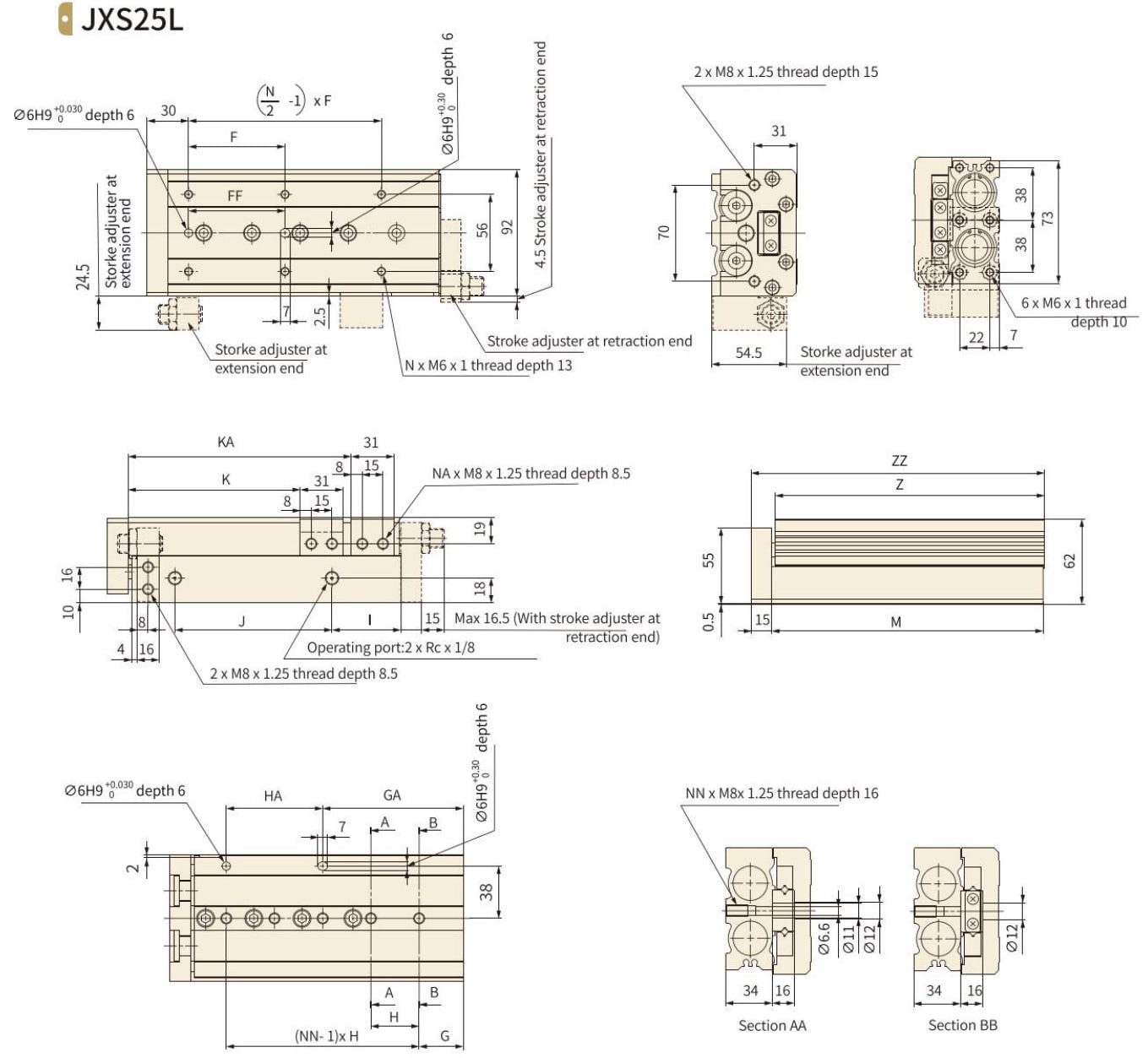

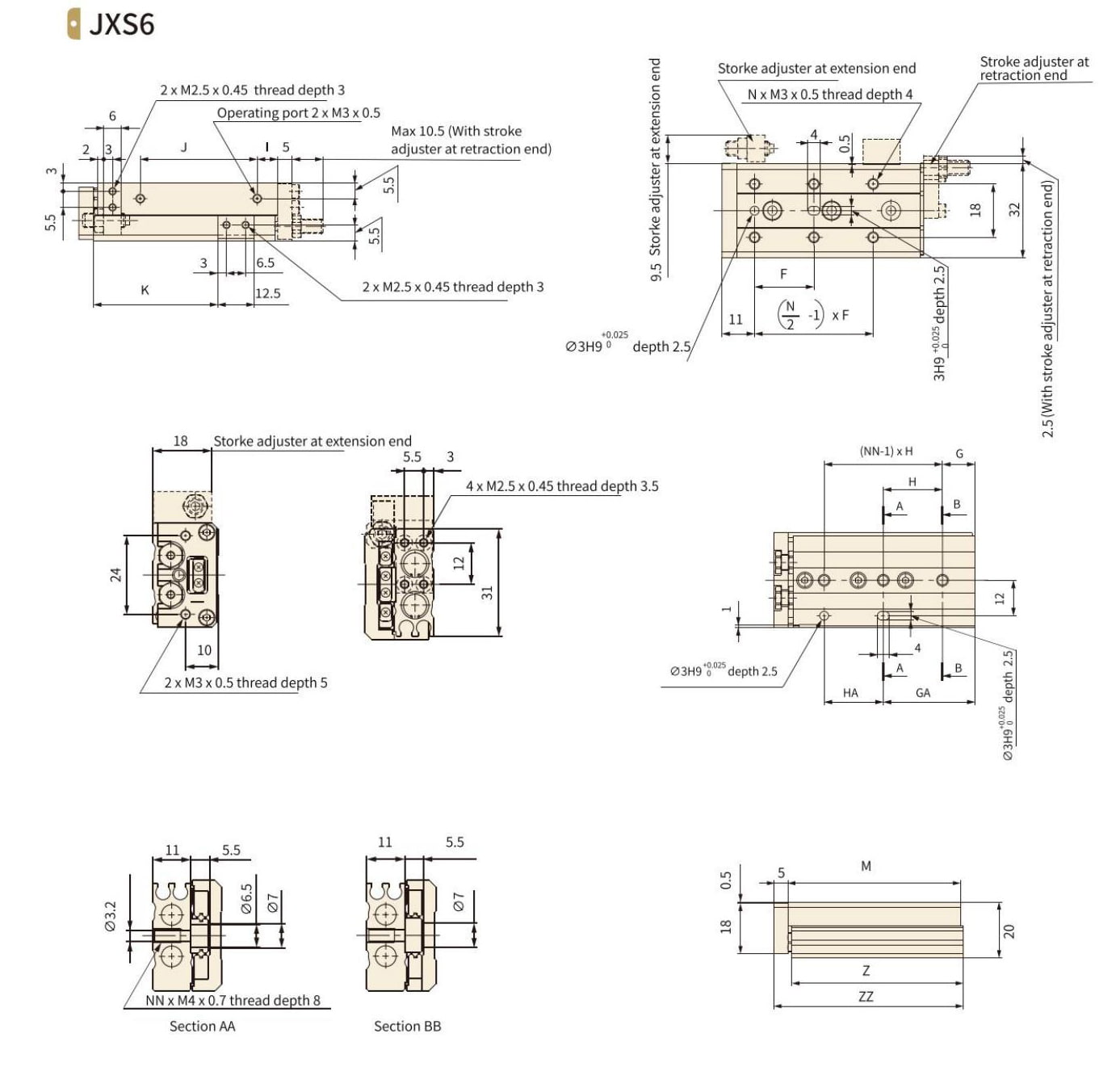

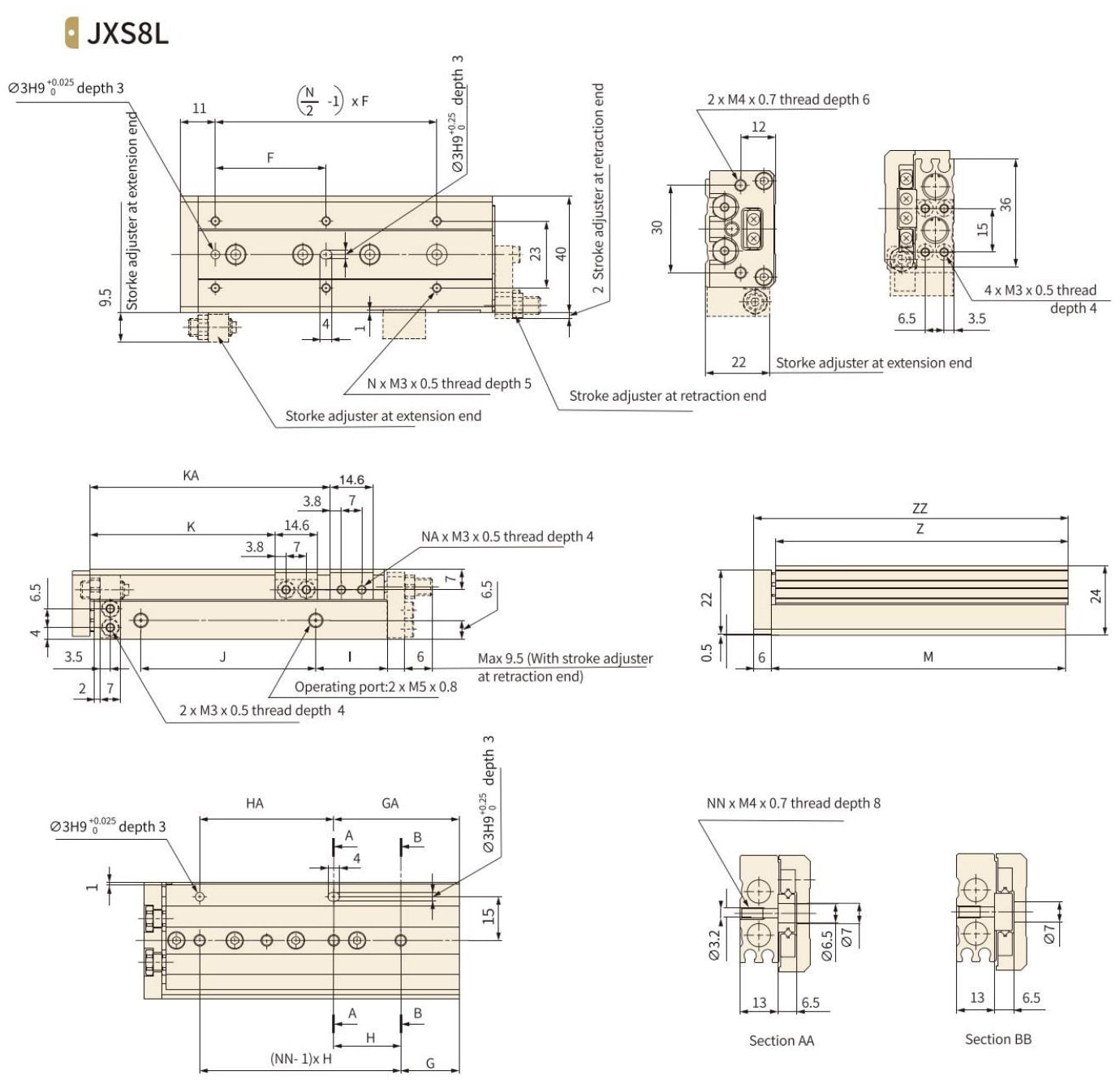

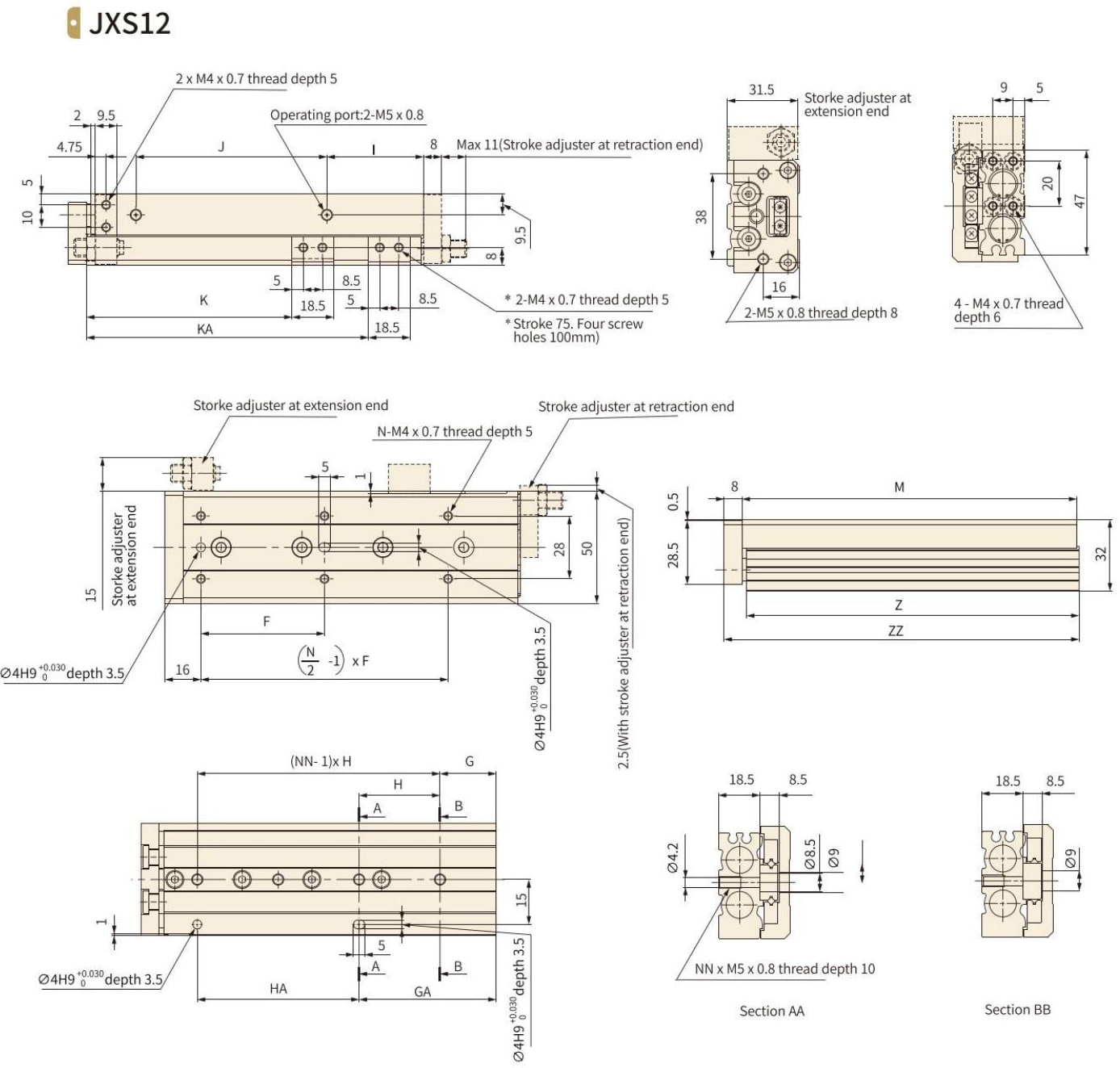

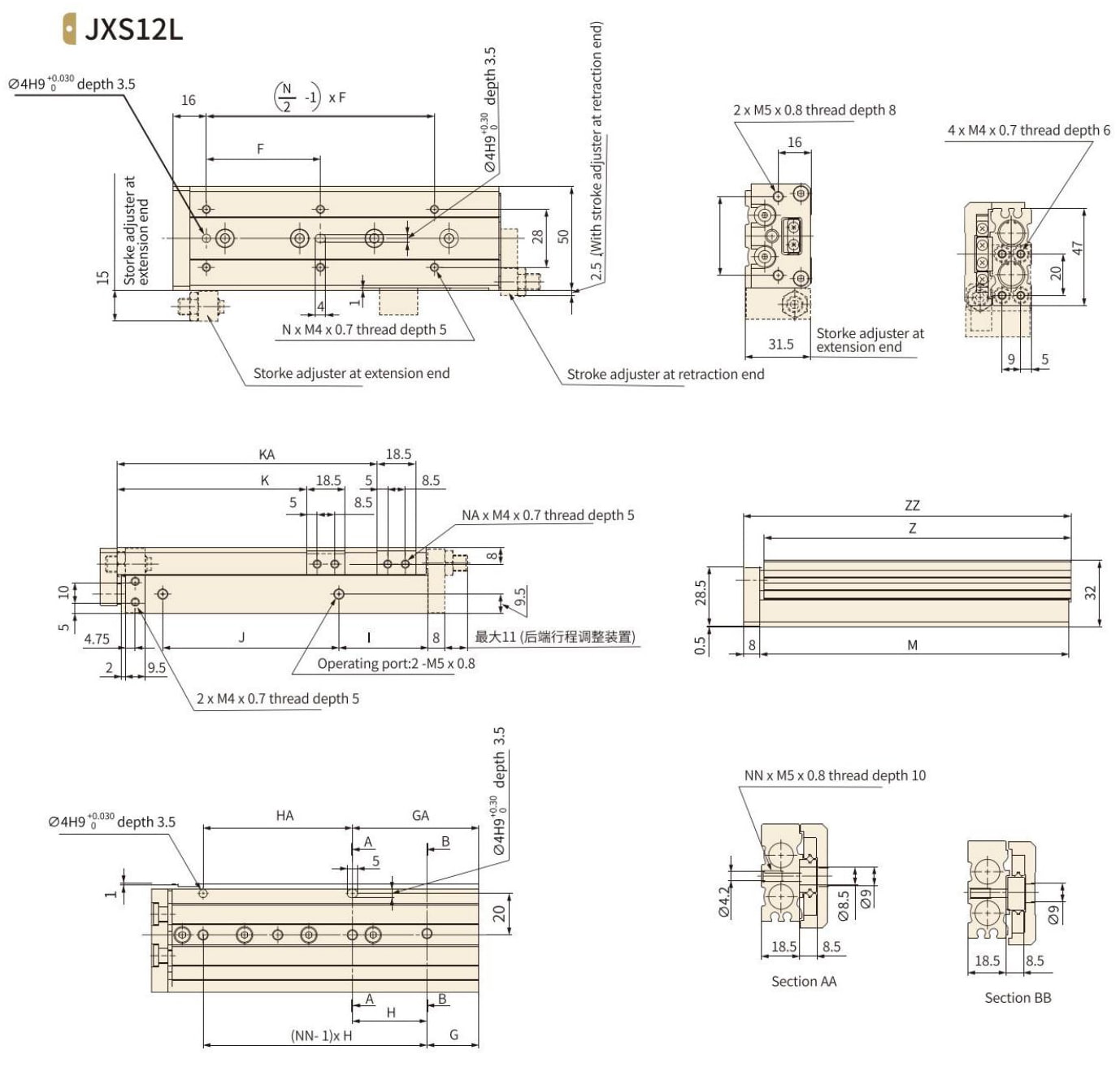

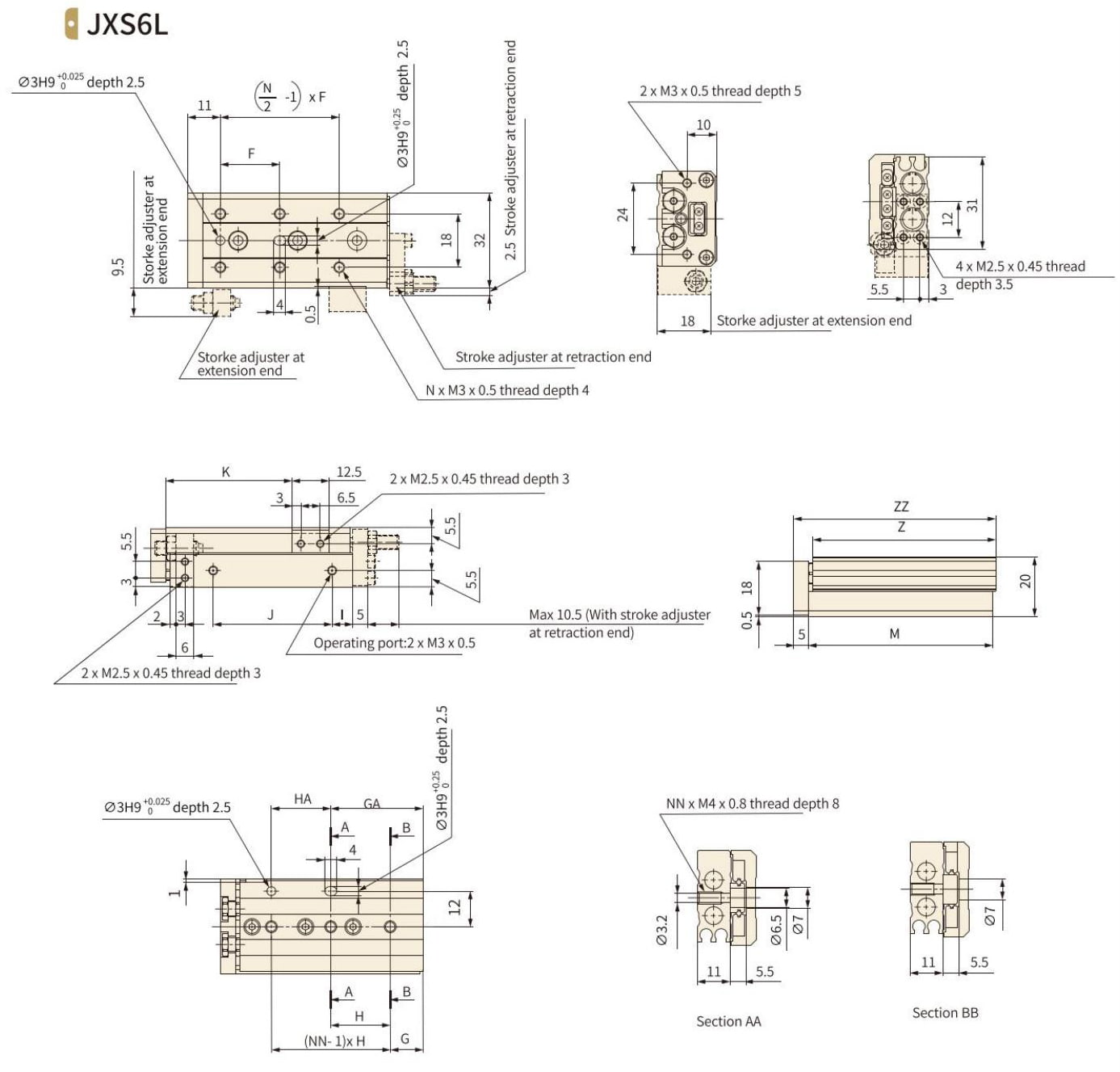

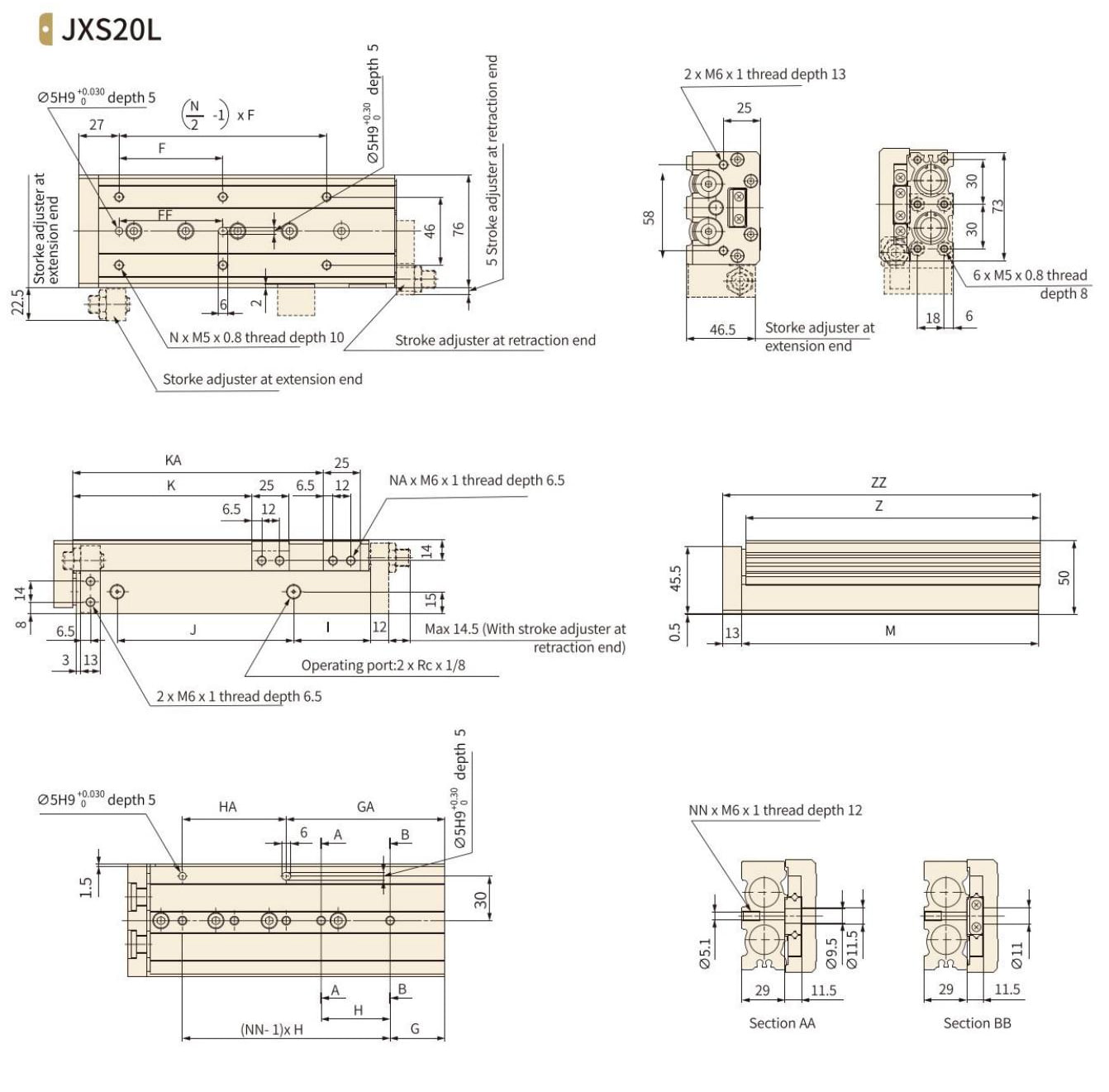

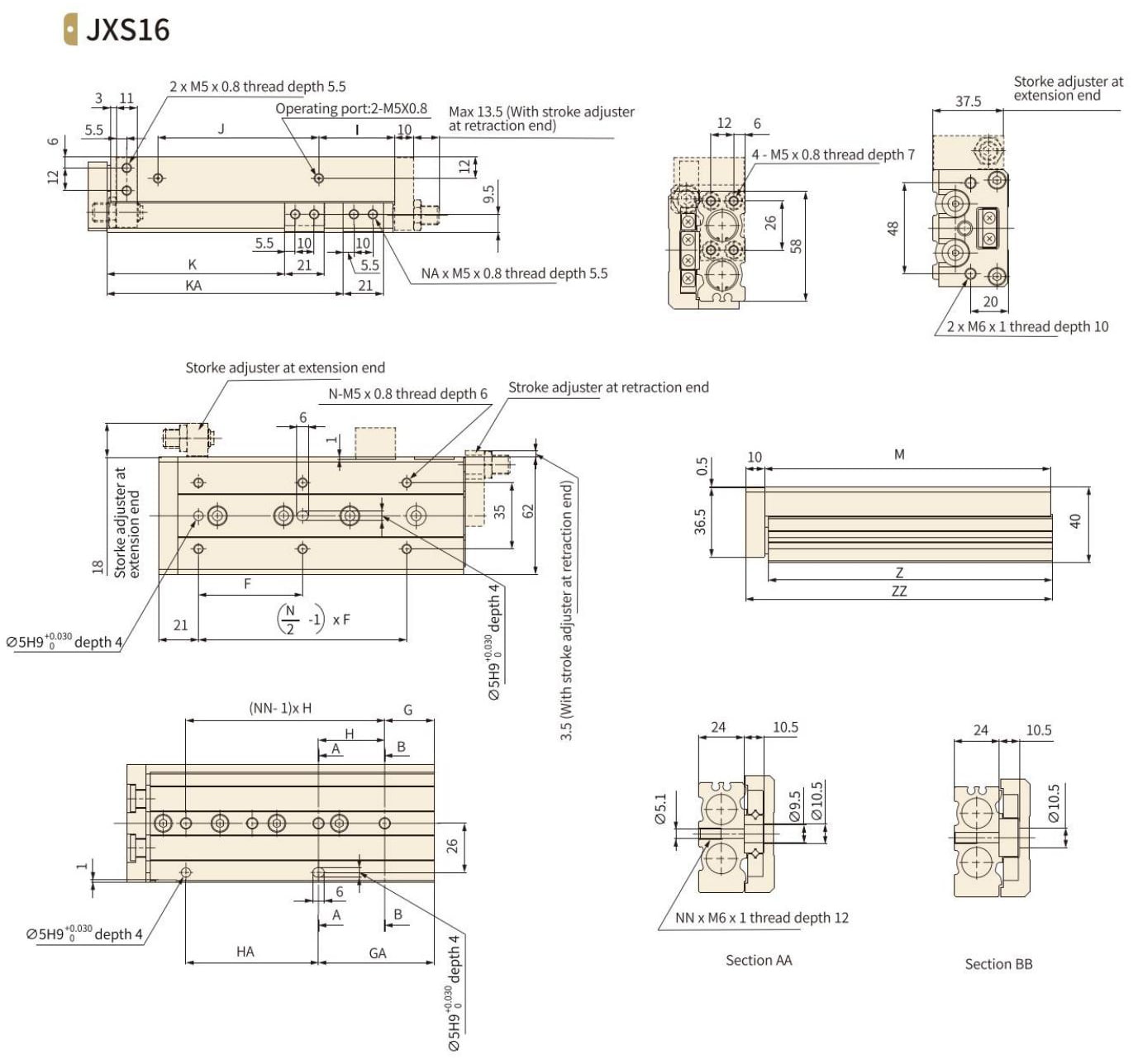

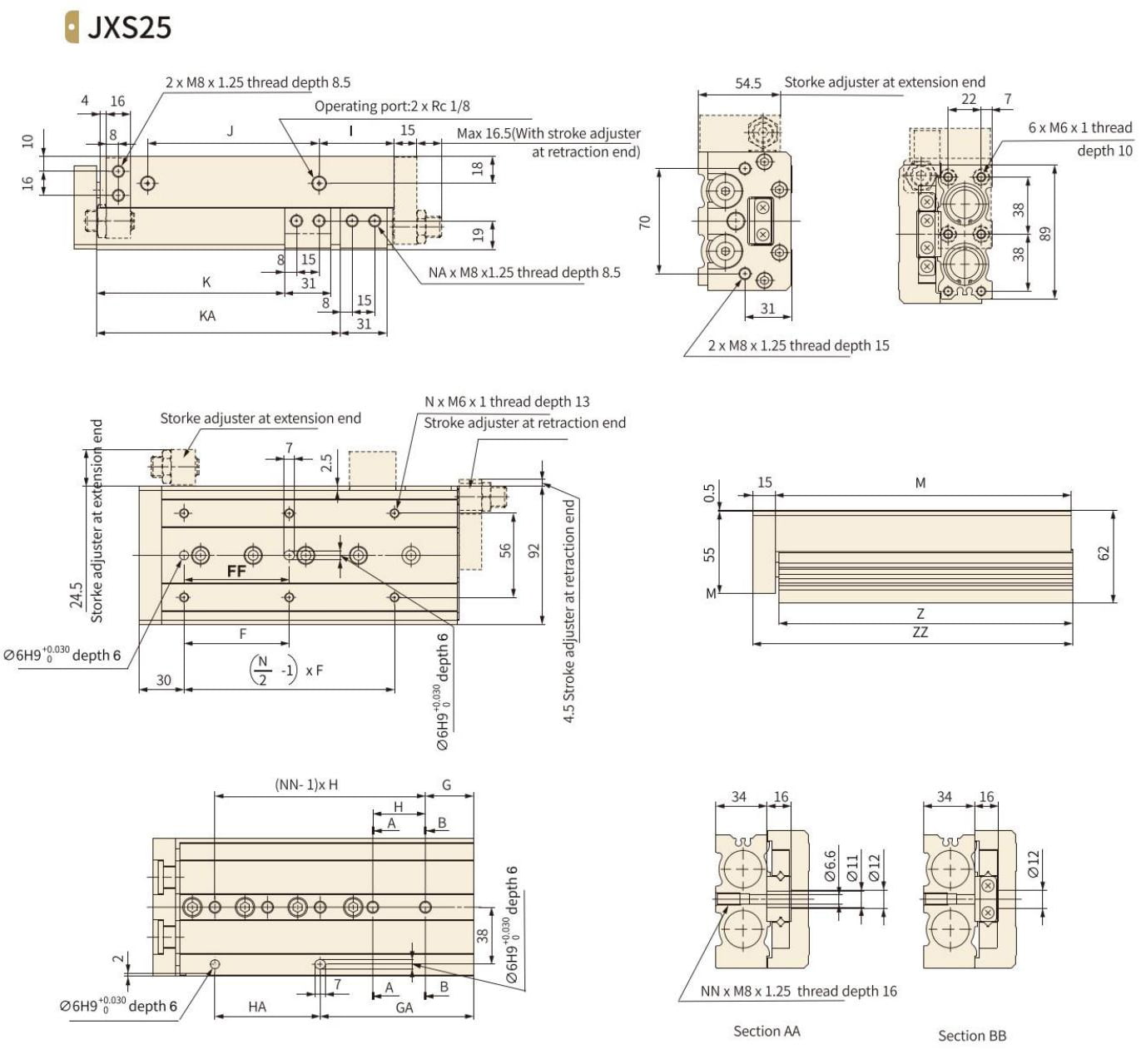

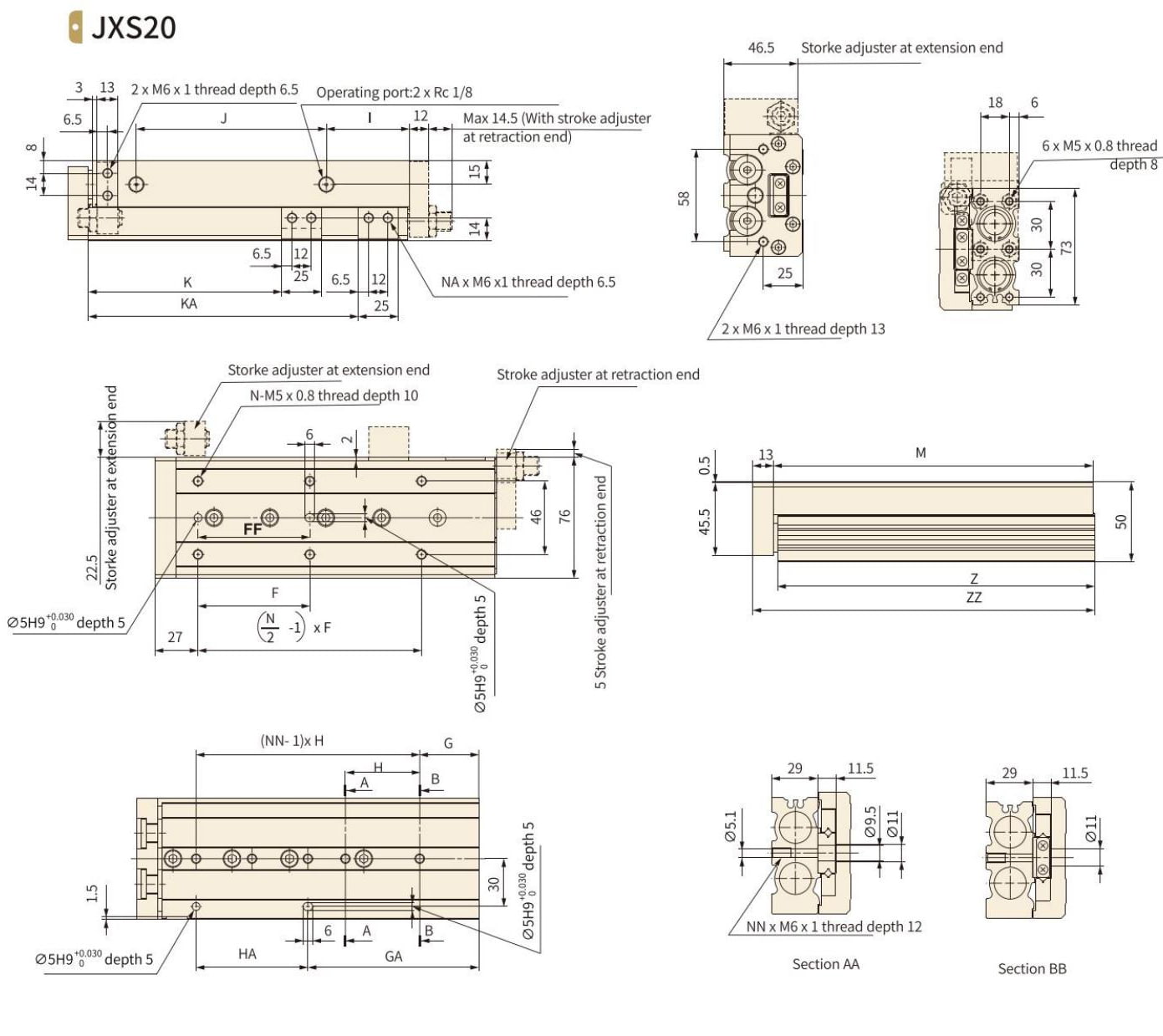

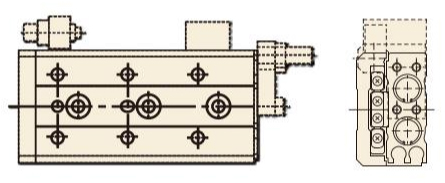

  • 外形寸法図

仕様

内径サイズ（mm） 6 8 12 16 20 25
∅6x2は∅8になります ∅8x2は∅11になります ∅12x2は∅17になります ∅16x2は∅22になります ∅20x2は∅28になります ∅25x2は∅35になります
流体 空気
作動方式 複動片ロッド
マックス。動作圧力 0.7MPa
分動作圧力 0.15mpa
周囲温度 -10〜60℃（凝縮なし）
ピストン速度 50〜500mm/s
クッシング 両端のゴムバッファー
潤滑 タービンオイルNo.1 ISOVG32
配管サイズ M3×0.5 M5×0.8 1/8

シリンダー理論出力シート（二重シリンダーデザイン）

内径サイズ（mm） 動作方向 ピストンエリア（mm²） 動作圧力（MPa）
0.2 0.3 0.4 0.5 0.6 0.7
∅6×2 外 57 11 17 23 29 34 40
で 42 8 13 17 21 25 29
∅8×2 外 101 20 30 40 51 61 71
で 75 15 23 30 38 45 53
∅12×2 外 226 45 68 90 113 136 158
で 170 34 51 68 85 102 119
∅16×2 外 402 80 121 161 201 241 281
で 302 60 91 121 151 181 211
∅20×2 外 628 126 188 251 314 377 440
で 471 94 141 188 236 283 330
∅25×2 外 982 196 295 393 491 589 687
で 756 151 227 302 378 454 529

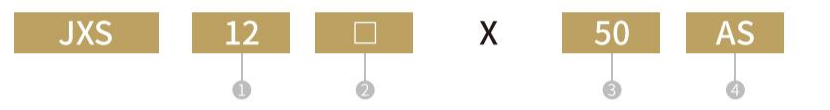

形番表示方法

標準タイプ（無）

対称タイプ（Lで）

ボア径 ②型式 ストローク 調整装置
標準
M-対称		 無 無
AS エクステンションエンドのストローク調整装置
AT リトラクションエンドでのストロークアジャスター
A 両側のストロークアジャスター
*BS 拡張エンドでの油圧バッファー
*BT 収縮端での油圧バッファー
*B 両側の油圧バッファー
AB エクステンションエンドのストーケアジャスターと格納端での油圧バッファー
BA リトラクションエンドのストーケアジャスターと拡張エンドの油圧バッファー

センサーオプション

内径サイズ ストローク 機能オプション センサー
10 20 30 40 50 75 100 125 150 ストロークアジャスター 直動式取り付け
∅6×2 ● ● ● ● ● ● JEL-07D
∅8×2 ● ● ● ● ● ● ●
∅12×2 ● ● ● ● ● ● ● ●
∅16×2 ● ● ● ● ● ● ● ● ●
∅20×2 ● ● ● ● ● ● ● ● ● ●
∅25×2 ● ● ● ● ● ● ● ● ● ●

[注]センサー型式特定の形番表示方法については、P173を参照してください。
