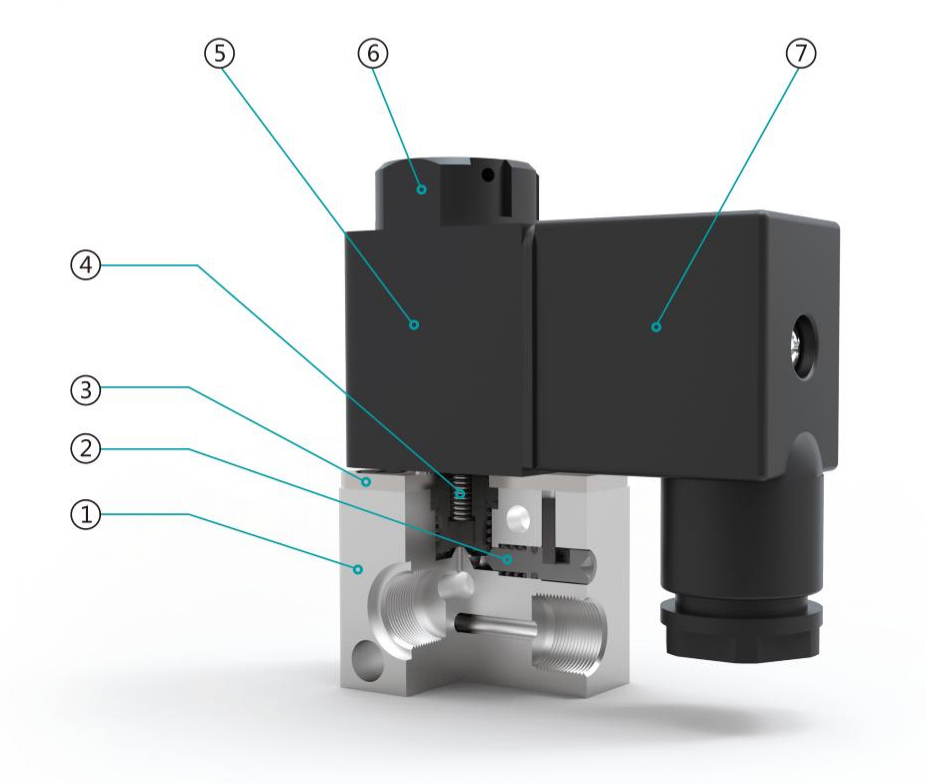

内部構造
部品
| 番号 | 名称 | 番号 | 名称 |
| 1 | バルブ本体 | 5 | コイル |
| 2 | マニュアルライドスピンドル | 6 | コイルナット |
| 3 | 接続部分 | 7 | ターミナル |
| 4 | ソレノイドプランジャー |

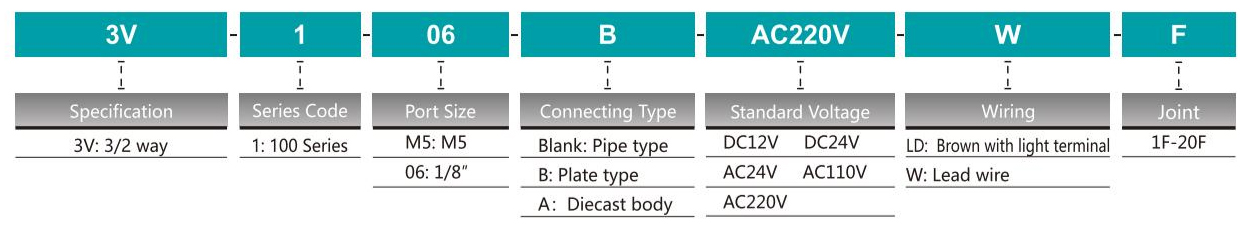

形番表示方法
仕様
| 型式 | 3V1-M5 | 3v1-06（b/a）-nc |
| 使用流体 | 40ミクロンろ過空気 | |
| 作動方式 | 直動式 | |
| 接続口径 | M5 | 1/8 "（またはg1/8"なし） |
| 周囲温度 | -10 ～60℃ | |
| 流体温度 | 5〜60℃ | |
| 口径 | 1.0mm | |
| 潤滑 | 必要ありません | |
| 作動圧力 | 0〜0.8 MPa | |
| 最大耐圧力 | 1.2 MPa | |
| 消費電力 | AC：5.5VA DC：4.8W | |
| 保護等級 | IP65 | |
| 配線方式 | ケーブル/リードワイヤーまたはディンコネクタ | |
| 本材質質 | アルミニウム合金 | |
| 最大作動頻度 | 10サイクル/秒 | |
| 絶縁性 | fクラス | |
| 電圧範囲 | ±10％ | |
| 最短励磁時間 | 0.05秒。 | |
| 流量オリフィス径 | ∅1mm | |

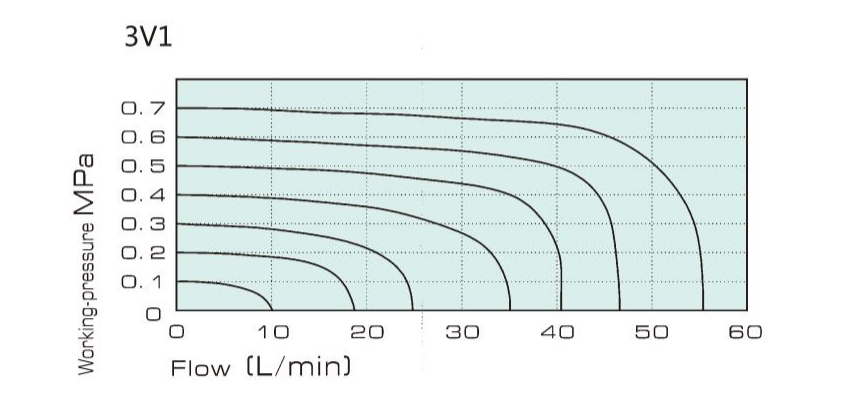

フローチャート

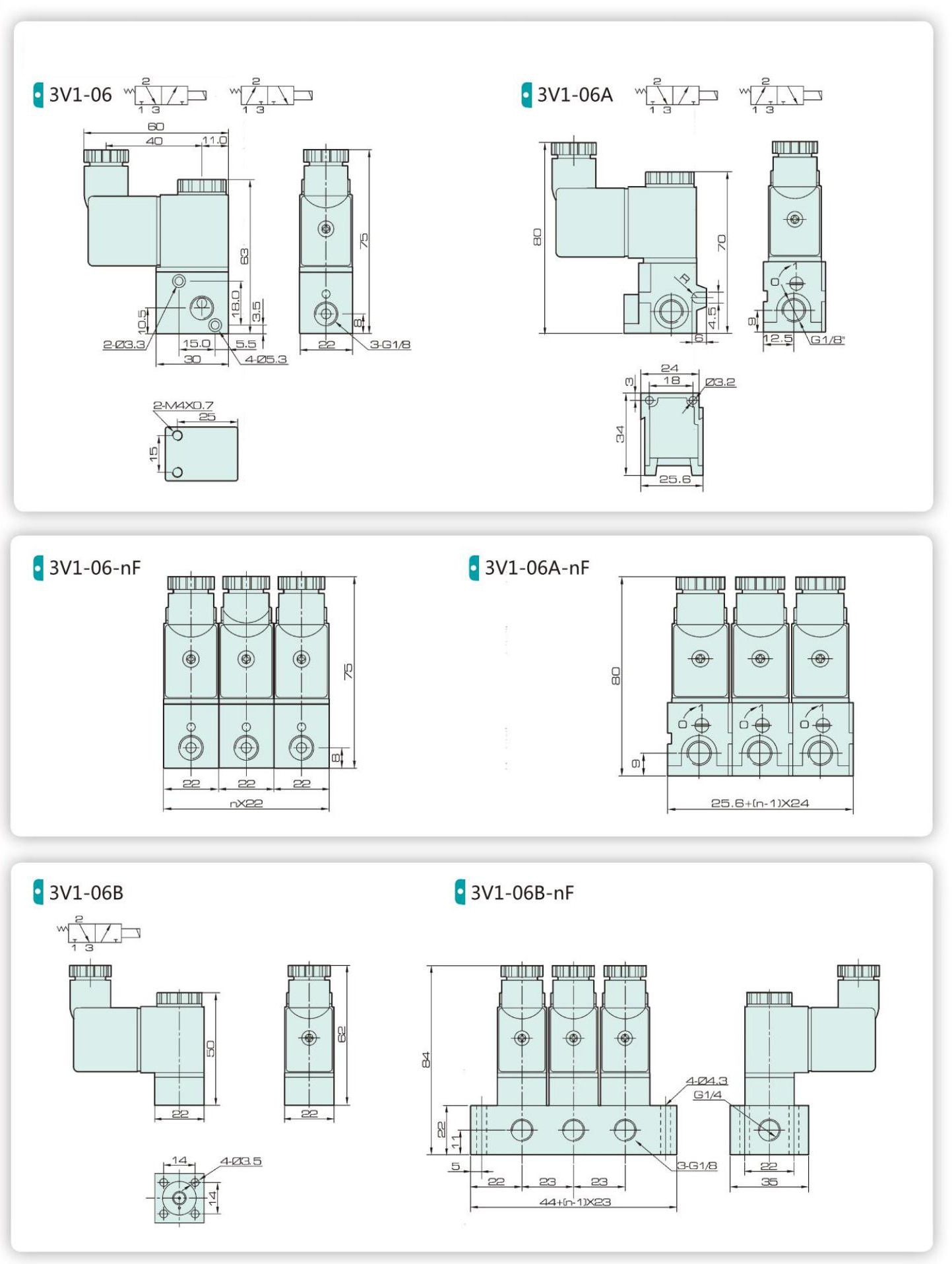

外形寸法図
