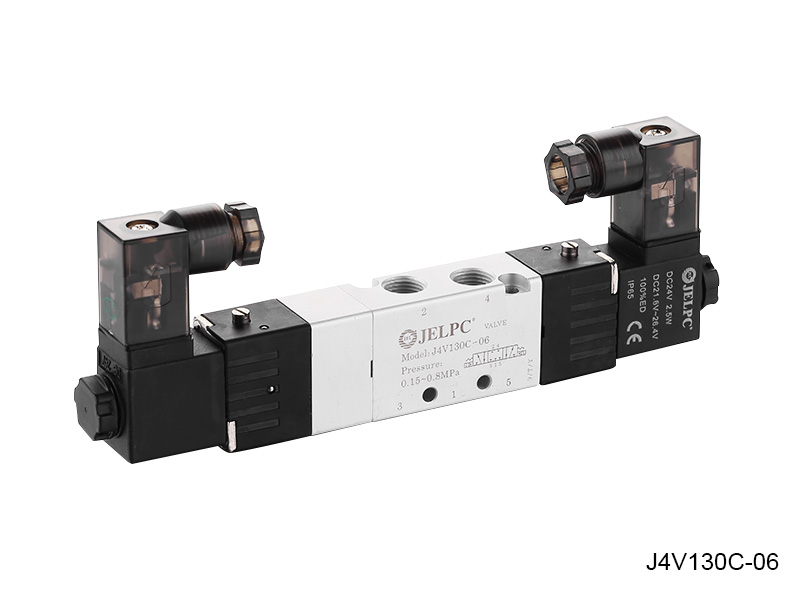

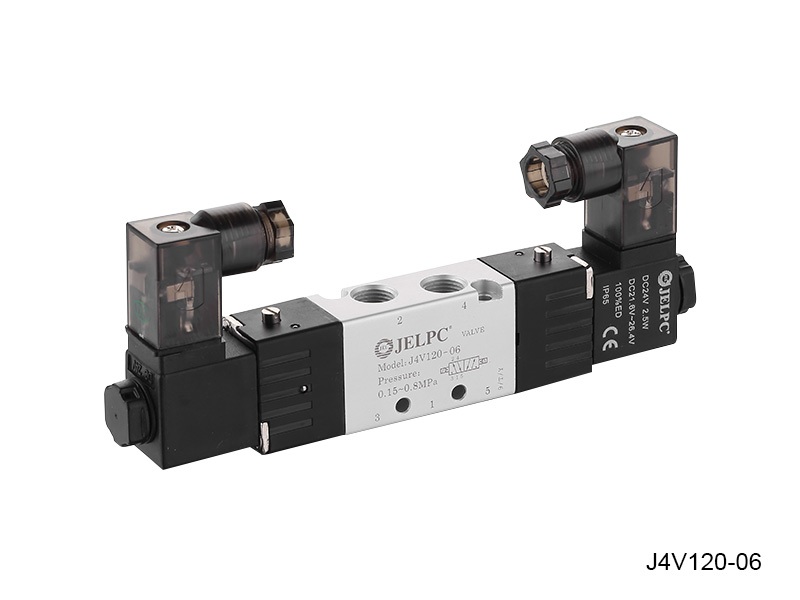

J4V100シリーズ電磁弁、エアパイロットバルブ

J4V100シリーズ電磁弁、エアパイロットバルブ

特徴：
1.バルブスプール両端に低摩擦シールを追加し、切替時の動作安定性とバルブ寿命を向上。
2.シールは日本製純正品を採用。バルブ内部の流路を最適化し、通気断面積を最大化。
3.パイロット弁シートは台湾製で、表面に5本のストライプ加工を施し、強度と操作性（手動操作軸）を向上。外観上の特徴も備え、外観特許を取得。
4.バルブ本体の表面処理には、新しい環境配慮型プロセスを採用。
5.全自動組立・検査ラインにより、製品の一貫した高品質を実現。

  • 製品パラメーター

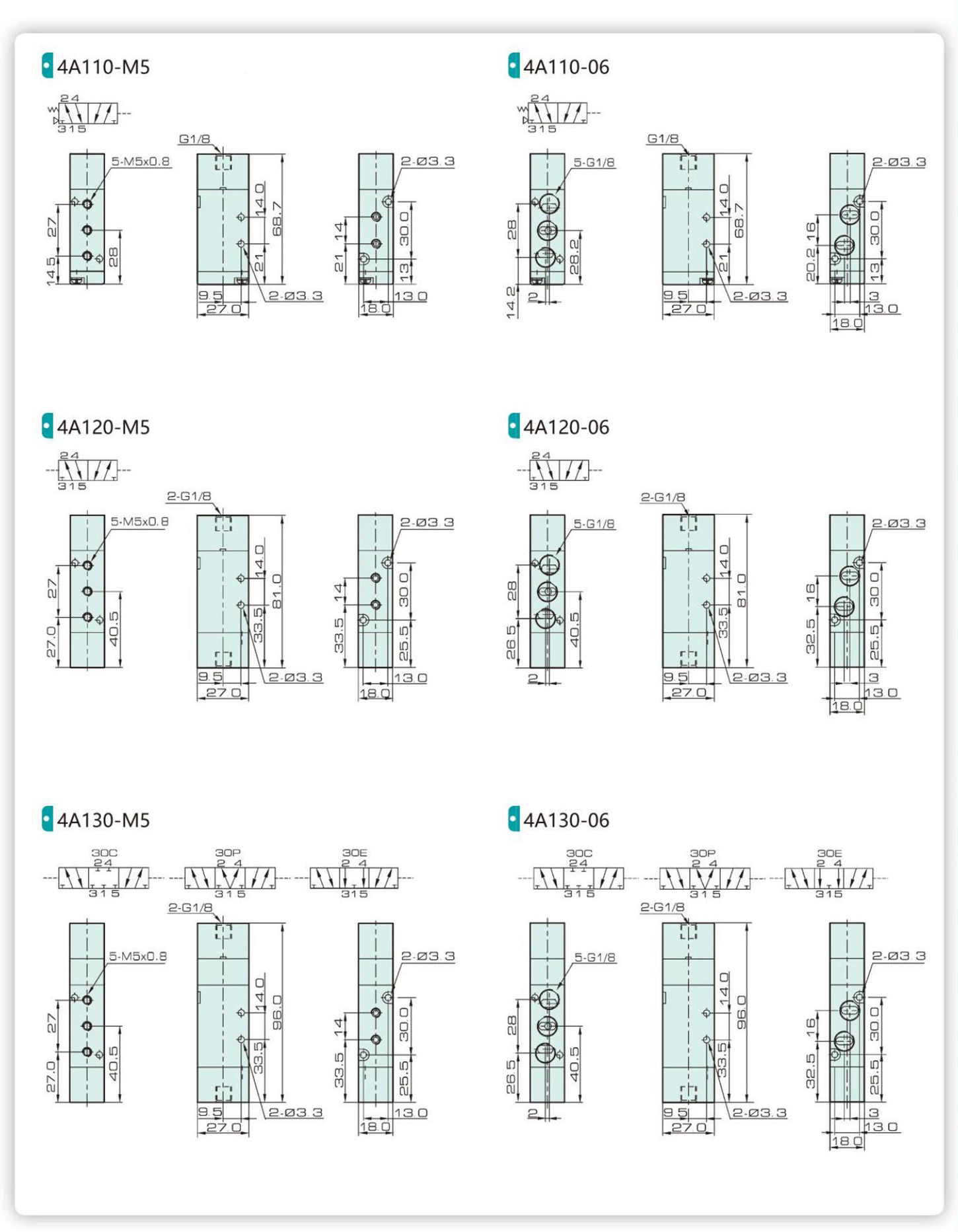

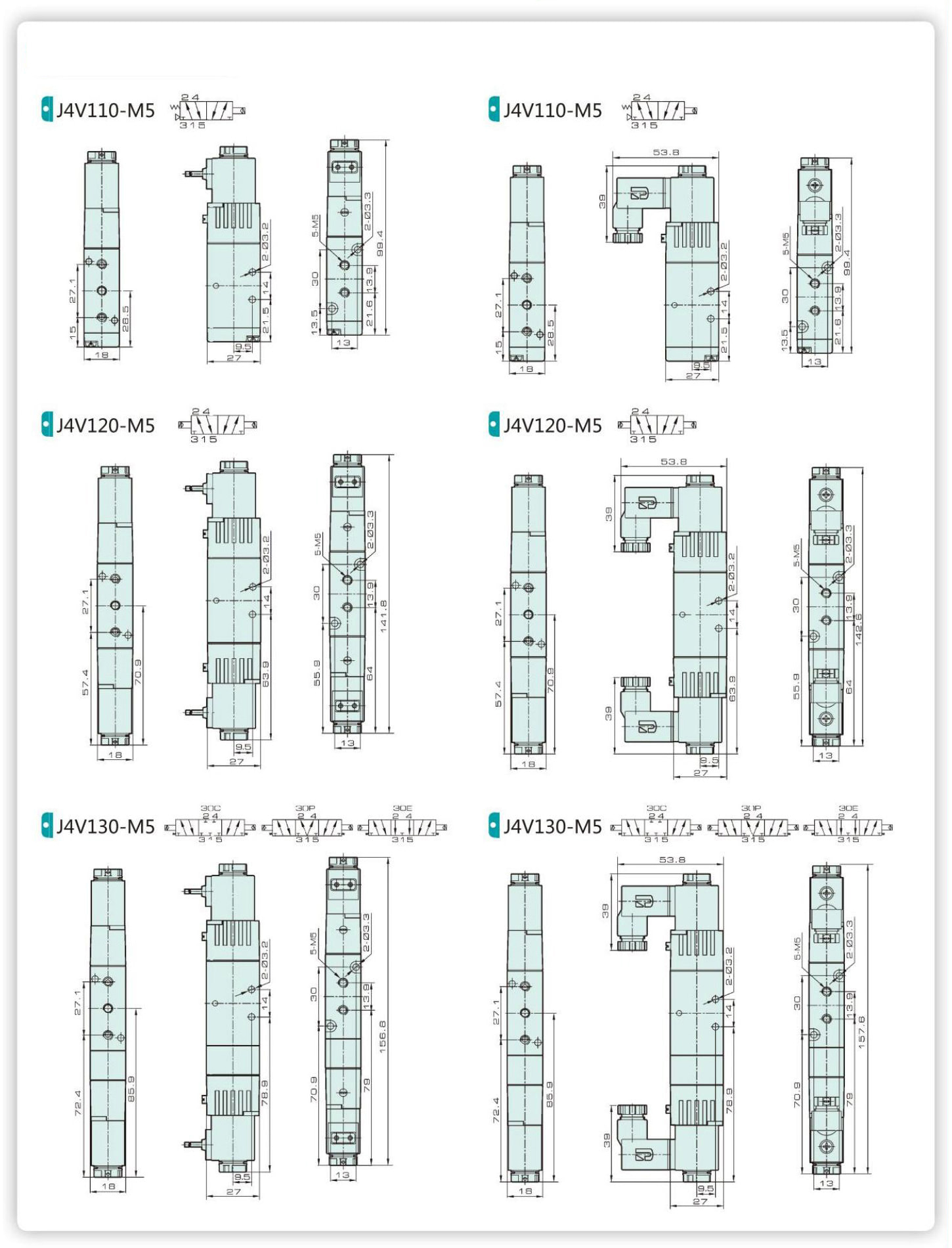

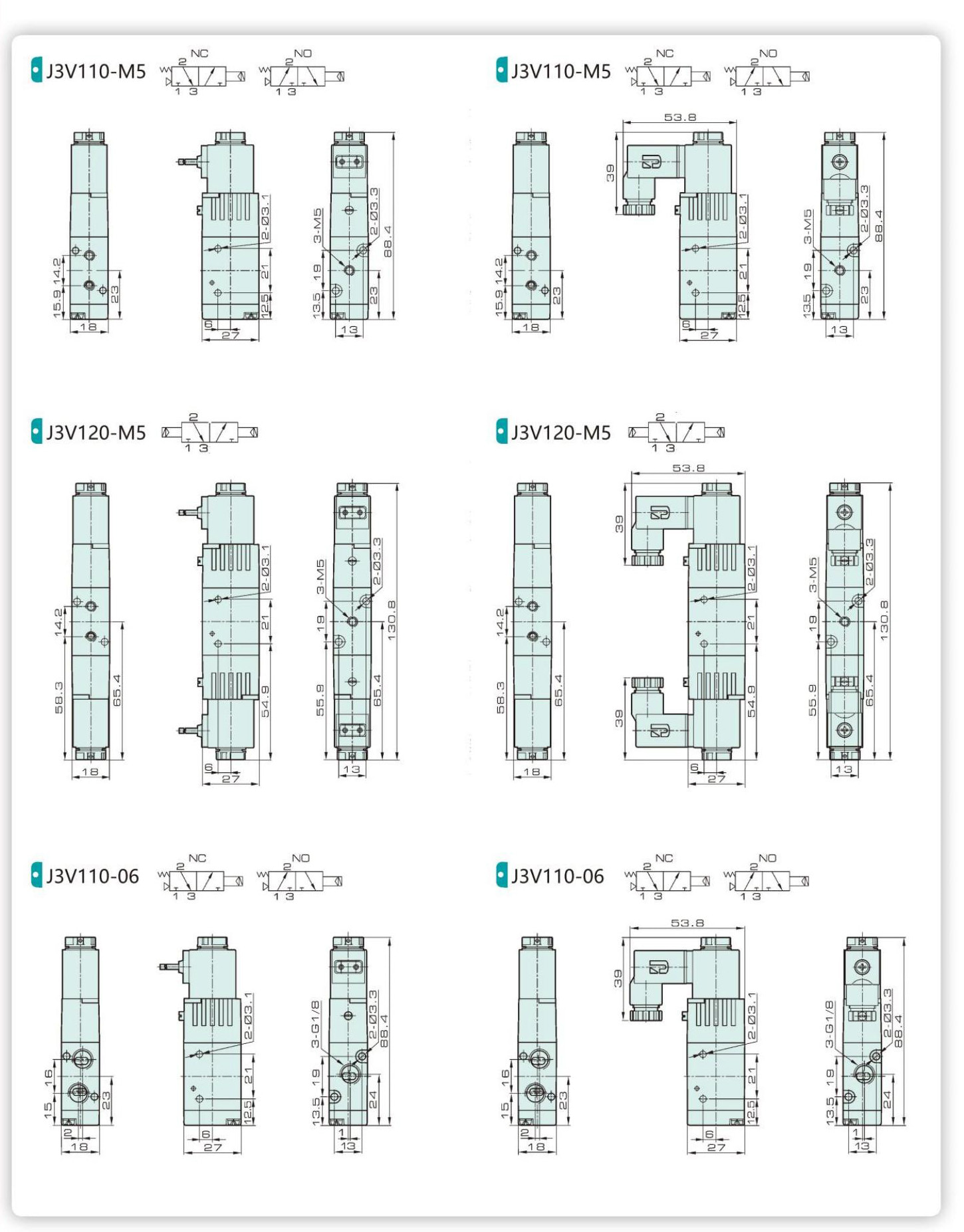

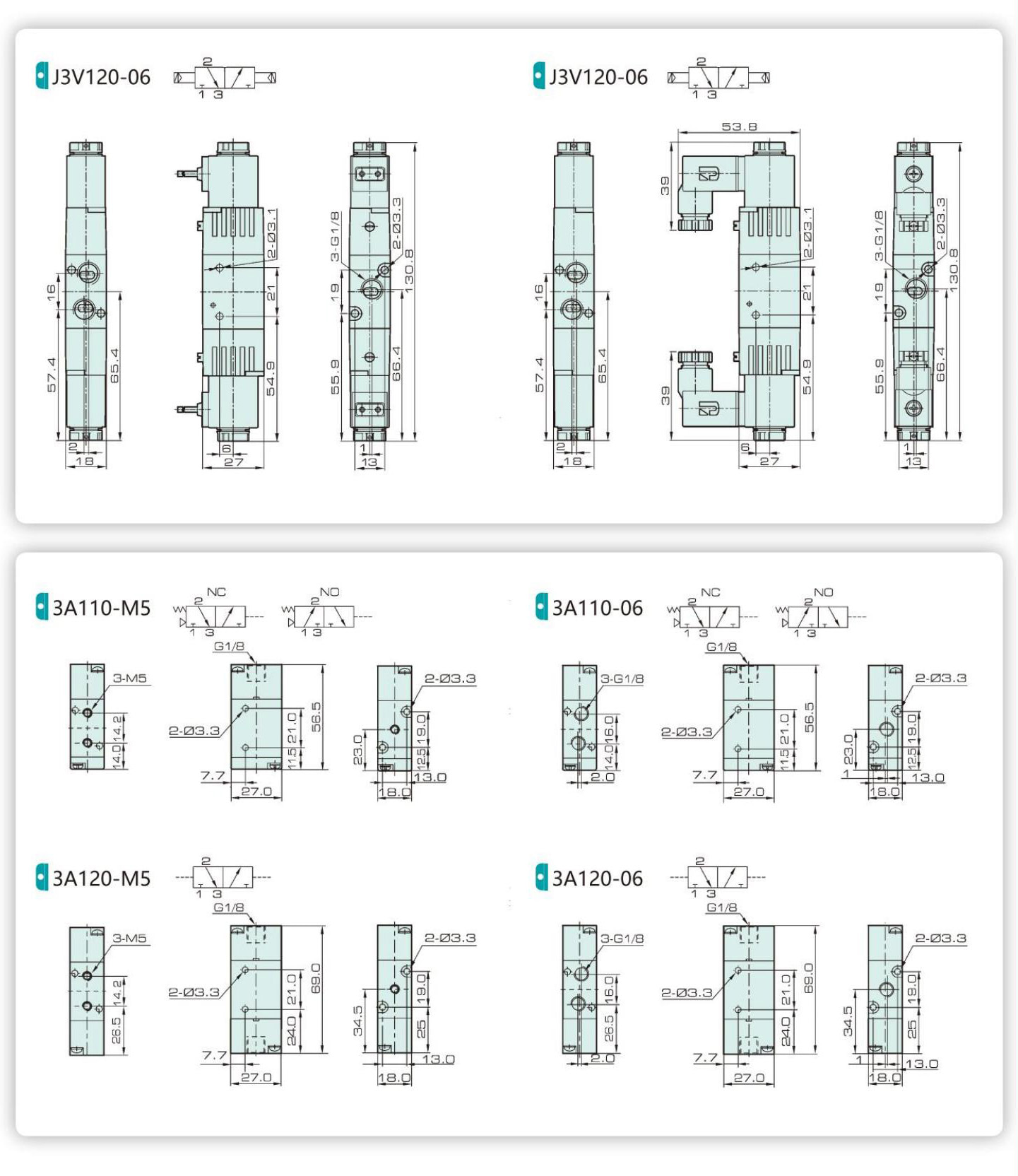

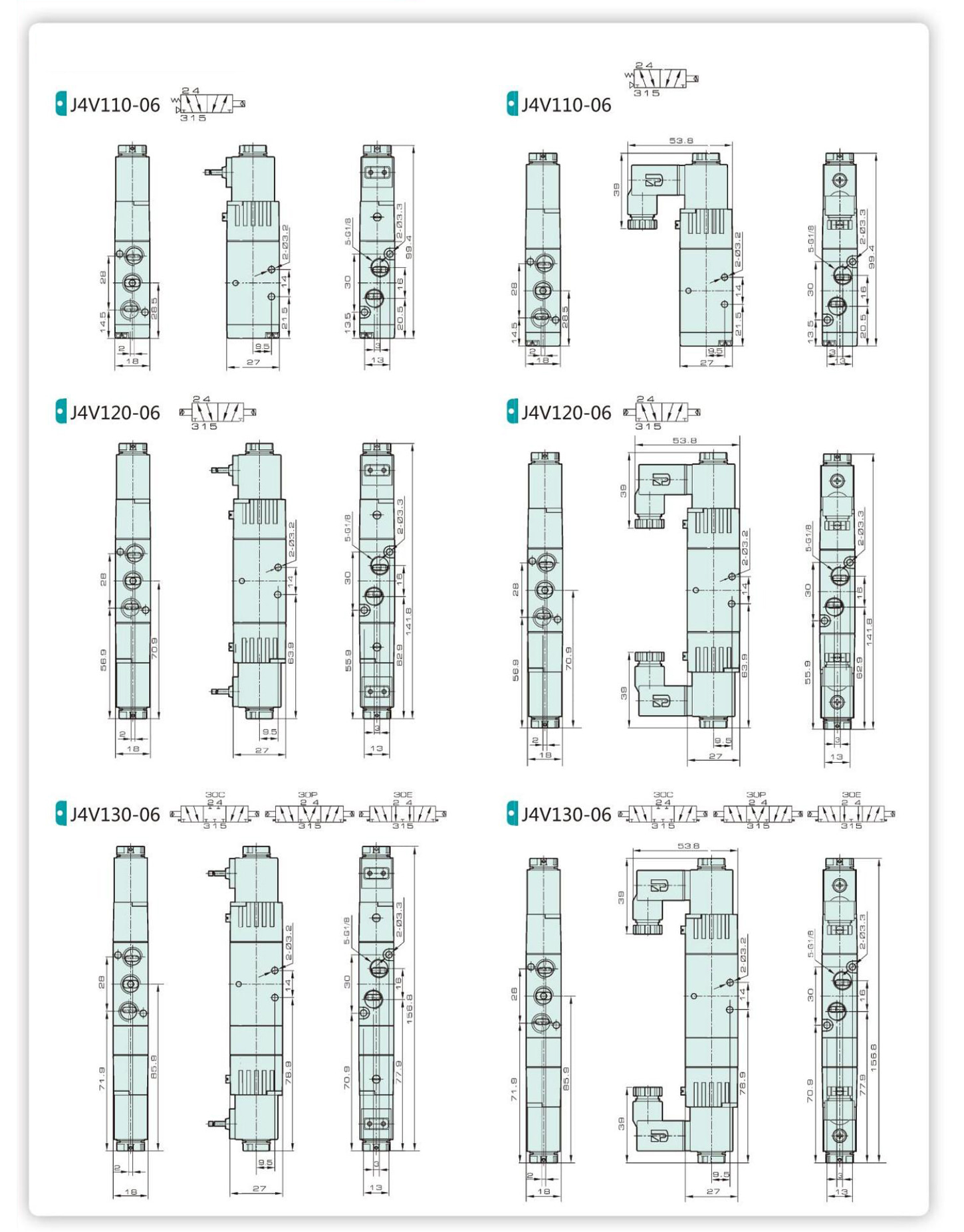

  • 外形寸法図

内部構造


部品

番号 名称 番号 名称 番号 名称
1 クロススロットパンネジ 7 バルブスプール 13 コイル
2 バックカバー 8 ピストン 14 コイルナット
3 スプリング 9 Yリング 15 取付板
4 特殊形状シール 10 スプリング 16 oリング
5 バルブ本体 11 マニュアルライドスピンドル 17 プランジャー
6 フラットリング 12 ターミナル 18 パイロットシート


フローパフォーマンスインジケーターの改善


電磁弁の寿命（作動回数）大幅向上

応答時間は2.5ミリ秒以内という高速応答性を達成しており、かつ4000万回に及ぶ耐久試験後でも、応答時間の変動（劣化）が極めて小さいという特長を有します。

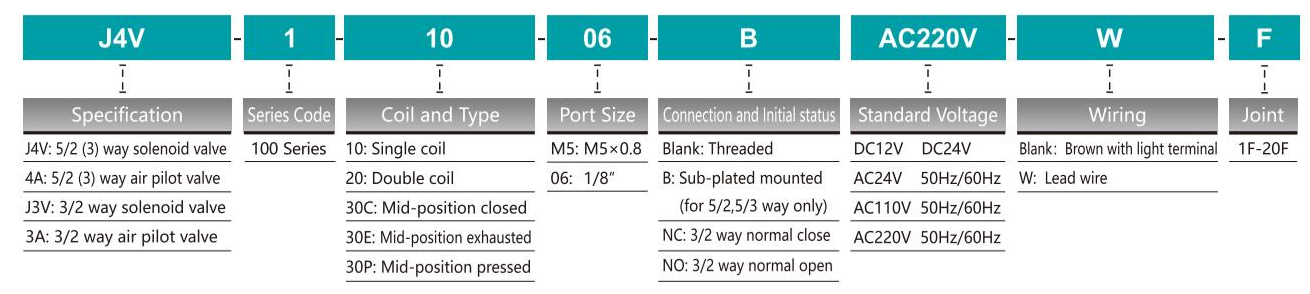

形番表示方法


仕様

型式 J4V110-M5 J4V120-M5 J4V130C-M5 J4V130E-M5 J4V130P-M5 J4V110-06 J4V120-06 J4V130C-06 J4V130E-06 J4v130p-06
4A110-M5 4A120-M5 4A130C-M5 4A130E-M5 4A130P-M5 4A110-06 4A120-06 4A130C-06 4A130E-06 4A130P-06
型式 5/2ウェイ 5/3ウェイ 5/2ウェイ 5/3ウェイ
有効断面積 10mm²（CV = 0.56） 7mm²（CV = 0.40） 12mm²（CV = 0.67） 9mm²（CV = 0.5）

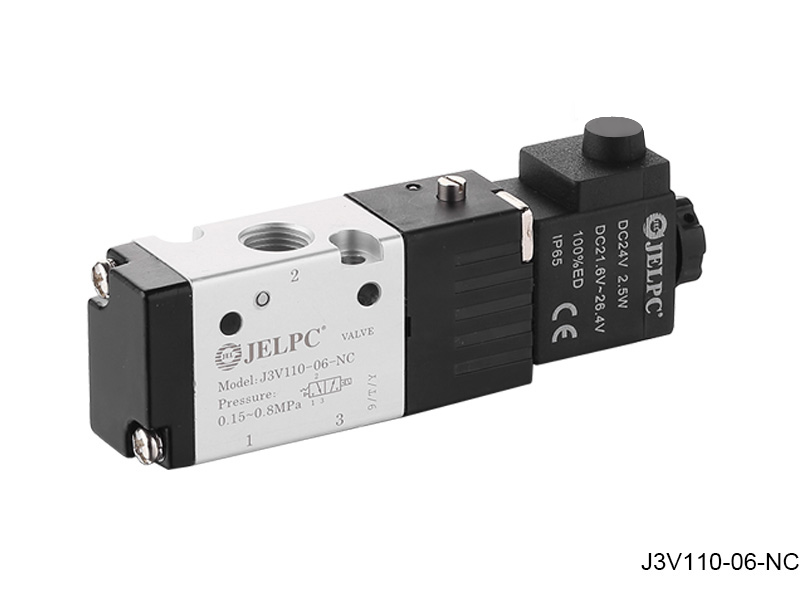

型式 J3V110-M5 J3V120-M5 3A110-M5 3A120-M5 J3V110-06 J3V120-06 3A110-06 3A120-06
型式 3/2ウェイ
有効断面積 10mm²（CV = 0.56） 12mm²（CV = 0.67）
接続口径 インレット、アウトレット、排気ポート= M5×0.8 インレット、アウトレット、排気ポート= G 1/8 "
流体 40ミクロンろ過空気
作動方式 内部パイロット
作動圧力範囲 0.15〜0.8mpa
耐圧力 1.2MPA
周囲温度 -20〜70℃
電圧許容範囲 ±10％
消費電力 AC：2.5VA DC：2.5W
コネクタ保護 Fクラス、IP65
配線 ケーブル/リードワイヤーまたはディンコネクタ
最高作動頻度 5サイクル/秒
最短応答時間 0.05秒
