J4V300シリーズ電磁弁、エアパイロットバルブ

J4V300シリーズ電磁弁、エアパイロットバルブ

特徴：
1.バルブスプール両端に低摩擦シールを追加し、切替時の動作安定性とバルブ寿命を向上。
2.シールは日本製純正品を採用。バルブ内部の流路を最適化し、通気断面積を最大化。
3.パイロット弁シートは台湾製で、表面に5本のストライプ加工を施し、強度と操作性（手動操作軸）を向上。外観上の特徴も備え、外観特許を取得。
4.バルブ本体の表面処理には、新しい環境配慮型プロセスを採用。
5.全自動組立・検査ラインにより、製品の一貫した高品質を実現。

  • 製品パラメーター

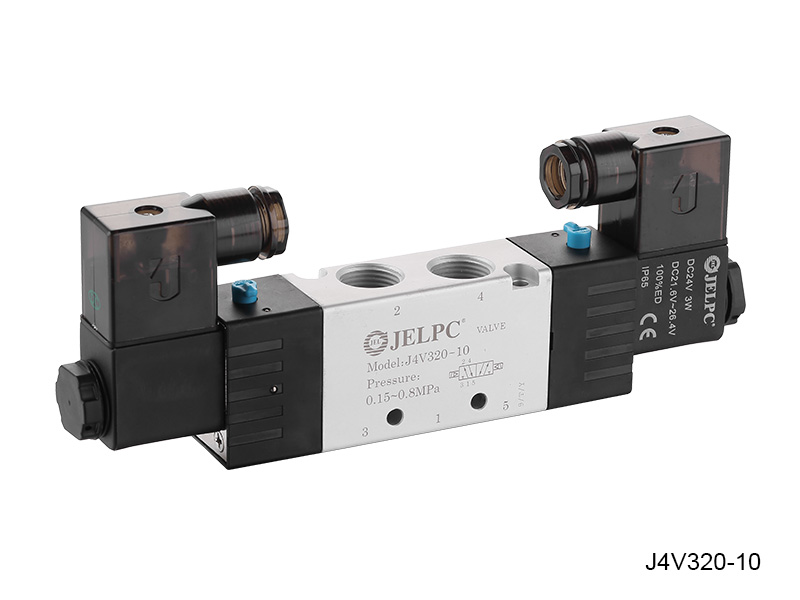

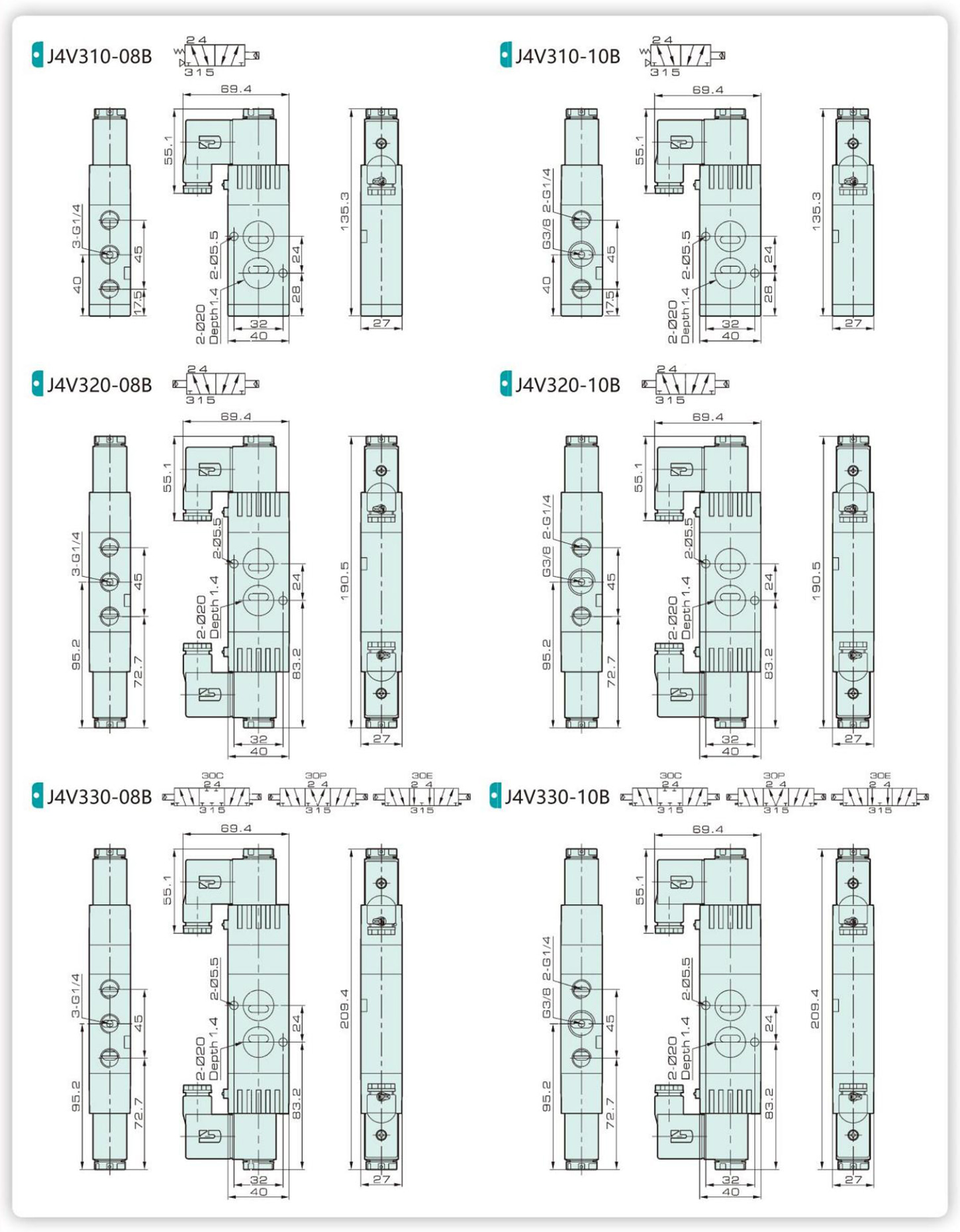

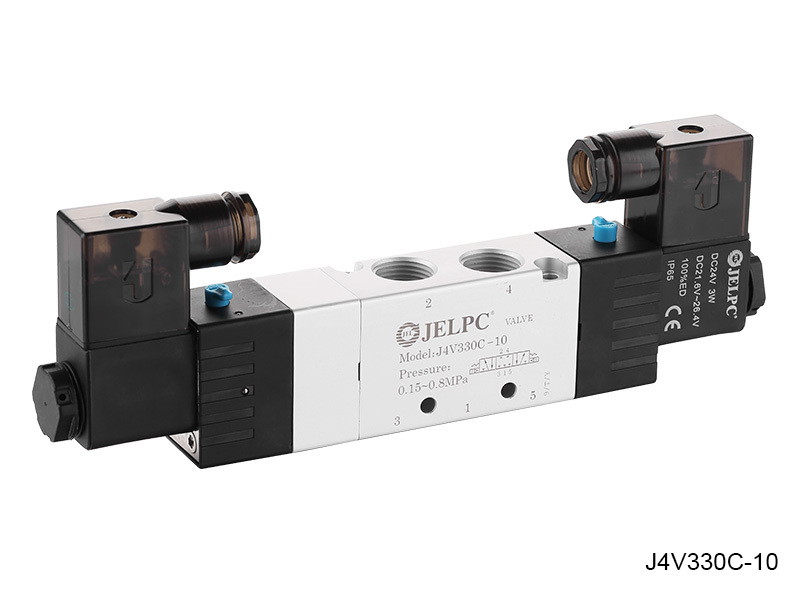

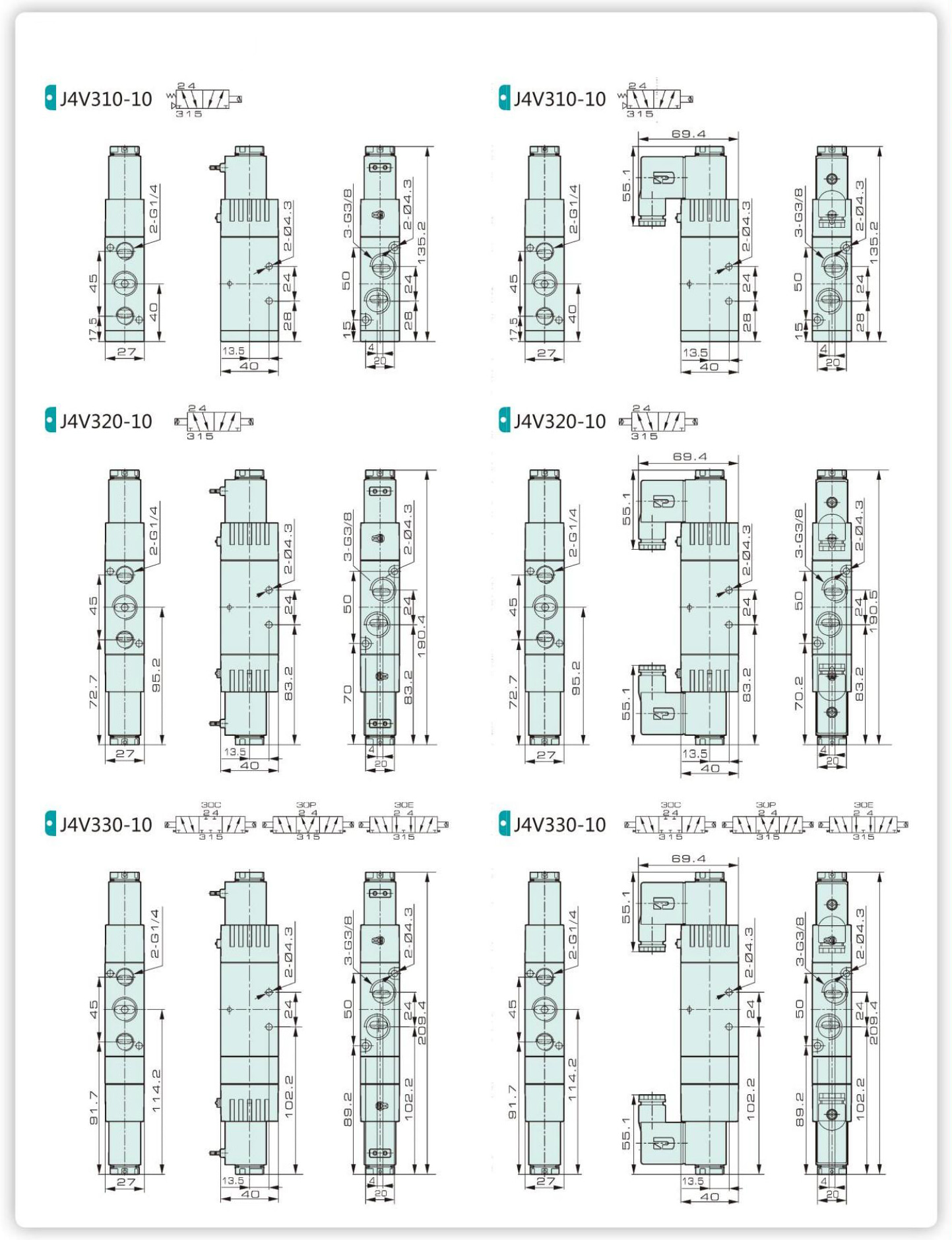

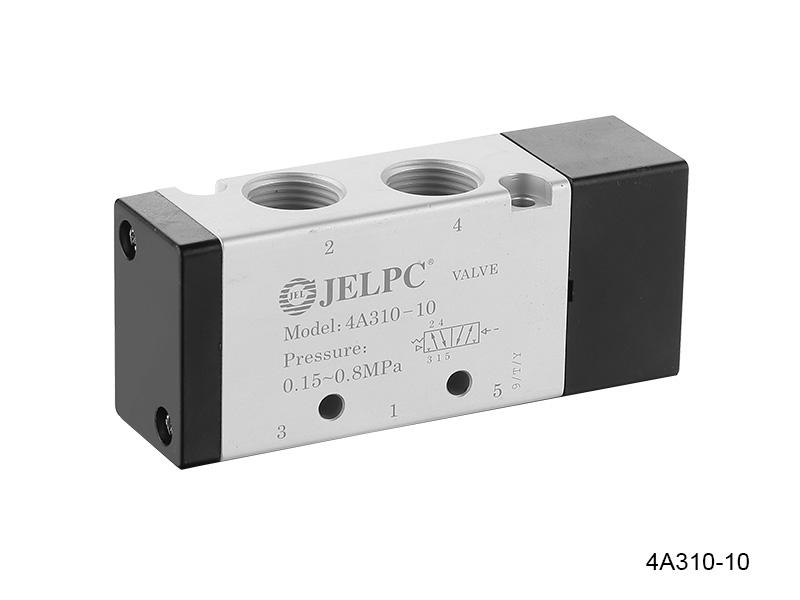

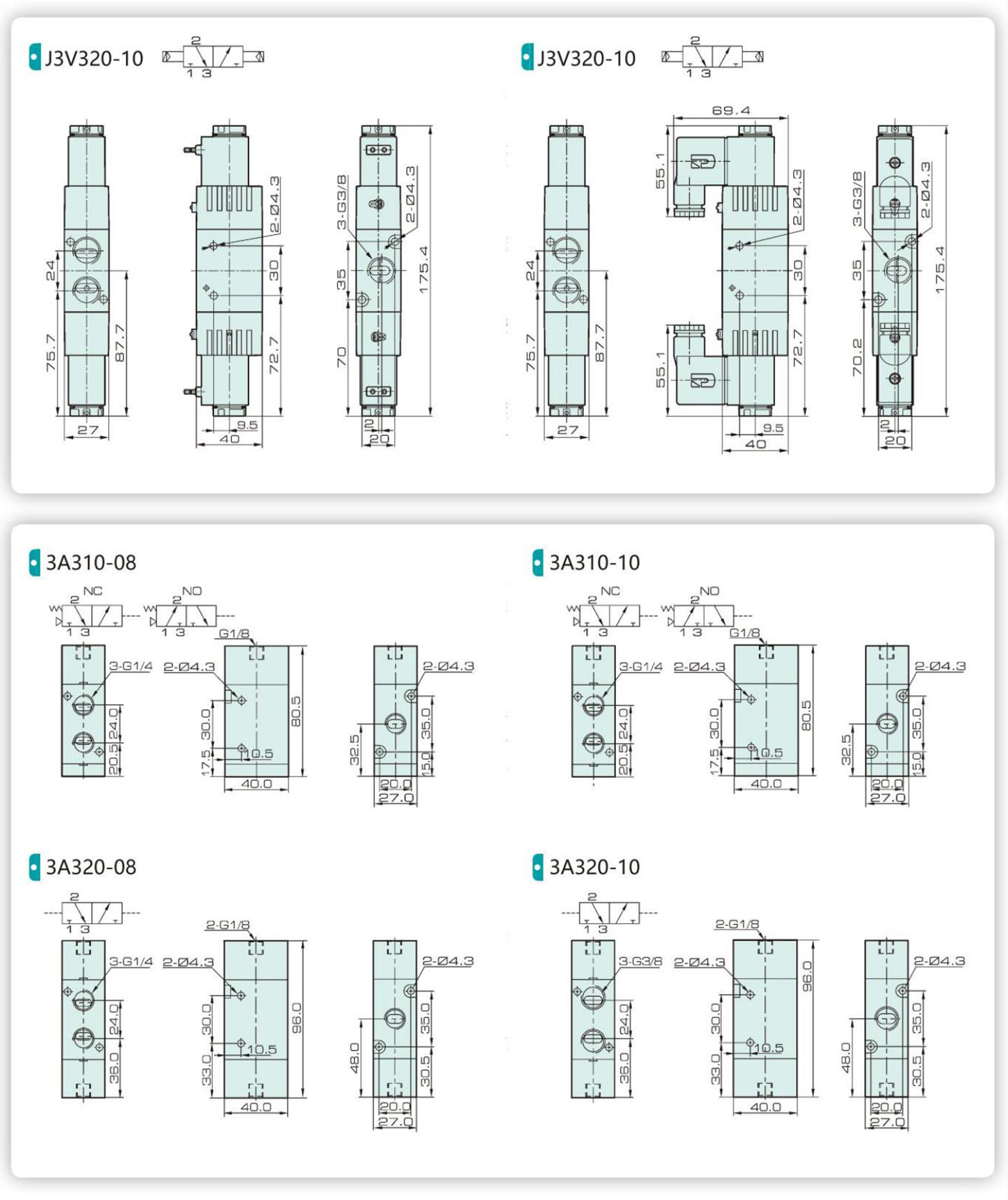

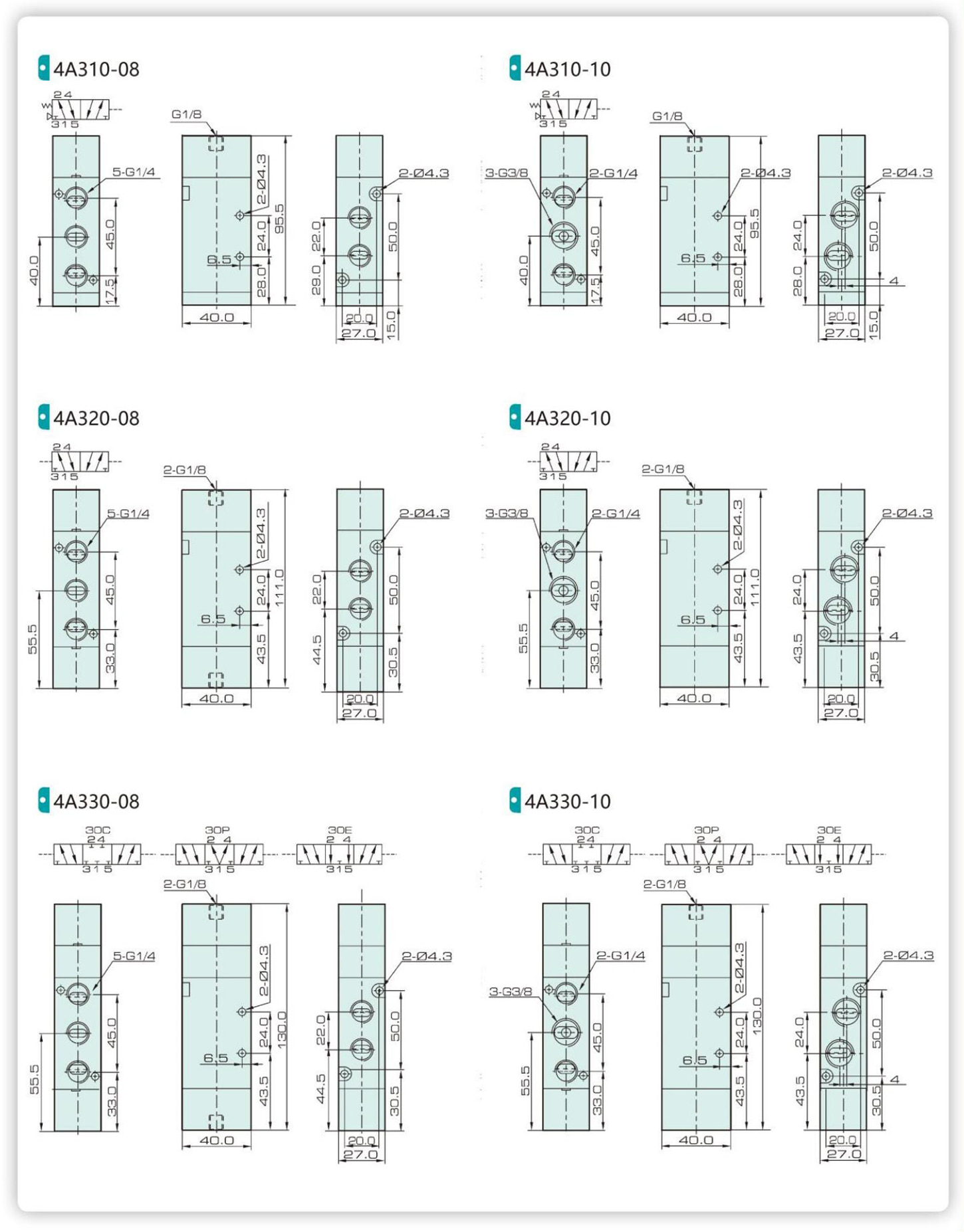

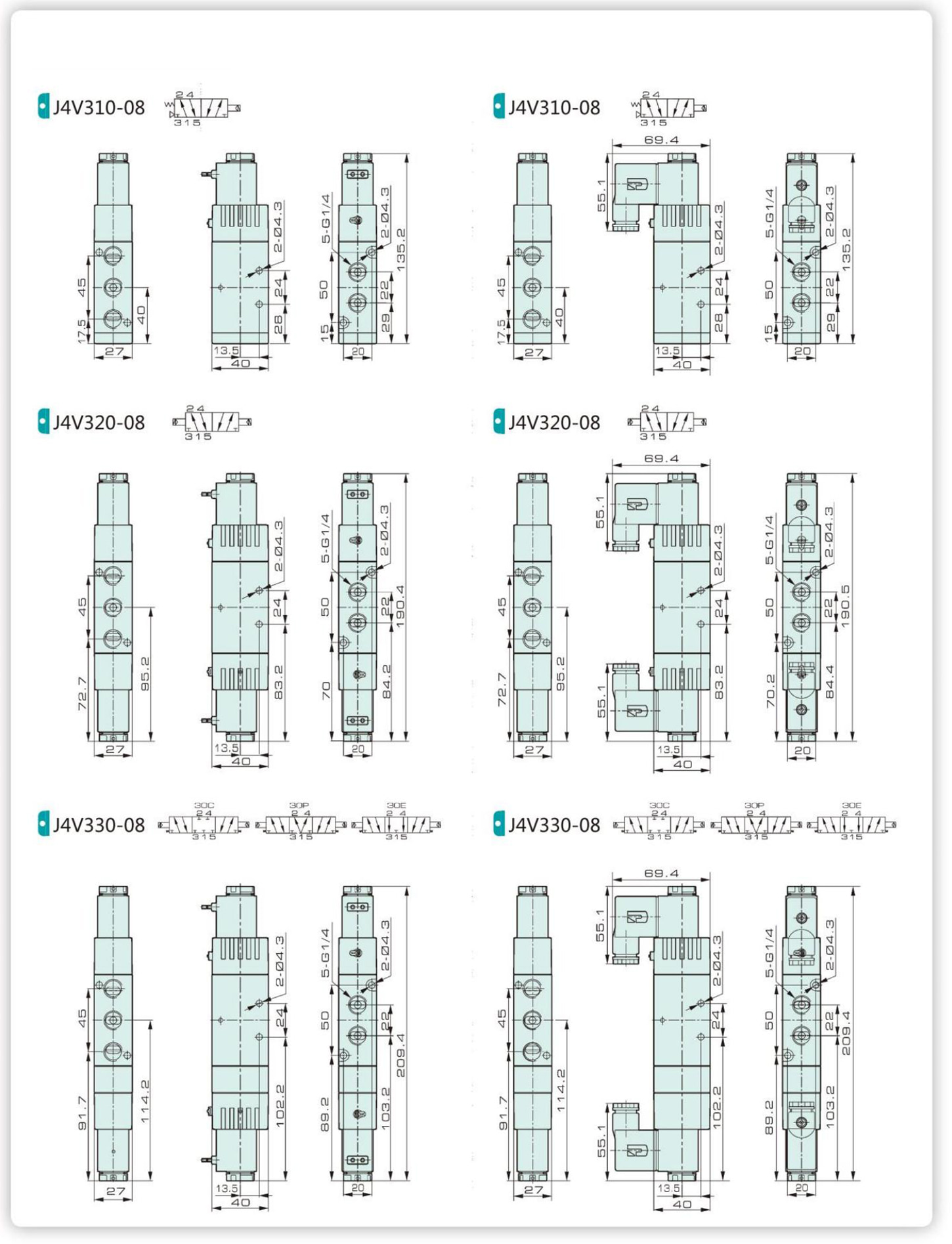

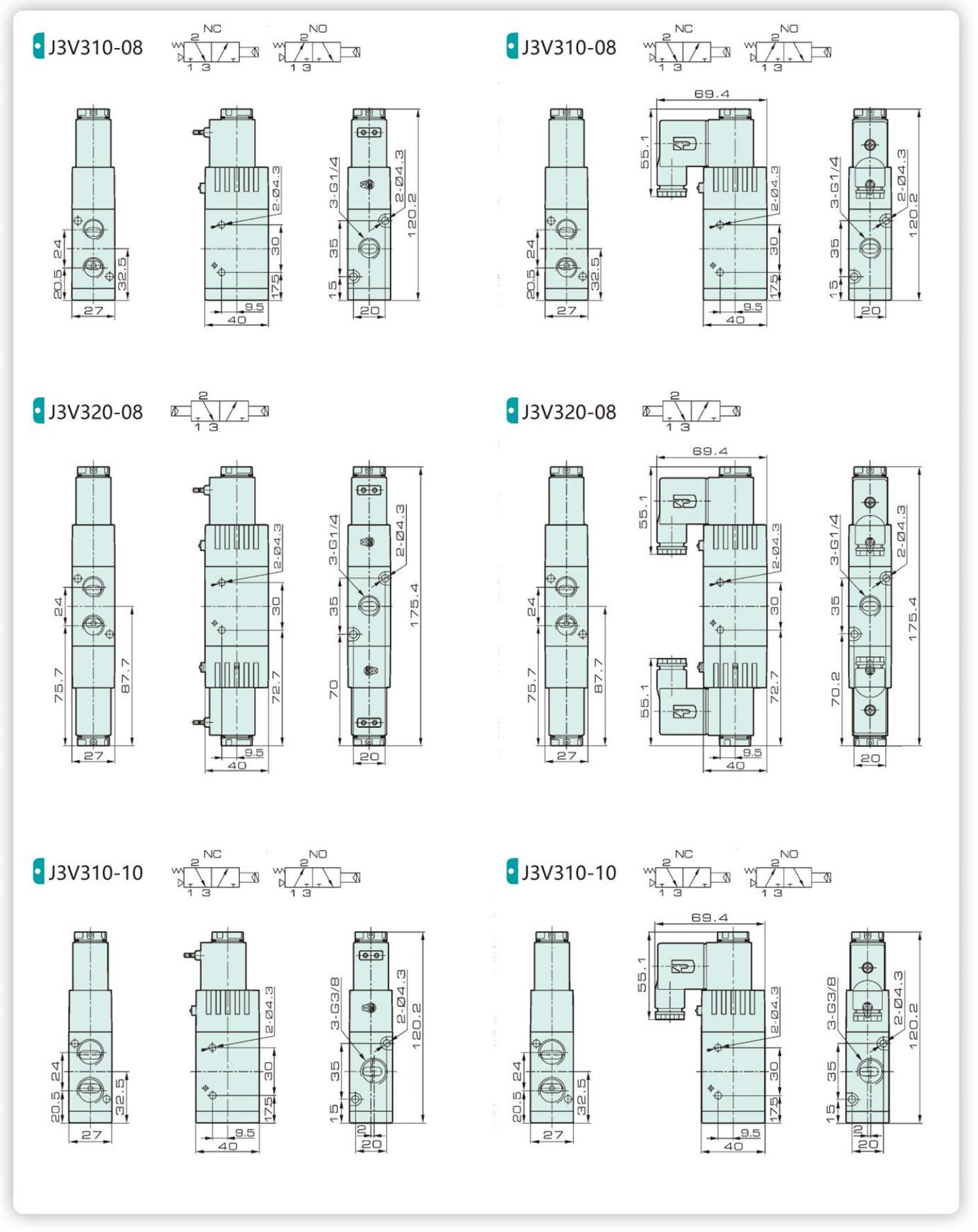

  • 外形寸法図

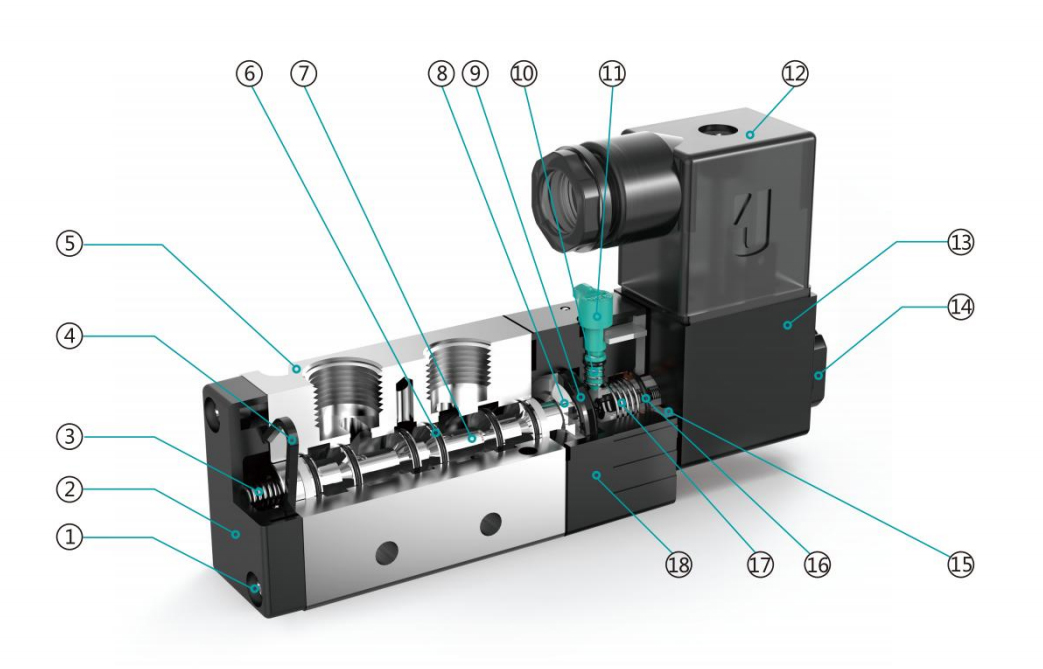

内部構造


部品

番号 名称 番号 名称 番号 名称
1 クロススロットパンネジ 7 バルブスプール 13 コイル
2 バックカバー 8 ピストン 14 コイルナット
3 スプリング 9 Yリング 15 取付板
4 特殊形状シール 10 スプリング 16 oリング
5 バルブ本体 11 マニュアルライドスピンドル 17 プランジャー
6 フラットリング 12 ターミナル 18 パイロットシート

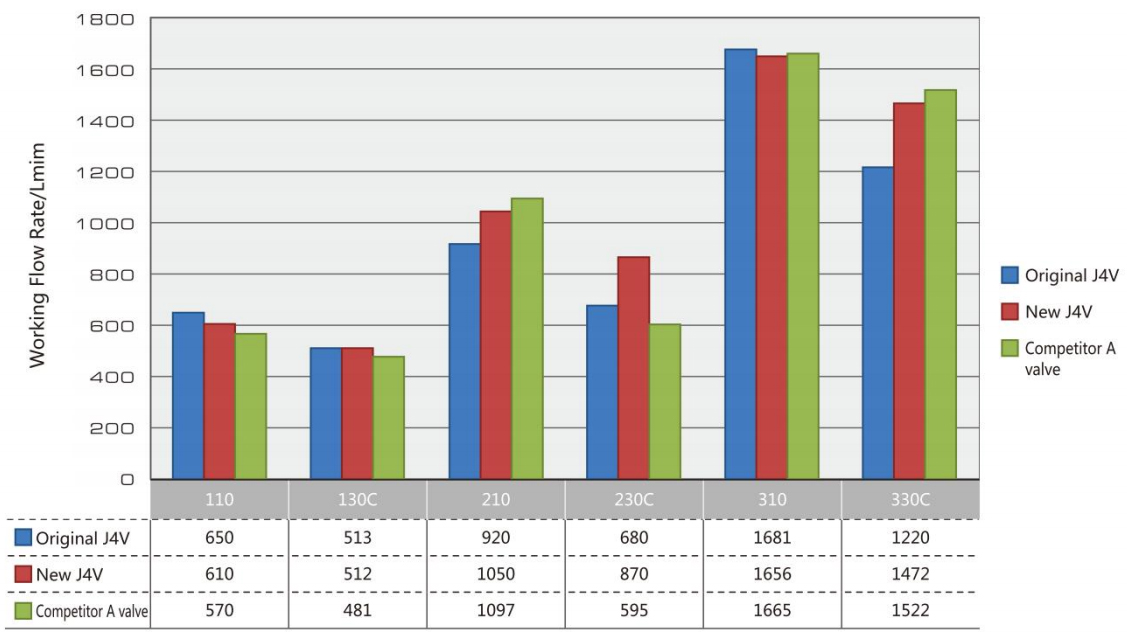

フローパフォーマンスインジケーターの改善


電磁弁の寿命（作動回数）大幅向上

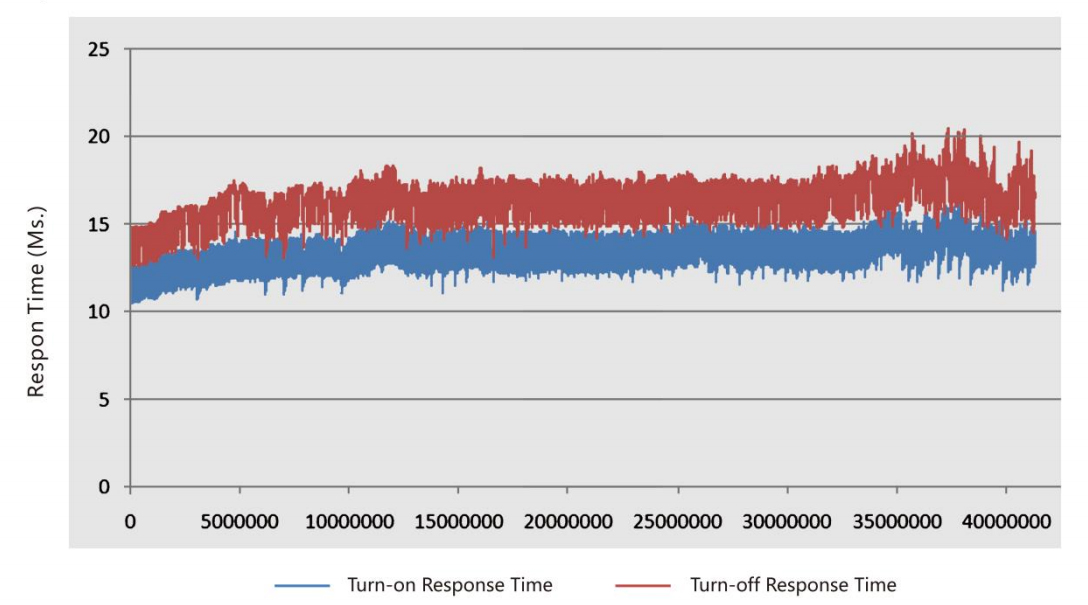

応答時間は2.5ミリ秒以内という高速応答性を達成しており、かつ4000万回に及ぶ耐久試験後でも、応答時間の変動（劣化）が極めて小さいという特長を有します。

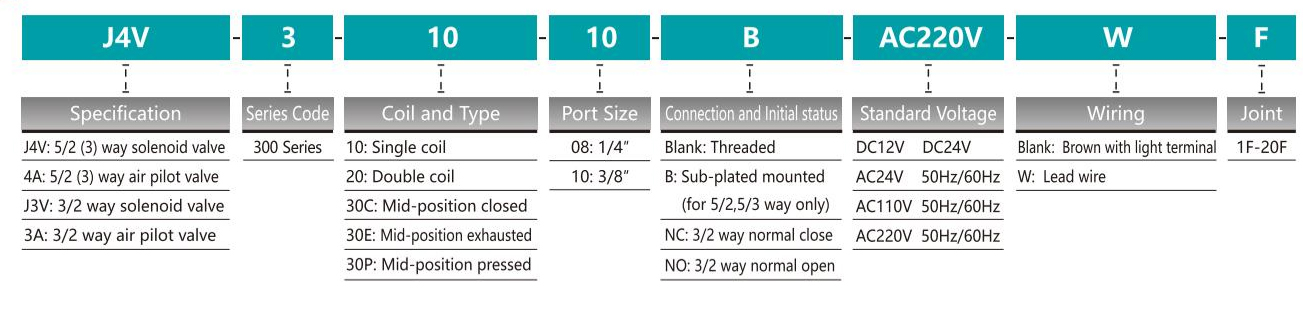

形番表示方法


仕様

型式 J4V310-08 J4V320-08 J4v330C-08 J4V330E-08 J4v330p-08 J4V310-10 J4V320-10 J4V330C-10 J4V330E-10 J4V330P-10
4A310-08 4A320-08 4A330C-08 4A330E-08 4A330P-08 4A310-10 4A320-10 4A330C-10 4A330E-10 4A330P-10
型式 5/2ウェイ 5/3ウェイ 5/2ウェイ 5/3ウェイ
有効断面積 25mm²（CV = 1.40） 18mm²（CV = 1.00） 30mm²（CV = 1.68） 18mm²（CV = 1.00）
型式 J3V310-08 J3V320-08 3A310-08 3A320-08 J3V310-10 J3V320-10 3A310-10 3A320-10
型式 3/2ウェイ
有効断面積 25mm²（CV = 1.40） 30mm²（CV = 1.68）
接続口径 インレット、アウトレット、排気ポート= G 1/4” インレット、アウトレット= G 3/8 "排気ポート= G1/4"
流体 40ミクロンろ過空気
作動方式 内部パイロット
作動圧力範囲 0.15 ～0.8mpa
耐圧力 1.2MPA
周囲温度 -20〜70℃
電圧許容範囲 ±10％
消費電力 AC：3.5VA DC：3.0W
コネクタ保護 Fクラス、IP 65
配線 ケーブル/リードワイヤーまたはディンコネクタ
最高作動頻度 5サイクル/秒
最短応答時間 0.05秒
