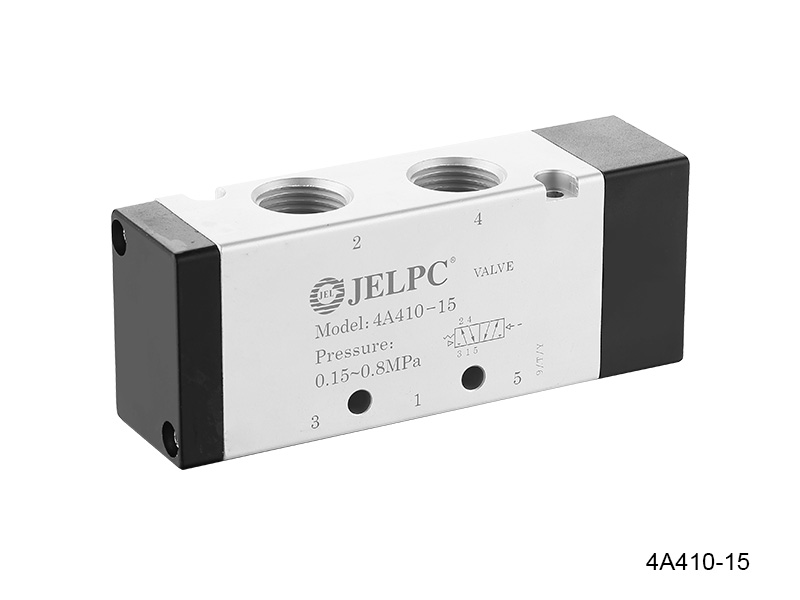

J4V400シリーズ電磁弁、エアパイロットバルブ

J4V400シリーズ電磁弁、エアパイロットバルブ

特徴：
1.バルブスプール両端に低摩擦シールを追加し、切替時の動作安定性とバルブ寿命を向上。
2.シールは日本製純正品を採用。バルブ内部の流路を最適化し、通気断面積を最大化。
3.パイロット弁シートは台湾製で、表面に5本のストライプ加工を施し、強度と操作性（手動操作軸）を向上。外観上の特徴も備え、外観特許を取得。
4.バルブ本体の表面処理には、新しい環境配慮型プロセスを採用。
5.全自動組立・検査ラインにより、製品の一貫した高品質を実現。

  • 製品パラメーター

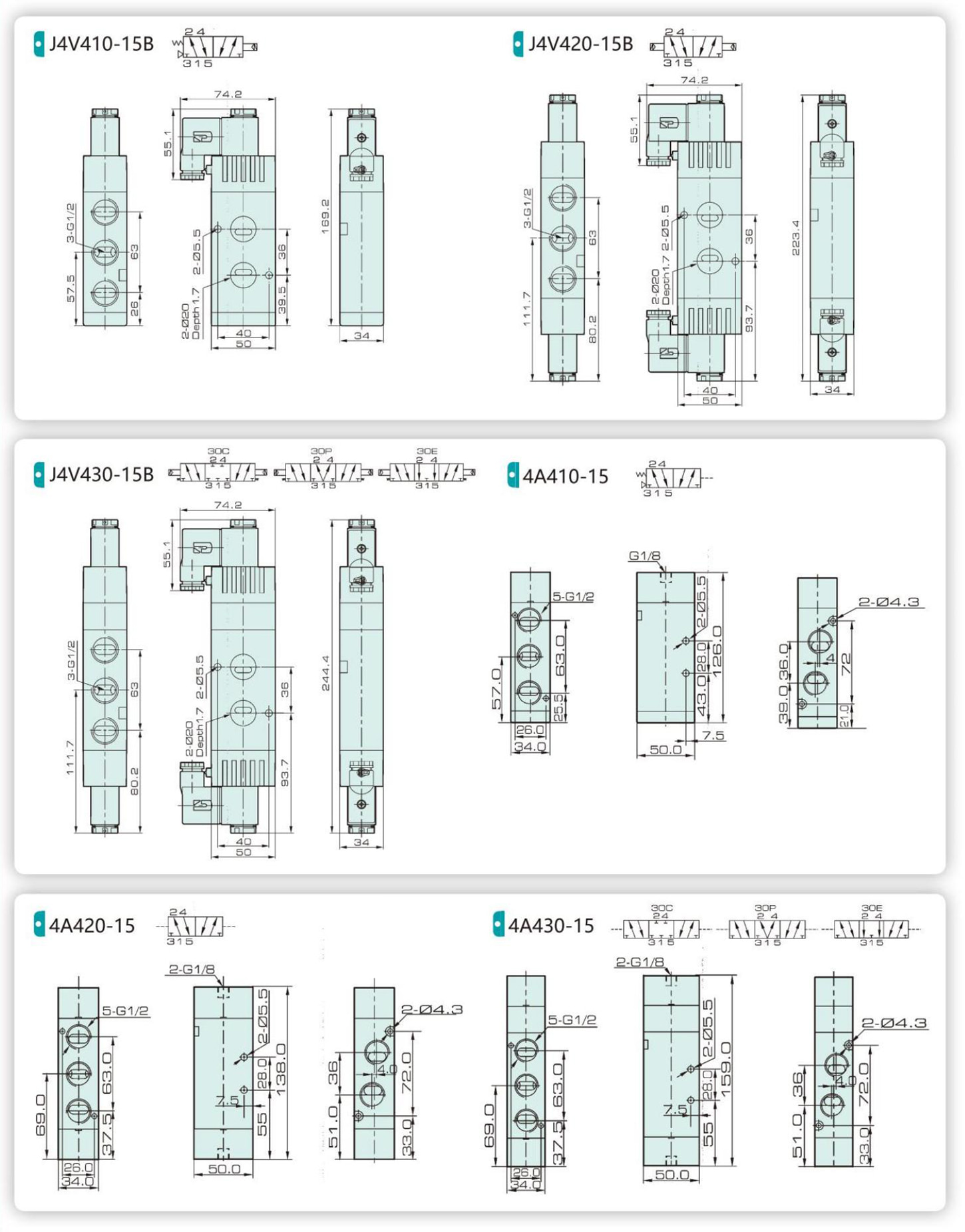

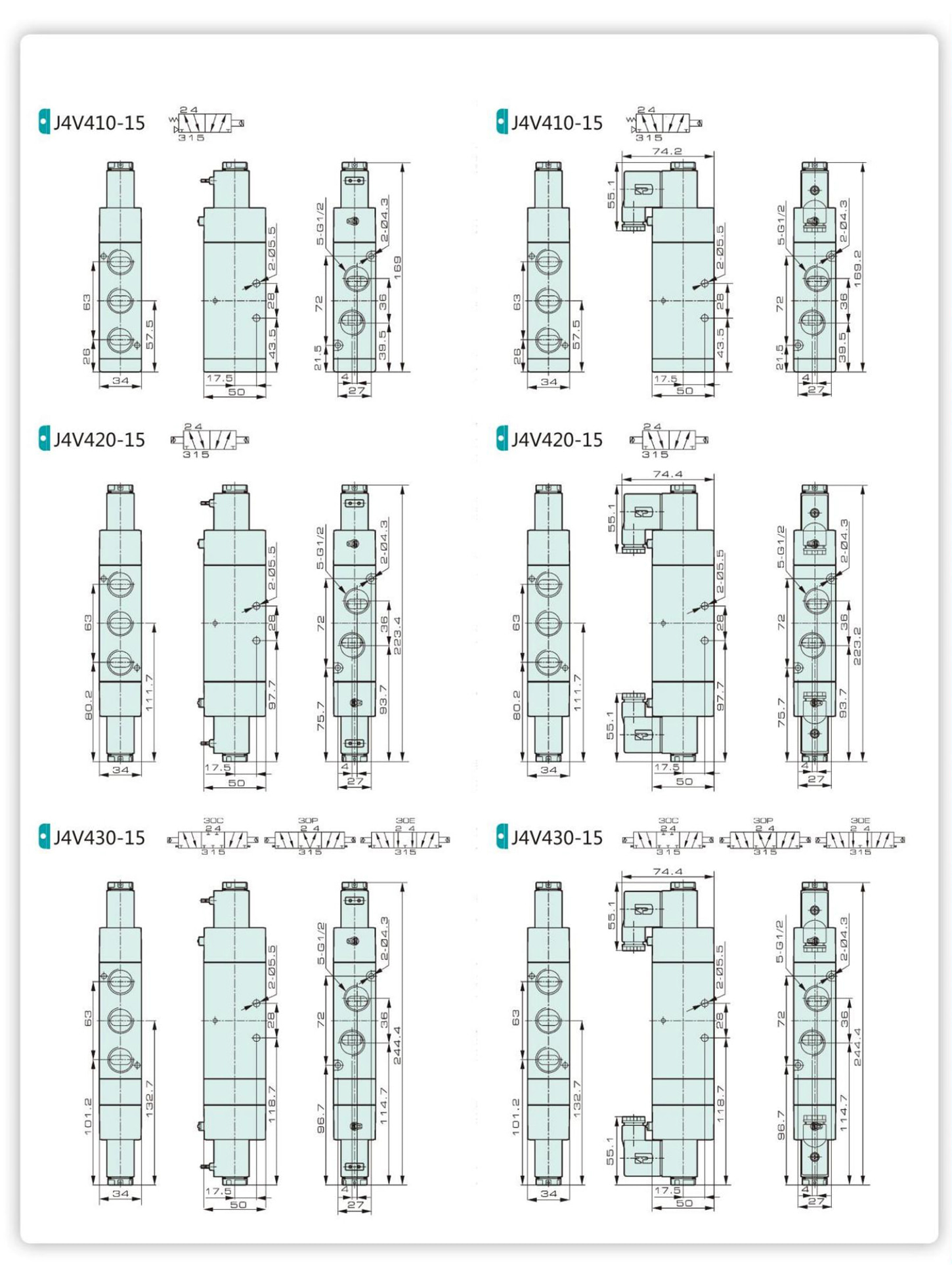

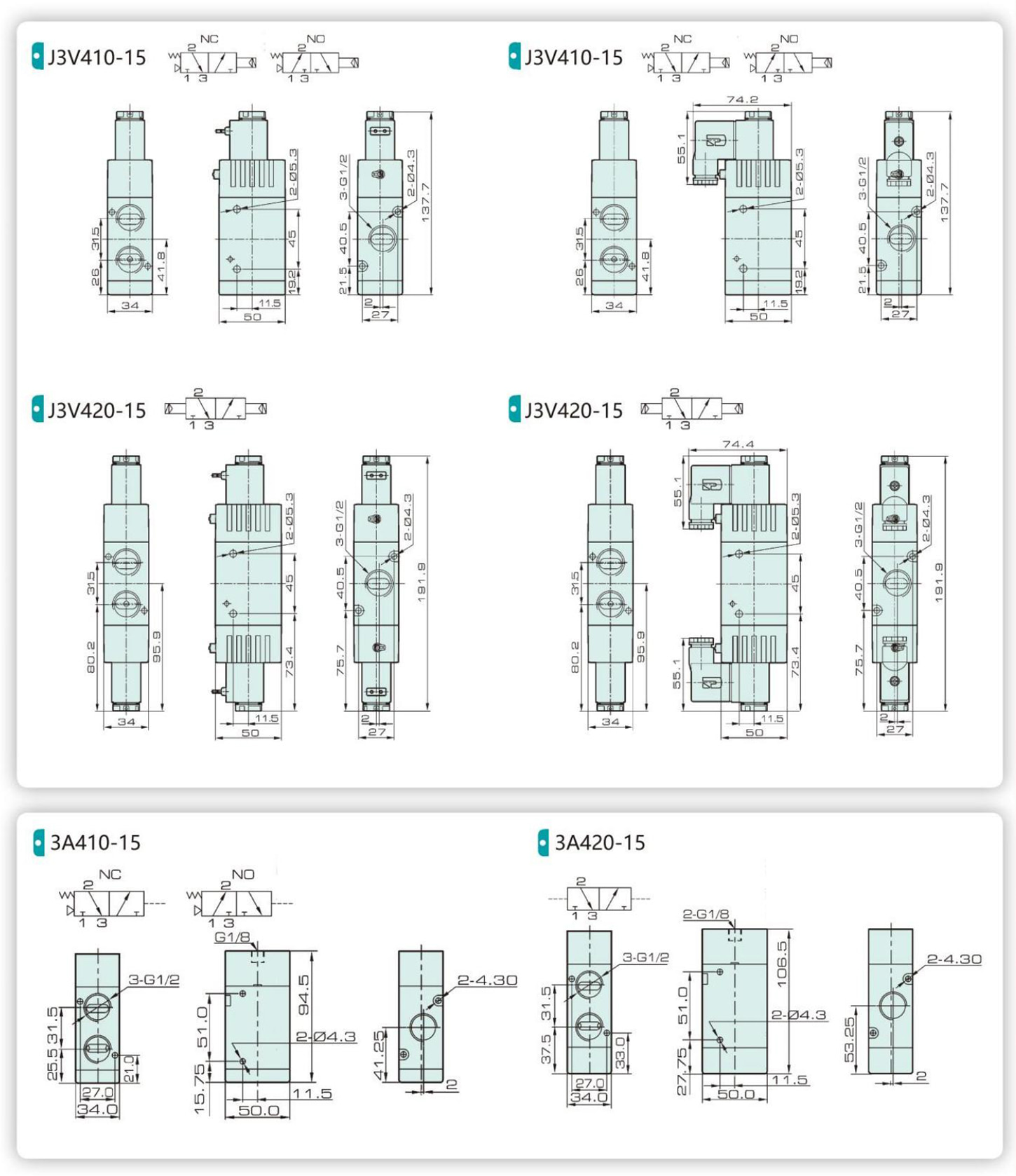

  • 外形寸法図

内部構造


部品

番号 名称 番号 名称 番号 名称
1 クロススロットパンネジ 7 バルブスプール 13 コイル
2 バックカバー 8 ピストン 14 コイルナット
3 スプリング 9 Yリング 15 取付板
4 特殊形状シール 10 スプリング 16 oリング
5 バルブ本体 11 マニュアルライドスピンドル 17 プランジャー
6 フラットリング 12 ターミナル 18 パイロットシート


フローパフォーマンスインジケーターの改善


電磁弁の寿命（作動回数）大幅向上

応答時間は2.5ミリ秒以内という高速応答性を達成しており、かつ4000万回に及ぶ耐久試験後でも、応答時間の変動（劣化）が極めて小さいという特長を有します。

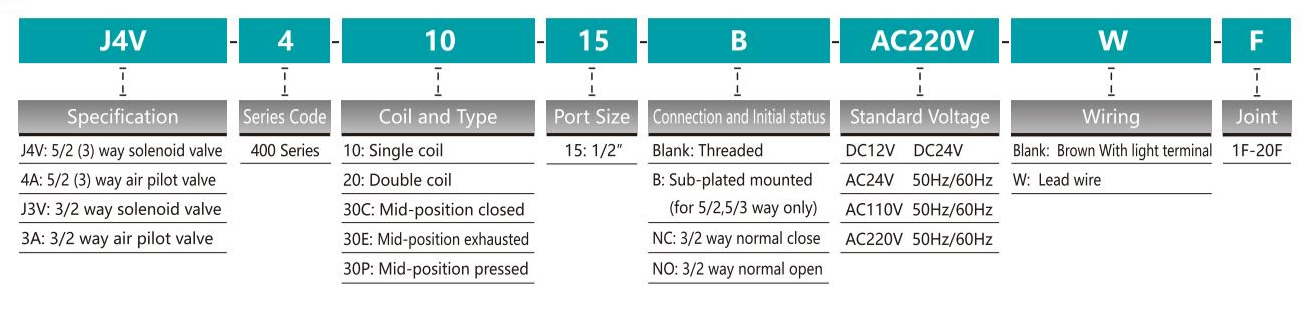

形番表示方法


仕様

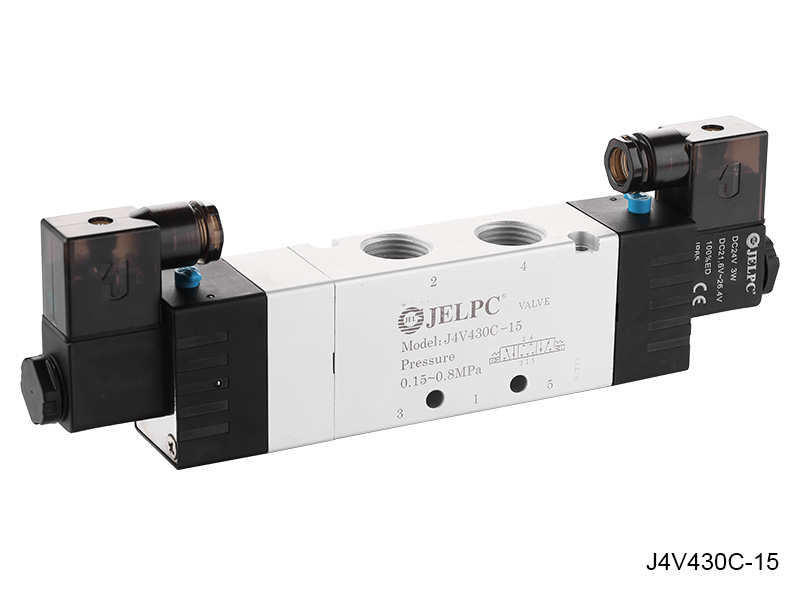

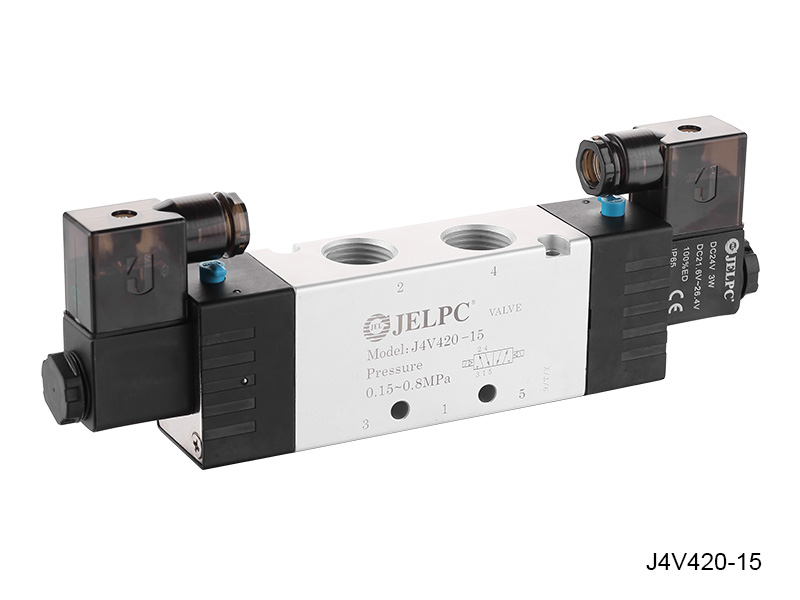

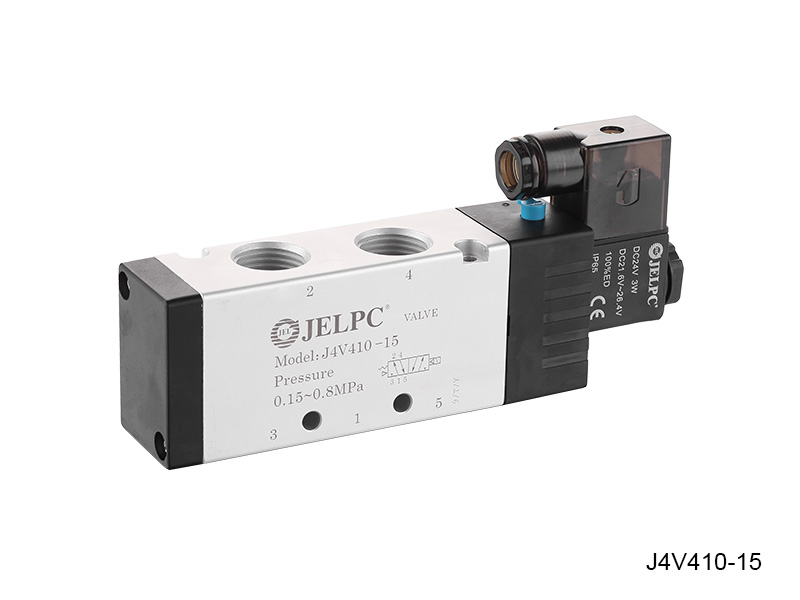

型式 J4V410-15 J4V420-15 J4v430C-15 J4V430E-15 J4V430P-15
4A410-15 4A420-15 4A430C-15 4A430E-15 4A430P-15
型式 5/2ウェイ 5/3ウェイ
有効断面積 50mm²（CV = 2.79） 30mm²（CV = 1.68）

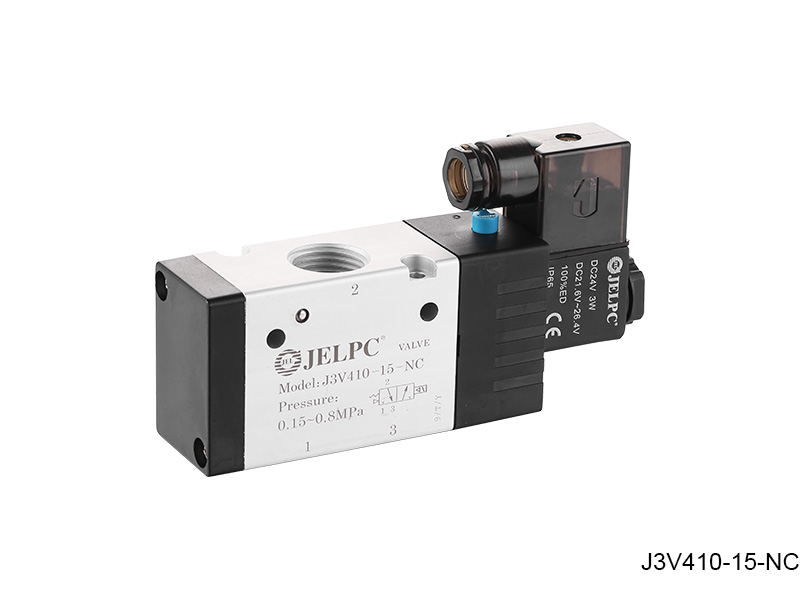

型式 J3V410-15 J3V420-15 3A410-15 3A420-15
型式 3/2ウェイ
有効断面積 50mm²（CV = 2.79）
接続口径 インレット、アウトレット、排気ポート= G1/2 "
流体 40ミクロンろ過空気
作動方式 内部パイロット
作動圧力範囲 0.15〜0.8mpa
耐圧力 1.2MPA
周囲温度 -20〜70℃
電圧許容範囲 ±10％
消費電力 AC：3.5VA DC：3.0W
コネクタ保護 Fクラス、IP65
配線 ケーブル/リードワイヤーまたはディンコネクタ
最高作動頻度 5サイクル/秒
最短応答時間 0.05秒
