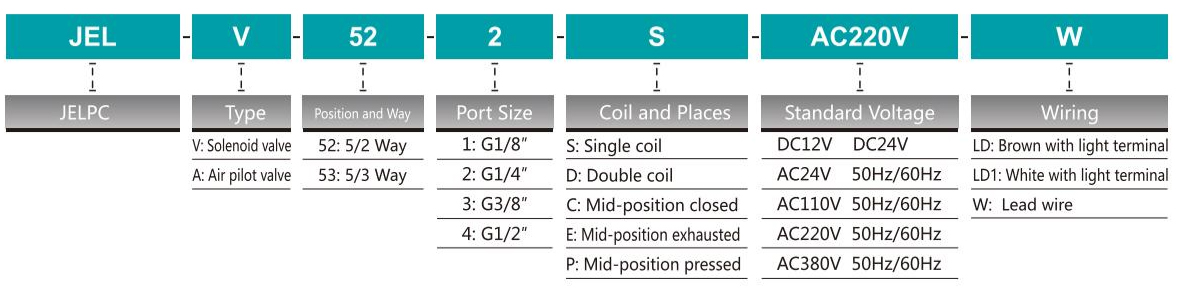

形番表示方法
仕様
| 型式 | jelv521s | jelv521d | jelv53xc（e/p） | jelv522s | Jelv522d | jelv532c（e/p） | jelv523s | Jelv523d | jelv533c（e/p） | jelv524s | jelv524d | jelv534c（e/p） |
| jela521s | jela521d | jela531c（e/p） | jela522s | jela522d | jela532c（e/p） | jela523s | jela523d | jela533c（e/p） | jela524s | jelv524d | jela534c（e/p） | |
| 型式 | 5/2ウェイ | 5/3ウェイ | 5/2ウェイ | 5/3ウェイ | 5/2ウェイ | 5/bウェイ | 5/2ウェイ | 5/3ウェイ | ||||
| 有効断面積 | 12mm2（cv = 0.67） | 9mm2（cv = 0.5） | 14mm2（cv = 0.78） | 12mm2（cv = 0.69） | 25mm2（CV = 1.40） | 18mm2（cv = 1.00） | 50mm2（CV = 2.79） | 30mm2（cv = 1.68） | ||||
| 流体 | 40ミクロンろ過空気 | |||||||||||
| 作動方式 | 内部パイロット | |||||||||||
| 作動圧力範囲 | 0.15 〜0.8MPa | |||||||||||
| 最高耐圧 | 1.2MPA | |||||||||||
| 使用温度 | -20〜70°C | |||||||||||
| 電圧許容範囲 | ±10％ | |||||||||||
| 消費電力 | AC：5.5VA DC：4.8W | |||||||||||
| コネクタ保護 | Fクラス、IP 65 | |||||||||||
| 配線 /コネクタ | ケーブル /リードワイヤーまたはディンコネクタ | |||||||||||
| 最高作動頻度 | 5サイクル /秒 | |||||||||||
| 最短応答時間 | 0.05秒 | |||||||||||

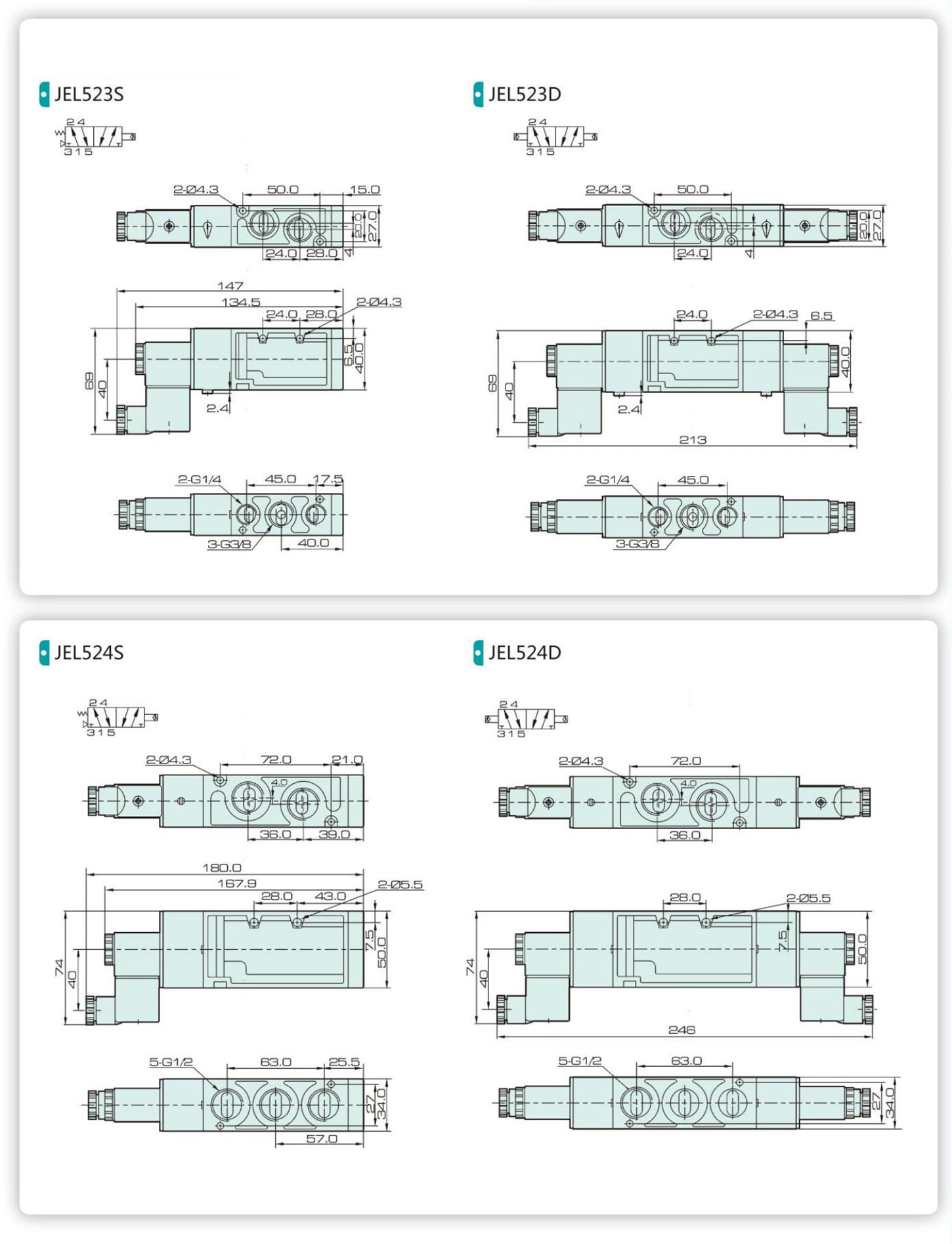

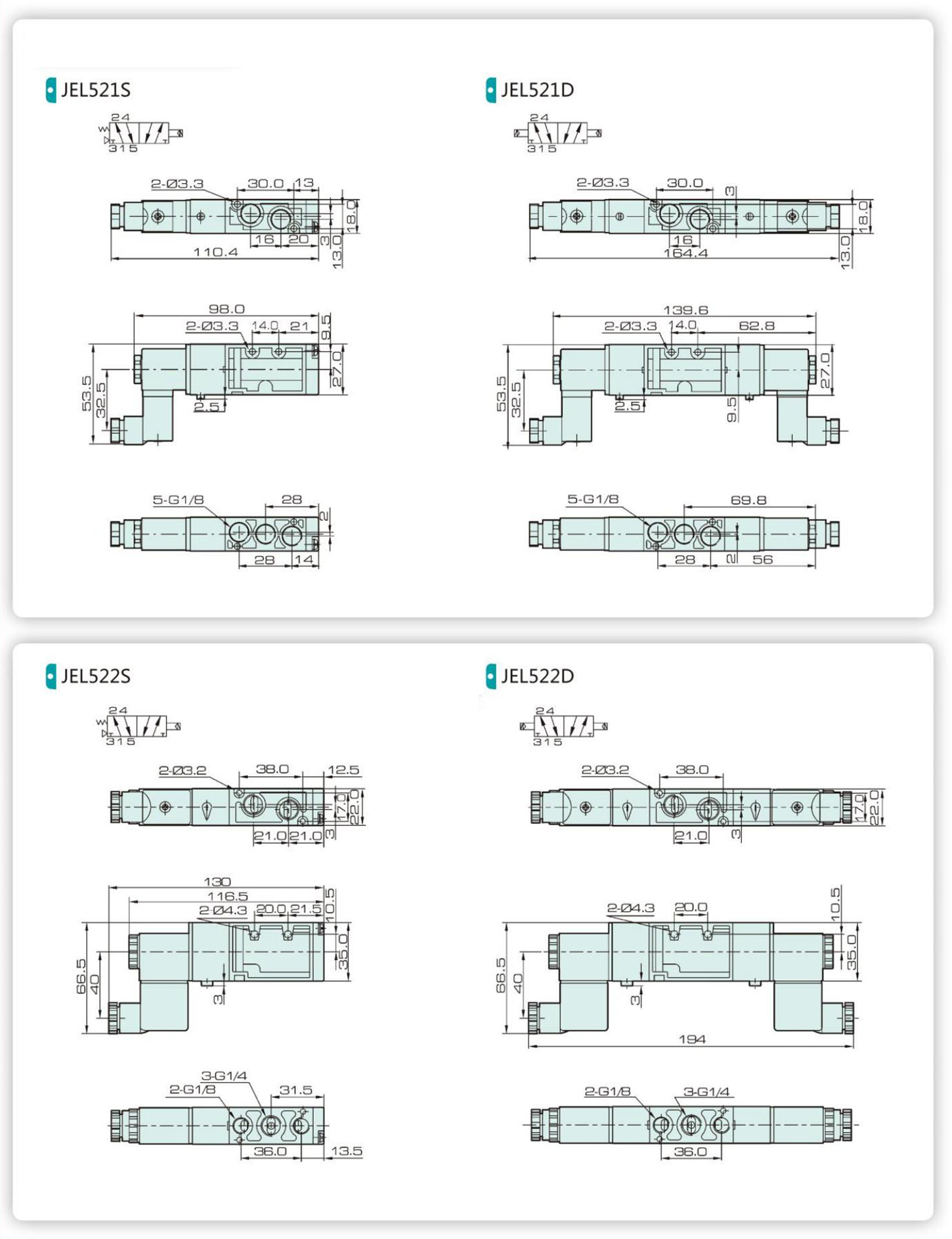

外形寸法図
