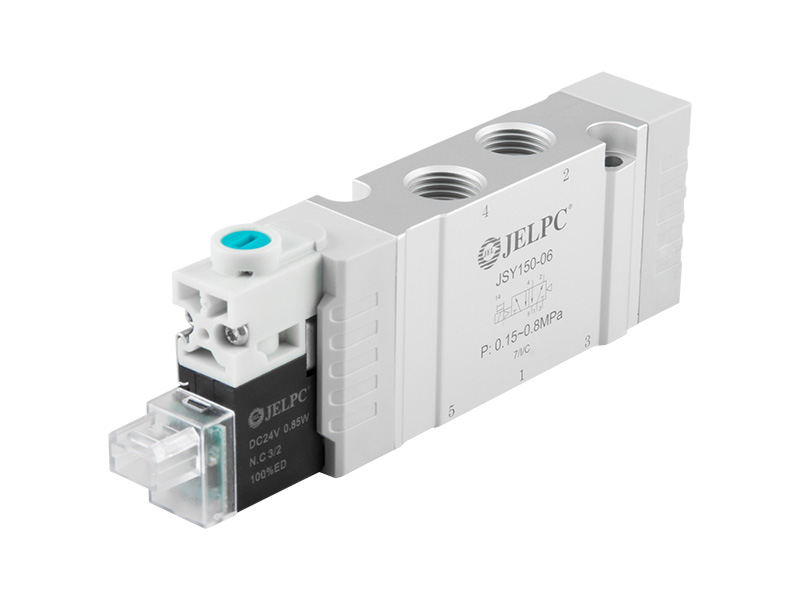

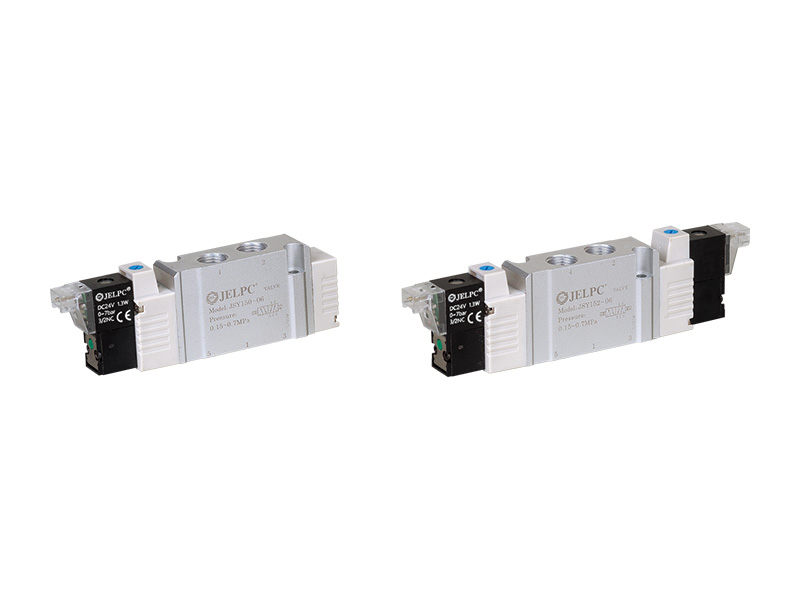

JSYシリーズ電磁弁

JSYシリーズ電磁弁

主な機能：
1.内排気構造により、大気を汚染しません。
2.消費電力は0.85Wと低く、省エネルギーに効果的。低消費電力タイプでは最小0.3Wまで対応可能。
3.スプール構造、専用シール材およびグリースの採用により、バルブ寿命を大幅に向上。優れたシール性能と高速応答を実現。
4.作動圧力は最大0.8MPa。
5.マニホールドへの一体取付けが可能で、省スペース化を実現。

  • 製品パラメーター

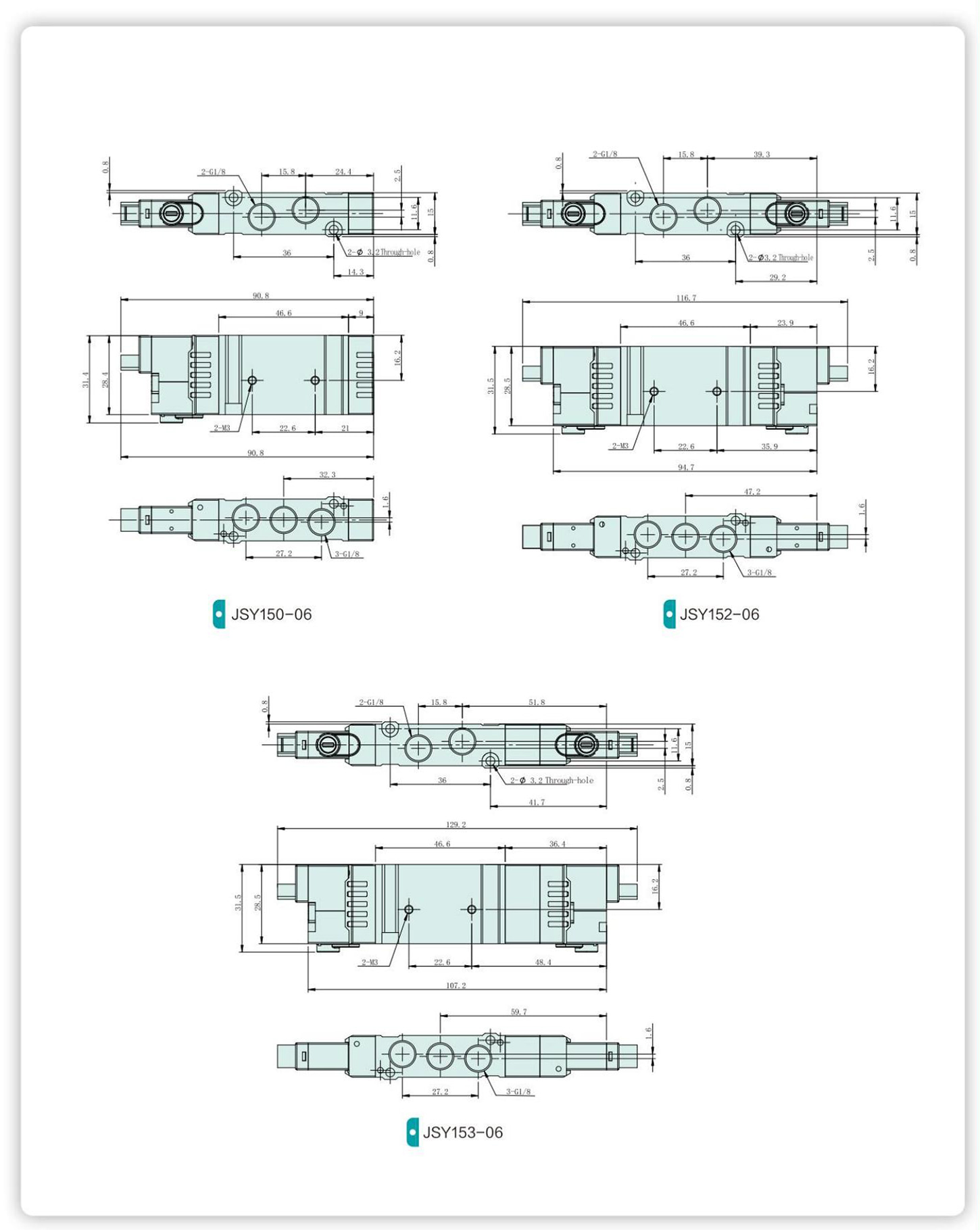

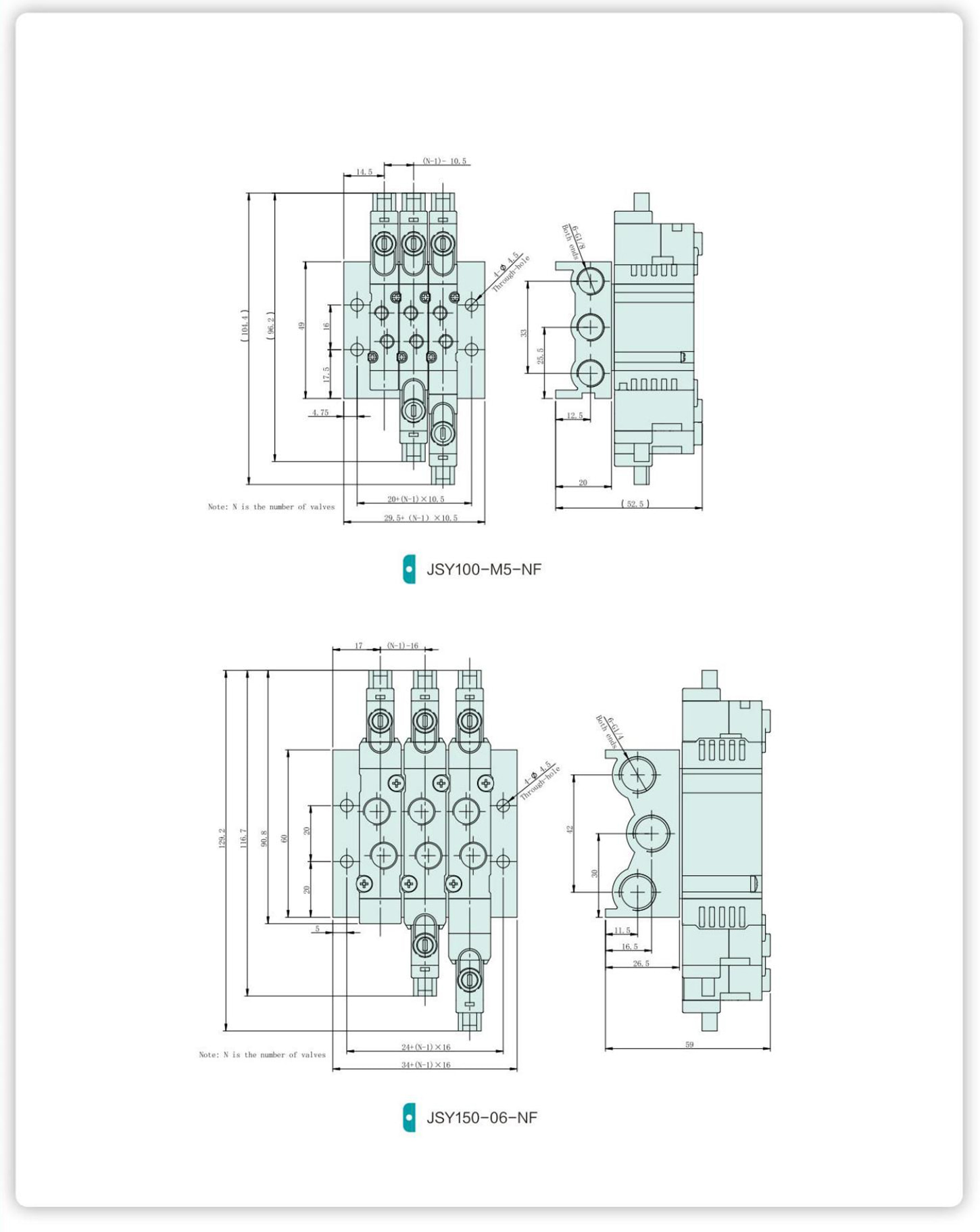

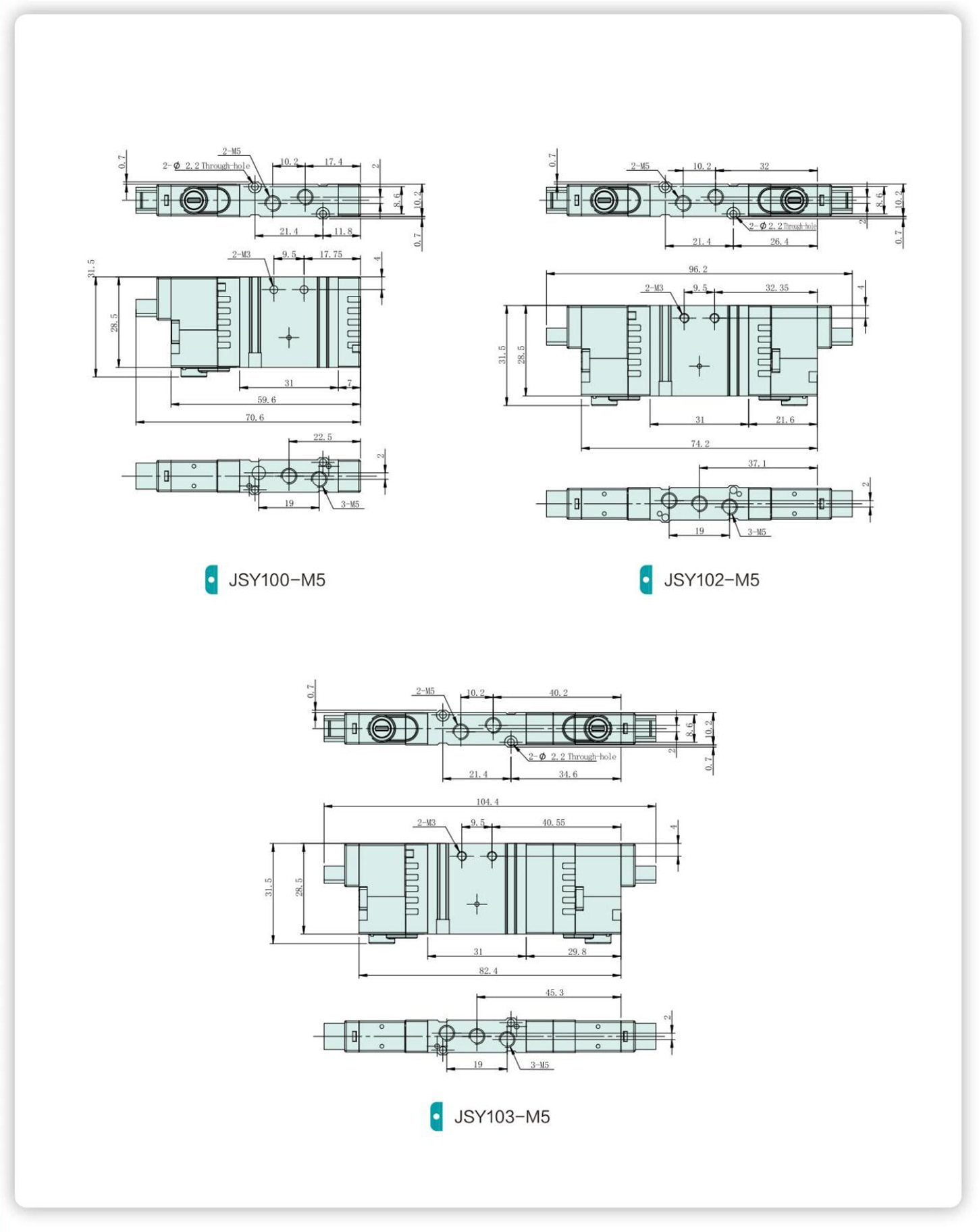

  • 外形寸法図

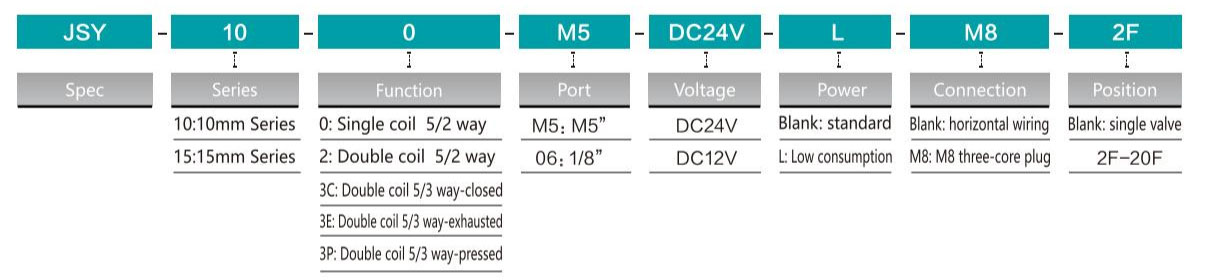

形番表示方法

仕様

仕様 10mmシリーズ 15mmシリーズ

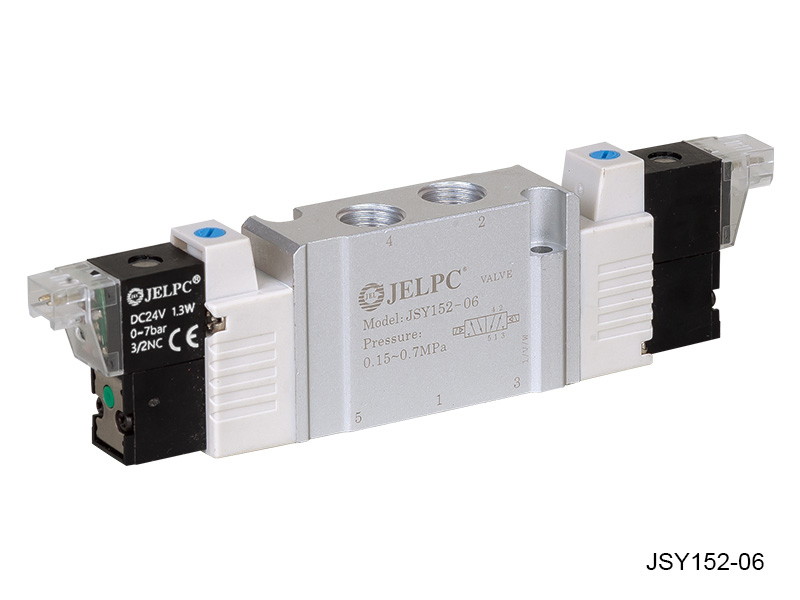

JSY100-M5 JSY102-M5 JSY103-M5 JSY150-06 JSY152-06 JSY153-06
型式 5/2ウェイ 5/3ウェイ 5/2ウェイ 5/3ウェイ
接続口径 給気口 = 出力口 = 排気口 = m5 給気口 = 出力口 = 排気口 = g1/8 "
CV値 CV=0.16 CV = 0.13 CV = 0.49 CV = 0.42
流体 40ミクロンフィルター空気
作動圧力範囲 0.15〜0.8mpa 0.1〜0.8mpa 0.2〜0.8mpa 0.15〜0.8mpa 0.1〜0.8mpa 0.2〜0.8mpa
最大圧力 1.2MPA
作業温度 -5°C~50°C
消費電力 0.85W
頻度 5/s

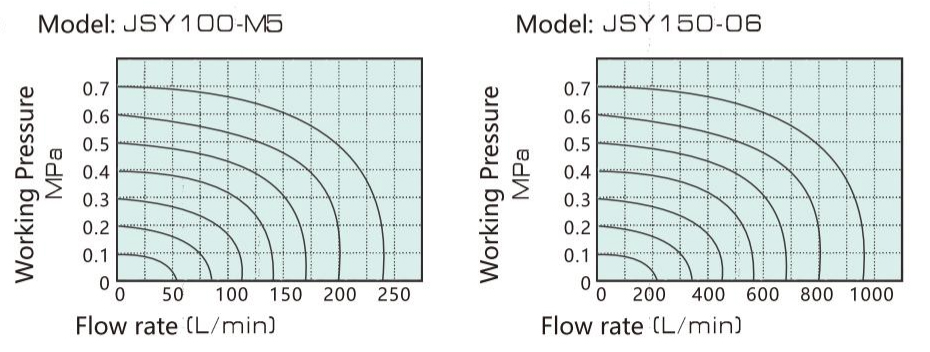

フロー図
