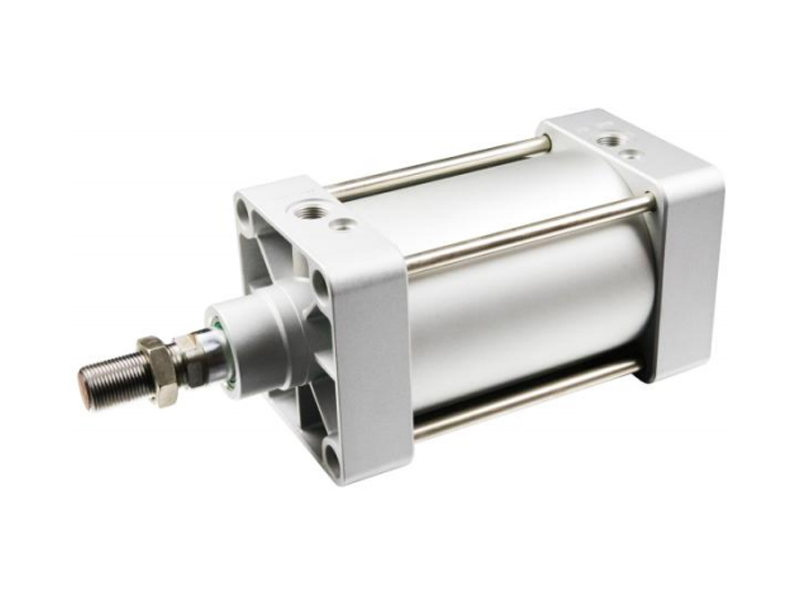

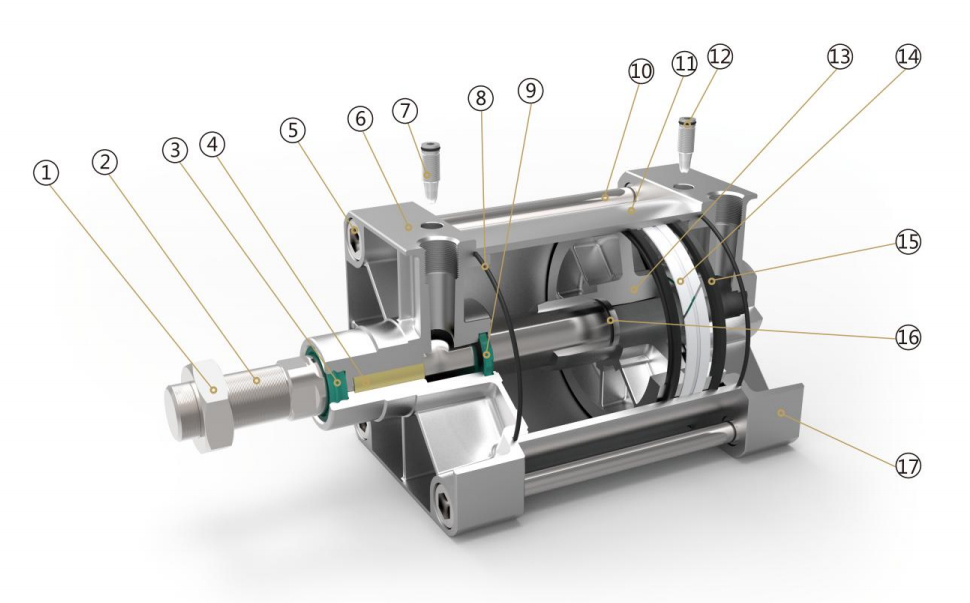

内部構造
部品
| 番号 | 名称 | 番号 | 名称 |
| 1 | ヘキサゴンナット | 10 | タイロッド |
| 2 | ピストンロッド | 11 | バレル |
| 3 | シャフトシール | 12 | oリング |
| 4 | DUベアリング | 13 | ピストン |
| 5 | カバーネジ | 14 | 摩擦防止リング |
| 6 | フロントカバー | 15 | ピストンシール |
| 7 | クッション調整ネジ | 16 | oリング |
| 8 | oリング | 17 | バックカバー |
| 9 | クッションシール |

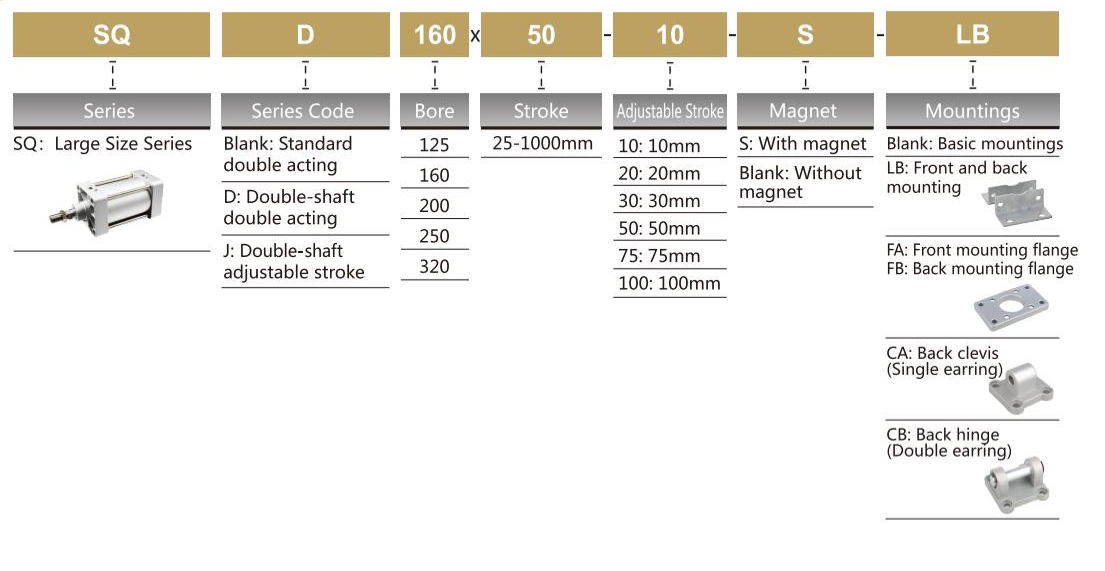

形番表示方法
*センサー型式JEL-11、特定の形番表示方法についてはP173を参照してください。
仕様
| 内径（mm） | 125 | 160 | 200 | 250 | 320 |
| 作動方式 | 複動片ロッド | ||||
| 流体 | 空気 | ||||
| 取り付け | 基本的なFA FB CA CB LB | ||||
| 動作圧力範囲 | 0.1〜1mpa | ||||
| 証明圧力 | 1.5MPA | ||||
| 使用温度範囲 | -20〜70℃ | ||||
| 動作速度範囲 | 30-500mm/s | ||||
| クッション | 調整可能なクッション | ||||
| 調整可能なクッションストローク | 40mm | 50mm | |||
| 接続口径 | G1/2 " | G3/4” | G1 " | ||
外形寸法図
寸法
| 内径/シンボル | A | B | C | D | E | F | G | H | I | J | K | |
| 125 | 279 | 119 | 160 | 60 | 74 | 45 | 45 | 54 | 41 | 13.5 | M27×2 | |
| 160 | 332 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36×2 | |
| 200 | 347 | 167 | 180 | 75 | 100 | 67 | 50 | 72 | 55 | 18 | M36×2 | |
| 250 | 389 | 189 | 200 | 90 | 114 | 75 | 60 | 84 | 65 | 21 | M42×2 | |
| 320 | 436 | 216 | 220 | 110 | 126 | 90 | 65 | 96 | 75 | 24 | M48×2 | |
| 内径/シンボル | L | N | O | P | Q | R | S | T | V | W | X | Y |
| 125 | M12 | 23 | G1/2 | 14 | 12 | 14 | 140 | 110 | 32 | 27 | 4 | 60 |
| 160 | M16 | 25 | G3/4 | 15 | 12 | 20 | 178 | 140 | 40 | 36 | 6 | 65 |
| 200 | M16 | 25 | G3/4 | 15 | 12 | 20 | 220 | 175 | 40 | 36 | 5 | 75 |
| 250 | M20 | 30 | G1 | 20 | 10 | 25 | 270 | 220 | 50 | 45 | 8 | 90 |
| 320 | M24 | 31 | G1 | 35 | 15 | 35 | 350 | 270 | 63 | 55 | 10 | 110 |
*マグネットの有無にかかわらずサイライダーは同じサイズです。

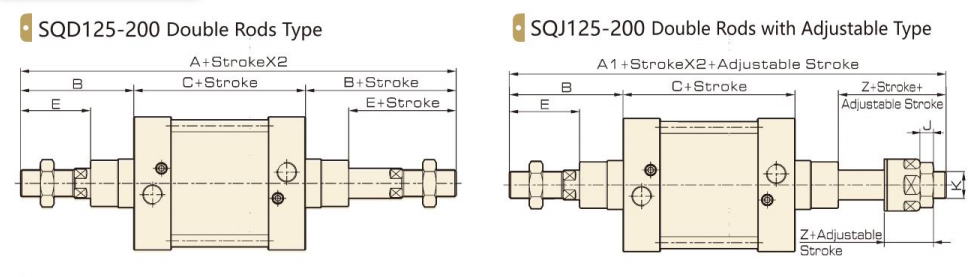

寸法
| 内径/シンボル | A | A1 | B | C | E | Z | J | K |
| 125 | 398 | 366.5 | 119 | 160 | 74 | 42.5 | 13.5 | M27×2 |
| 160 | 484 | 449 | 152 | 180 | 94 | 55 | 18 | M36×2 |
| 200 | 514 | 473 | 167 | 180 | 100 | 55 | 18 | M36×2 |
*1。マグネットの有無にかかわらずサイライダーは同じサイズです。
2.マークされたサイズはSQ標準で同じです。
