標準形エアシリンダ

鉄道 / 製品情報 / 駆動機器 / 標準形エアシリンダ / SC/SUシリーズ標準シリンダー

製品

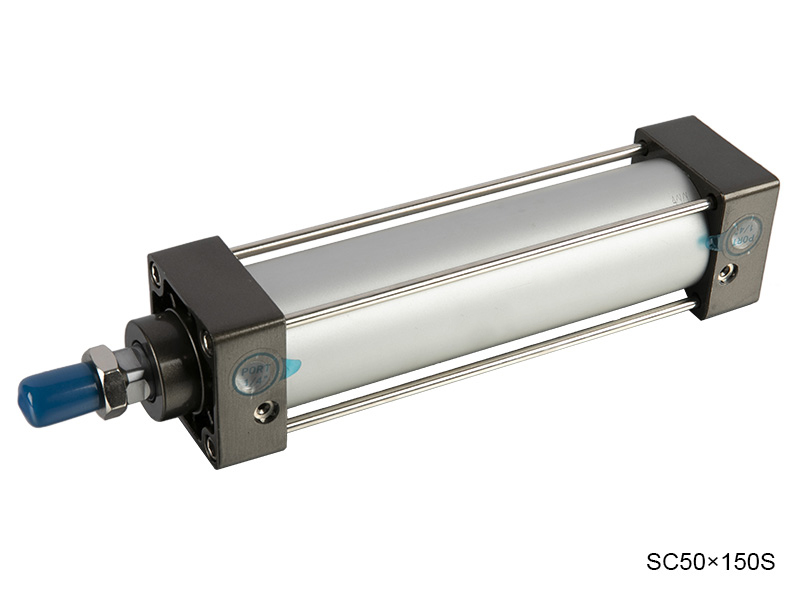

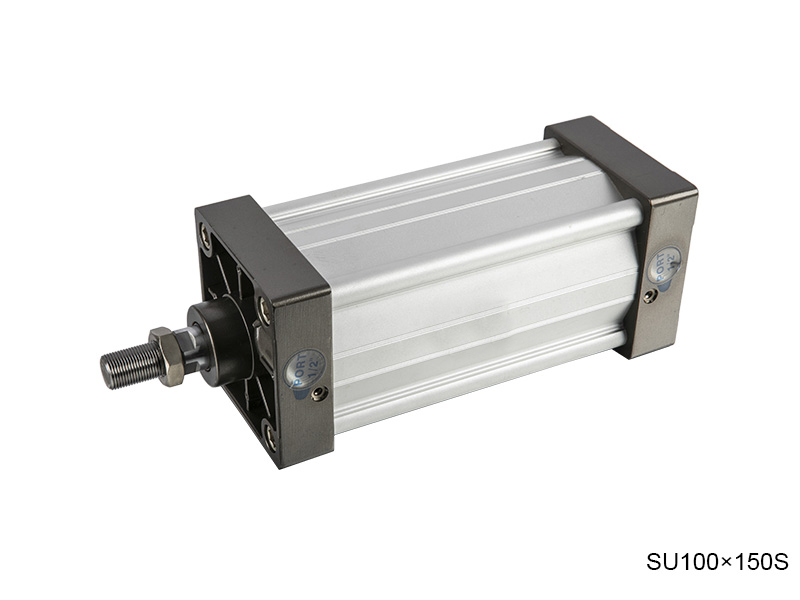

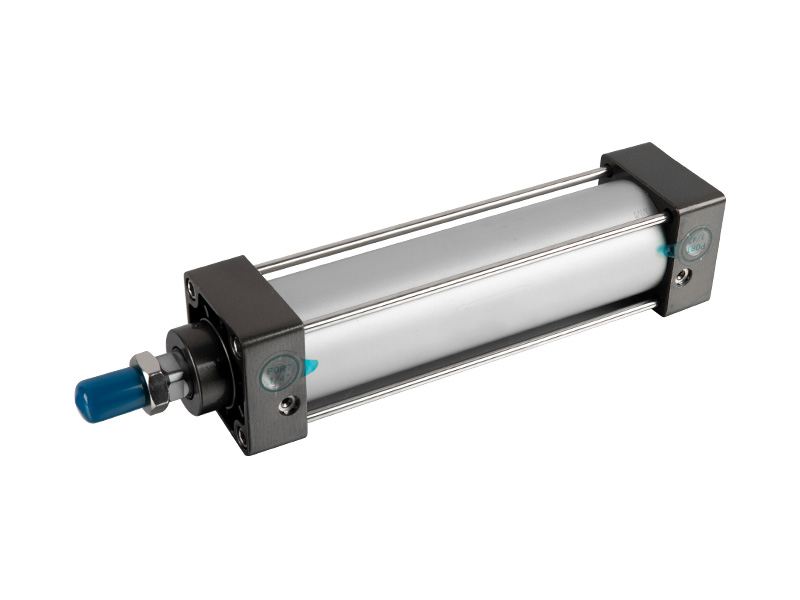

SC/SUシリーズ標準シリンダー

SC/SUシリーズ標準シリンダー

  • 製品パラメーター

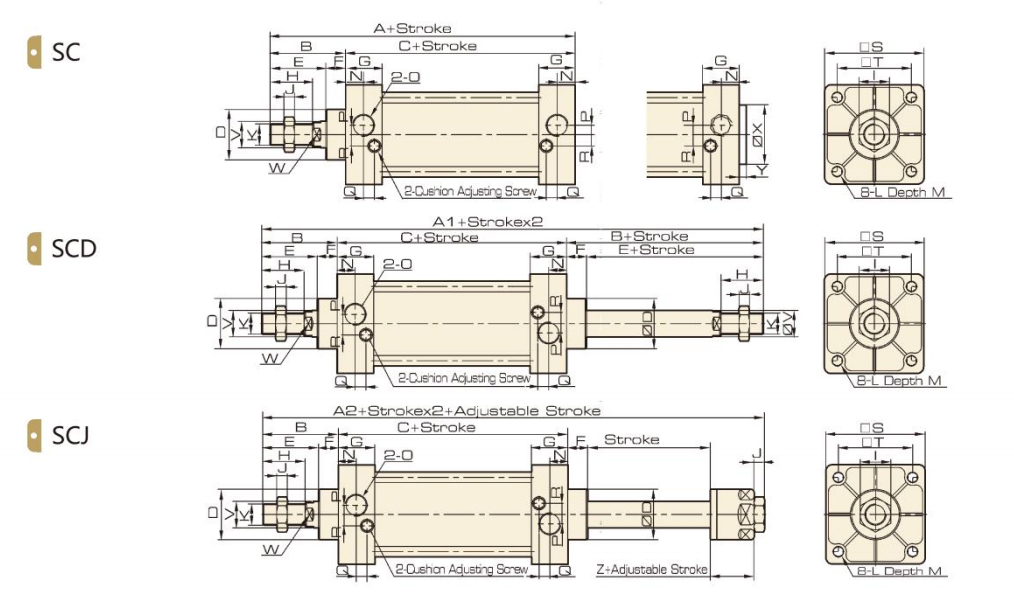

  • 外形寸法図

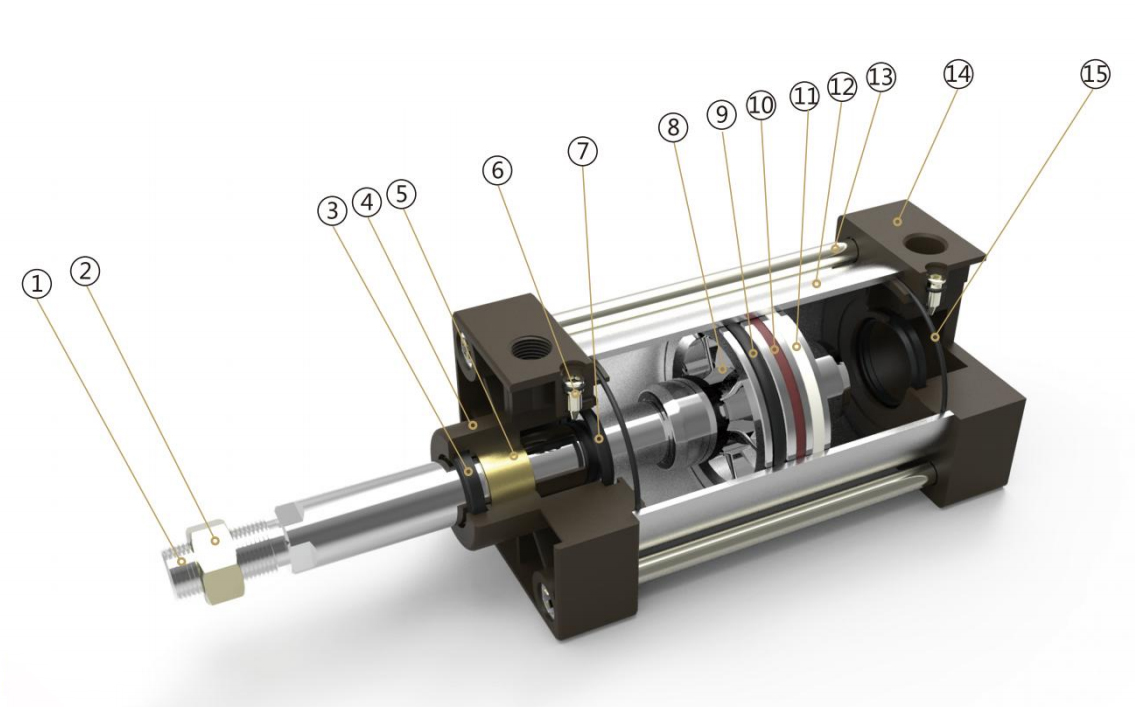

内部構造

部品

番号 名称 番号 名称
1 ピストンロッド 9 ピストンシール
2 ヘキサゴンナット 10 磁石
3 シャフトシール 11 摩擦防止リング
4 フロントカバー 12 バレル
5 銅管 13 ロッドを引っ張ります
6 クッション調整ネジ 14 バックカバー
7 クッションシール 15 oリング
8 ピストン

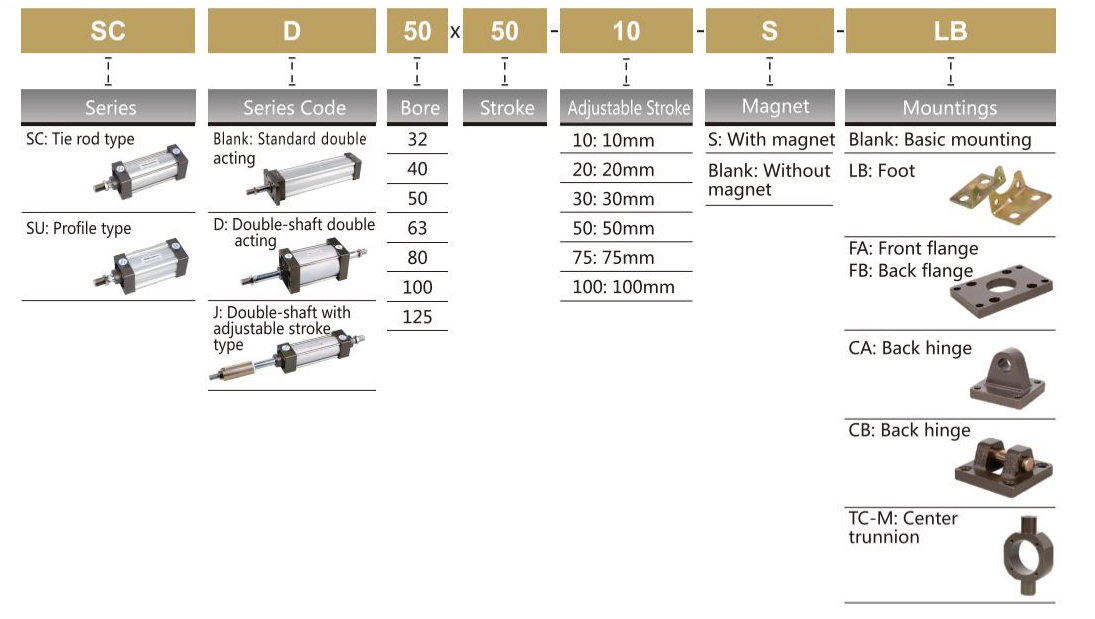

形番表示方法

*センサー型式JEL-2L、特定の順序付けコードについては、P173を参照してください。


仕様

内径（mm）

32

40

50

63

80

100

125

作動方式

複動片ロッド

流体

空気

マウント

基本的なFA FB CA CB LB TC TC-M

動作圧力範囲

1〜9.0kgf/cm2

証明圧力

13.5kgf/cm2

使用温度範囲

-20〜80℃

動作速度範囲

50〜800mm/s

クッション

調整可能なクッション

調整可能なクッションストローク

20mm

26mm

接続口径

G1/8”

G1/4 "

G3/8 "

G1/2 "

*SCD、SCJマウント：FA、FB、LB、TC、TC-Mタイプ。


ストローク

内径 標準ストローク 最大ストローク 許容ストローク
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
