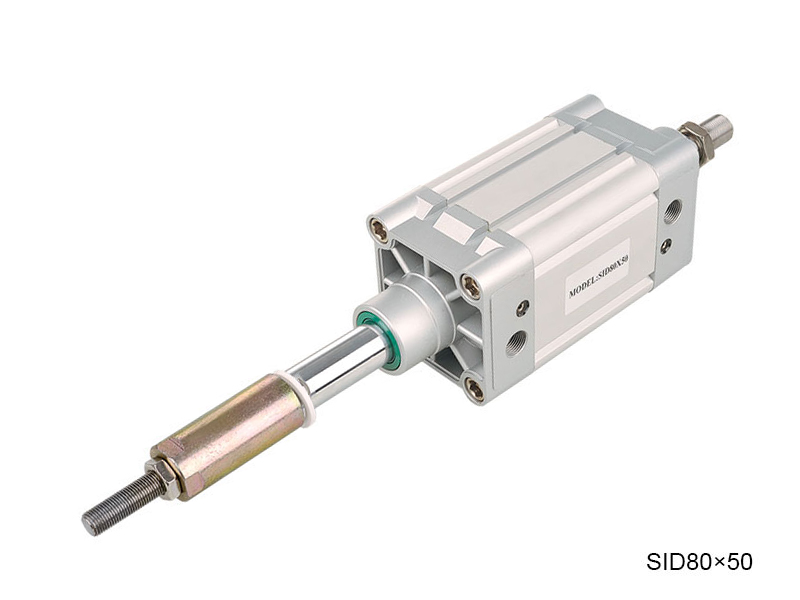

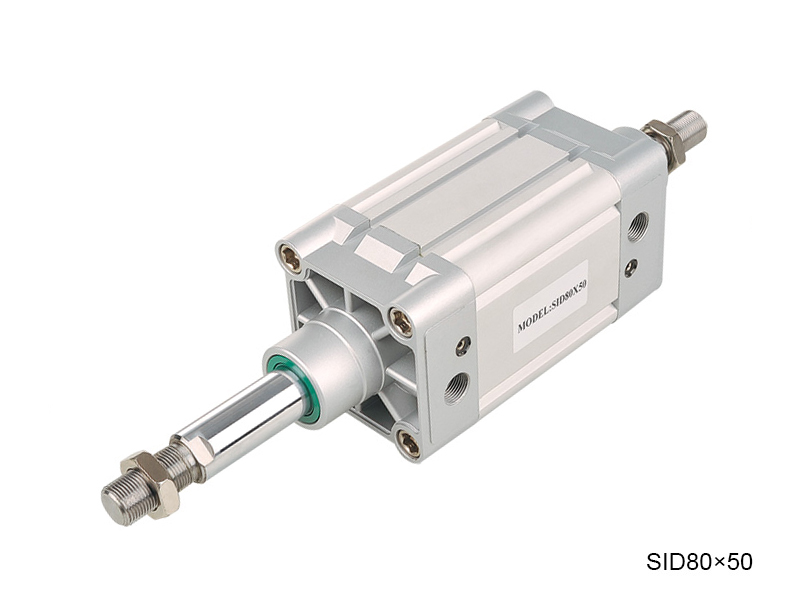

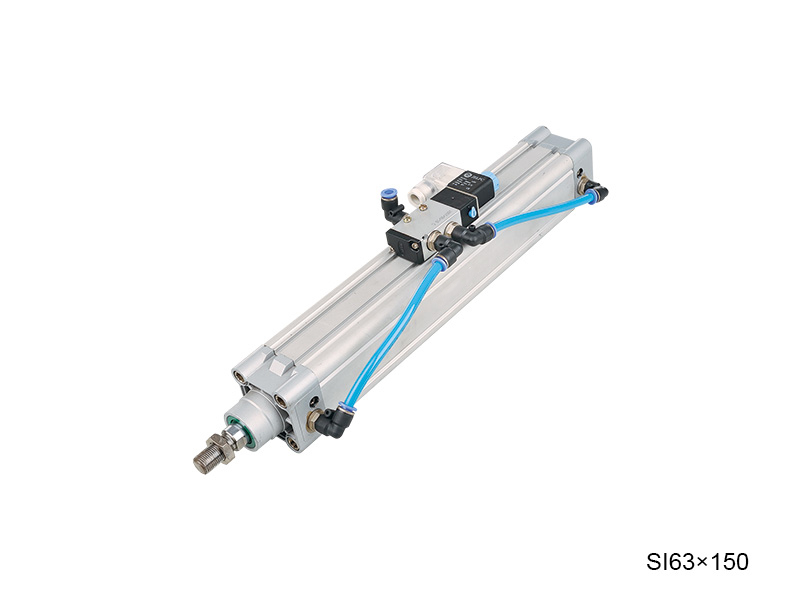

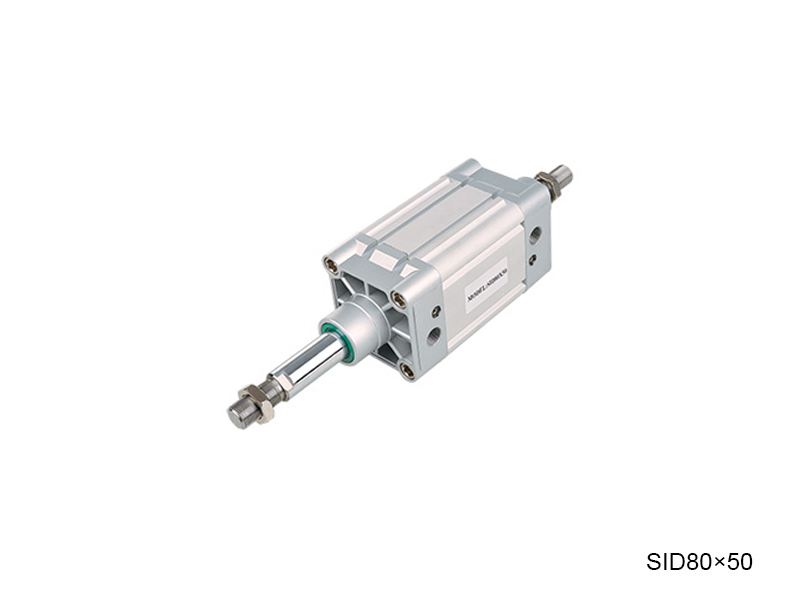

SIシリーズ標準形エアシリンダ（IS015552標準）

特徴：
1.シリンダーはLSO15552に準拠しています
2.ピストンシールは、補償機能、長いサービス寿命、低開始圧力を備えたyタイプの一方向シーリング構造として2つのNBR PA材料を採用しています。
3.ロッドシールは、高強度、良好な靭性、耐摩耗性の特性を持つPU材料を使用します。油抵抗と老化抵抗。
4.ピストンロッド材料は、表面にハードクロムメッキを備えた45Cの炭素鋼で作られており、粗さは耐摩耗性と錆び抵抗が良好です。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

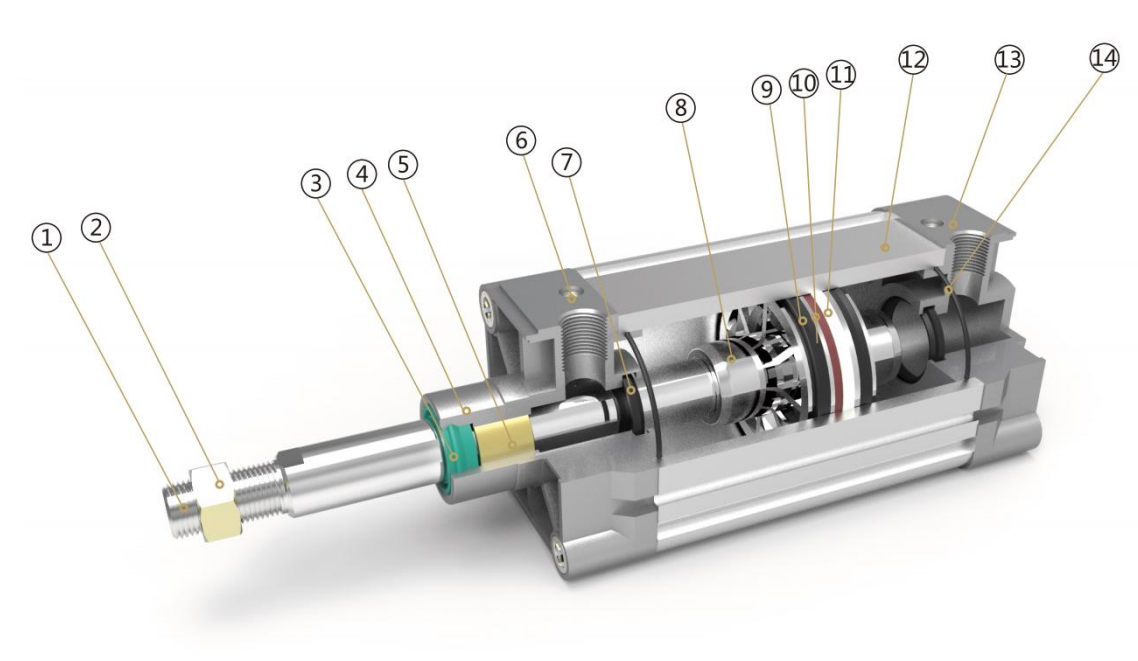

内部構造

部品

番号	名称	番号	名称
1	ピストンロッド	8	ピストン
2	ヘキサゴンナット	9	Yリング
3	シャフトシール	10	磁石
4	フロントカバー	11	摩擦防止リング
5	銅管	12	バレル
6	クッション調整ネジ	13	バックカバー
7	クッションシール	14	oリング

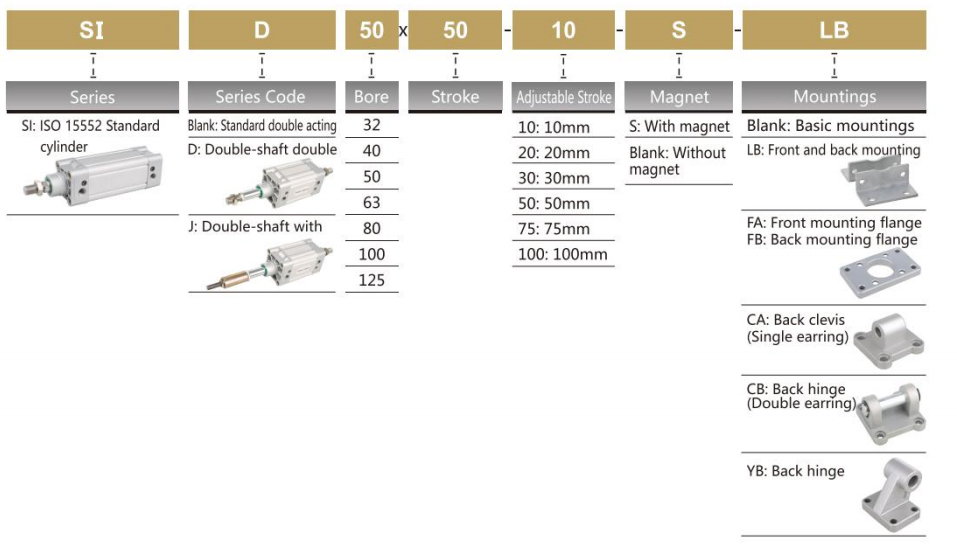

形番表示方法

*センサー型式JEL-30、特定の順序付けコードについては、P173を参照してください。

仕様

内径（mm）	32	40	50	63	80	100	125
作動方式	複動片ロッド
流体	空気
マウント	基本的なFA FB CA CB LB YB
動作圧力範囲	1〜9.0 kgf/cm²
証明圧力	13.5 kgf/cm²
使用温度範囲	-20〜80℃
動作速度範囲	50〜800mm/s
クッション	調整可能なクッション
調整可能なクッションストローク	20mm				26mm
接続口径	G1/8 "	G1/4 "		G3/8 "		G1/2”

ストローク

内径	標準ストローク	最大ストローク	許容ストローク
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000

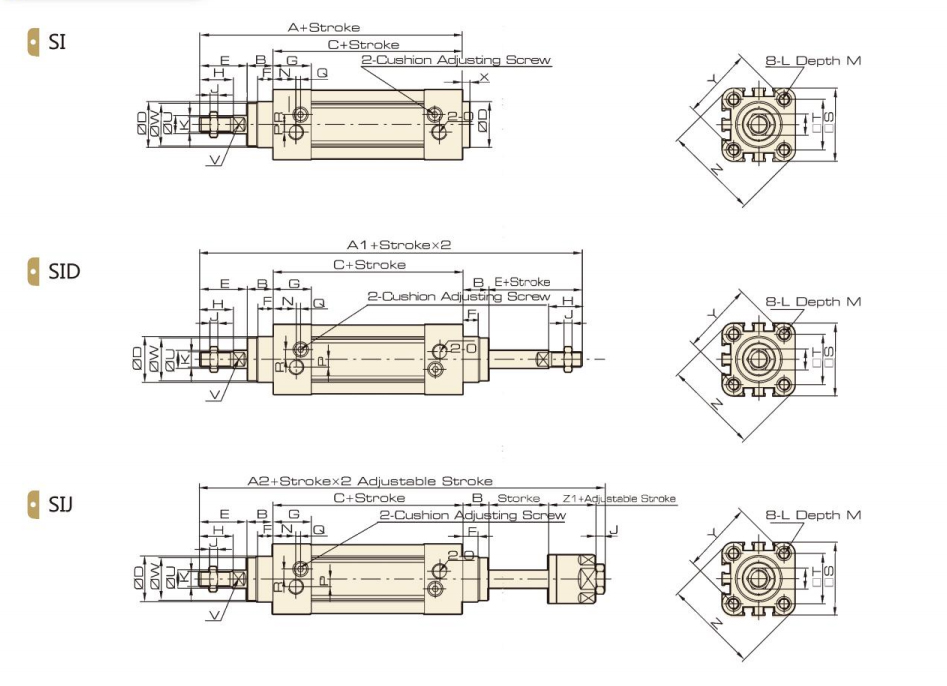

外形寸法図

寸法

内径/シンボル	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	143	190	185	16	94	30	33	10	25	22	17	6	M10×1.25	M6
40	159	213	207	20	105	35	34	10	29.5	24	17	7	M12x1.25	M6
50	175	244	233	27	107	40	42	10	32	32	23	8	M16x1.5	M8
63	190	258	247	26	122	45	42	10	36	32	23	8	M16x1.5	M8
80	214	301	288	35	126	45	53	10	37	40	26	10	M20×1.5	M10
100	229	321	308	40	137	55	52	10	39	40	26	10	M20x1.5	M10
125	279	394	378	47	160	60	72	10	43	54	40	12	M27x2	M12

内径/シンボル	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	Z1
32	12	15	G1/8	5	3	6.5	45	32.5	12	10	28	4	46	58.7	21
40	12	17.5	G1/4	7	3	7	52	38	16	13	33	4	53.7	68	21
50	12	20	G1/4	7	3	9	65	46.5	20	17	38	4	65.8	84.5	23
63	12	22	G3/8	8	5	9	76	56.5	20	17	38	4	79.9	99.6	23
80	15	23	G3/8	10	5	12	94	72	25	22	43.5	4	101.8	123.8	29
100	15	26	G1/2	10	5	14	112	89	25	22	47	4	125.9	148.9	29
125	20	29	G1/2	10	5	14	134	110	32	27	53	6	156.9	179.6	40.5

LB フット外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
AA	32	36	45	50	63	71	90
AB	30	35	40	45	45	55	60
AC	32	36	45	50	63	75	90
AD	32.5	38	46.5	56.5	72	89	110
AE	45	52	65	75	95	115	140
AF	24	28	32	32	41	41	45
AG	11	8	15	13	14	16	18
AH	15.8	17	21.8	21.8	27	26.5	35
AI	4	4	5	5	6	6	7
AJ	142	161	170	186	208	219	250
AK	7	7	9	9	11	11	12.5
AL	7	10	10	10	12	14.5	16.5

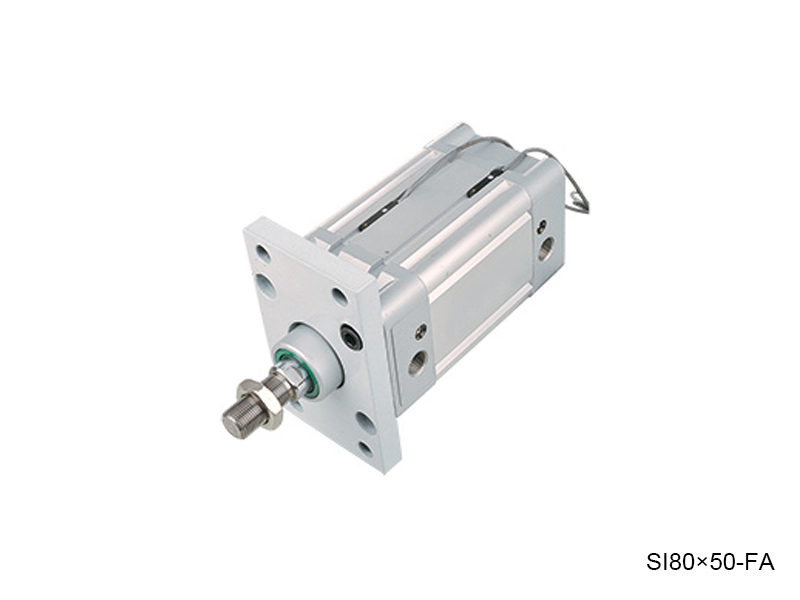

FA / FB フランジ外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
BA	30.3	35.3	40.3	45.3	45.3	55.3	60.3
BB	10	10	12	12	16	16	20
BC	45	52	65	76	94	112	140
BD	32	36	45	50	63	75	90
BE	80	90	110	120	150	175	224
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10.5	10.5	15
AJ	10.5	10.5	13.5	13.5	16.5	16.5	19
AK	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12	14	16
T	32.5	38	46.5	56.5	72	89	110

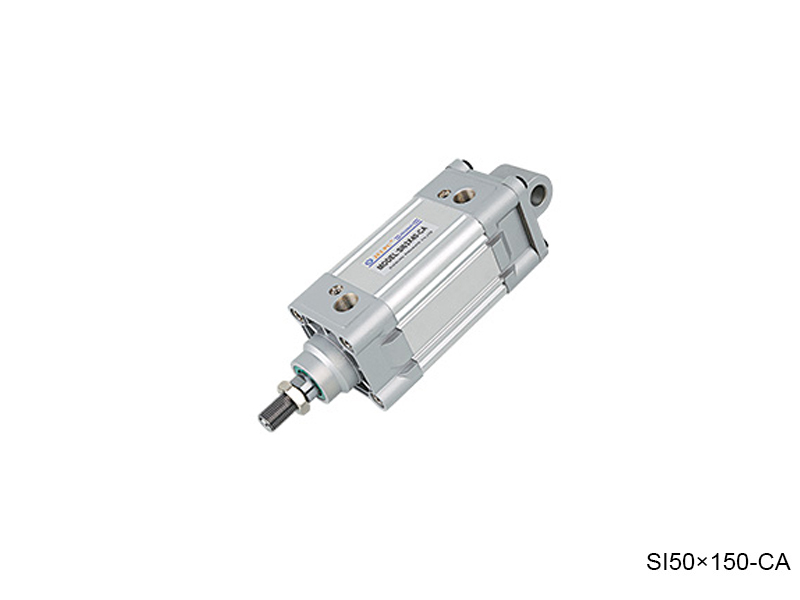

CA ヒンジ外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
RR	6.5	6.5	9	9.5	11	11.5	12
DB	34	41	54	65	83	101	123
DC	22	25	27	32	36	41	50
DD	10	11	13	16	16	20	25
DE	10	12	12	16	16	20	25
DQ	26	28	32	40	50	60	70
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30

CB ヒンジ外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30
RR	6.5	6.5	9	9.5	11	11.5	12
CB	34	41	54	65	83	101	123
CC	22	25	27	32	36	41	50
CD	10	11	13	16	46	20	25
CE	10	12	12	16	16	20	25
CP	26	28	32	40	50	60	70
CT	45	52	60	70	90	110	120
PA1	53	60	68	78	100	120	130
PB1	46.5	53.5	61.5	71.5	91.5	111.5	121.5

YB ヒンジ外形寸法図

寸法

内径/シンボル	32	40	50	63	80	100
AH	32	36	45	50	63	71
H	8	10	12	12	14	15
CD	10	12	12	16	16	20
G1	31	35	45	50	60	70
G2	18	22	30	35	40	50
G3	21	24	33	37	47	55
CB	26	28	32	40	50	60
K1	38	41	50	52	66	76
K2	51	54	65	67	86	96
S2	6.6	6.6	9	9	11	11
R	10	11	13	15	15	19
