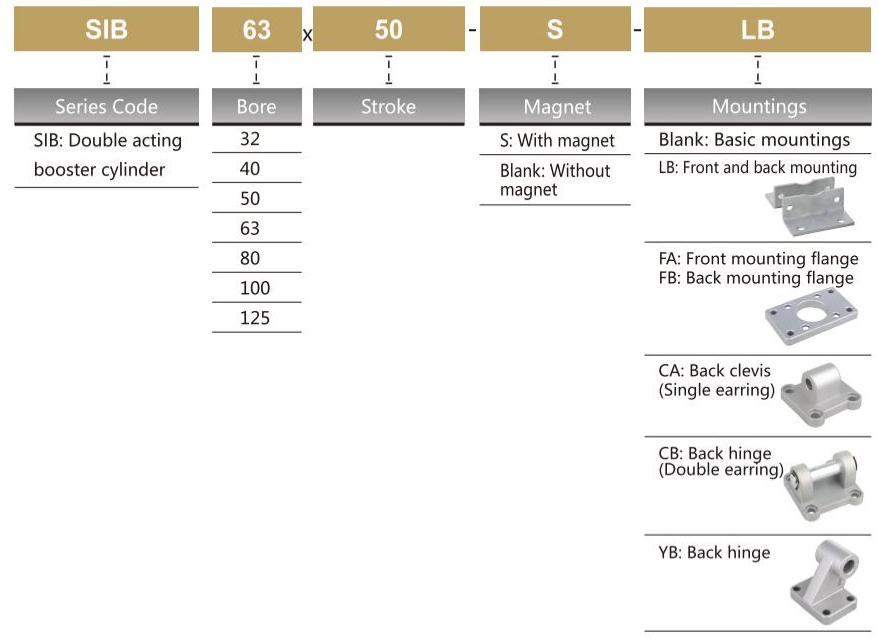

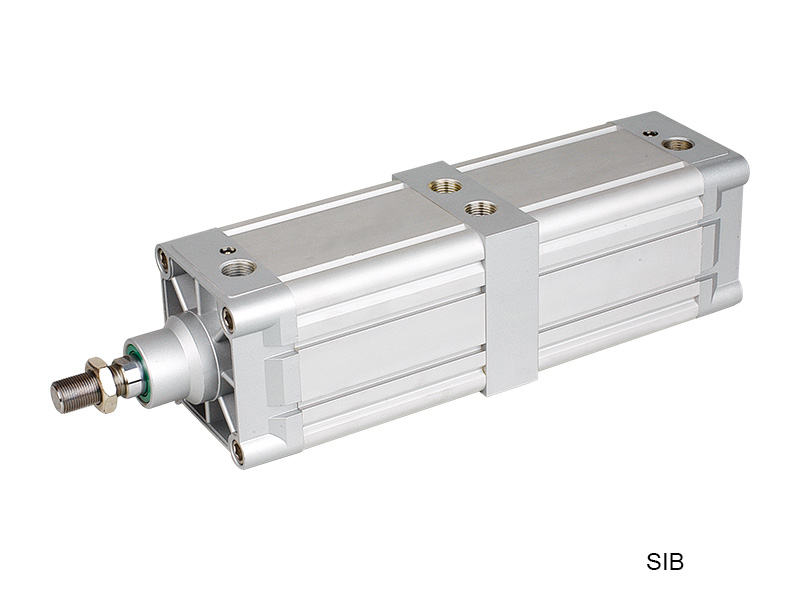

形番表示方法
*センサー型式JEL-30、特定の順序付けコードについては、P173を参照してください。
仕様
| 内径（mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| 作動方式 | 複動片ロッド | ||||||
| 流体 | 空気 | ||||||
| 取り付け | 基本的なFA FB CA CB LB YB | ||||||
| 動作圧力範囲 | 1〜9.0kgf/cm² | ||||||
| 証明圧力 | 13.5kgf/cm² | ||||||
| 使用温度範囲 | -20〜80℃ | ||||||
| 動作速度範囲 | 50～ 500 mm/s | ||||||
| クッション | エアクッション | ||||||
| 調整可能なクッションストローク | 20mm | 26mm | |||||
| 接続口径 | G1/8 " | G1/4 " | G3/8 " | G1/2 " | |||

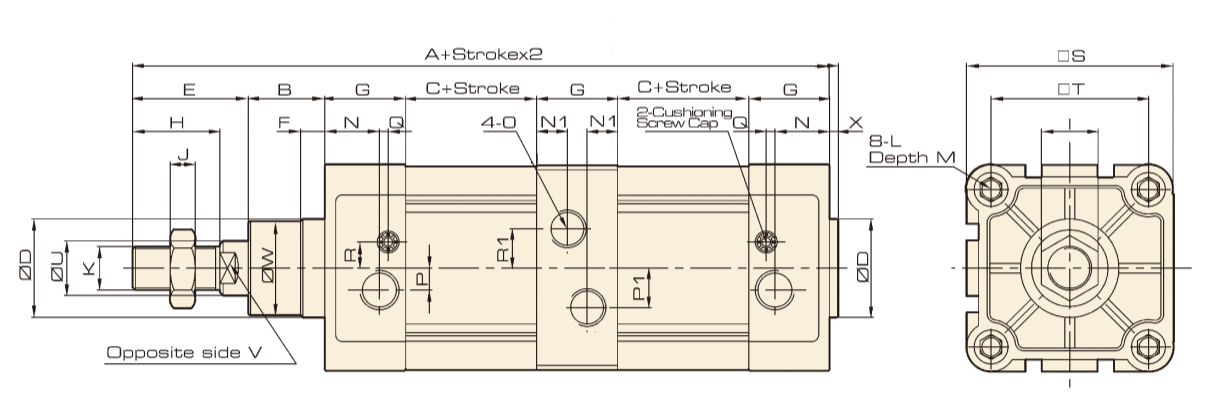

外形寸法図
寸法
|
型式/シンボル |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
32 |
214 |
16 |
43 |
30 |
33 |
10 |
25 |
22 |
17 |
6 |
M10X1.25 |
M6 |
9.5 |
|
40 |
236.5 |
20 |
45 |
35 |
34 |
10 |
29.5 |
24 |
17 |
7 |
M12X1.25 |
M6 |
9.5 |
|
50 |
252 |
27 |
41 |
40 |
42.5 |
10 |
32 |
32 |
23 |
8 |
M16X1.5 |
M6 |
9.5 |
|
63 |
278 |
26 |
49 |
45 |
42 |
10 |
36 |
32 |
23 |
8 |
M16X1.5 |
M8 |
9.5 |
|
80 |
308 |
35 |
52 |
45 |
53 |
10 |
37 |
40 |
26 |
10 |
M20X1.5 |
M10 |
11.5 |
|
100 |
339 |
40 |
59 |
55 |
52 |
10 |
39 |
40 |
26 |
10 |
M20X1.5 |
M10 |
11.5 |
|
125 |
399 |
46.5 |
72 |
60 |
71 |
10 |
43.5 |
54 |
40 |
10 |
M27X2 |
M12 |
15.5 |
|
型式/シンボル |
N |
N1 |
O |
P |
PI |
Q |
R |
R1 |
S |
T |
U |
V |
W |
X |
|
32 |
15 |
7.5 |
G1/8 |
5 |
6 |
3 |
6.5 |
6 |
45 |
32.5 |
12 |
10 |
28 |
4 |
|
40 |
17.5 |
9.5 |
G1/4 |
7 |
7.5 |
3 |
7 |
7.5 |
52 |
38 |
16 |
13 |
33 |
4 |
|
50 |
20 |
16 |
G1/4 |
7 |
10.5 |
3 |
9 |
10.5 |
65 |
46.5 |
20 |
17 |
38 |
4 |
|
63 |
22 |
13 |
G3/8 |
8 |
13 |
5 |
9 |
13 |
76 |
56.5 |
20 |
17 |
38 |
4 |
|
80 |
23 |
14 |
G3/8 |
10 |
18 |
5 |
12 |
18 |
94 |
72 |
25 |
22 |
43.5 |
4 |
|
100 |
26 |
19.5 |
G1/2 |
10 |
20 |
5 |
14 |
20 |
112 |
89 |
25 |
22 |
47 |
4 |
|
125 |
29 |
21.75 |
G1/2 |
10 |
30 |
5 |
14 |
30 |
134 |
110 |
32 |
27 |
53 |
6 |
