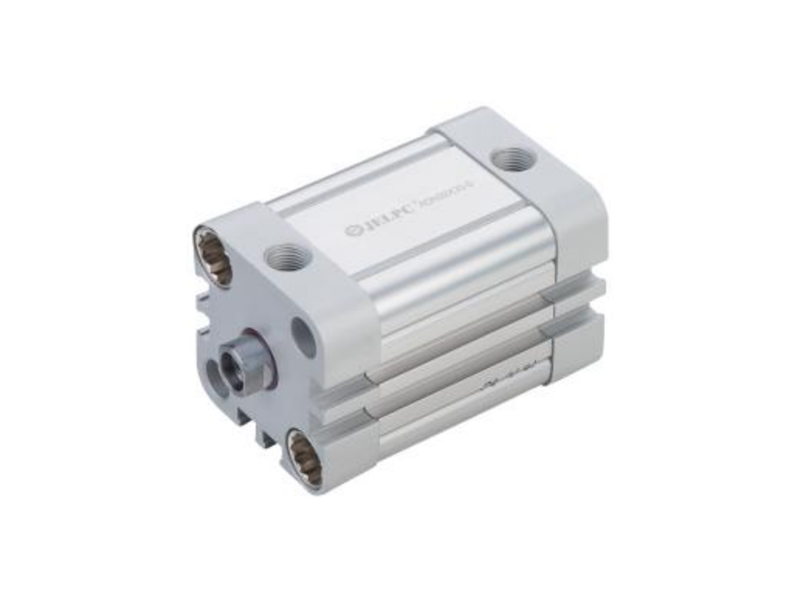

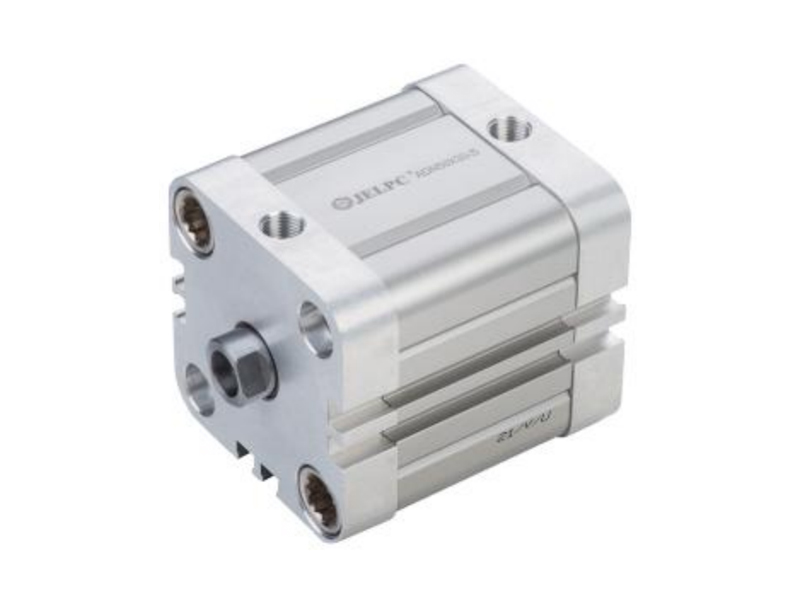

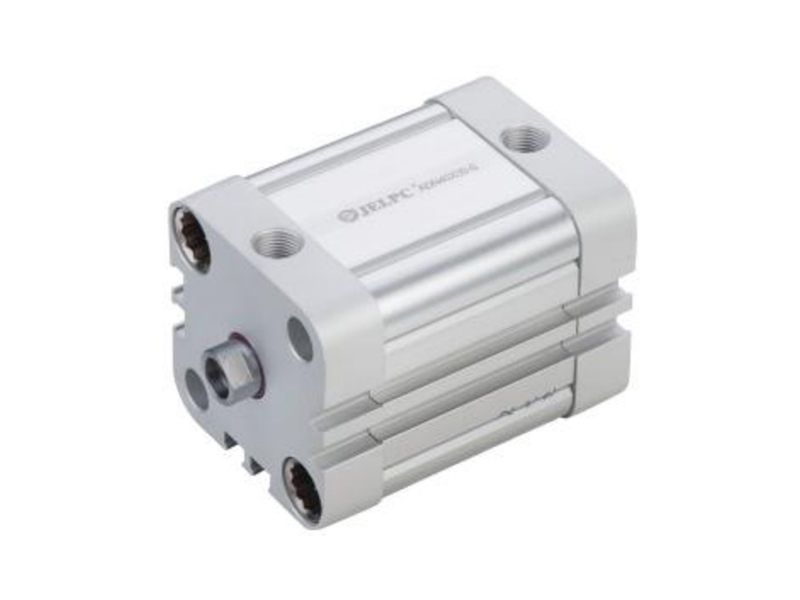

ADNシリーズ新しい薄形シリンダ（ISO21287標準）

ADNシリーズ新しい薄形シリンダ（ISO21287標準）

特徴：

1.ADNシリーズコンパクトシリンダーアコードwithLSO21287標準。

2.コンパクトな構造を備えたADNシリーズシリンダー、さまざまな種類の派生、および幅広いアプリケーション。

3.両方のエンドは、ラバーガスケットを使用して、高速移動とマシンサイクルの残りのエネルギーを吸収します。

4.すべてのamment然とする方法には多数のシリンダーがあるので、それは非常にサンプルです。

  • 製品パラメーター

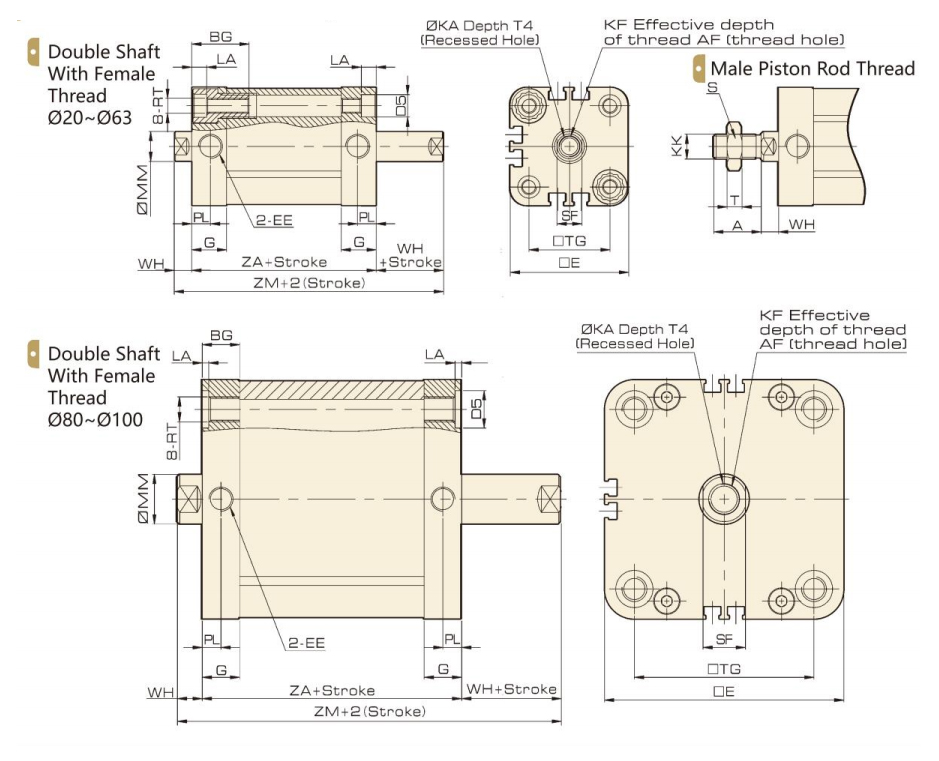

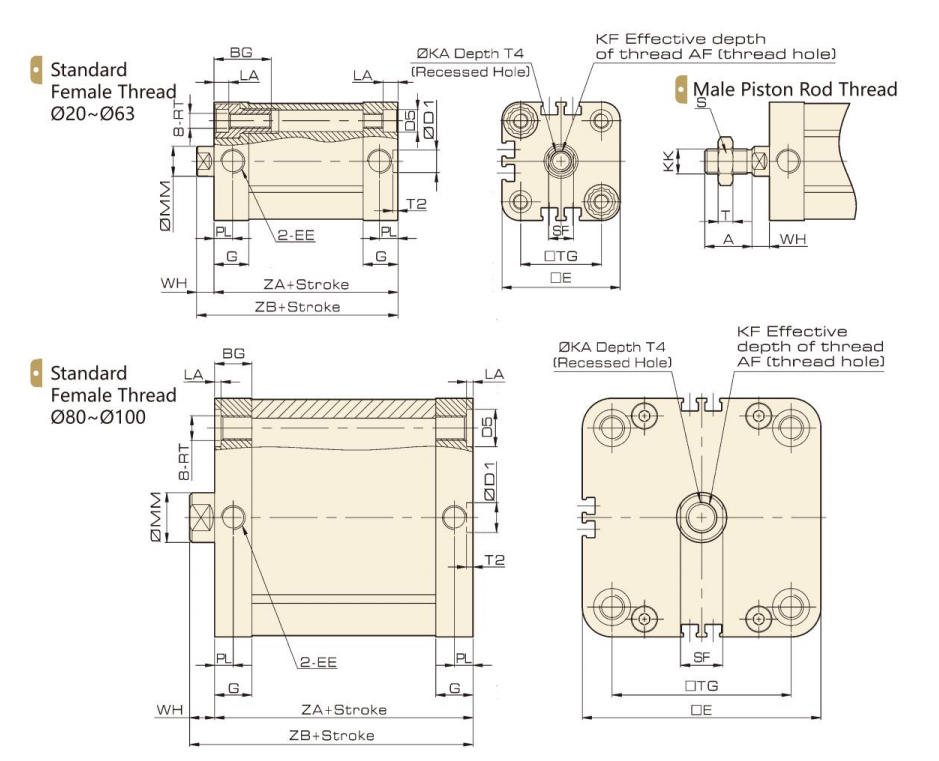

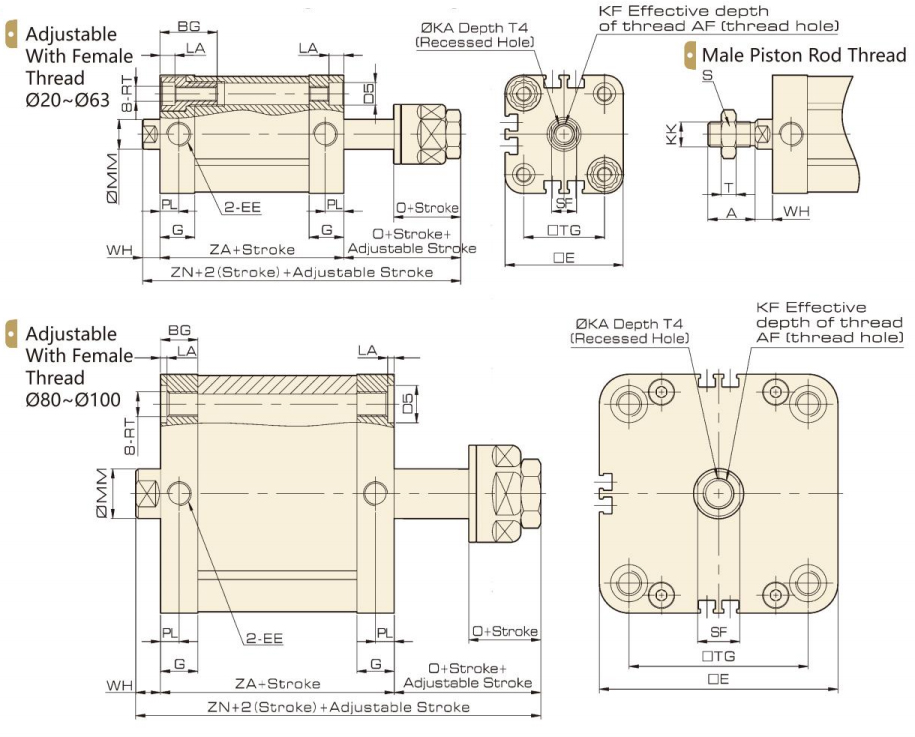

  • 外形寸法図

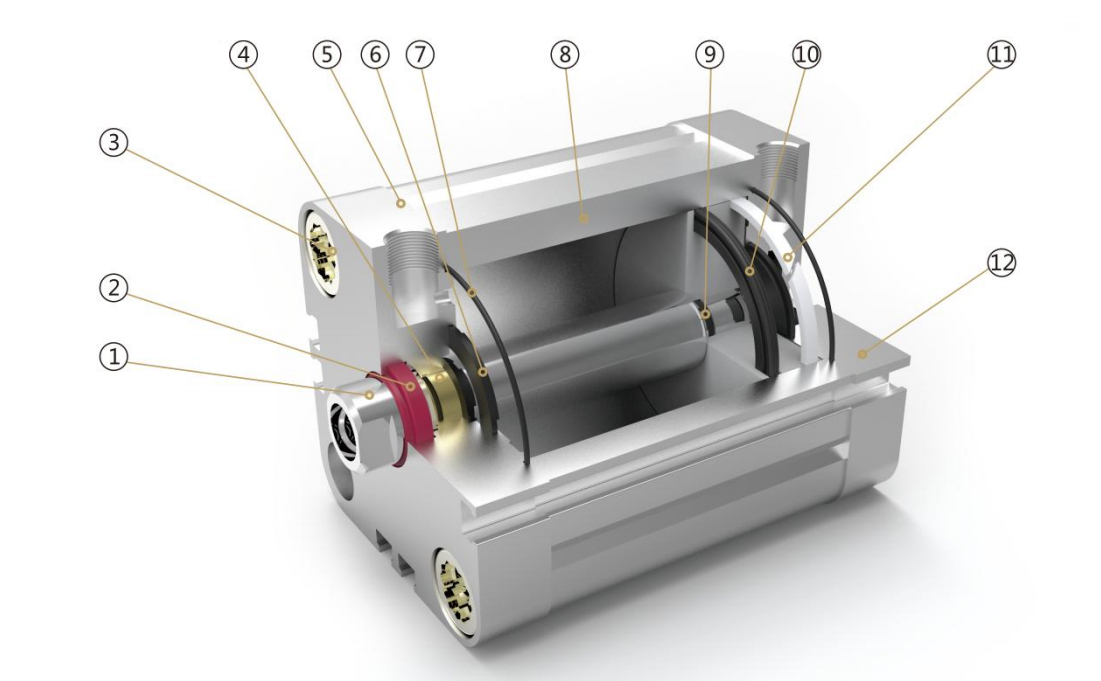

内部構造

部品

番号 名称 番号 名称
1 ピストンロッド 7 oリング
2 シャフトシール 8 バレル
3 カバーネジ 9 oリング
4 DUベアリング 10 ピストンシール
5 フロントカバー 11 抗摩擦アザラシ
6 衝突防止ガスケット 12 バックカバー

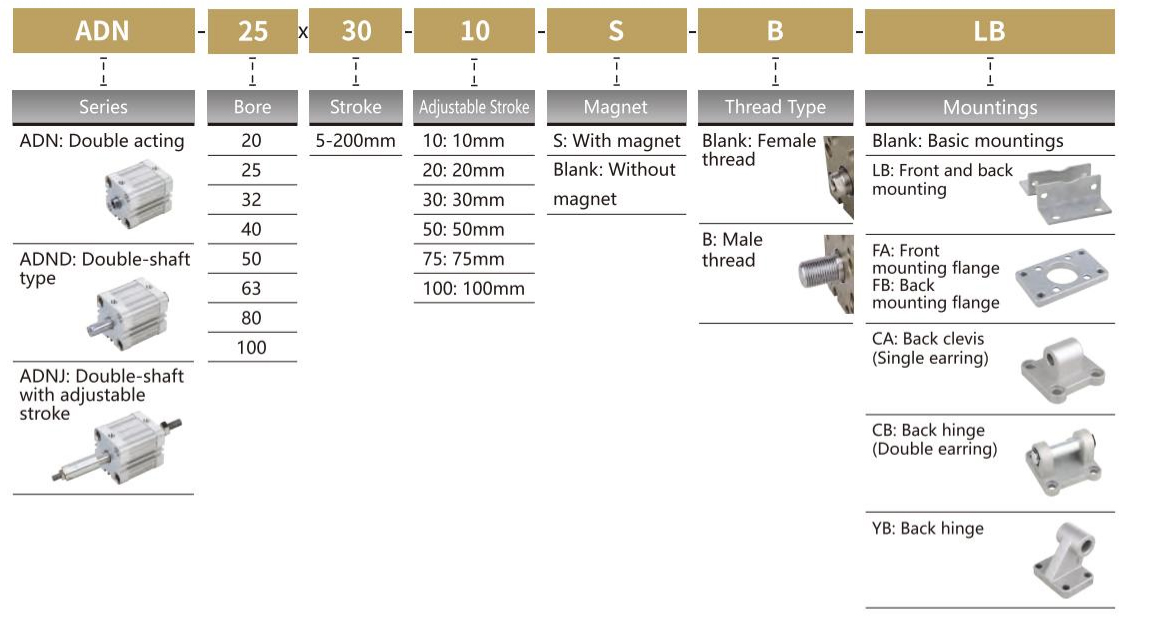

形番表示方法

*センサー型式JEL-30、特定の順序付けコードについては、P173を参照してください。


仕様

内径（mm）

20

25

32

40

50

63

80

100

作動方式

複動片ロッド

流体

空気

動作圧力範囲

0.1 〜1.0mpa

証明圧力

1.5MPA

使用温度範囲

-20 〜80°C

動作速度範囲

30〜500mm/s

接続口径

M5x0.8

G1/8 "

ストローク

内径 標準ストローク 最大ストローク
ADN/ADNJ
adnd		 20 5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 90 100 100
25 5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 65 70 75 80 90 100 110 120 125 150 160 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200255 250 275 300 300
タドン 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
