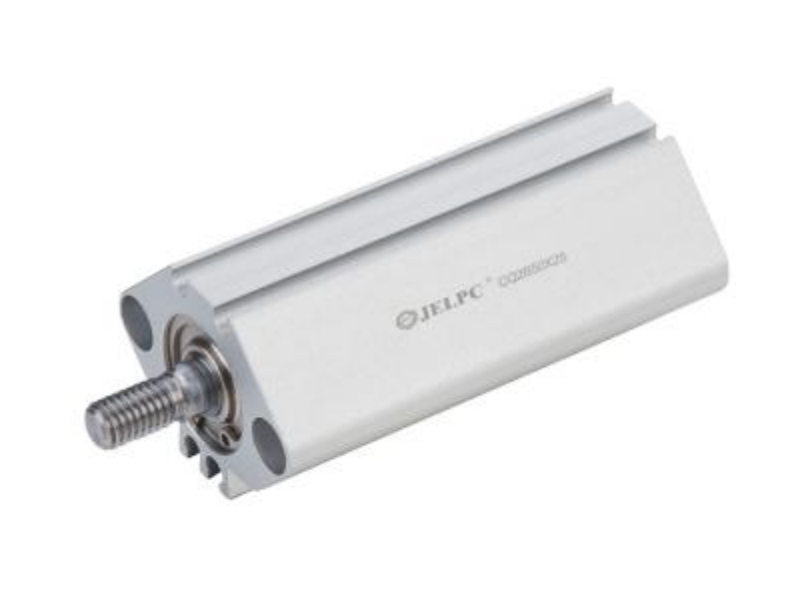

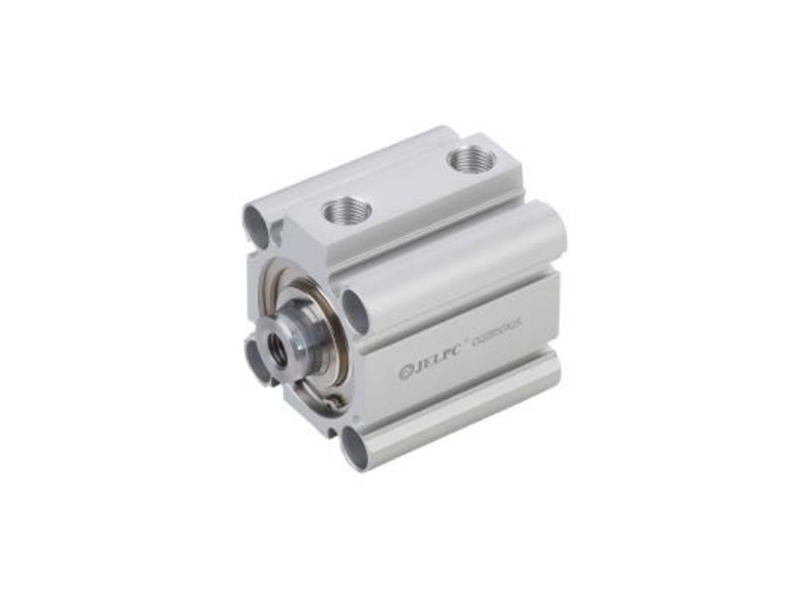

CQ2シリーズ薄形シリンダ

特徴：

1.さまざまなアプリケーションや環境への製品の適応性が改善されており、正確な磨かれたピストンロッドを採用して、フロントのサービス寿命を改善します
ダストリング。

2。構造を最良の状態に調整し、製品の円滑な動作を確認します。

3。製品のテクスチャを改善するための新しいピストンロッドとボディリベットプロセス。

4.エンタープライズカラープランニングに協力し、新しいエンタープライズカラーシステムと外観の詳細を授与します。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

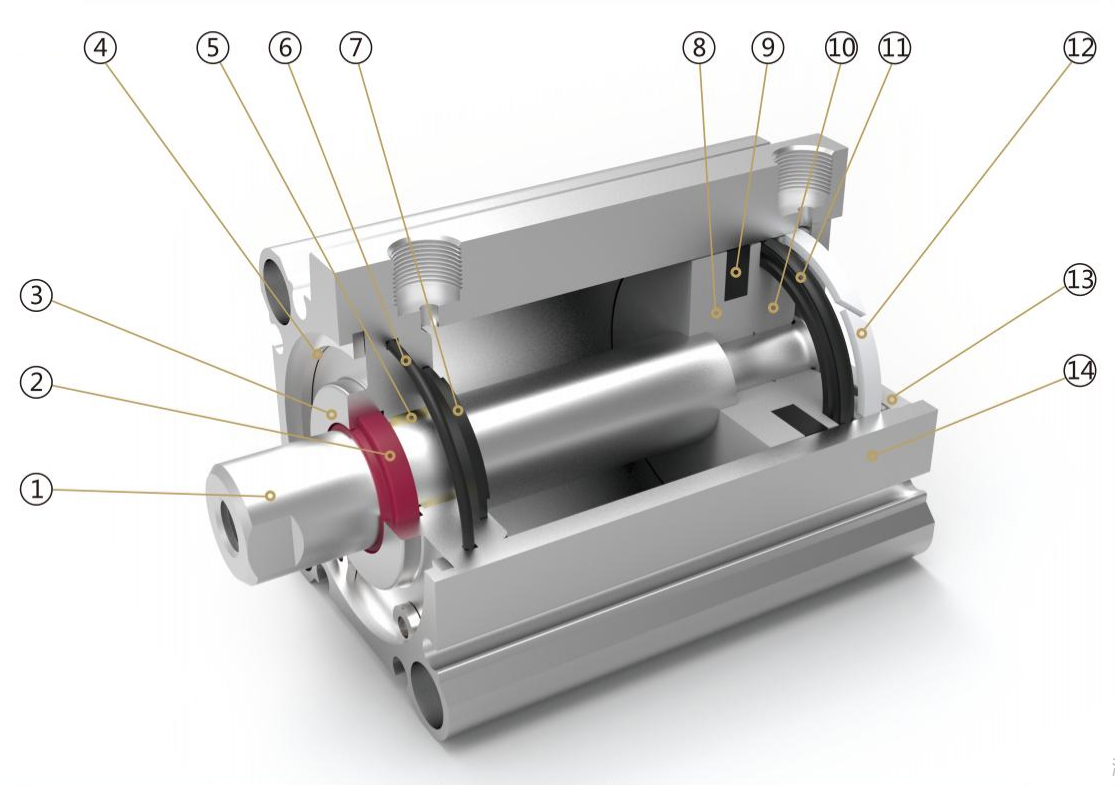

内部構造

部品

番号	名称	番号	名称
1	ピストンロッド	8	ピストン
2	シャフトシール	9	磁石
3	フロントカバー	10	マグネットベース
4	Cクリップ	11	ピストンシール
5	DUベアリング	12	抗摩擦アザラシ
6	oリング	13	バックカバー
7	衝突防止ガスケット	14	ボディ

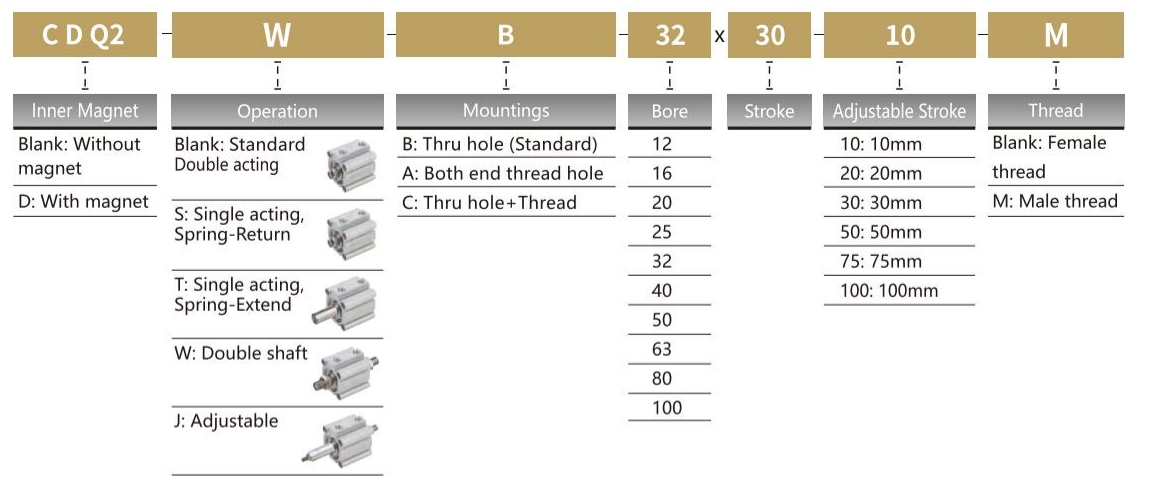

形番表示方法

*センサー型式JEL - 07、特定の形番表示方法についてはP173を参照してください。

仕様

内径（mm）		12	16	20	25	32	40	50	63	80	100
作動方式		複動片ロッド
		単動（押・引）								-
流体
動作圧力範囲	複動片ロッド	0.1〜1.0mpa
	単動	0.2〜0.9mpa								-
証明圧力		1.5MPA
使用温度範囲		-20〜80℃
動作速度範囲	複動片ロッド	30〜500mm/s					30〜350mm/s		30〜250mm/s
	単動	50〜500mm/s								-
接続口径		M5x0.8				G1/8		G1/4		G3/8

ストローク

内径			標準ストローク	最大ストローク
CQ2	12/16	磁気	5 10 15 20 25 30	30
CQ2	20/25		5 10 15 20 25 30 35 40 45 50	50
CQ2/TCQ2	32/40/50/63/80/100		5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 90 100	100
CQ2S/CQ2T	12/16	単動	5 10 15 20	20
CQ2S/CQ2T	20/25/32/40/50/63	単動	5 10 15 20 25 30	30
CQ2A	32/40/50/63/80/100	長いストローク	125 150 175 200 225 250 275 300	300

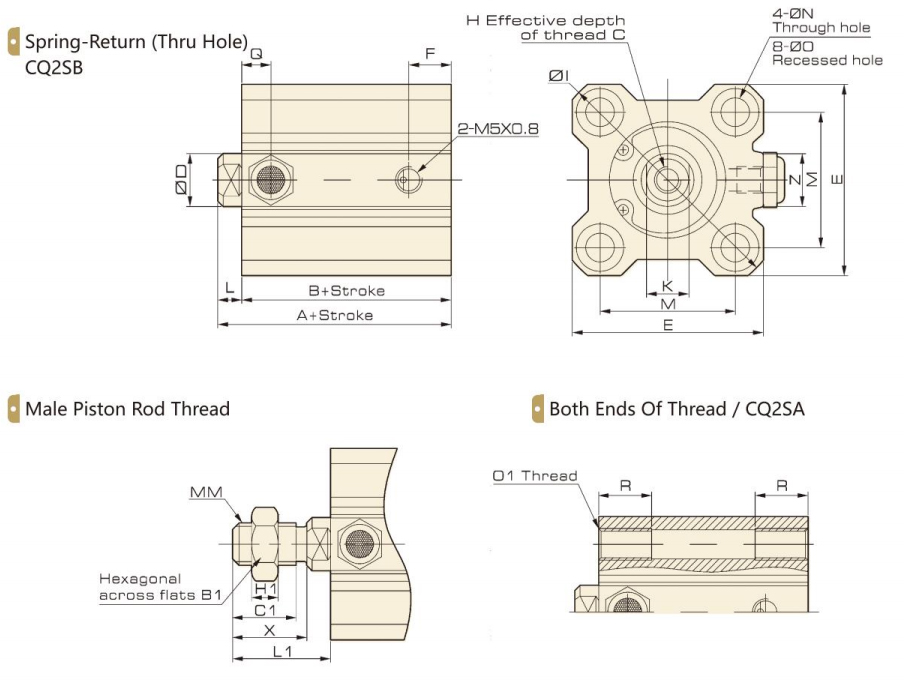

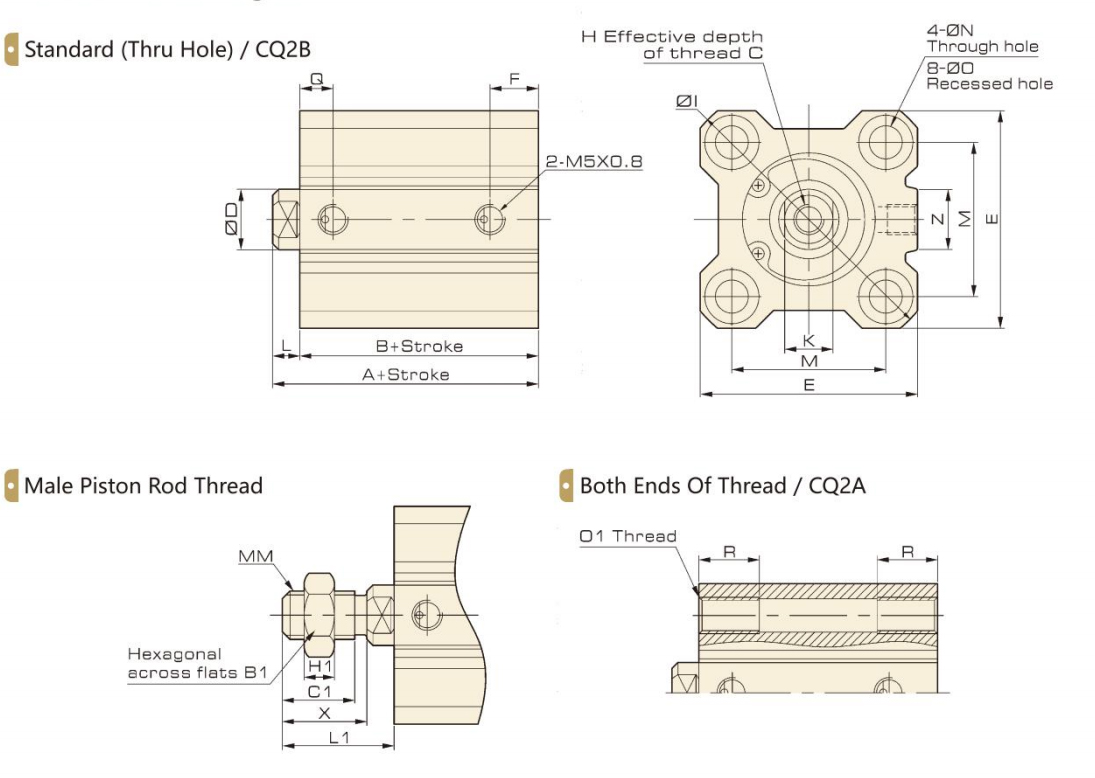

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	F	H	I	K	L	M
12	5~30	20.5	17	6	6	25	5	M3×0.5	32	5	3.5	15.5
16	5~30	22	18.5	8	8	29	5.5	M4×0.7	38	6	3.5	20
20	5~50	24	19.5	7	10	36	5.5	M5×0.8	47	8	4.5	25.5
25	5~50	27.5	22.5	12	12	40	5.5	M6×1	52	10	5	28

内径/シンボル	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 深い 3.5	7.5		8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深い 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深い 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深い 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

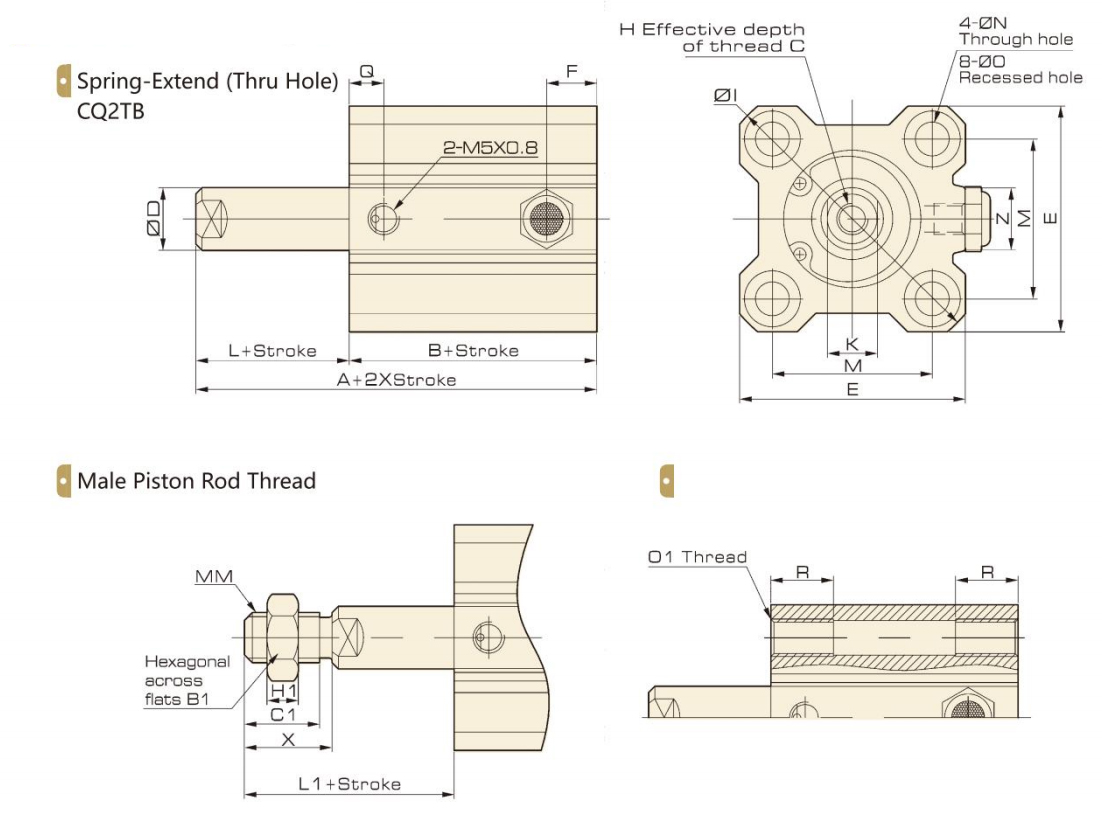

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ (mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15/20/25/30	47.5	42.5

内径/シンボル	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 深い 3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深い 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深い 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深い 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×l	10

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15/20/25/30	47.5	42.5

内径/シンボル	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 深い 3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深い 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深い 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深い 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	H	I	K	L	M	N
12	5~30	32.2	25.2	6	6	25	M3×0.5	32	5	3.5	15.5	3.5
16	5~30	33	26	8	8	29	M4×0.7	38	6	3.5	20	3.5
20	5~50	35	26	7	10	36	M5×0.8	47	8	4.5	25.5	5.5
25	5~50	39	29	12	12	40	M6×1	52	10	5	28	5.5

内径/シンボル	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 深い 3.5	9	-	43.2	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深い 3.5	9.5	10	57	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深い 7	8	10	63	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深い 7	9	10	74	17	15	6	22.5	M10×1.25	17.5	M6×1	10

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ (mm)	A	B	C	D	E	G	H	I	K	L	M	N
12	5-30	45.2	25.2	6	6	25	17	M3x0.5	32	5	3.5	15.5	3.5
16	5-30	50	26	8	8	29	21	M4x0.7	38	6	3.5	20	3.5
20	5-50	54	26	7	10	36	24	M5x0.8	47	8	4.5	25.5	5.5
25	5-50	60.5	29	12	12	40	27	M6xl	52	10	5	28	5.5

内径/シンボル	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 深い 3.5	9	-	55.7	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深い 3.5	9.5	10	62	10	10	5	15.5	M6×1	-	M4×0.7	7
20	9 深い 7	8	10	68	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深い 7	9	10	78	17	15	6	22.5	M10×1.25	17.5	M6×1	10

外形寸法図

∅12~∅25 磁石なし

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	EA	EB	F	H	K	L	M	N
12	5~30	31.5	28	6	6	33	-	-	7	M3×0.5	5	3.5	22	3.5
16	5~30	34	30.5	8	8	37	13.2	6.6	5.5	M4×0.7	6	3.5	28	3.5
20	5~50	36	31.5	7	10	47	13.6	6.8	5.5	M5×0.8	8	4.5	36	5.5
25	5~50	37.5	32.5	12	12	52	13.6	6.8	5.5	M6×1	10	5	40	5.5

内径/シンボル	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	6.5 深い 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深い 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深い 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深い 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

外形寸法図

∅12~∅25 磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15/20/25/30	57.5	52.5

内径/シンボル	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 深い 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深い 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深い 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深い 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

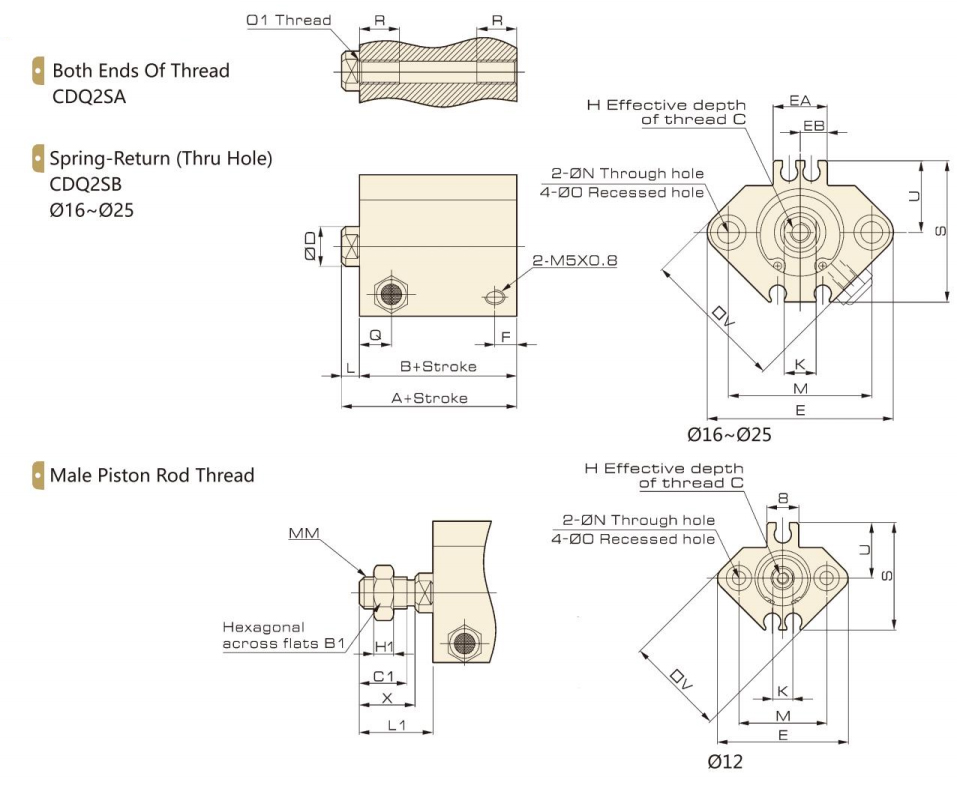

外形寸法図

∅12~∅25 磁石で

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15/20/25/30	57.5	52.5

内径/シンボル	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 深い 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 深い 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 深い 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 深い 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

外形寸法図

∅12~∅25 磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	A	B	C	D	E	EA	EB	H	K	L	M	N	O
12	5-30	39.4	32.4	6	6	33	-	-	M3x0.5	5	3.5	22	3.5	6.5 深い 3.5
16	5-30	43	36	8	8	37	13.2	6.6	M4x0.7	6	3.5	28	3.5	6.5 深い 3.5
20	5-50	47	38	7	10	47	13.6	6.8	M5x0.8	8	4.5	36	5.5	9 深い 7
25	5-50	49	39	12	12	52	13.6	6.8	M6xl	10	5	40	5.5	9 深い 7

内径/シンボル	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	9	27.5	14	25	60.4	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	9.5	29.5	15	29	67	10	10	5	15.5	M6×1	12	M4×0.7	7
20	8	35.5	18	36	75	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9	40.5	21	40	84	17	15	6	22.5	M10×1.25	17.5	M6×1	10

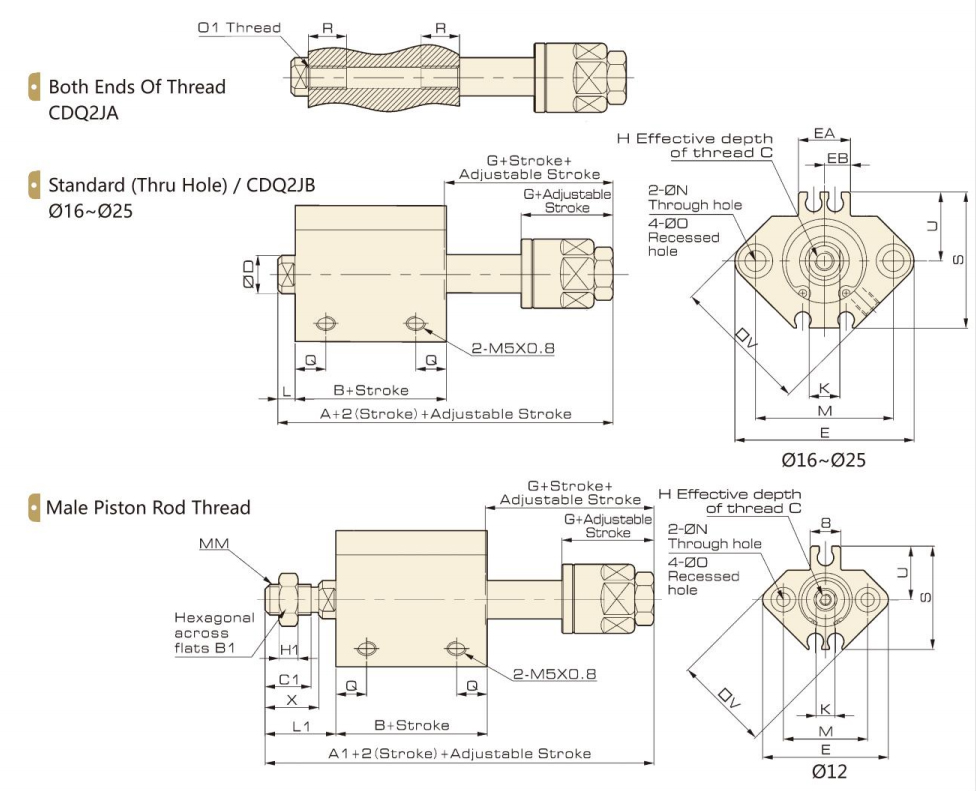

外形寸法図

∅12~∅25 磁石で

寸法

内径/シンボル	ストロークレンジ(mm)	A	B	C	D	E	EA	EB	G	H	K	L	M	N
12	5~30	52.4	32.4	6	6	33	-	-	17	M3×0.5	5	3.5	22	3.5
16	5~30	60	36	8	8	37	13.2	6.6	21	M4×0.7	6	3.5	28	3.5
20	5~50	66	38	7	10	47	13.6	6.8	24	M5×0.8	8	4.5	36	5.5
25	5~50	70.5	39	12	12	52	13.6	6.8	27	M6×1	10	5	40	5.5

内径/シンボル	O	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 深い 3.5	9	27.5	14	25	62.9	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 深い 3.5	9.5	29.5	15	29	72	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 深い 7	8	35.5	18	36	80	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 深い 7	6	40.5	21	40	88	17	15	6	22.5	M10×1.25	17.5	M6×1	10

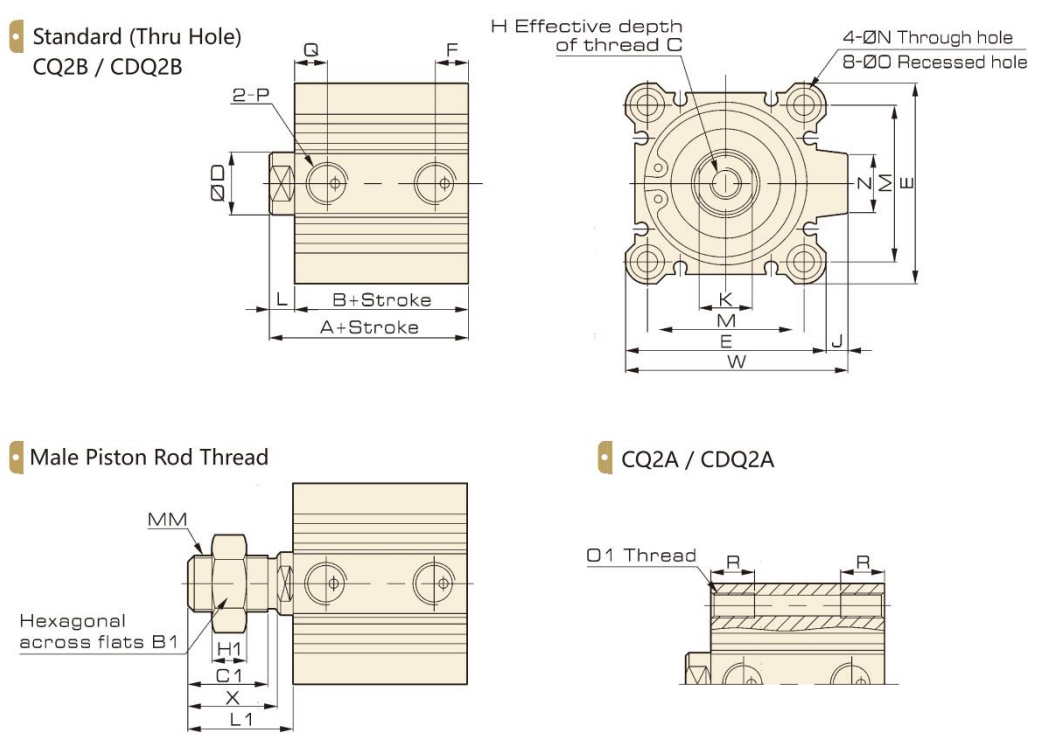

外形寸法図

∅32~∅100 磁石なし /磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	磁石なし				磁石で				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5	30	23	6.5	7.5	40	33	7.5	10	13	16	45	M8x1.25	4.5	14
	10~50			7.5	10
	50-100	40	33
40	5	36.5	29.5	8	11	46.5	39.5	7.5	12.5	13	16	52	M8x1.25	5	14
	10-50			7.5	12.5
	50-100	46.5	39.5
50	5	38.5	30.5	9	9	48.5	40.5	10.5	10.5	15	20	64	M10x1.5	7	17
	10-50			10.5	10.5
	50-100	48.5	40.5
63	5	44	36	9.5	14	54	46	10.5	15	15	20	77	M10x1.5	7	17
	10~50			10.5	15
	50-100	54	46
80	5-50	53.5	43.5	12.5	16	63.5	53.5	12.5	16	21	25	98	M16x2	6	22
	50-100	63.5	53.5
100	5-50	65	53	13	23	75	63	13	23	27	32	117	M20x2.5	6.5	27
	50-100	75	63

内径/シンボル	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 深い 7	1/8	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	7	40	5.5	9 深い 7	1/8	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	8	50	6.6	11 深い 8	1/4	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	8	60	9	14 深い 10.5	1/4	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	10	77	11	17.5 深い 13.5	3/8	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	12	94	11	17.5 深い 13.5	3/8	123.5	25	41	32.5	13	43.5	M26x1.5	35.5	M12x1.75	22

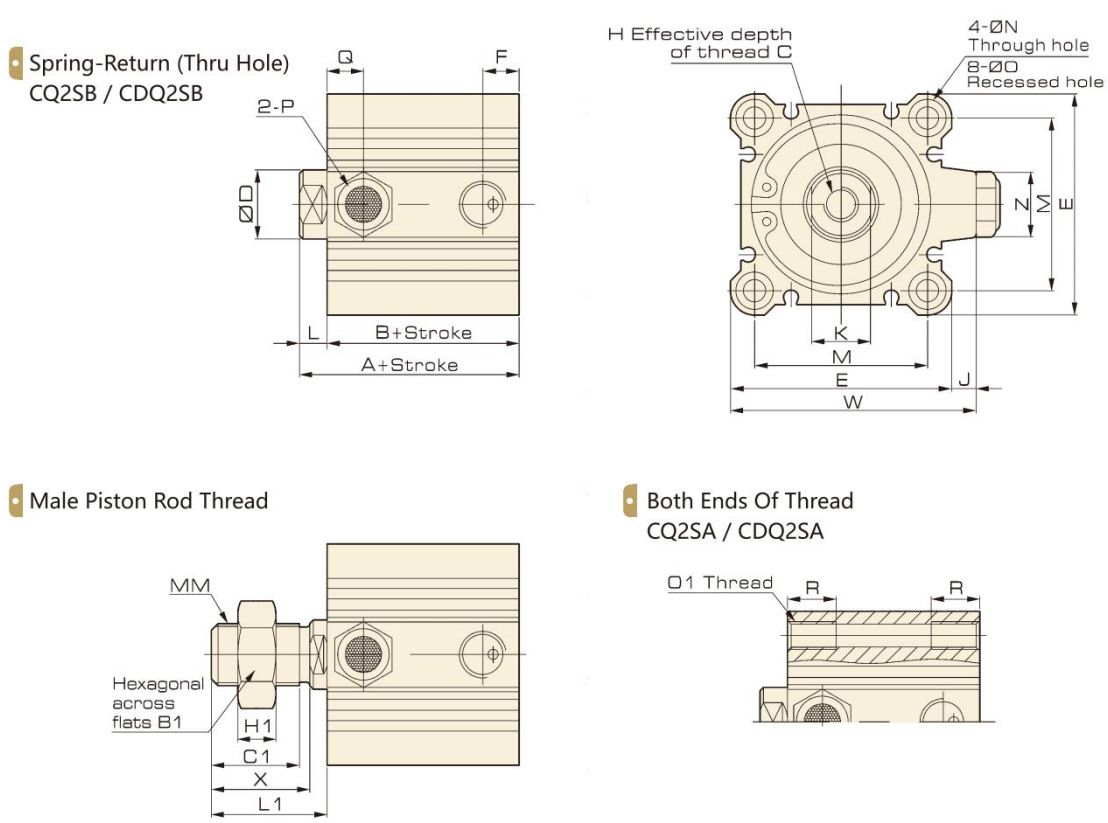

外形寸法図

∅32~∅100 磁石なし/磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	磁石なし				磁石で				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15/20/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15/20/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15/20/25/30	64	56			74	66

内径/シンボル	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 深い 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	7	40	5.5	9 深い 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	8	50	6.6	11 深い 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	8	60	9	14 深い 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

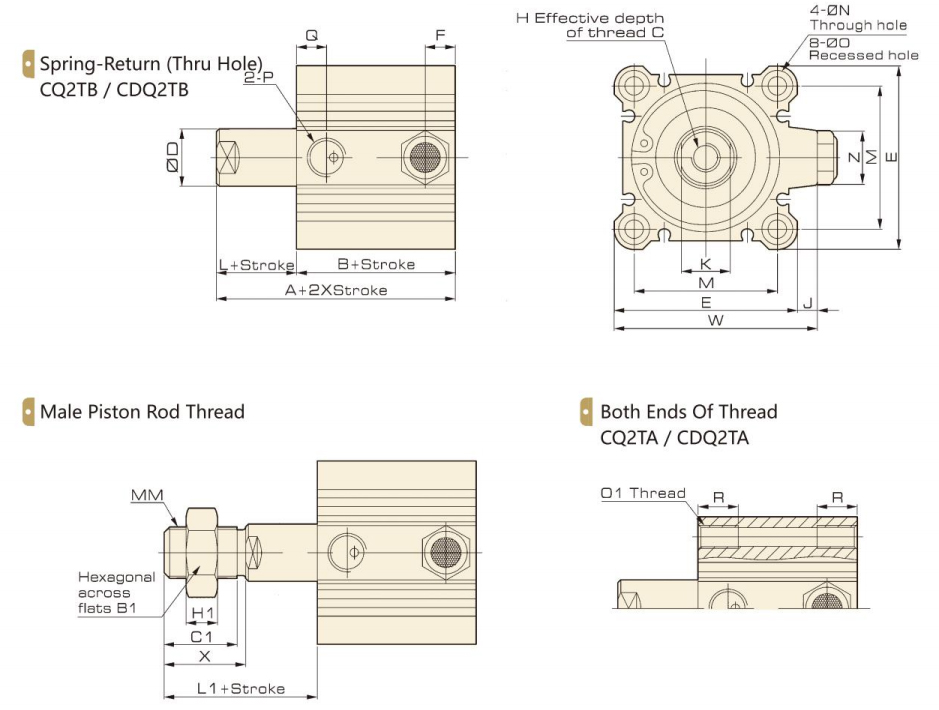

外形寸法図

∅32~∅100 磁石なし/磁石で

寸法

内径/シンボル	ストロークレンジ	磁石なし				磁石で				C	D	E	H	J	K
	(mm)	A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15/20/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15/20/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15/20/25/30	64	56			74	66

内径/シンボル	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 深い 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	7	40	5.5	9 深い 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	8	50	6.6	11 深い 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	8	60	9	14 深い 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

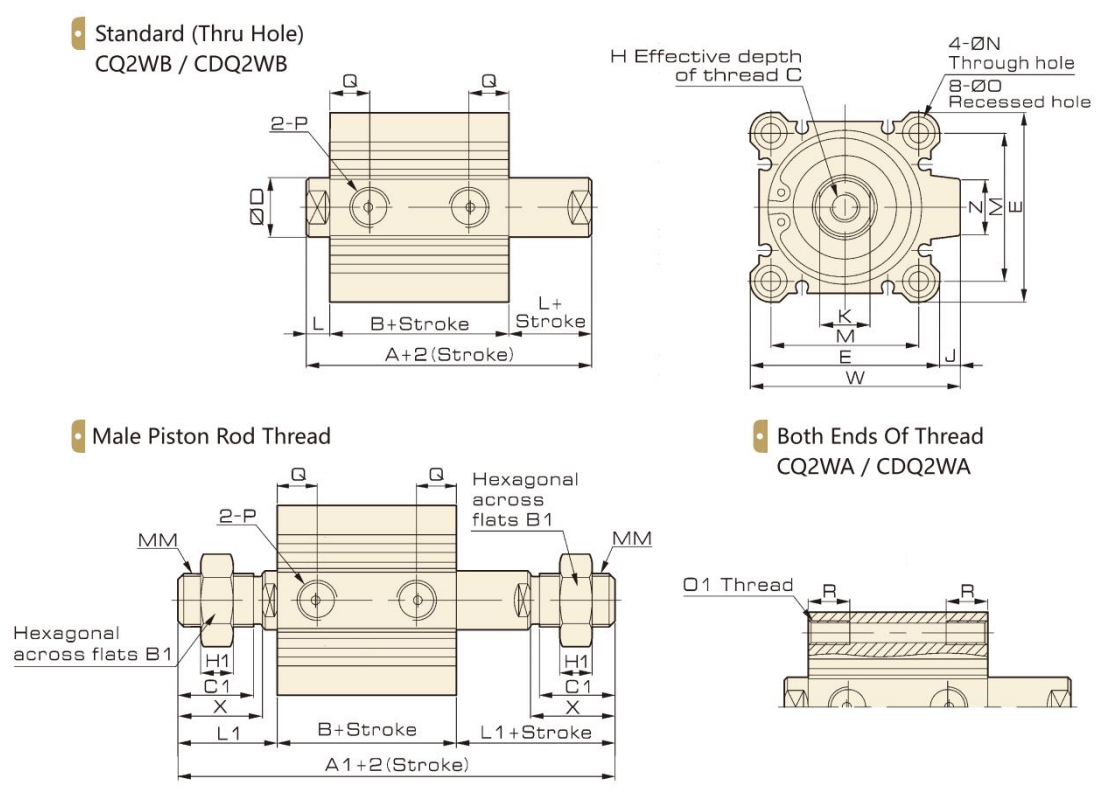

外形寸法図

∅32~∅100 磁石なし/磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	磁石なし			磁石で			C	D	E	H	J	K	L	M	N	O
		A	A1	B	A	A1	B
32	5-50	44.5	87.5	30.5	54.5	97.5	40.5	13	16	45	M8x1.25	4.5	14	7	34	5.5	9 深い 7
	50-100	54.5	97.5	40.5
40	5-50	54	97	40	64	107	50	13	16	52	M8x1.25	5	14	7	40	5.5	9 深い 7
	50-100	64	107	50
50	5-50	56.5	107.5	40.5	66.5	117.5	50.5	15	20	64	M10x1.5	7	17	8	50	6.6	11 深い 8
	50-100	66.5	117.5	50.5
63	5	58	109	42	68	119	52	15	20	77	M10x1.5	7	17	8	60	9	14 深い 10.5
	10-50
	50-100	68	119	52
80	5-50	71	138	51	81	148	61	21	25	98	M16x2	6	22	10	77	11	17 深い 13.5
	50-100	81	148	61
100	5-50	84.5	147.5	60.5	94.5	157.5	70.5	27	32	117	M20x2.5	6.5	27	12	94	11	17 深い 13.5
	50-100	94.5	157.5	70.5

内径/シンボル	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	1/8	10	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	1/8	13	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	1/4	13	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	1/4	ストローク 5mm: 14.5	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
63	1/4	ストローク10~50mm そして 50〜100mm: 16	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	3/8	16	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	3/8	20	123.5	25	41	32.5	16	43.5	M26x1.5	35.5	M12x1.75	22

外形寸法図

∅32~∅100 磁石なし/ 磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	磁石なし			磁石で			C	D	E	G	H	J	K	L	M	N
		A	A1	B	A	A1	B
32	5~50	65	86.5	30.5	75	96.5	40.5	13	16	45	28	M8x1.25	4.5	14	7	34	5.5
	50-100	75	96.5	40.5
40	5-50	74.5	96	40	84.5	106	50	13	16	52	28	M8x1.25	5	14	7	40	5.5
	50-100	84.5	106	50
50	5-50	77	102.5	40.5	87	112.5	50.5	15	20	64	29	M10x1.5	7	17	8	50	6.6
	50-100	87	112.5	50.5
63	5-50	78.5	104	42	88.5	114	52	15	20	77	29	M10x1.5	7	17	8	60	9
	50-100	88.5	114	52
80	5-50	96	129.5	51	106	139.5	61	21	25	98	35.5	M16x2	6	22	10	77	11
	50-100	106	139.5	61
100	5-50	114.5	146	60.5	124.5	156	70.5	27	32	117	42.5	M20x2.5	6.5	27	12	94	11
	50-100	124.5	156	70.5

内径/シンボル	O	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	9 深い 7	1/8	10	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	9 深い 7	1/8	13	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	11 深い 8	1/4	13	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	14 深い 10.5	1/4	ストローク 5~50mm: 14.5	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
63	14 深い 10.5	1/4	ストローク 50〜100mm: 16	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	17 深い 13.5	3/8	16	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	17 深い 13.5	3/8	20	123.5	25	41	32.5	16	43.5	M26x1.5	35.5	M12x1.75	22

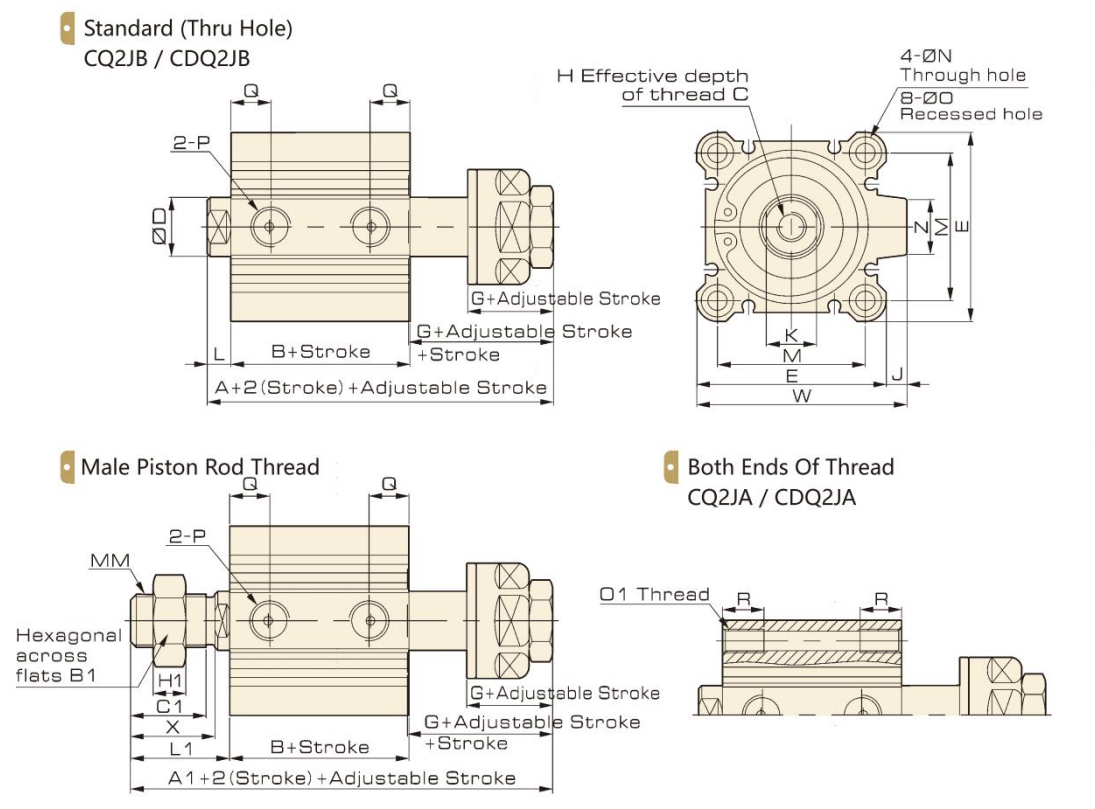

外形寸法図

∅32~∅100 磁石なし/ 磁石で

寸法

内径/シンボル	ストロークレンジ (mm)	A	B	C	D	E	H	J	K	L	M	P	Q
32	100 〜300	62.5	45.5	13	16	45	M8x1.25	4.5	14	17	34	1/8	12.5
40		72	55	13	16	52	M8x1.25	5	14	17	40	1/8	14
50		73.5	55.5	15	20	64	M10x1.5	7	17	18	50	1/4	14
63		75	57	15	20	77	M10x1.5	7	17	18	60	1/4	16.5
80		86	66	21	25	98	M16x2	6	22	20	77	3/8	19
100		97.5	75.5	27	32	117	M20x2.5	6.5	27	22	94	3/8	23

内径/シンボル	W	Z	B1	C1	H1	L1	MM	X	O	R	Th9
32	49.5	14	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	22⁰_-0.052
40	57	15	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	28⁰_-0.052
50	71	19	27	26	11	43.5	M18x1.5	28.5	M8x1.25	14	35⁰_-0.052
63	84	19	27	26	11	43.5	M18x1.5	28.5	M10x1.5	18	35⁰_-0.052
80	104	25	32	32.5	13	53.5	M22x1.5	35.5	M12x1.75	22	43⁰_-0.052
100	123.5	25	41	32.5	16	53.5	M26x1.5	35.5	M12x1.75	22	59⁰_-0.052

制御機器

バルブマニホール

駆動機器

調質機器

補助機器

ダウンロード

2D/3D CAD

鉄道

商用車

軽工業紡織

医療機器

工場自動化

技術開発

品質管理

実績

会社概要

沿革

ニュース

採用情報

Webメニュー

製品検索

言語

メニューを終了します

薄形シリンダ

製品

CQ2シリーズ薄形シリンダ

お問い合わせ

国内営業部：

国内営業部：

電話番号：

Webメニュー

製品検索

言語

共有

メニューを終了します

薄形シリンダ

製品

CQ2シリーズ薄形シリンダ

お問い合わせ

国内営業部：

国内営業部：

電話番号：
