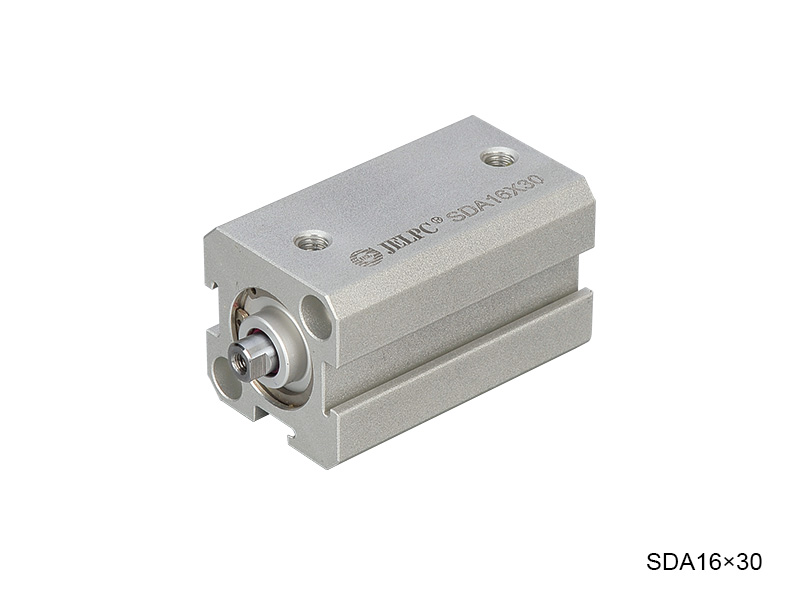

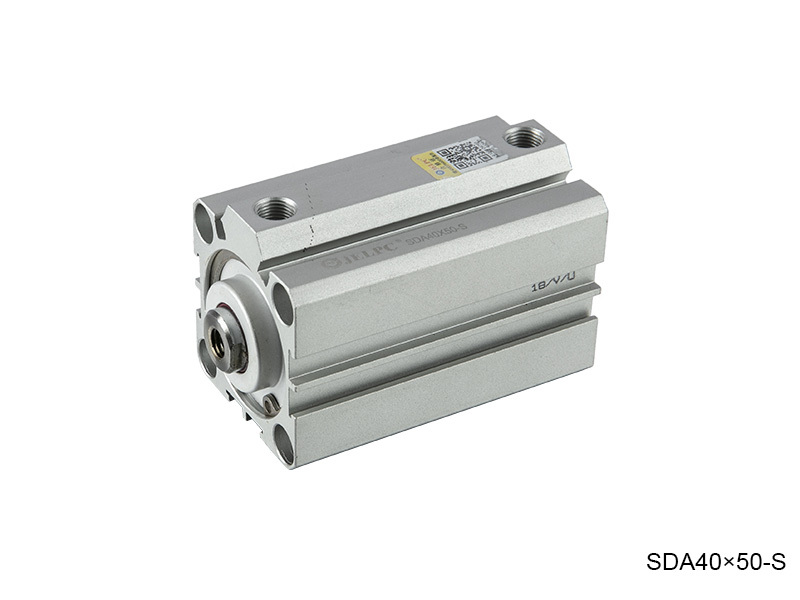

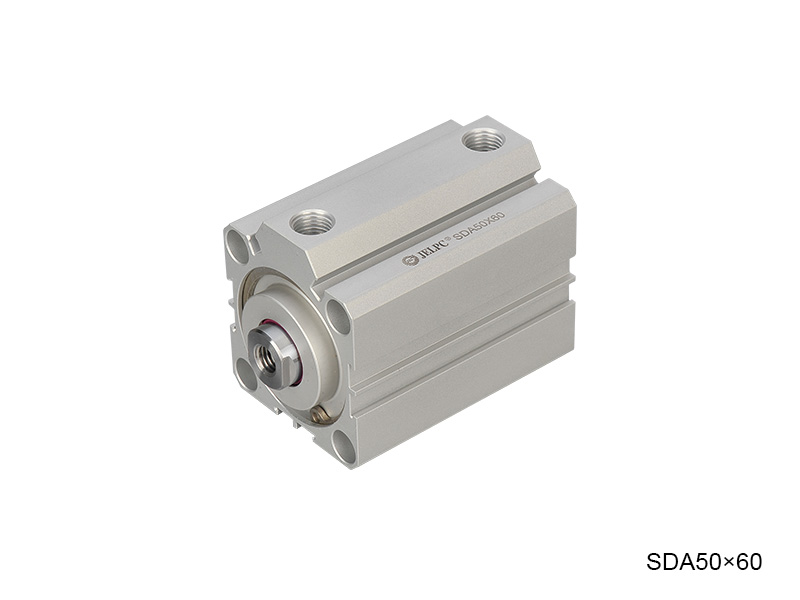

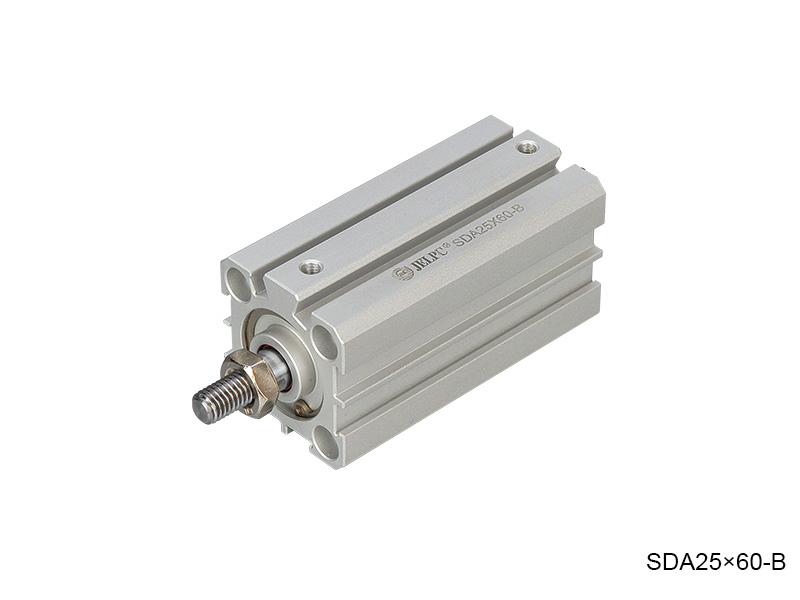

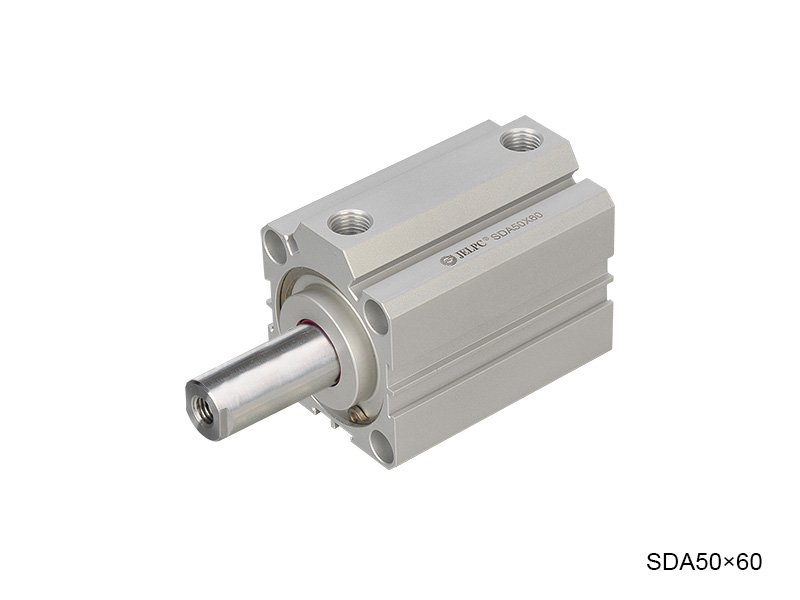

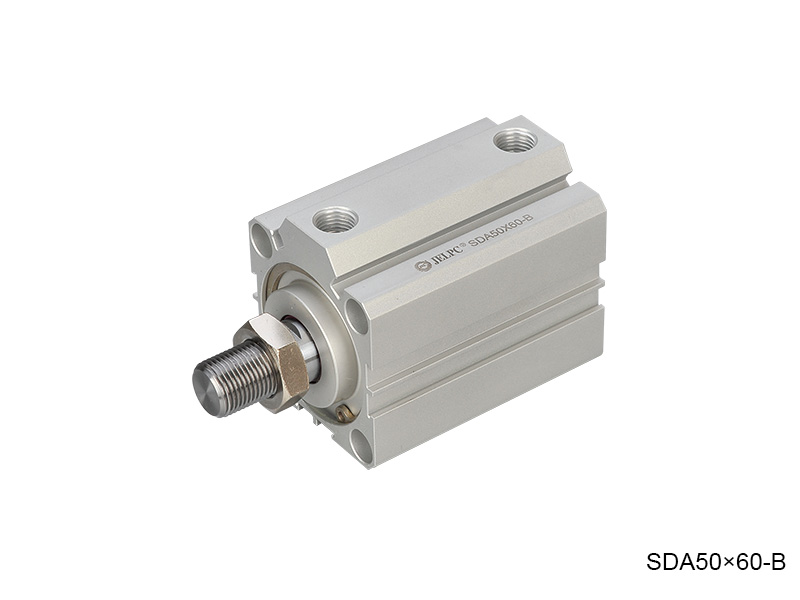

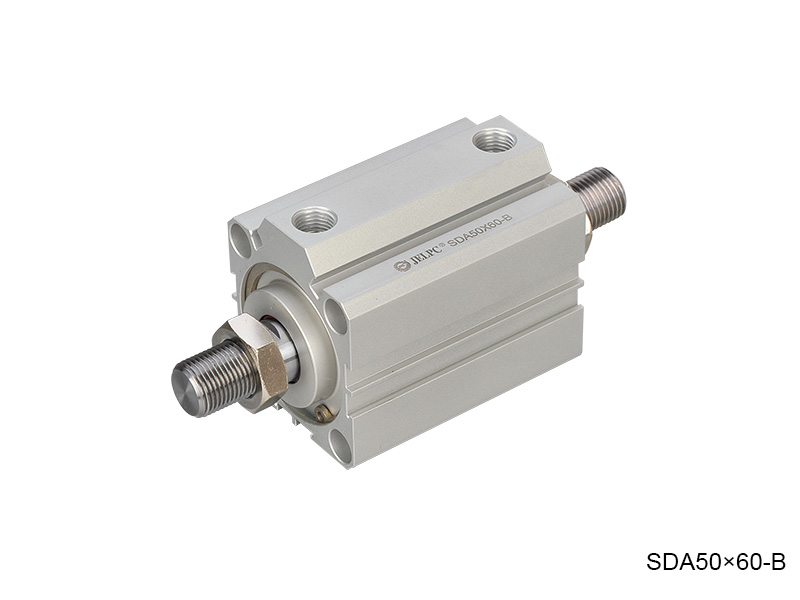

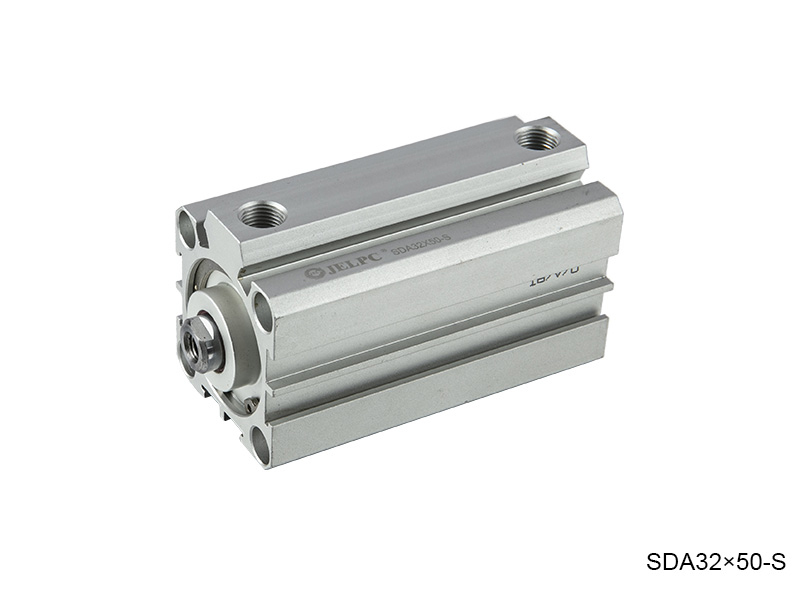

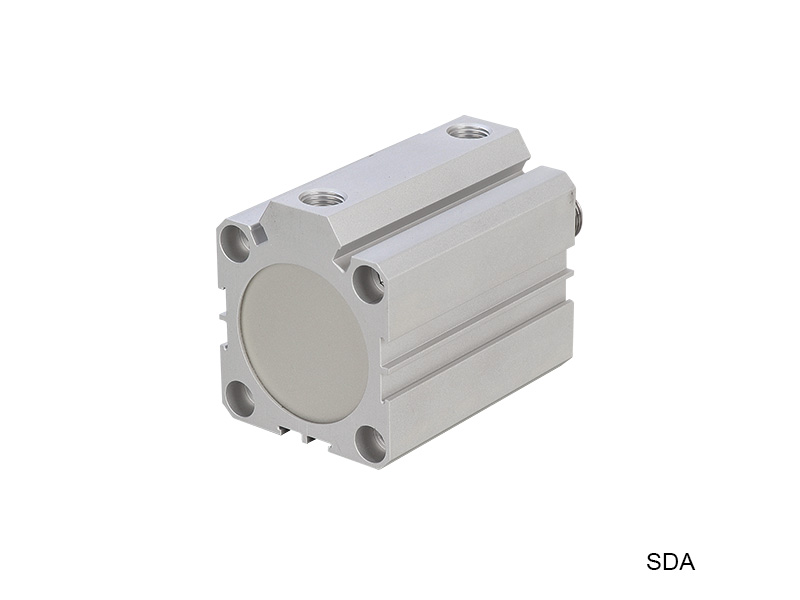

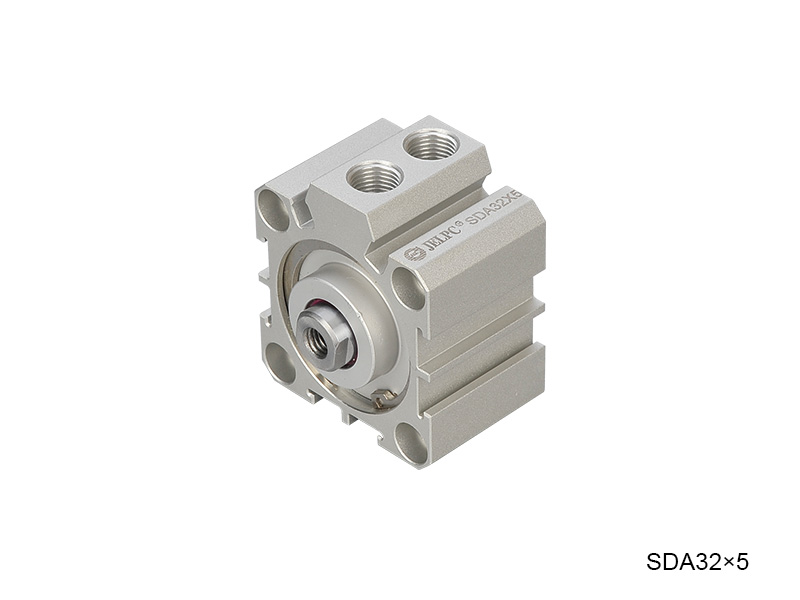

SDAシリーズ薄形シリンダ

特徴：
1.ピストンロッドの正確な研磨、製品の品質、フロントシールの長寿命を使用して、幅広いアプリケーションを適応させるための改善。
2.構造を最適な状態に調整し、製品の円滑な動作を確認します。
3.ピストンロッドとバックカバーのけいれん技術、製品の品質が向上します。
4.エンタープライズカラープランニングと組み合わせて、新しいカラーシステムと詳細の正確な扱いによって再設計されています。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

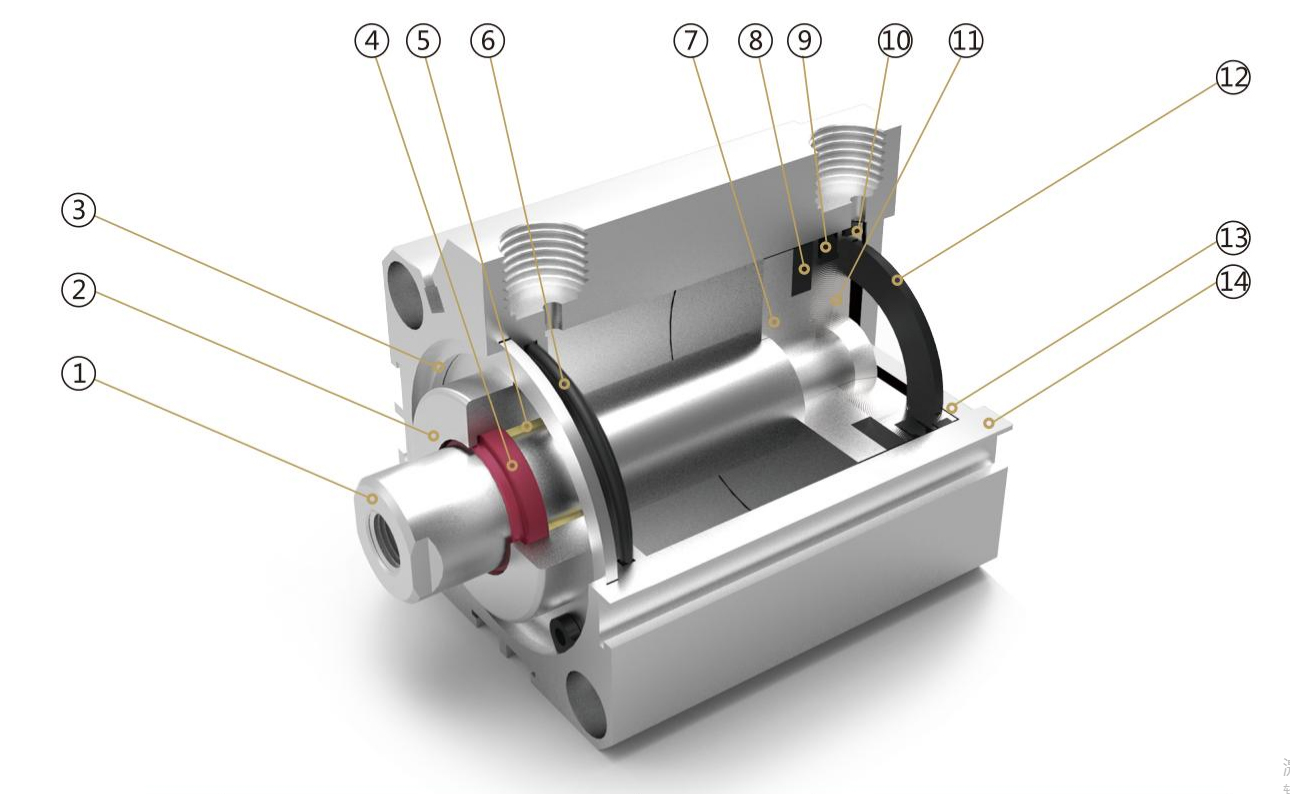

内部構造

部品

番号	名称	番号	名称
1	ピストンロッド	8	磁石
2	フロントカバー	9	ピストンシール
3	Cクリップ	10	抗摩擦アザラシ
4	シャフトシール	11	マグネットベース
5	DUベアリング	12	衝突防止ガスケット
6	oリング	13	バックカバー
7	ピストン	14	ボディ

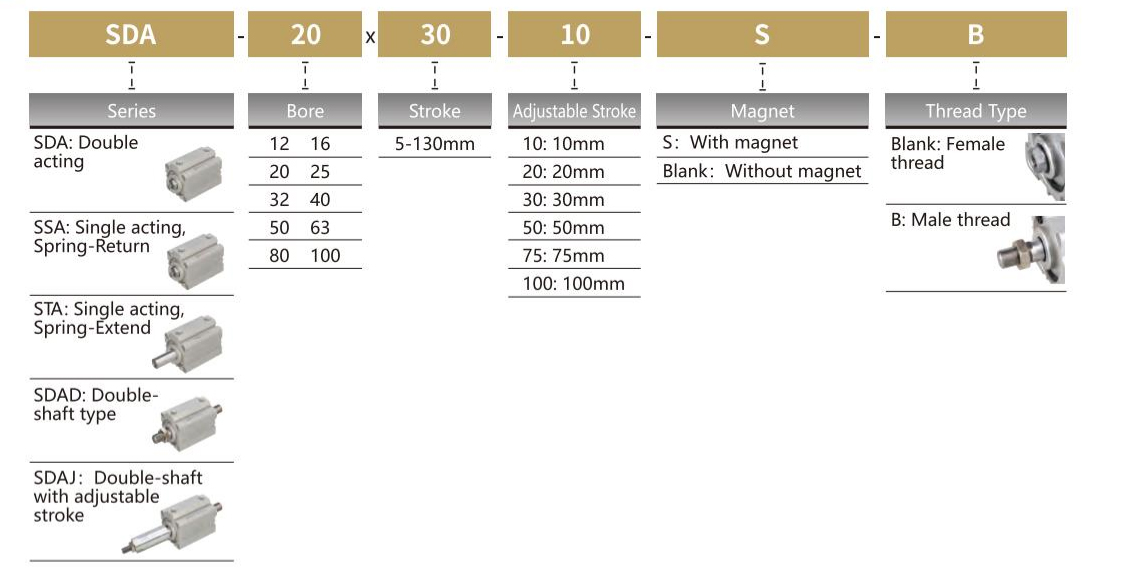

形番表示方法

*センサー型式JEL - 01/JEL-11、特定の順序付けコードについてはP173を参照してください。

仕様

内径（mm）		12	16	20	25	32	40	50	63	80	100
作動方式		複動片ロッド
		単動（押・引）								-
流体		空気
動作圧力範囲	複動片ロッド	0.1〜1.0mpa
	単動	0.2〜0.9mpa								-
証明圧力		1.5 MPa
使用温度範囲		-20〜80℃
動作速度範囲	複動片ロッド	30～ 500 mm/s					30～ 350 mm/s		30〜250 mm/s
	単動	50〜500 mm/s								-
接続口径		M5×0.8				G1/8 "		G1/4 "		G3/8 "

ストローク

内径		標準ストローク		最大ストローク
SDA	12/16	磁気	5 10 15 20 25 30 35 40 45 50	50
	12/16	非磁性	5 10 15 20 25 30 35 40 45 50	60
	20	磁気	5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 85 90	90
	20	非磁性	5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 85 90 100	100
	25/32/40/50/63/80/100	磁気	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	120
	25/32/40/50/63/80/100	非磁性	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	130
SSA/STA	12/16/20/25/32/40/50/63	単動	5 10 15 20 25 30	50

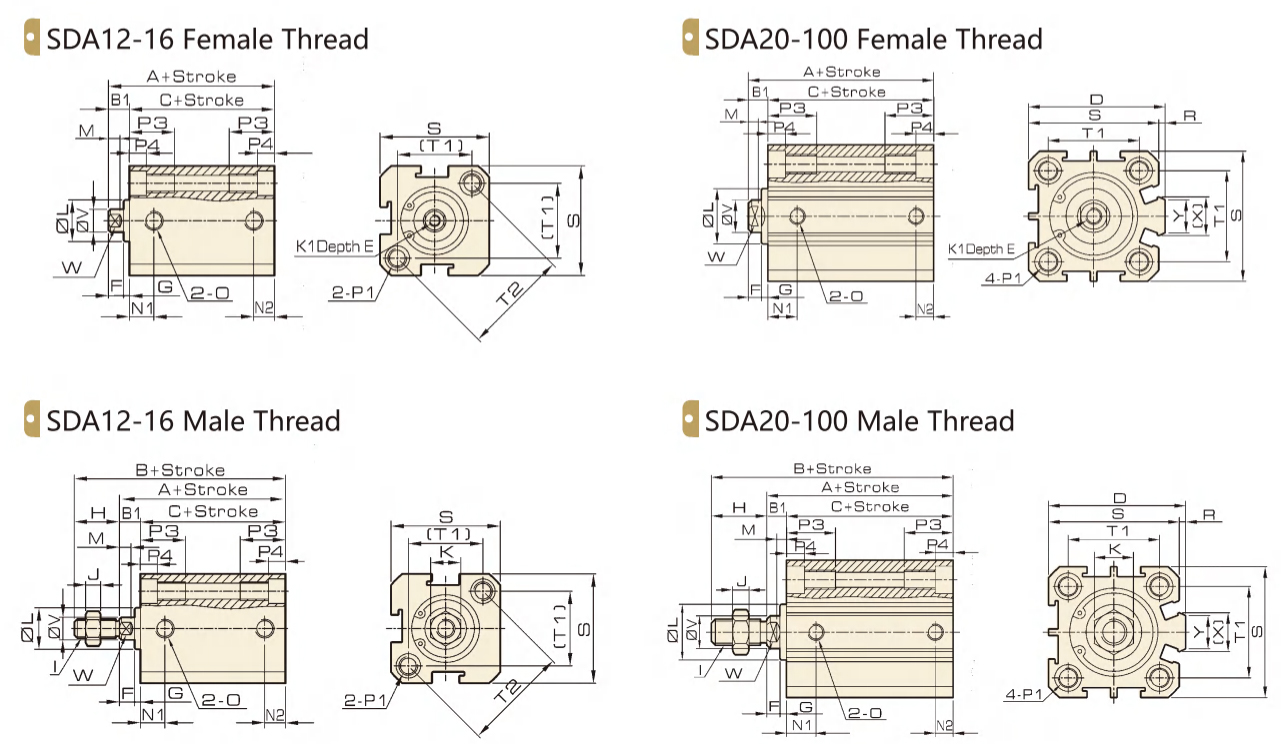

外形寸法図

寸法

内径/シンボル	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M
タイプ	標準	マグネット付き	標準	マグネット付き	標準	マグネット付き	B1	D	E	F	G	H	I	J	K	K1	L	M
12	22	32	34	44	17	27	5	-	6	4	2	12	m5x0.8	4	8	m3x0.5	10	3
16	24	34	36	46	18.5	28.5	5.5	-	6	4	2	12	m5x0.8	4	8	m3x0.5	11	3
20	25	35	40	50	19.5	29.5	5.5	36	8	4	1.5	15	m6x1.0	5	10	M4x0.7	13	3
25	27	37	44	54	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3
32	31.5	41.5	49.5	59.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3
40	33	43	61	71	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3
50	37	47	65	75	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3
63	41	51	69	79	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3
80	52	62	85	95	41	51	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5	45	4
100	63	73	101	111	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4

内径/シンボル	N1		N2		D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
ストローク	s = 5	s> 5	s = 5	s> 5	D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	7.5		5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	8		5	5.5	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	8.5		5.5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	9		5.5		M5x0.8	両側：∅8.2、cog：M6x1、スルーホール：∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	9		6.5	8	g1/8	両側：∅8.2、cog：M6x1、スルーホール：∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	9		7.5		g1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	8	10.5	8	10.5	g1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	9.5	11	9.5	11	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	11.5	14	11.5	14	G3/8	両側：∅15、coG：M12x1.75、スルーホール：∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	15	20	15	18	G3/8	両側：∅17.5、coG：M14x2、スルーホール：∅11.3	30	13	10	114	90	-	32	27	35.5	26

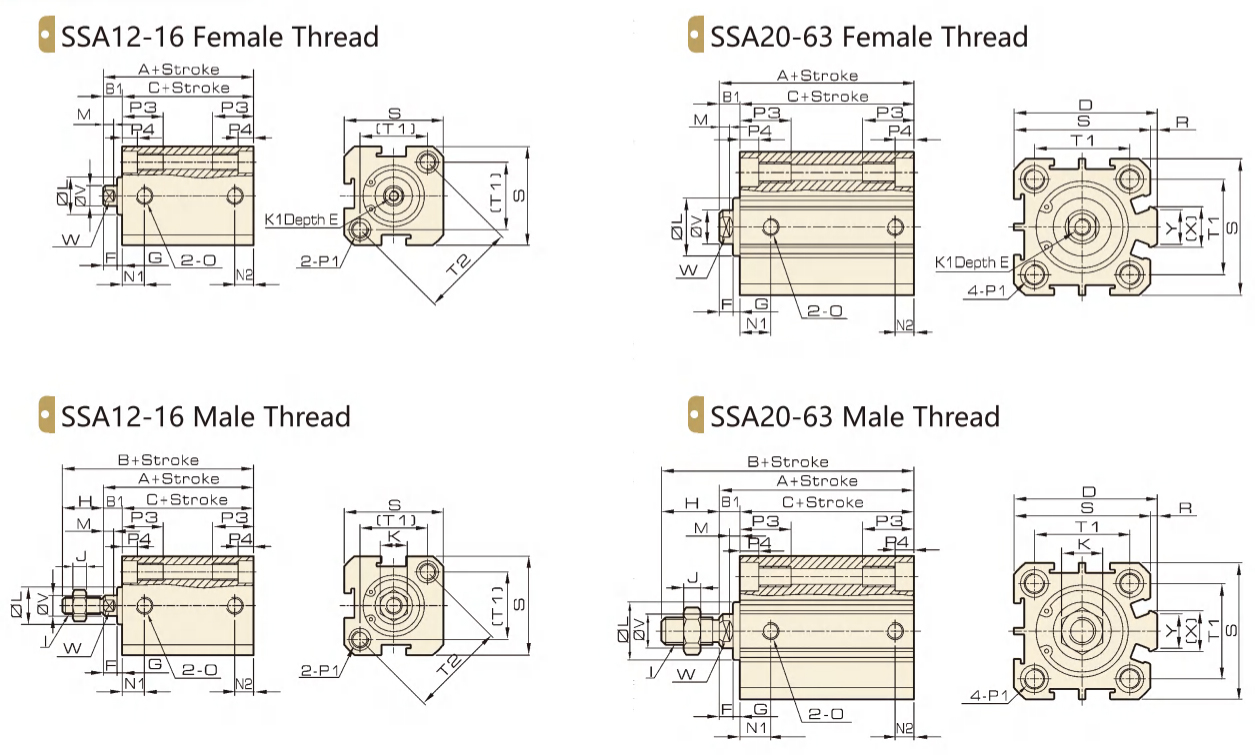

外形寸法図

寸法

内径/ シンボル	A				B				C				B1	D	E	F	G	H	I	J	K	K1
タイプ	標準		マグネット付き		標準		マグネット付き		標準		マグネット付き
ストローク	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S<10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5

内径/シンボル	L	M	N1		N2		O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
ストローク	L	M	S = 5	S> 5	S = 5	S> 5	O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5		25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	MSx0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	両側：∅8.2、COG：M6x1、スルーホール：∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	両側：∅15、COG：M12x1.75、スルーホール：∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	両側：∅17.5、COG：M14x2、スルーホール：∅11.3	30	13	10	114	90	-	32	27	35.5	26

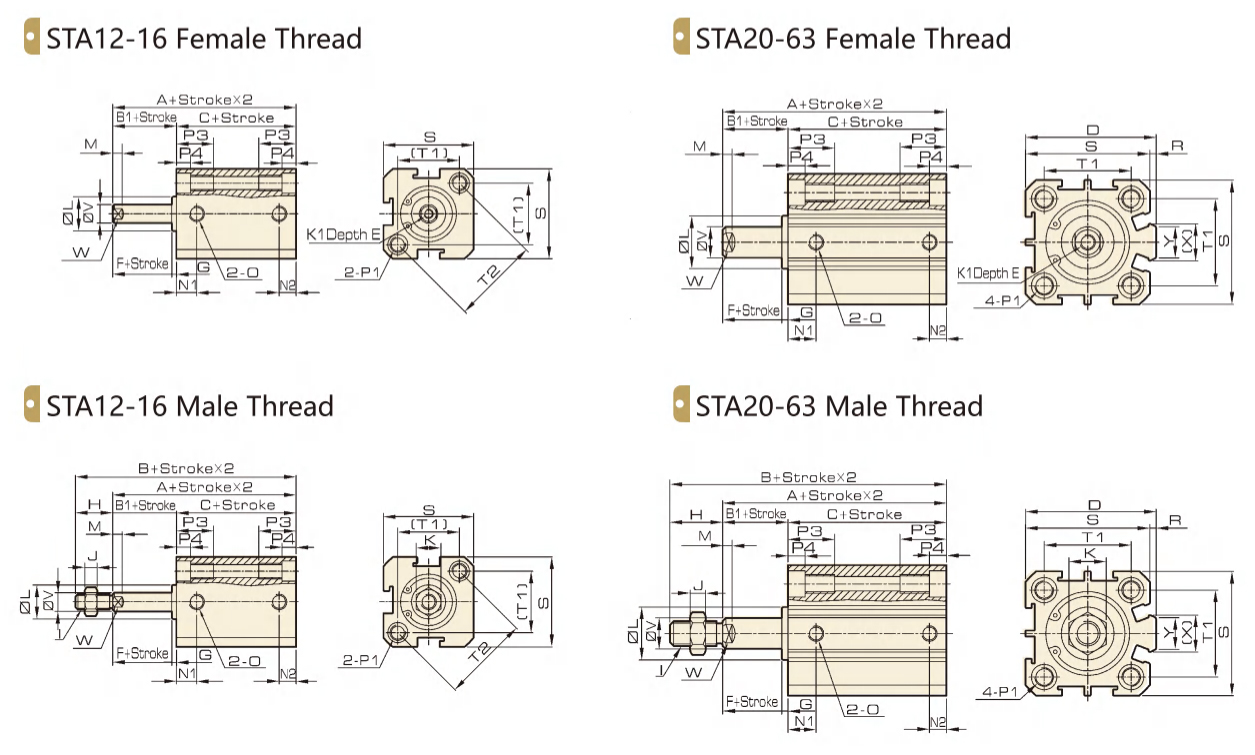

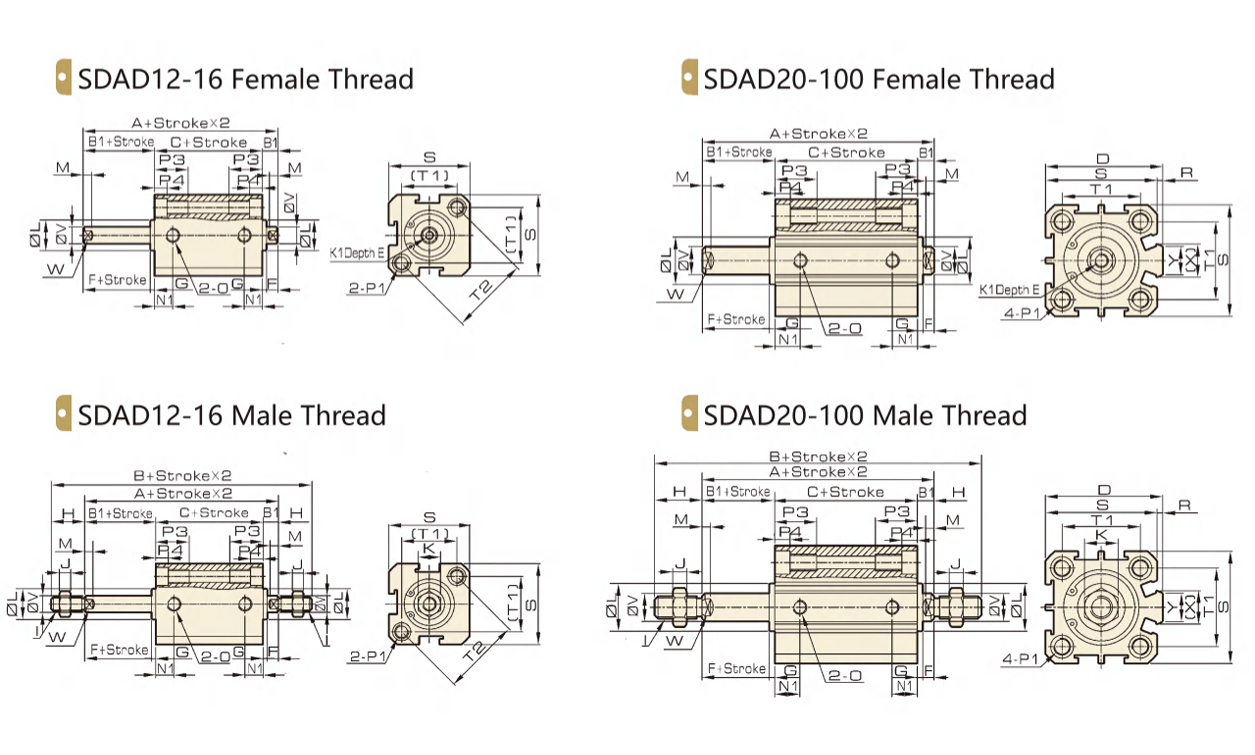

外形寸法図

寸法

内径/シンボル	A				B				C				B1	D	E	F	G	H	I	J	K	K1
タイプ	標準		マグネット付き		標準		マグネット付き		標準		マグネット付き
ストローク	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	_	6	4	2	12	M5x0.8	4	8	M3x0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5

内径/シンボル	L	M	N1		N2		O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
ストローク	L	M	S = 5	S> 5	S = 5	S> 5	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	両側：∅15、COG：M12x1.75、スルーホール：∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	両側：∅17.5、COG：M14x2、スルーホール：∅11.3	30	13	10	114	90	-	32	27	35.5	26

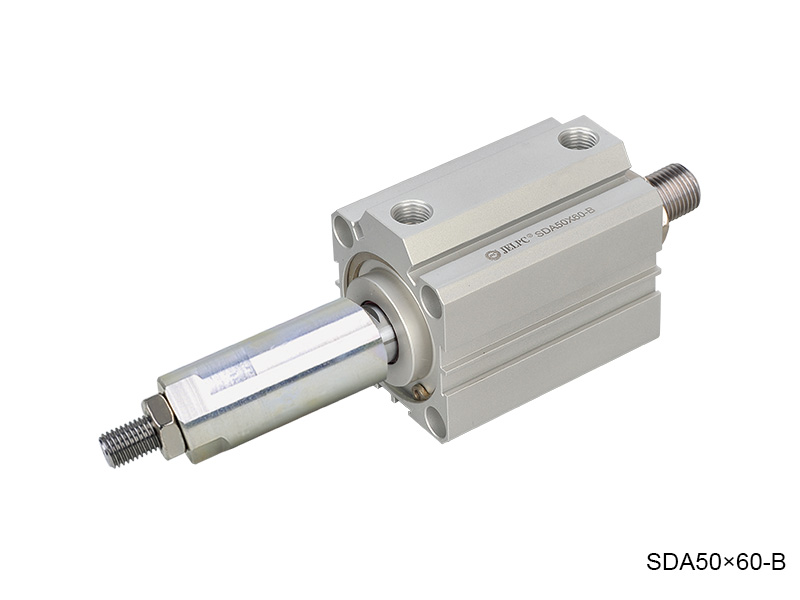

外形寸法図

寸法

内径/シンボル	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
タイプ	標準	マグネット付き	標準	マグネット付き	標準	マグネット付き	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	27	37	51	61	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	29.5	39.5	53.5	63.5	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	30.5	40.5	60.5	70.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	33	43	67	77	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	38.5	48.5	74.5	84.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	40	50	96	106	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	46	56	102	112	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	50	60	106	116	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	63	73	129	139	41	51	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5	45	4	11.5	14
100	75	85	151	161	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

内径/シンボル	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	M5x0.8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	G1/8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	G1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	G1/4	両側：∅11、COG：M8X1.2S、スルーホール：∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	G3/8	両側：∅15、COG：M12x1.75、スルーホール：∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	G3/8	両側：∅17.5、COG：M14x2、スルーホール：∅11.3	30	13	10	114	90	-	32	27	35.5	26

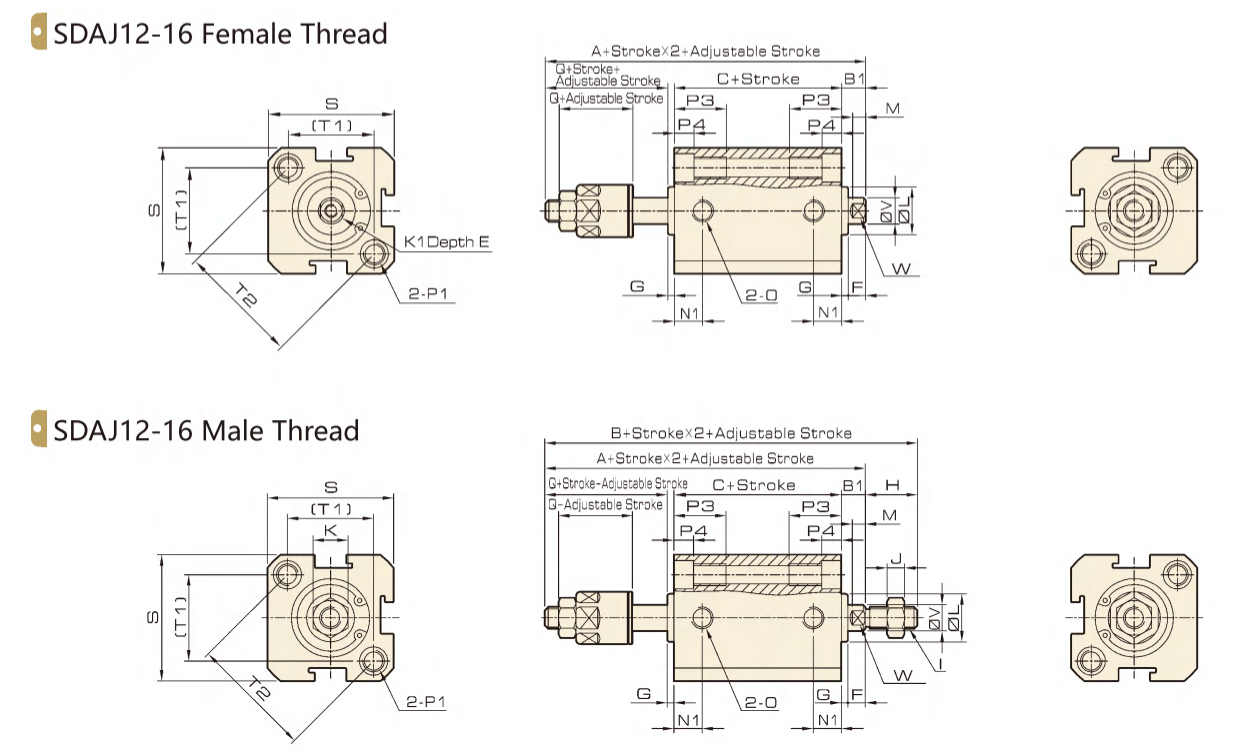

外形寸法図

寸法

内径/シンボル	A		B		c		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
タイプ	標準	マグネット付き	標準	マグネット付き	標準	マグネット付き	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

内径/シンボル	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	17	-	25	16.3	23	6	5	-	-
16	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	17	-	29	19.8	28	6	5	-	-
20	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	両側：∅15、COG：M12x1.75、スルーホール：∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	両側：∅17.5、COG：M14x2、スルーホール：∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26

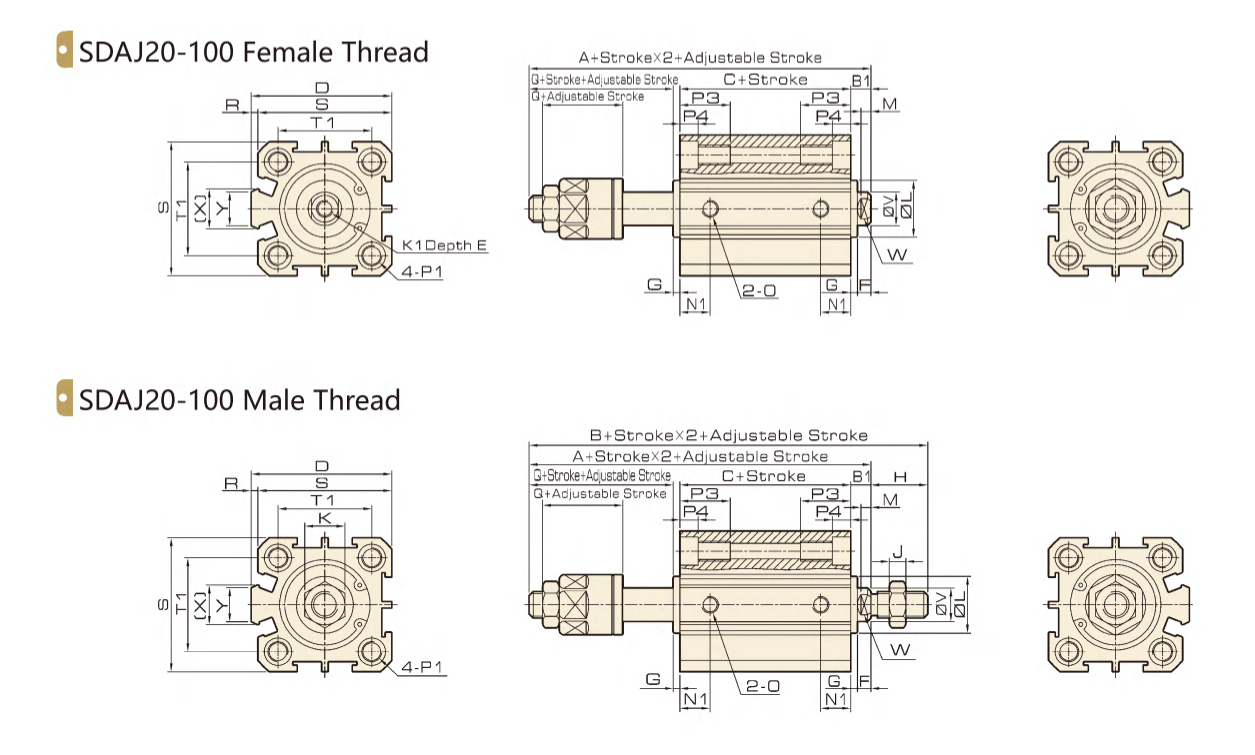

外形寸法図

寸法

内径/シンボル	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
タイプ	標準	マグネット付き	標準	マグネット付き	標準	マグネット付き	B1	D	E	F	G	H	I	J	K	K1	L	M	S = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3x0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6x1.0	5	10	M4x0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8x1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6x1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14x1.5	8	22	M8x1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22x1.5	13	32	M14x1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

内径/シンボル	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	17	-	25	16.3	23	6	5		-
16	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	12	4.5	17	-	29	19.8	28	6	5		-
20	M5x0.8	両側：∅6.5、コグ：M5x0.8、スルーホール：∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	両側：∅8.2、COG：M6X1、スルーホール：∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	両側：∅10、コグ：M8x1.25、スルーホール：∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	両側：∅11、コグ：M8x1.25、スルーホール：∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	両側：∅15、COG：M12x1.75、スルーホール：∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	両側：∅17.5、COG：M14x2、スルーホール：∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26
