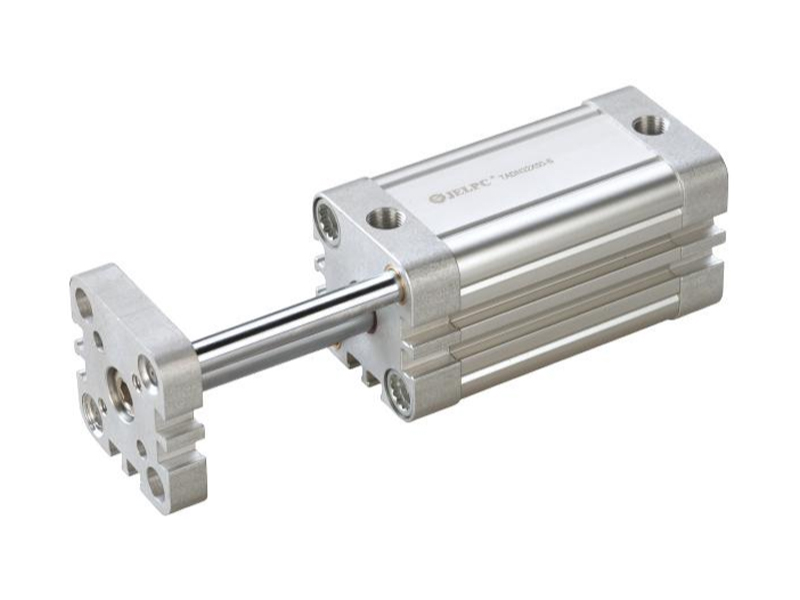

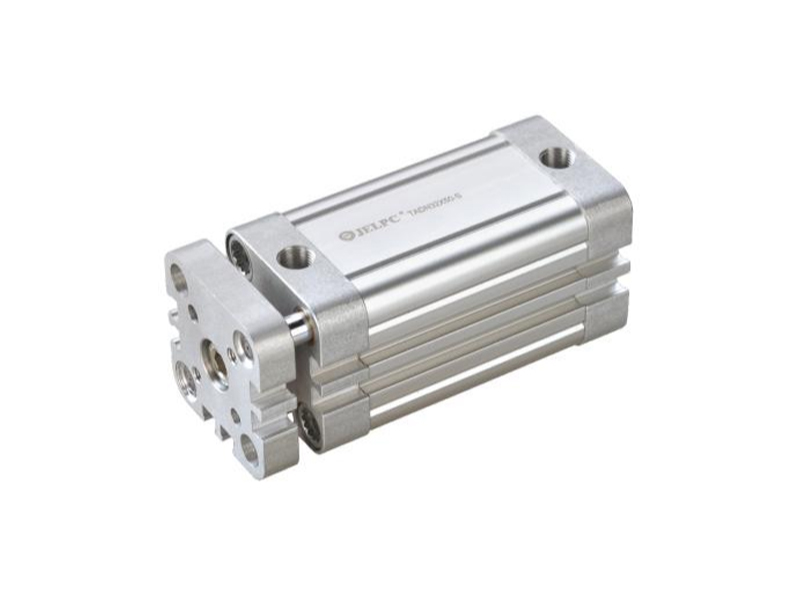

TADNシリーズガイド付型シリンダ

TADNシリーズガイド付型シリンダ

特徴：

1.TADNシリーズコンパクトシリンダーは、ISO21287標準を備えています。
2.コンパクトな構造を備えたTADNシリーズシリンダー、さまざまな種類の由来、および幅広いアプリケーション
3.両方のエンドは、ラバーガスケットを使用して、高速移動とマシンサイクルの残りのエネルギーを吸収します。
4.すべての魅力的な方法には多数のシリンダーがあるため、非常に簡単です。
5.スムーズな動作の負荷容量を強化するために、両側に2つのリバースバーの位置があります。

  • 製品パラメーター

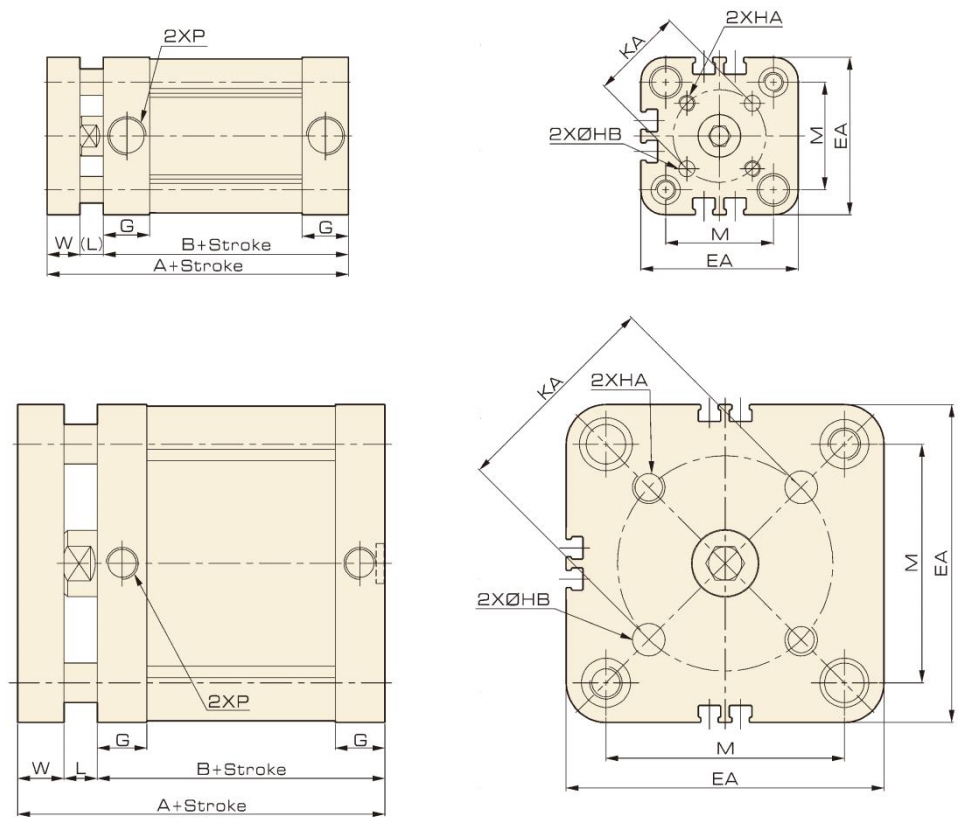

  • 外形寸法図

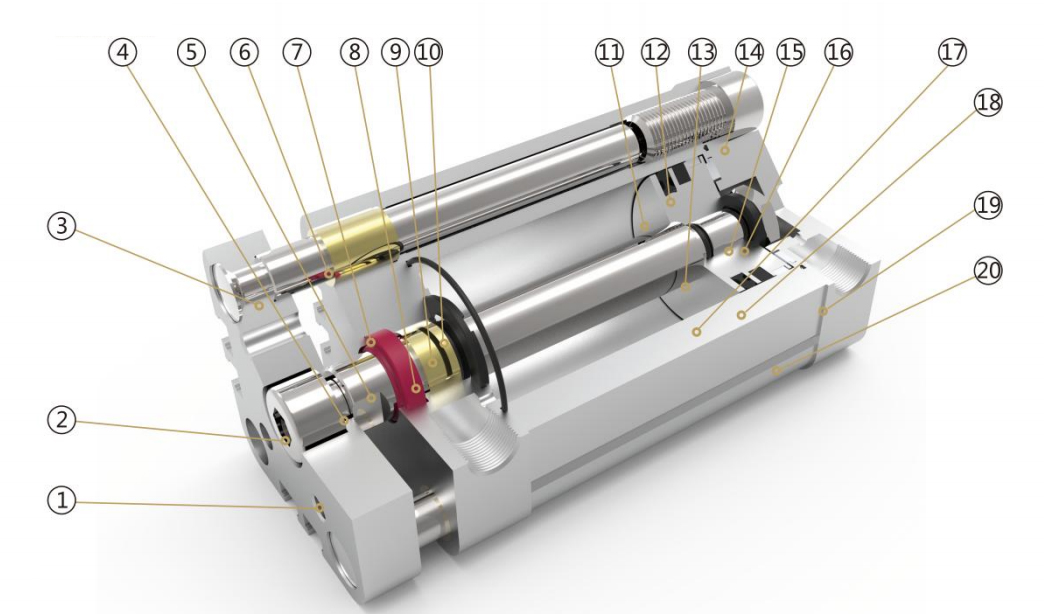

内部構造

部品

番号 名称 番号 名称
1 固定プレート 11 Cリング
2 ソケットヘッドネジ 12 抗摩擦アザラシ
3 ガイドロッド 13 oリング
4 ピストンロッド 14 カバーネジ
5 ダストリング 15 小さなガスケット
6 銅管 16 ヘキサゴンナット
7 フロントカバー 17 ピストン
8 ベアリング 18 磁石
9 衝突防止ガスケット 19 バックカバー
10 oリング 20 バレル

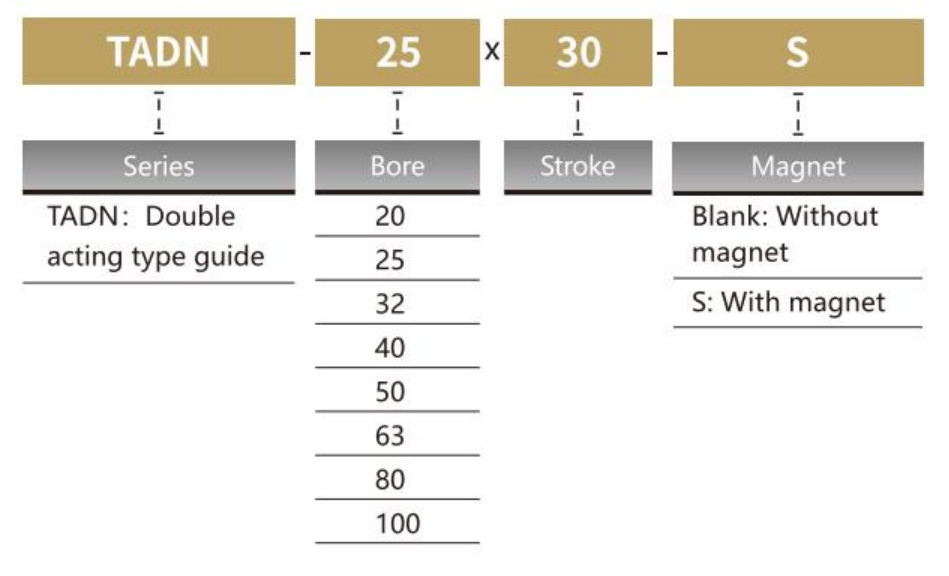

形番表示方法

*センサー型式JEL-30、特定の順序付けコードについては、P173を参照してください。


仕様

内径（mm）

20

25

32

40

50

63

80

100

作動方式

複動片ロッド

流体

空気

標準ストローク

5〜100mm

動作圧力範囲

0.1〜1.0mpa

証明圧力

1.5MPA

使用温度範囲

-20 〜80°C

動作速度範囲

30〜500mm/s

接続口径

M5x0.8

G1/8

ストローク

内径 標準ストローク 最大ストローク
ADN/ADNJ
adnd		 20 5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 90 100 100
25 5 10 15 20 25 30 35 40 45 50 55 60 65 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 65 70 75 80 90 100 110 120 125 150 160 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200255 250 275 300 300
タドン 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
