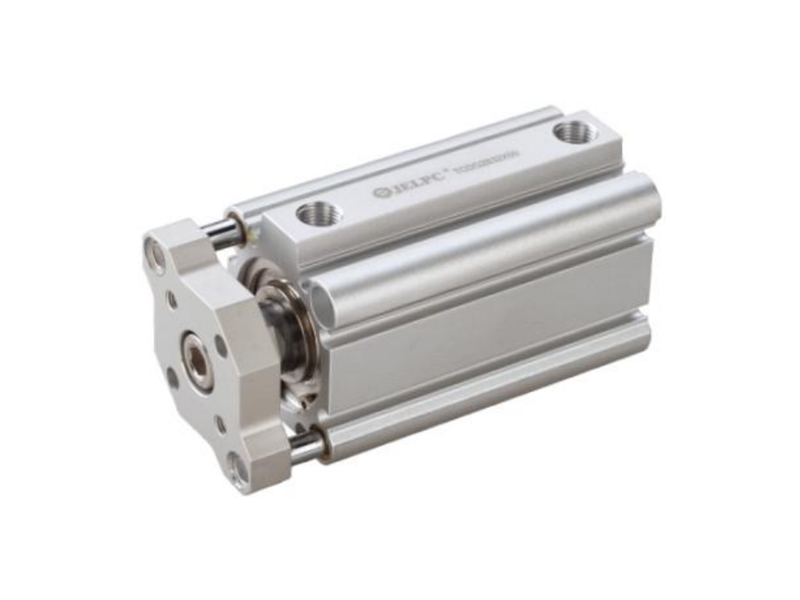

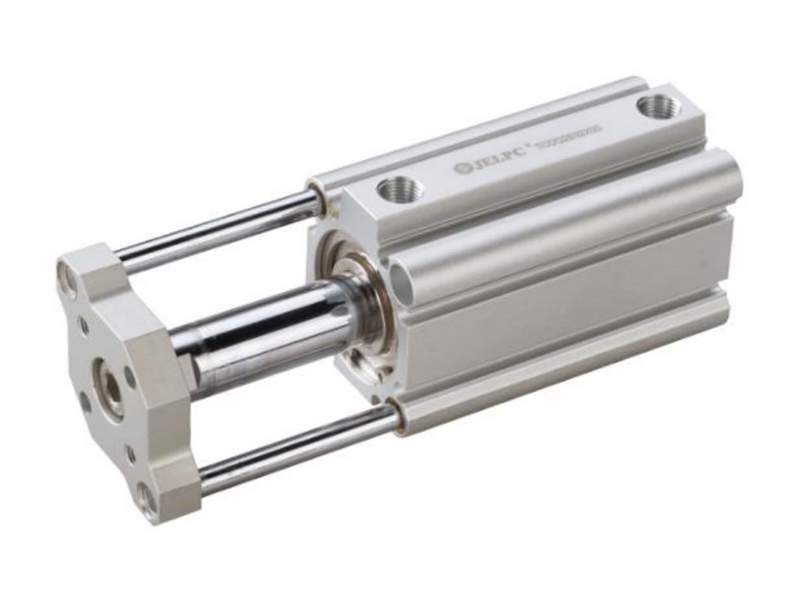

TCQ2シリーズガイド付型シリンダ

特徴：

1.DUベアリング、優れたガイドパフォーマンス、耐摩耗性を備えたフロントカバー。

2.PU材料を使用したシャフトシーリング材料、PU材料は高強度、良好な靭性、耐摩耗性、耐性、老化抵抗などを持ちます。

3.同心性を改善するためのピストンロッドとピストンのリベットテクノロジー。

4.スムーズな動作の負荷容量を強化するために、両側に2つのリバースバーの位置があります。

5.ラバークラッシュパッドで内部で走るときのノイズを減らします。

お問い合わせカタログPDF

製品パラメーター
外形寸法図

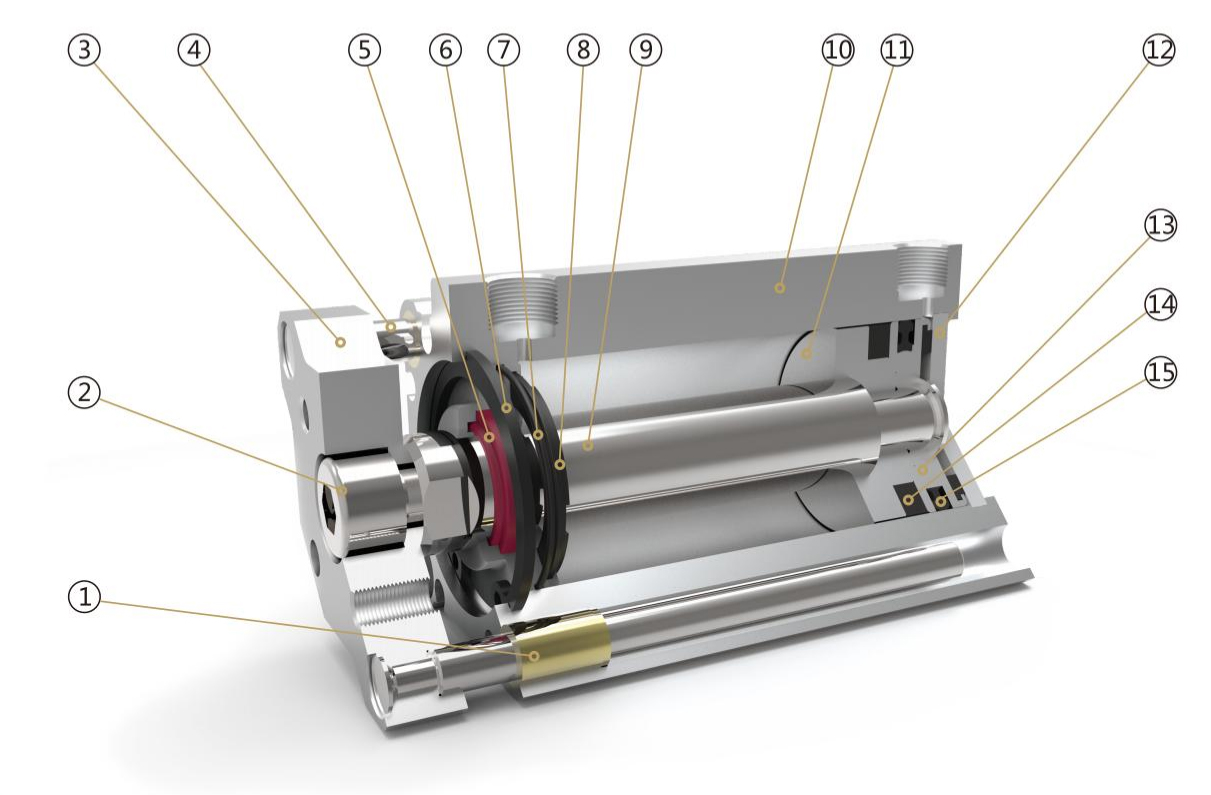

内部構造

部品

番号	名称	番号	名称
1	銅管	9	ピストンロッド
2	ソケットヘッドネジ	10	バレル
3	固定プレート	11	マグネットベース
4	ガイドロッド	12	バックカバー
5	ダストリング	13	ピストン
6	穴のサークリップ	14	磁石
7	oリング	15	Cリング
8	衝突防止ガスケット

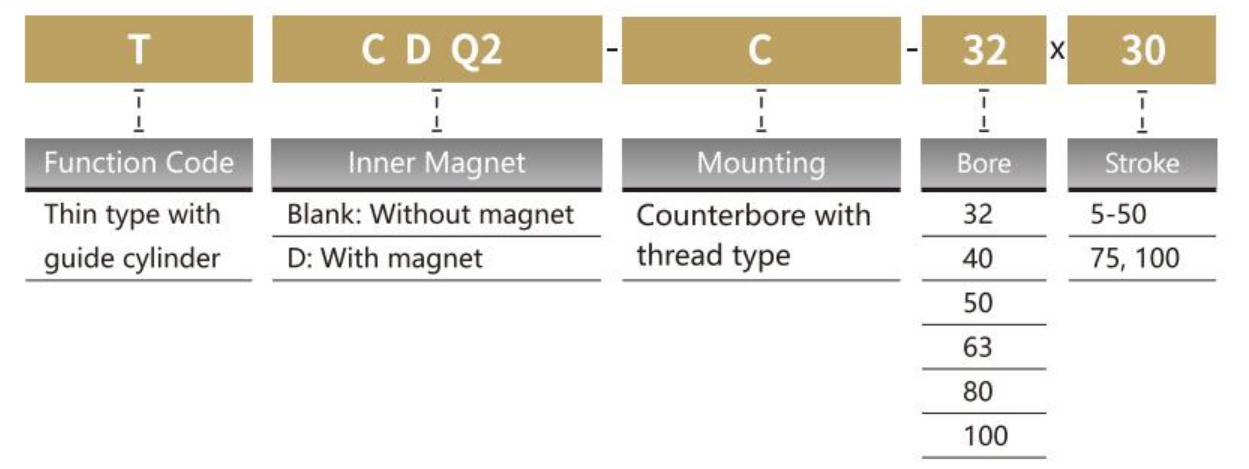

形番表示方法

*センサー型式JEL-07、特定の形番表示方法についてはP173を参照してください。

仕様

内径（mm）		32	40	50	63	80	100
作動方式		複動片ロッド
流体		空気
動作圧力範囲	複動片ロッド	0.1 〜1.0mpa
証明圧力		1.5MPA
使用温度範囲		-20〜80oc
動作速度範囲	複動片ロッド	30〜500mm/s	30〜350mm/s		30〜250mm/s
接続口径		G1/8		G1/4		G3/8

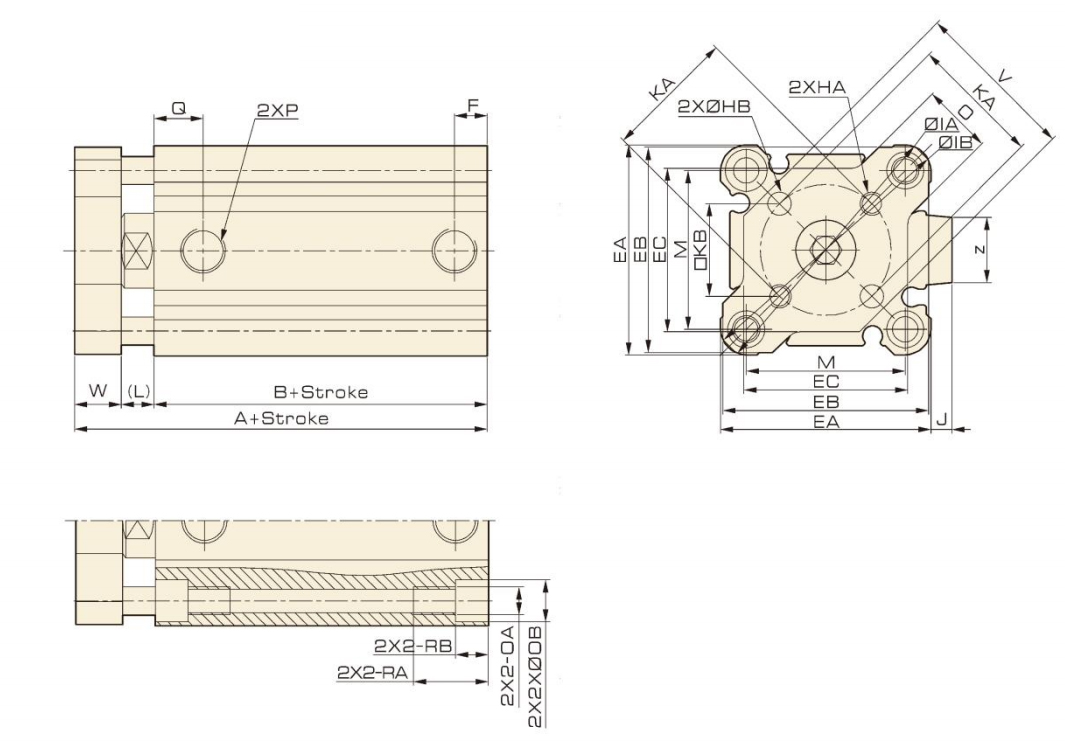

外形寸法図

寸法

内径/シンボル	ストロークレンジ（mm）	磁石なし							マグネット付き							EA	EB	EC
		A	B	F	Q	P			A	B	F	Q	P
						-	IN	TF					-	IN	TF
32	5	40	23	5.5	11.5	M5x0.8	-	-	50	33	7.5	10.5	G1/8	PT1/8	nPT1/8	45	44	35
	10-50			7.5	10.5	G1/8	PT1/8	NPT1/8
	75-100	50	33
40	5-50	46.5	29.5	8	11	G1/8	PT1/8	NPT1/8	56.5	39.5	8	11	G1/8	PT1/8	NPT1/8	52	51.5	38
	75-100	56.5	39.5
50	5-50	50.5	30.5	10.5	10.5	G1/4	PT1/4	NPT1/4	60.5	40.5	10.5	10.5	Gl/4	PT1/4	NPT1/4	62	61	48.5
	75-100	60.5	40.5
63	5-50	56	36	10.5	15	G1/4	PT1/4	NPT1/4	66	46	10.5	15	GL/4	PT1/4	NPT1/4	77	76	59
	75-100	66	46
80	5-50	67.5	43.5	12.5	16	G3/8	PT3/8	NPT3/8	77.5	53.5	12.5	15	G3/8	PT3/8	NPT3/8	98	97	75
	75-100	77.5	53.5
100	5-50	79	53	13	23	G3/8	PT3/8	NPT3/8	89	63	13	23	G3/8	PT3/8	NPT3/8	117	116	92.5
	75-100	89	63

内径/シンボル	HA	OA	HB	IA	IB	J	KA	KB	L	M	N	OB	RA	RB	V	W	Z	O
32	M5x0.8	M6x1.0	5 ^0.2 ₀	60	58.5	4.5	28±0.02	19.8	7	34	5.5	9	17	7	35	10	14	15
40	M5x0.8	M6x1.0	5 ^0.2 ₀	69	67.5	5	33±0.02	23.3	7	40	5.5	9	17	7	42	10	14	15
50	M6x1.0	M8x1.25	6 ^0.2 ₀	86	84.5	7	42±0.02	29.7	8	50	6.6	11	22	8	54.5	12	19	16
63	M6x1.0	M10x1.5	6 ^0.2 ₀	103	100	7	50±0.02	35.4	8	60	9	14	28.5	10.5	68	12	19	19
80	M8x1.25	M12x1.75	8 ^0.2 ₀	132	129	6	65±0.02	46	10	77	11	17.5	35.5	13.5	86	14	25	22
100	M10x1.5	M12x1.75	10 ^0.2 ₀	156	153	6.5	80±0.02	56.6	10	94	11	17	35.5	13.5	108	16	25	25
