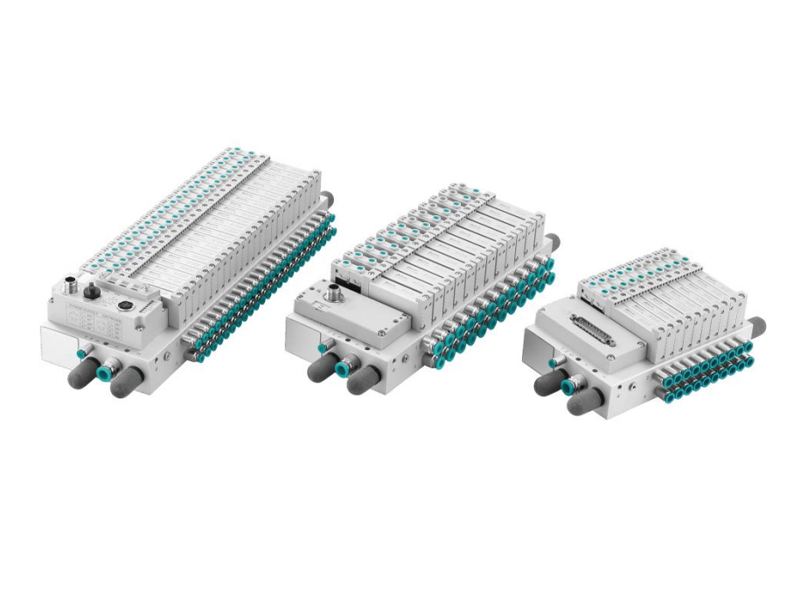

バルブマニホールについて
●モジュラー式空気圧制御システムに適用可能
●優れた柔軟性と拡張性を備える
●ソレノイドバルブは10mm規格と14mm規格に分かれる
●各コイルは独立した電源管理モジュールを内蔵し、消費電力を70%低減
●全方向から視認可能なインジケータにより、故障を素早く特定可能
●最大24バルブまで対応可能な多岐にわたる接続端子
●保護等級IP65を達成
●内部先導式／外部先導式の切替対応
仕様
| 位置 | 4,5,6,7,8,9,10,12,14,16,20,24 | ||
| 電気接続 | d-sub25 pin、iu-link、pruhinei.etnercai、etnerinet/ip、cc-linkiefela Basic | ||
| 電圧 | 24VDC±10％ | ||
| 消費電力 | シングルコイルインスタント最大1.2W | ||
| 流量 | max600l/min（型式に従って） | ||
| 作業ポート | 10mm：supply = exaur = g1/4 "working = m7*1 | 14mm：供給=排気= G1/4 "working = g1/8" | |
| 作動圧力範囲 | パイロット圧力 | P39 FDFバルブ仕様を参照してください | |

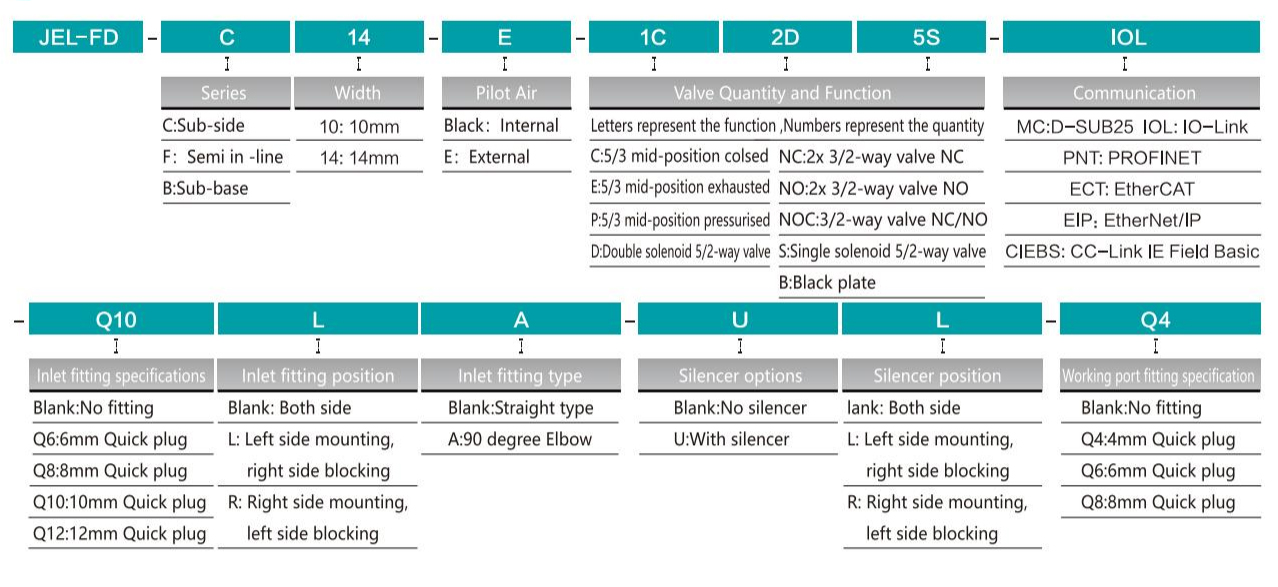

形番表示方法

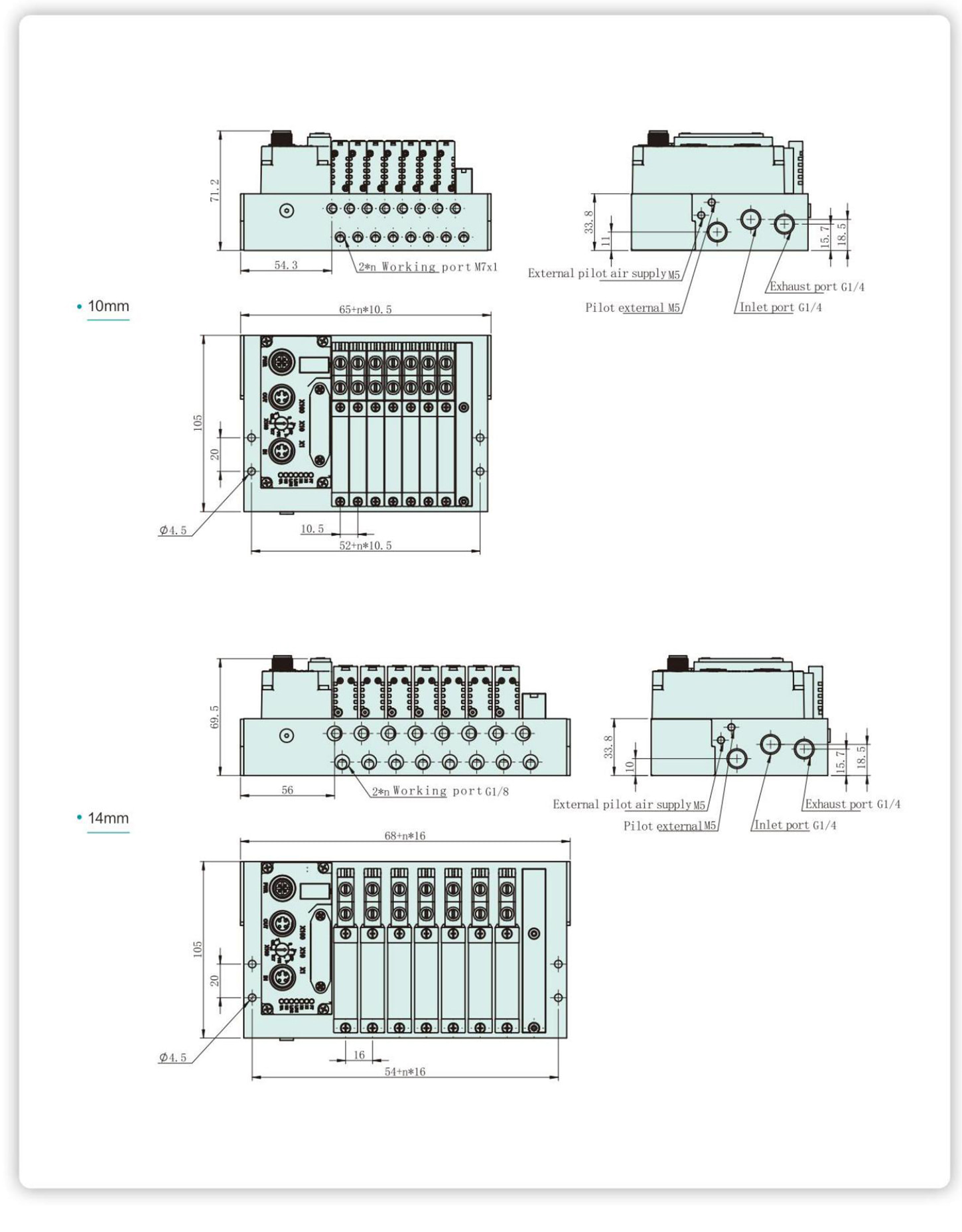

外形寸法図

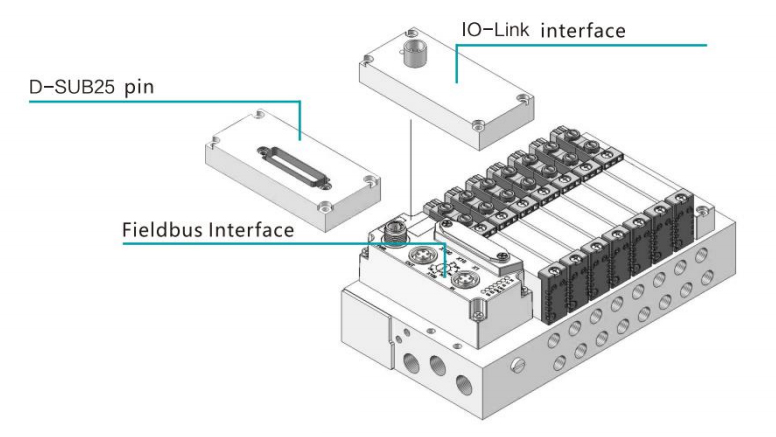

Structure Diagram
●クイックプッシュインコネクタの選択
●異なるバスまたは制御モード間の切り替えを実現できます

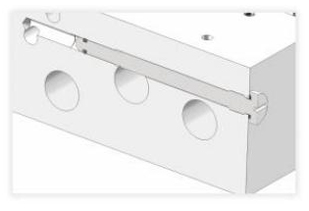

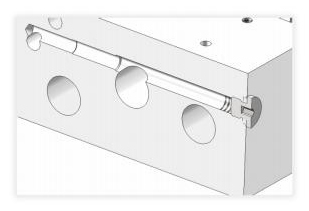

内部および外部パイロットスイッチング
 |
 |
| 外部パイロット | 内部パイロット |
| パイロットスイッチングホールにネジを設置すると、外部パイロット機能が実現し、底部プレートの端面にあるM5ねじ穴を介してパイロット空気を実現できます。 | パイロットスイッチングホールにM5プラグを設置すると、ボトムプレートの空気入口を使用して、内部パイロット機能、パイロット空気を直動式実現できます。 |
D-SUB25ピン
| アイテム | 注文コード |
| D-SUB25ピン | M1-25-SUB |

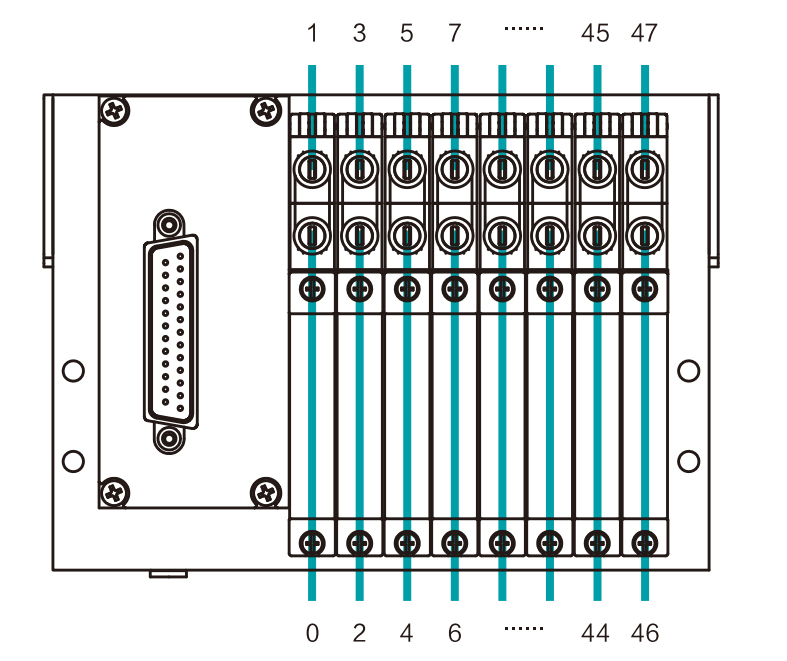

●バルブマニホールは、接続モードに応じて最大24コイルを制御できます。バルブマニホールの各バルブコイルは、マルチピンプラグのピンに修正されます。

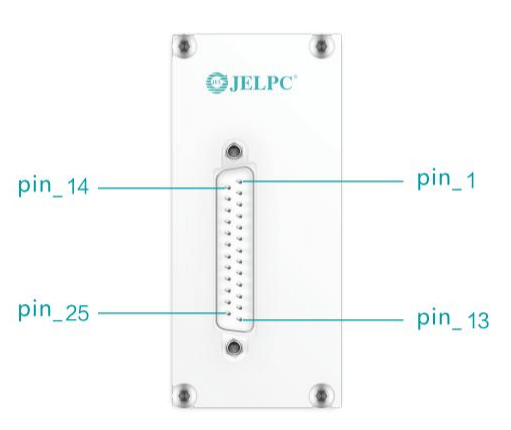

D-SUB25 ピンモジュールの定義
| PIN | 位置 | 最大バルブの位置 | ||||
| 4〜12 | 16 | 20 | 24 | |||
| バルブ番号 /コイル名 | ||||||
| 1 | 0 | 0/14 | 0/14 | 0/14 | 0/14 | |
| 2 | 1 | 0/12 | 00/12 | 0/12 | 23/14 | |
| 3 | 2 | 1/14 | 1/14 | 1/14 | 1/14 | |
| 4 | 3 | 1/12 | 1/12 | 1/12 | 22/14 | |
| 5 | 4 | 2/14 | 2/14 | 2/14 | 2/14 | |
| 6 | 5 | 2/12 | 2/12 | 2/12 | 21/14 | |
| 7 | 6 | 3/14 | 3/14 | 3/14 | 3/14 | |
| 8 | 7 | 3/12 | 3/12 | 3/12 | 20/14 | |
| 9 | 8 | 4/14 | 4/14 | 4/14 | 4/14 | |
| 10 | 9 | 4/12 | 4/12 | 19/14 | 19/14 | |
| 11 | 10 | 5/14 | 5/14 | 5/14 | 5/14 | |
| 12 | 11 | 5/12 | 5/12 | 18/14 | 18/14 | |
| 13 | 12 | 6/14 | 6/14 | 6/14 | 6/14 | |
| 14 | 13 | 6/12 | 6/12 | 17/14 | 17/14 | |
| 15 | 14 | 7/14 | 7/14 | 7/14 | 7/14 | |
| 16 | 15 | 7/12 | 7/12 | 16/14 | 16/14 | |
| 17 | 16 | 8/14 | 8/14 | 8/14 | 8/14 | |
| 18 | 17 | 8/12 | 15/14 | 15/14 | 15/14 | |
| 19 | 18 | 9/14 | 9/14 | 9/14 | 9/14 | |
| 20 | 19 | 9/12 | 14/14 | 14/14 | 14/14 | |
| 21 | 20 | 10/14 | 10/14 | 10/14 | 10/14 | |
| 22 | 21 | 10/12 | 13/14 | 13/14 | 13/14 | |
| 23 | 22 | 11/14 | 11/14 | 11/14 | 11/14 | |
| 24 | 23 | 11/12 | 12/14 | 12/14 | 12/14 | |
| 25 | com | |||||
● ダブルコイルバルブは,灰色エリアに対応するバルブ位置に設置することができます.

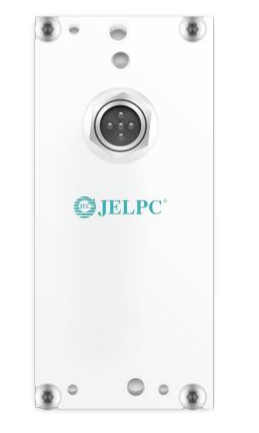

IO-Linkモジュール
| アイテム | 形番表示方法 | 説明 |
| IO-Link-8 | JEL-VTE-8-PT | 最大8位置のベース |
| IO-Link-16 | JEL-VTE-16-PT | 最大16ポジションベース |
| I0-Link-24 | JEL-VTE-24-PT | 最大24位の位置ベース |
| IO-Link PIN分布 | |||
| インタフェース | ピン | 分布 | 位置数 |
 |
1 | 24VEL/SEN（PS） | 供給力 |
| 2 | 24V BAL/OUT(PL) | 負荷電源 | |
| 3 | OV EL/SEN(PS) | 供給力 | |
| 4 | C/Q | コミュニケーション | |
| 5 | OV VAL/OUT(PL) | 負荷電源 | |
| O-Link LEDインジケーター | ファイルio-linkをドライブします | ||||
| 緑の光が輝 | 通常の操作状態 | 仕様 | v1.1 | 出力データ | 2バイト |
| 常に赤い灯 | 24V負荷停電orno 10リンク信号 | データ送信レート | com2（38.4kbit） | 4バイト | |
| 青い光はいつもオンです | 開回路または過負荷 | 6バイト | |||
● 対応するODDファイルをお問い合わせください。
FieldBusモジュール
| アイテム | 形番表示方法 | 説明 |
| Fieldbus-PNT | CTEU-PNT | プロフィネット |
| FieldBus-ECT | CTEU-ECT | イーサネット制御自動化技術 |
| Fieldbus-EIP | CTEU-EIP | イーサネット/IP |
| Fieldbus-Ciebs | CTEU-CIEBS | CC-Link IEフィールドベーシック |
| FieldBus-Multiple | CTEU-MPL | 4つ以上のプロトコルをサポートします |

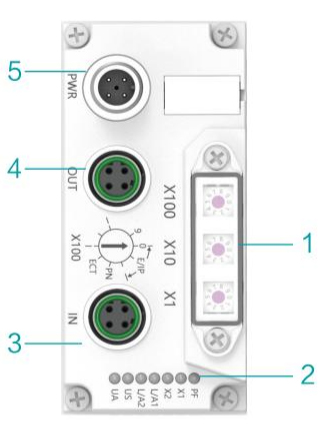

| いいえ。 | 名称 | 説明 |
| 1 | ダイヤルスイッチ | プロトコルスイッチング、IPアドレス、コイル設定 |
| 2 | LEDインジケーター | 操作状態 |
| 3 | 通信インターフェース(IN) | M12女性Dポート4ワイヤ |
| 4 | 通信インターフェース(OUT) | M12 female D port 4 wire |
| 5 | パワーインターフェイス | M12男性Aportaワイヤ、通信モジュールとバルブの電源 |
| 電源 | 通信インターフェイス（out） | 通信インターフェイス（out） | |||||||||
 |
M12,4ピン、Aコード化、男性（PWR） |  |
M12,4ピン、Dコード、プラグ |  |
M12,4-pin, D-coded, plug | ||||||
| ピン | 位置数 | ピン | 位置数 | ピン | 位置数 | ||||||
| 1 | UA | アクチュエータパワー | 1 | TX | Datatを送信します | 1 | TX | 送信データ | |||
| 2 | GND | アクチュエータパワー | 2 | Rx | データを受信します | 2 | Rx | データを受信します | |||
| 3 | US | バス電力 | 3 | tx- | データを送信 - | 3 | Tx- | データの送信 | |||
| 4 | GND | バス パワー | 4 | rx- | データを受け取る - | 4 | rx- | データを受け取る - | |||
●対応するドライブファイルをお問い合わせください。
FDFバルブ仕様

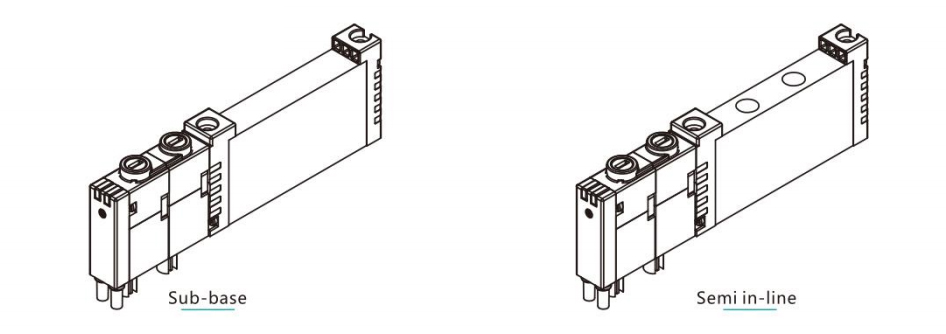

●サブベースバルブの場合、5つのポートがすべて下部にあり、セミインラインバルブの場合、インレットポートと排気ポートは下部にある作業ポートが上部にあります。
●すべてのバルブは外部パイロットであり、内部パイロットが必要なときにサブベースにネジを切り替えることで実現できます。
|
形番表示方法 |
タイプ |
注文コード |
位置数 |
シンボル |
|
FDF-C14-510 |
サブベース |
14 |

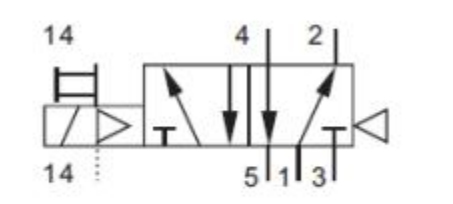

5/2ウェイバルブシングルソレノイド |
|
|
FDF-F14-510 |
半インライン |
|||
|
FDF-C10-510 |
サブベース |
10 |
||
|
FDF-F10-510 |
半インライン |
|||
|
FDF-C14-520 |
サブベース |
14 |

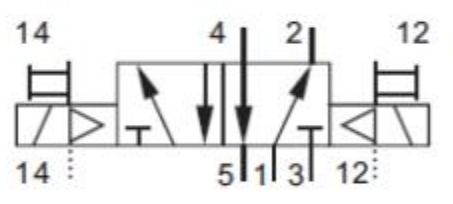

5/2ウェイバルブダブルソレノイド |
 |
|
FDF-F14-520 |
半インライン |
|||
|
FDF-C10-520 |
サブベース |
10 |
||
|
FDF-F10-520 |
半インライン |
|||
|
FDF-C14-530 |
サブベース |
14 |

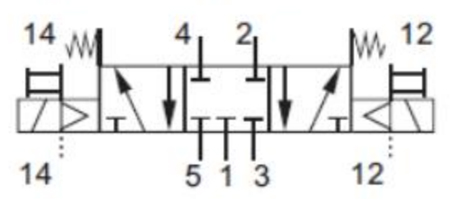

5/2ウェイバルブの途中で閉じた |
|
|
FDF-F14-530 |
半インライン |
|||
|
FDF-C10-530 |
サブベース |
10 |
||
|
FDF-F10-530 |
半インライン |
|||
|
FDF-C14-533 |
サブベース |
14 |

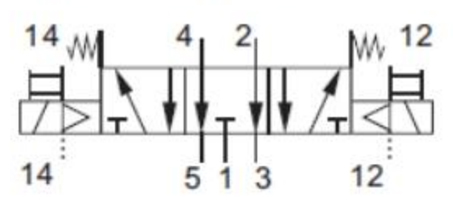

5/2-方法バルブ中位置排出 |
|
|
FDF-F14-533 |
半インライン |
|||
|
FDF-C10-533 |
サブベース |
10 |
||
|
FDF-F10-533 |
半インライン |
|||
|
FDF-C14-534 |
サブベース |
14 |

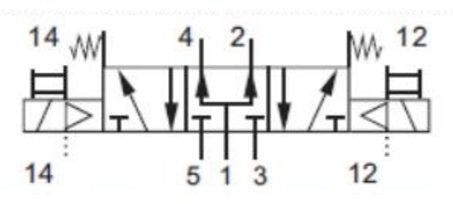

5/2ウェイバルブの中間陽圧加圧 |
 |
|
FDF-F14-534 |
半インライン |
|||
|
FDF-C10-534 |
サブベース |
10 |
||
|
FDF-F10-534 |
半インライン |
|||
|
FDF-C14-310 |
サブベース |
14 |

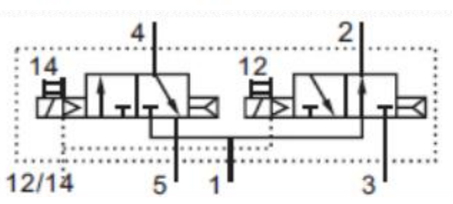

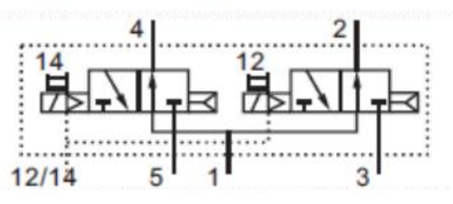

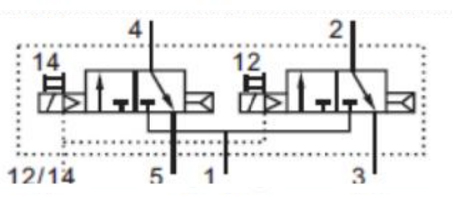

2x 3/2ウェイバルブNC |
 |
|
FDF-F14-310 |
半インライン |
|||
|
FDF-C10-310 |
サブベース |
10 |
||
|
FDF-F10-310 |
半インライン |
|||
|
FDF-C14-312 |
サブベース |
14 |
2x 3/2ウェイバルブ番号 |
 |
|
FDF-F14-312 |
半インライン |
|||
|
FDF-C10-312 |
サブベース |
10 |
||
|
FDF-F10-312 |
半インライン |
|||
|
FDF-C14-314 |
サブベース |
14 |
2x 3/2ウェイバルブNC/no |
 |
|
FDF-F14-314 |
半インライン |
|||
|
FDF-C10-314 |
サブベース |
10 |
||
|
FDF-F10-314 |
半インライン |

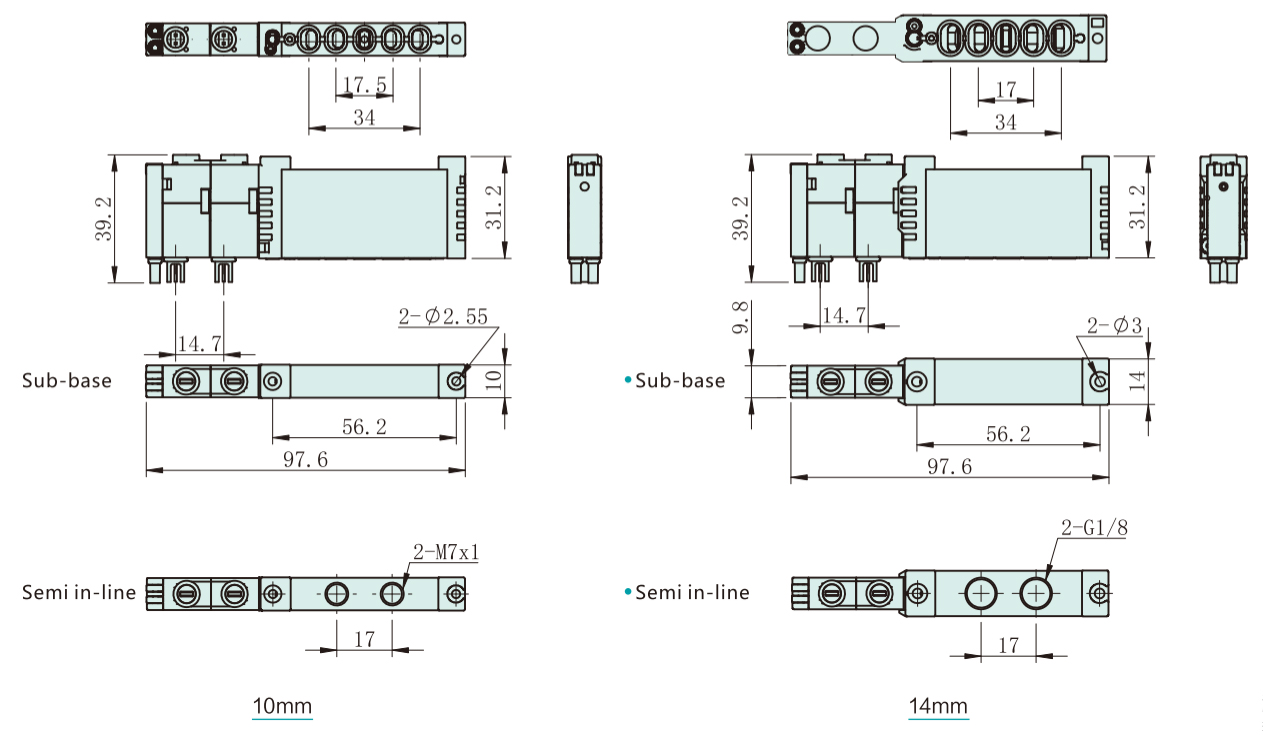

バルブ寸法
バルブパラメーター
| 仕様 | 内部パイロット | 外部パイロット | フローレート(L/min) | ||
| 作動圧力範囲（バー） | パイロットプレッシャー（バー） | 作動圧力範囲（バー） | |||
| 10mm | FDF-510 | 2〜8 | 2〜8 | 0〜8 | 300 |
| FDF-520 | 2〜8 | 2〜8 | 0〜8 | 300 | |
| FDF-530 | 3〜8 | 3〜8 | 0〜8 | 260 | |
| FDF-533 | 3〜8 | 3〜8 | 0〜8 | 260 | |
| FDF-534 | 3〜8 | 3〜8 | 0〜8 | 260 | |
| FDF-310 | 2.5〜8 | 2.5〜8 | 2〜8 | 280 | |
| FDF-312 | 2.5〜8 | 2.5〜8 | 2〜8 | 280 | |
| FDF-314 | 2.5〜8 | 2.5〜8 | 2〜8 | 280 | |
| 14mm | FDF-510 | 2〜8 | 2〜8 | 0〜8 | 560 |
| FDF-520 | 2〜8 | 2〜8 | 0〜8 | 560 | |
| FDF-530 | 3〜8 | 3~8 | 0〜8 | 500 | |
| FDF-533 | 3~8 | 3~8 | 0〜8 | 500 | |
| FDF-534 | 3~8 | 3~8 | 0~8 | 600 | |
| FDF-310 | 2.5〜8 | 2.5〜8 | 2〜8 | 600 | |
| FDF-312 | 2.5〜8 | 2.5~8 | 2〜8 | 500 | |
| FDF-314 | 2.5~8 | 2.5~8 | 2~8 | 500 | |

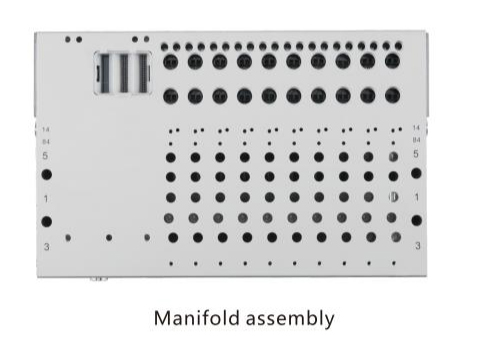

FDMマニホールドアセンブリ
●マニホールドには10mmと14mmの2つのオプションがあります
● 同じマニフォルドは使用されていますサブベース and 半インライン valve
●PCBボードはマニホールドに統合されています
形番表示方法
|
形番表示方法 |
バルブ幅 |
位置番号 |
形番表示方法 |
バルブ幅 |
位置番号 |
|
FDM-C10-4F |
10 |
4 |
FDM-C14-4F |
14 |
4 |
|
FDM-C10-5F |
10 |
5 |
FDM-C14-5F |
14 |
5 |
|
FDM-C10-6F |
10 |
6 |
FDM-C14-6F |
14 |
6 |
|
FDM-C10-7F |
10 |
7 |
FDM-C14-7F |
14 |
7 |
|
FDM-C10-8F |
10 |
8 |
FDM-C14-8F |
14 |
8 |
|
FDM-C10-9F |
10 |
9 |
FDM-C14-9F |
14 |
9 |
|
FDM-C10-10F |
10 |
10 |
FDM-C14-10F |
14 |
10 |
|
FDM-C10-12F |
10 |
12 |
FDM-C14-12F |
14 |
12 |
|
FDM-C10-16F |
10 |
16 |
FDM-C14-16F |
14 |
16 |
|
FDM-C10-20F |
10 |
20 |
FDM-C14-20F |
14 |
20 |
|
FDM-C10-24F |
10 |
24 |
FDM-C14-24F |
14 |
24 |

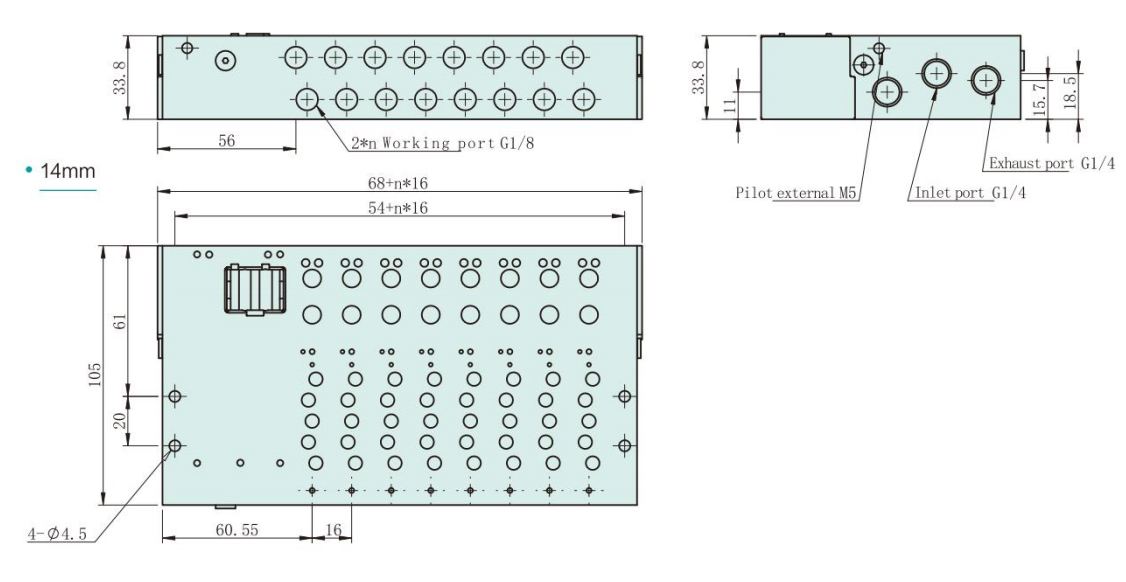

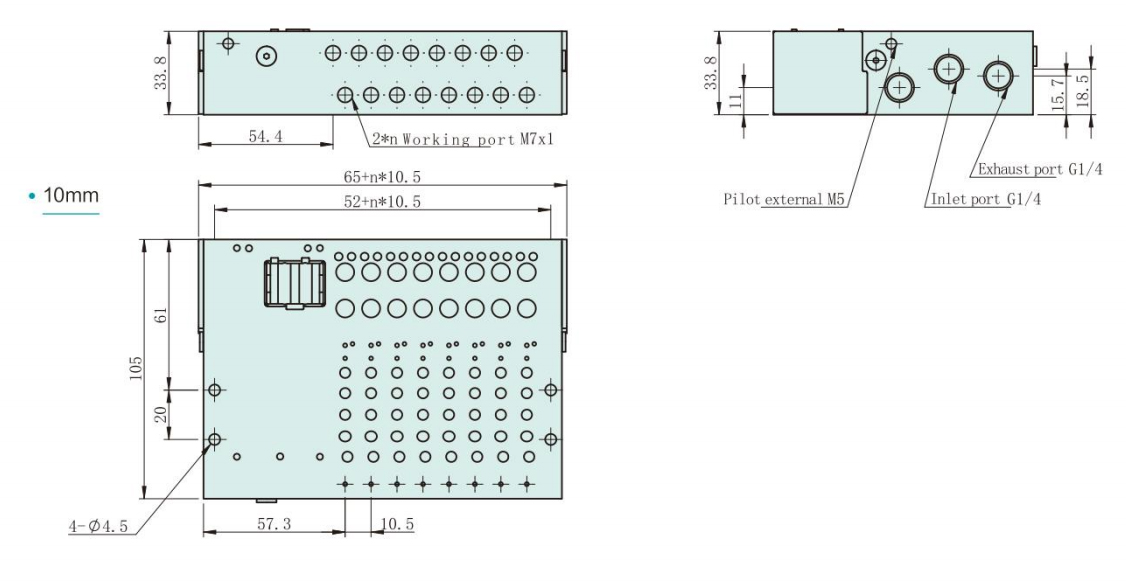

外形寸法図
追加のシリンダー

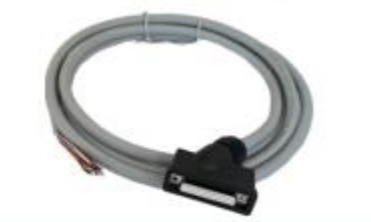

| マルチピンプラグ用ケーブル | アイテム | 形番表示方法 |
 |
通信（DB25 女性-スカッター）2.5M | S1WA25-K-2.5 |
| コミュニケーション（DB25 女性-スカッター）5M | S1WA25-K-5 | |

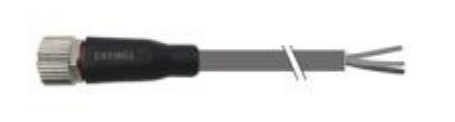

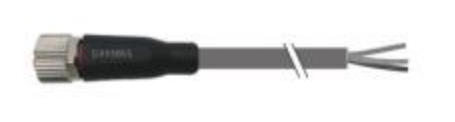

| Lo-Link用のケーブル | アイテム | 形番表示方法 |
 |
コミュニケーション（M12 女性-スカッター） アウトレットストレート2m |
M12-5FS-2115-2M |
| コミュニケーション（M12 女性-スカッター） アウトレットストレート4m |
M12-5FS-2115-4M | |

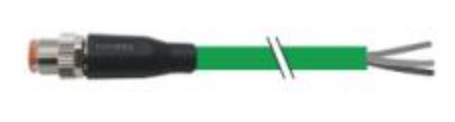

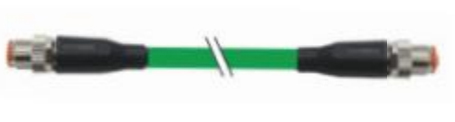

| バス接続ケーブル | アイテム | 形番表示方法 |
 |
電源2m | M12-4FS-2104-2M |
| 電源4m | M12-4FS-2104-4M | |
 |
通信（M12 男性-スカッター）2M | M12D-4MS.P-5544-2M |
| コミュニケーション（M12 男性-スカッター）4M | M12D-4MS.P-5544-4M | |
 |
通信（M12Male-M12Male）2M | M12D-4MS/M12D-4MS.P-5544-2M |
| 通信（M12Male-M12Male）4M | M12D-4MS/M12D-4MS.P-5544-4M | |
 |

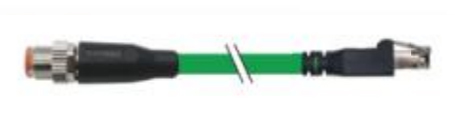

通信（M12MALE-RJ45）2M | M12D-4MS/RJ45Y.P-5544-2M |
| 通信（M12MALE-RJ45）4M | M12D-4MS/RJ45Y.P-5544-4M |
他の長さのケーブルが利用可能です
| フィッティング | アイテム | 形番表示方法 | フィッティング | アイテム | 形番表示方法 |
 |
G1/8-4 | POC4-G01 |  |
M5-4 | POC4-M5C |
| G1/8-6 | POC6-G01 | M5-6 | POC6-M5C | ||
| G1/8-8 | POC8-G01 | M7-4 | POC4-M7C | ||
| G1/4-8 | POC8-G02 | M7-6 | POC6-M7C | ||
| プラグのブランキング | アイテム | 形番表示方法 | サイレンサー | アイテム | 形番表示方法 |
 |
M5 | TTY-GDTM5 |  |
サイレンサー | PSU-A-8 |
| M7 | TTY-GDTM7 | ||||
| G1/8 | TTY-GDT1/8 |  |
のセパレーター 圧力ゾーン |
JEL-FD-FQDT | |
| G1/4 | IBP-G02 | ||||
| パイロットスイッチングネジ | アイテム | 形番表示方法 | ブランキングプレート | アイテム | 形番表示方法 |
 |
パイロットスイッチング スクリュー |
JEL-FD-QHLD |  |
10mm | FDF-C10-B |
| 14mm | FDF-C14-B |
