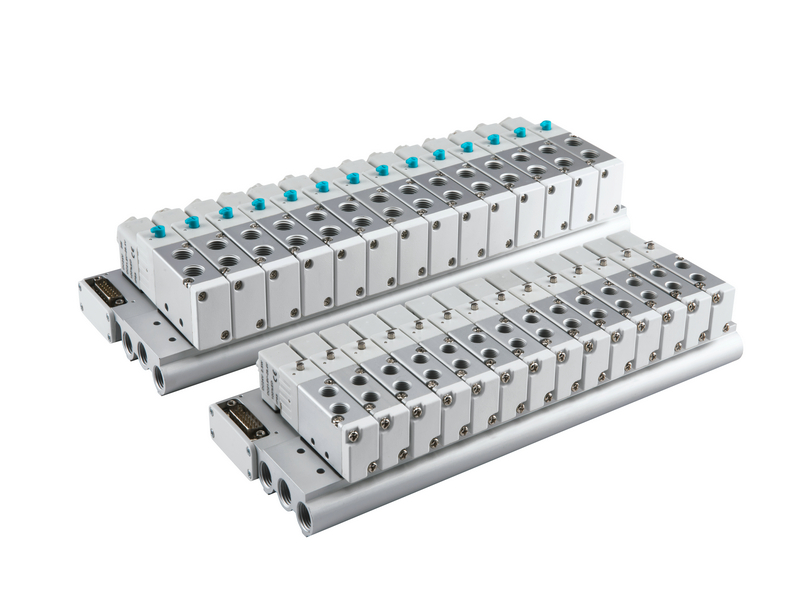

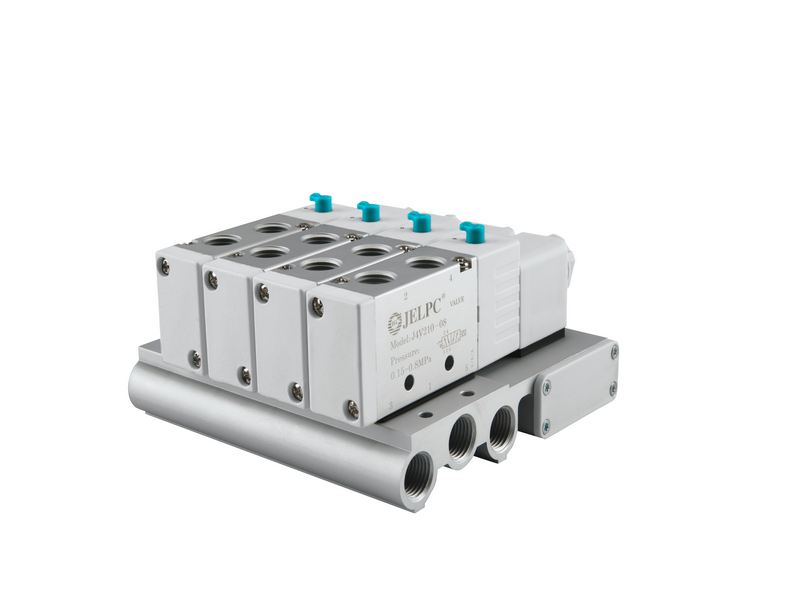

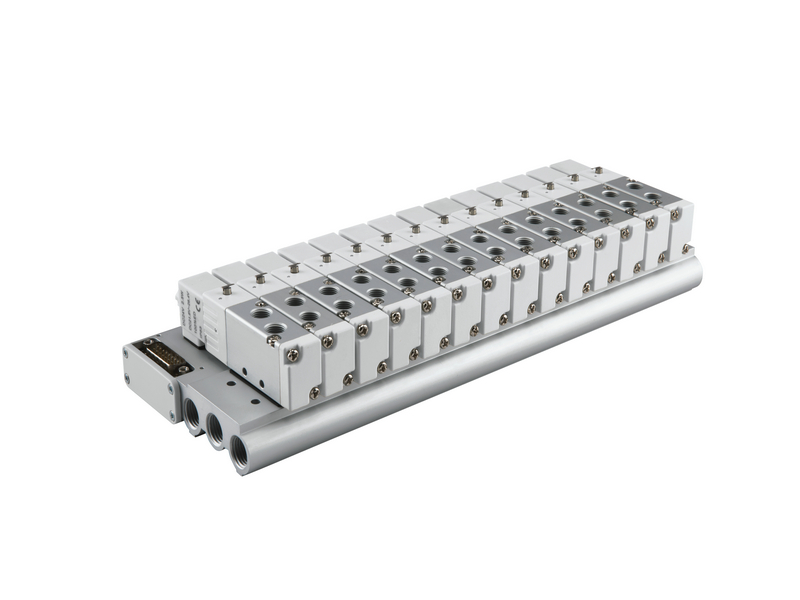

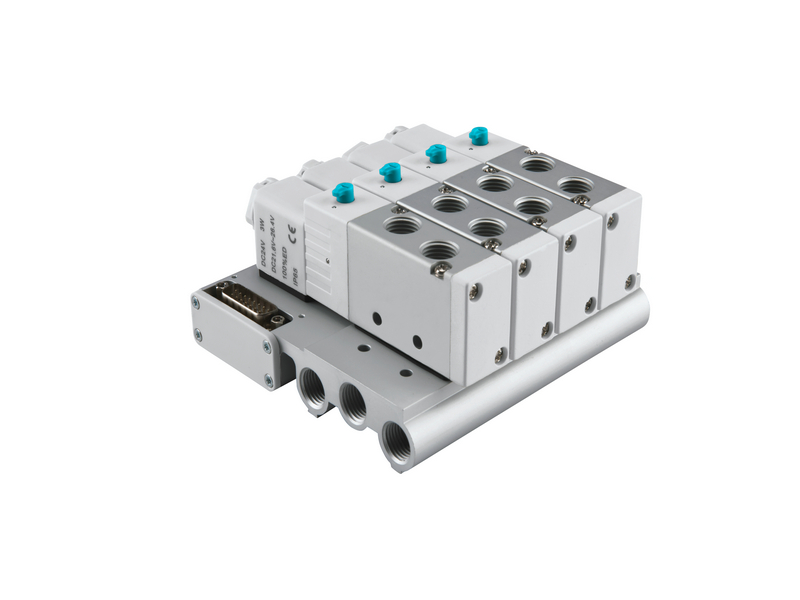

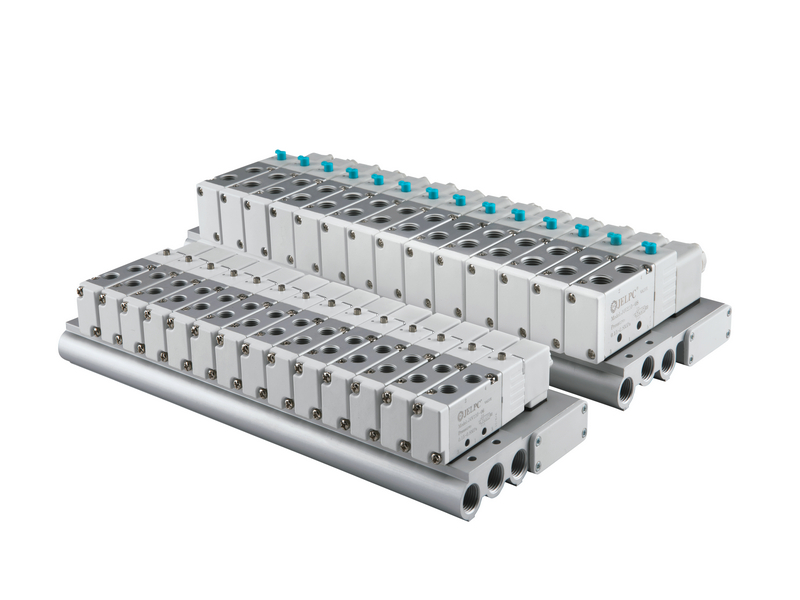

MCS2シリーズ マルチピンマニホールド

MCS2シリーズ マルチピンマニホールド

主な機能：

●インレットポートと排気ポートは、中央に配置されたコンパクトインターフェイスです

●配線時間と人件費を節約するためのD-Sub15インターフェイス

●各バルブには、デバッグに便利な作業インジケーターライトが装備されています

●最大14個のシングルコイルバルブを統合できます

●ダブルコイルソリューションが利用可能

  • 製品パラメーター

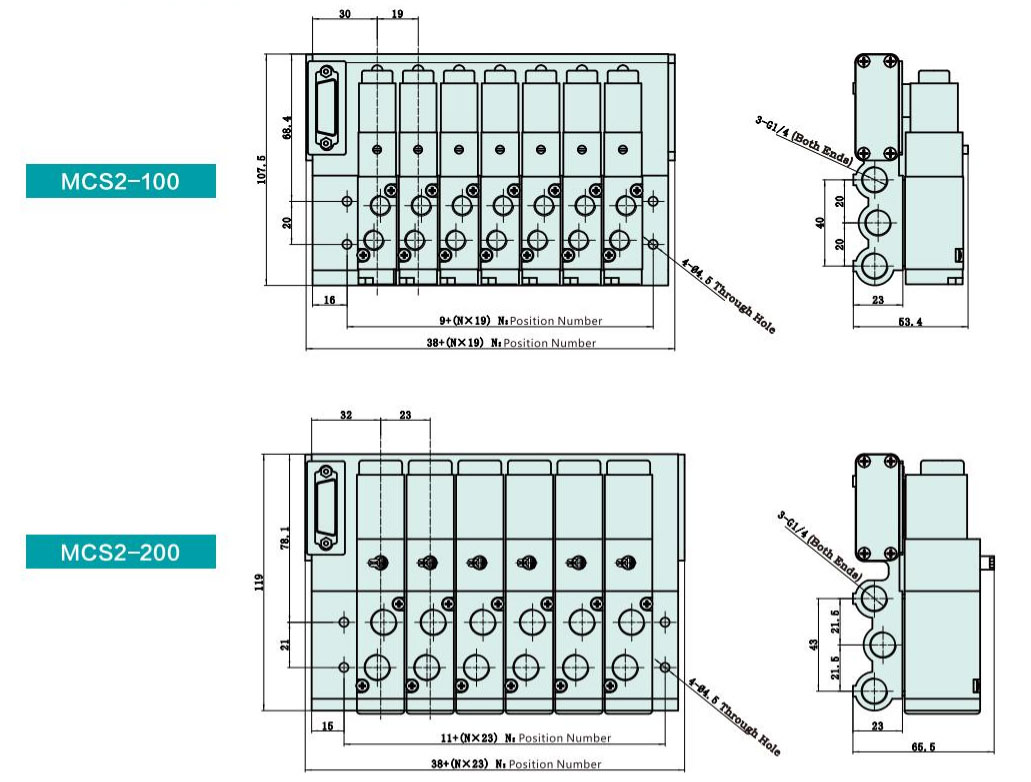

  • 外形寸法図

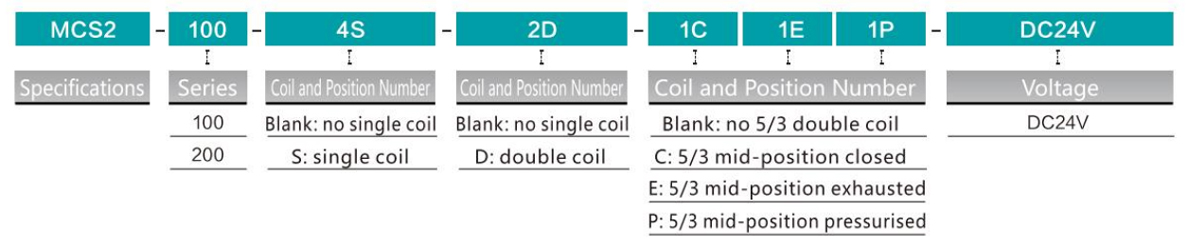

形番表示方法

仕様

型式番号

100シリーズ

200シリーズ

位置数

5/2シングルコイル

5/2ダブルコイル

5/3ダブルコイル

5/2シングルコイル

5/2ダブルコイル

5/3ダブルコイル

有効断面積

12mm2（cv = 0.67）

9mm2（cv = 0.5）

16mm2（cv = 0.89）

12mm2（cv = 0.5）

ポート口径

インレットと排気= G1/4作業= G1/8

インレットと排気= G 1/4作業= G1/4

作動流体

40ミクロンろ過空気

作動方式

内部パイロット

使用圧力範囲

0.15〜0.8mpa

最高耐圧

1.2MPA

使用温度

-10°〜60°C

電圧範囲

24VDC±10％

消費電力

シングルバルブ2.5W

シングルバルブ3W

絶縁性能/保護等級

レベルf

最高作動周波数

5/s

最短励磁時間

0.05秒

シリンダー

MCS2シリーズケーブル 形番表示方法
MCS2シリーズ3M DB15-S-14-300
MCS2シリーズ5M DB15-S-14-500
