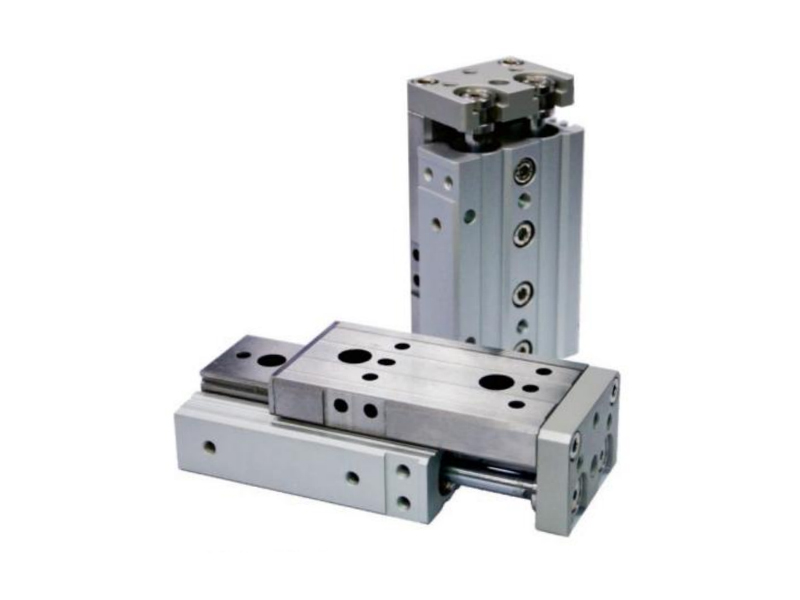

JXQシリーズスライドテーブルシリンダー（線形ガイド）

JXQシリーズスライドテーブルシリンダー（線形ガイド）

特徴：

1.コンパクトで堅牢、高精度な設計。
2.小型シリンダと直線動ガイドの組み合わせ。
3.ダブルシリンダ設計により、出力を2倍に増加。
4.ストローク調整可能（ストローク調整機構付き）。
5.磁性スイッチ取付可能。

  • 製品パラメーター

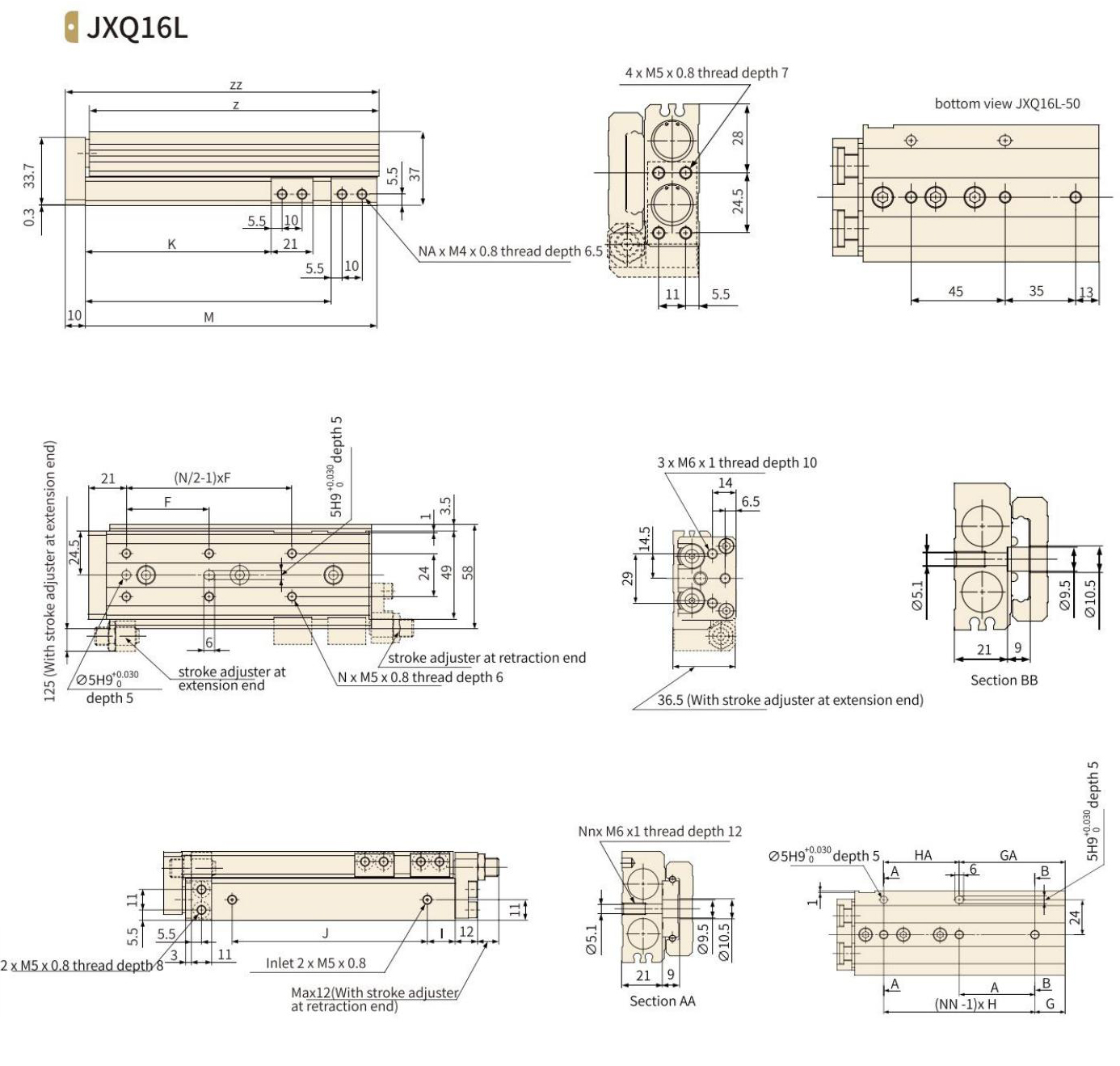

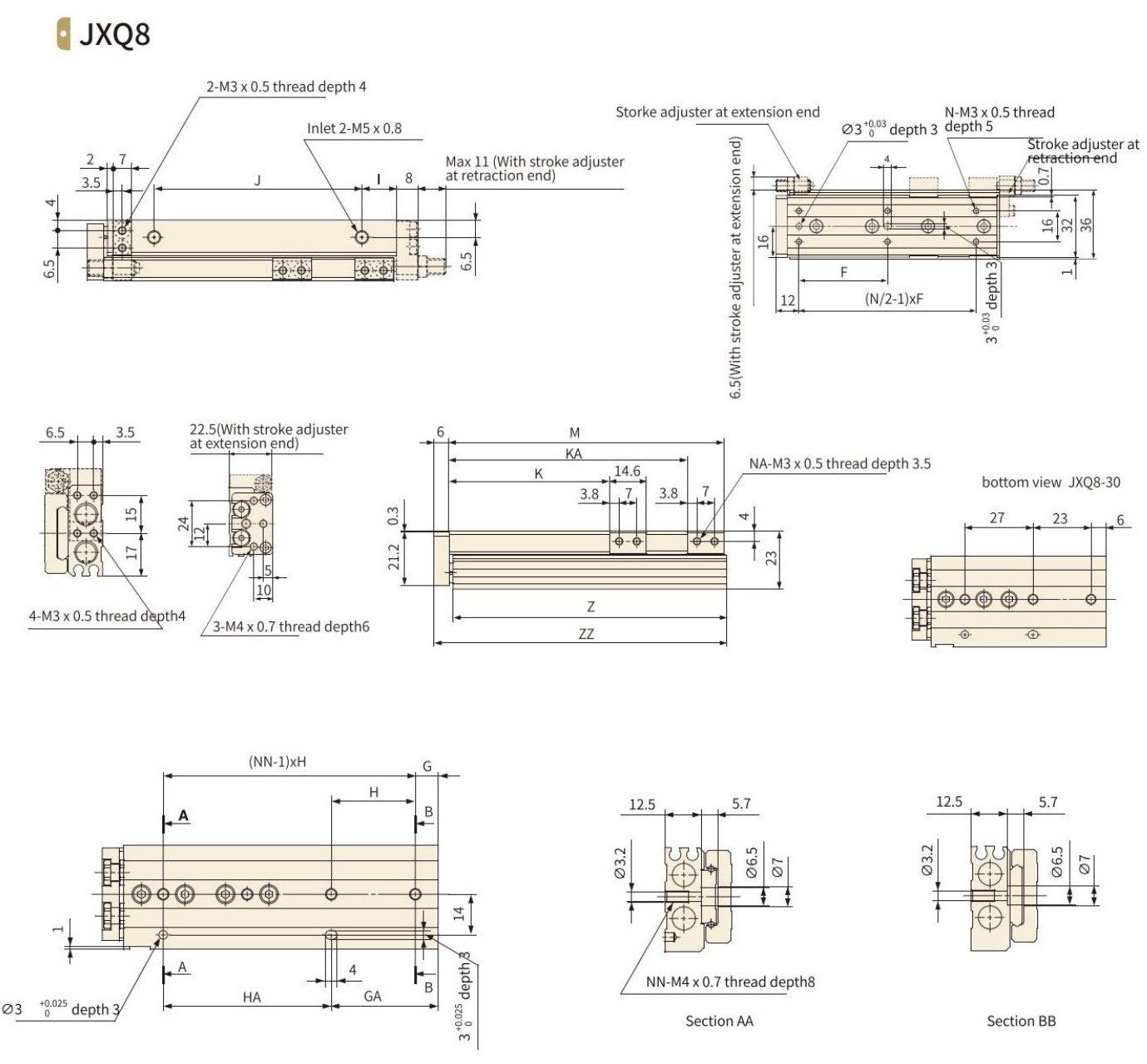

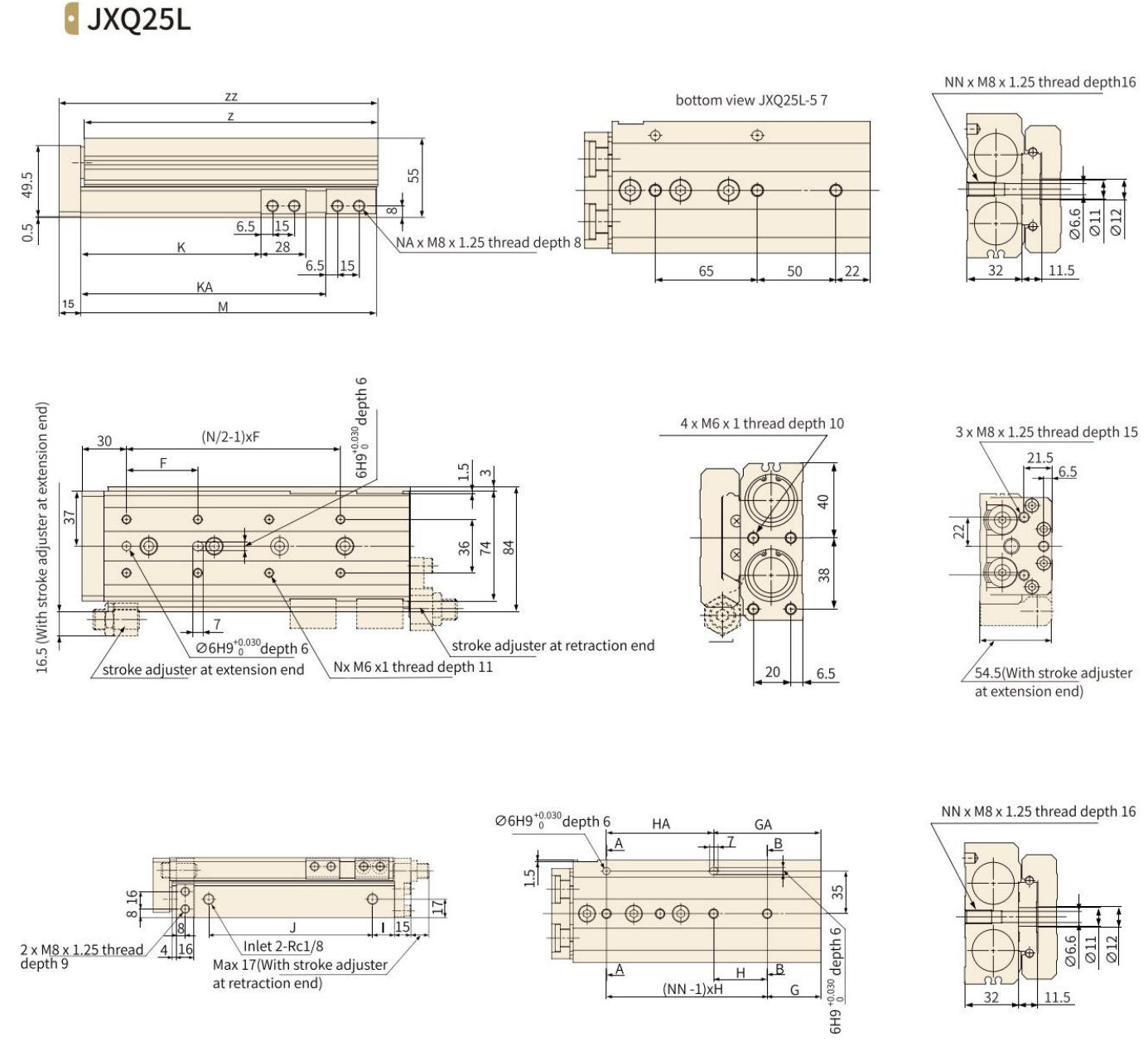

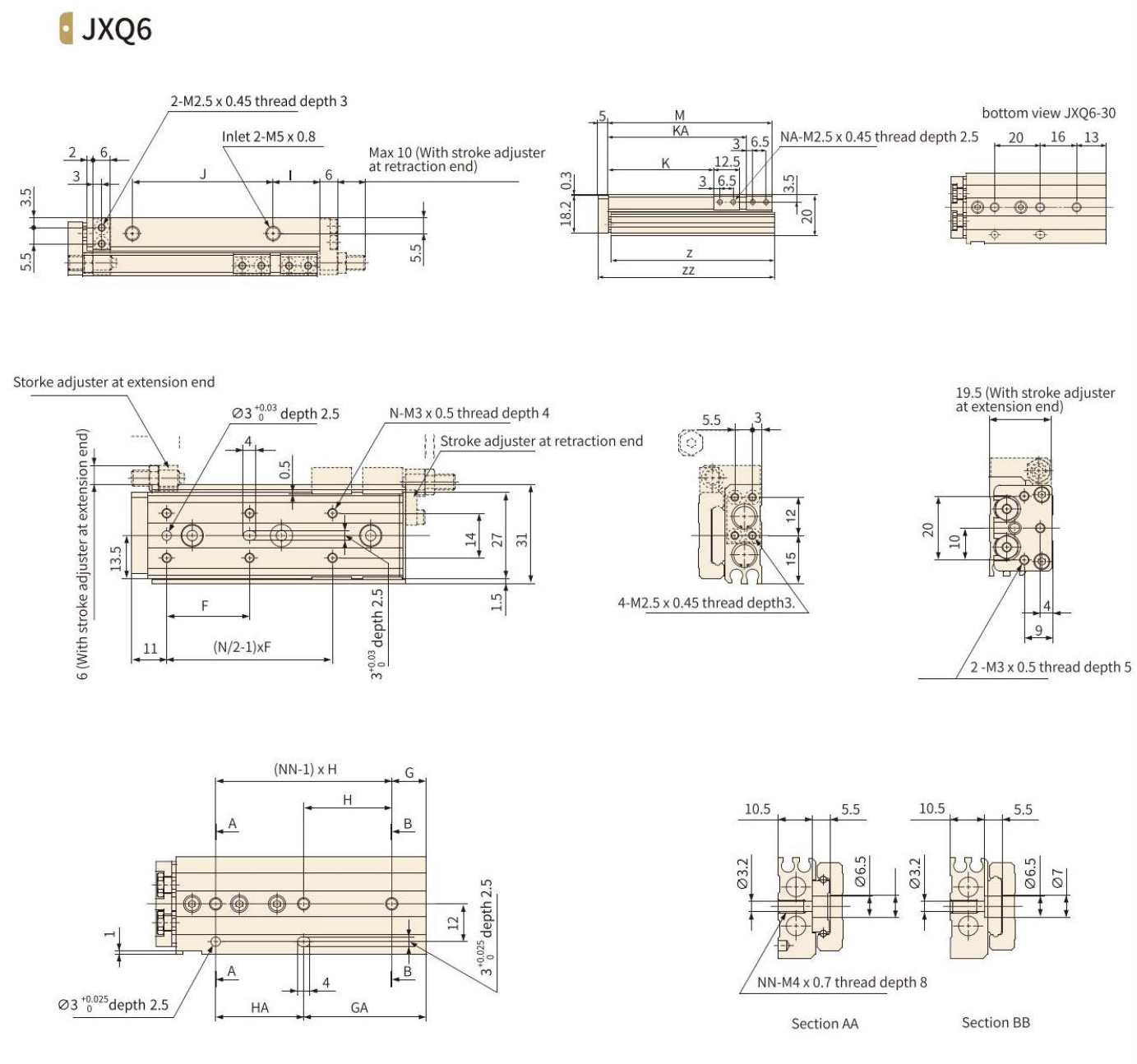

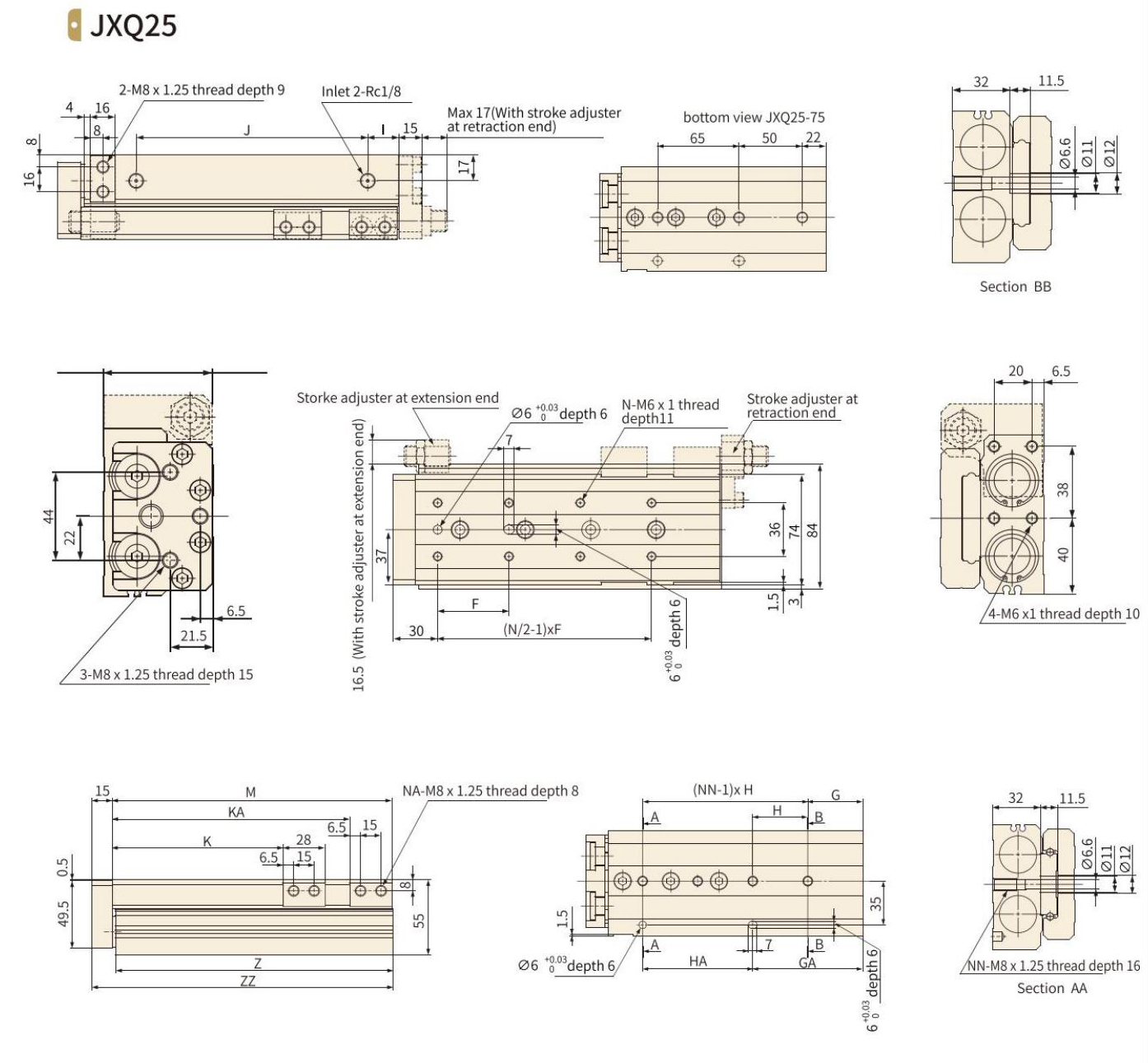

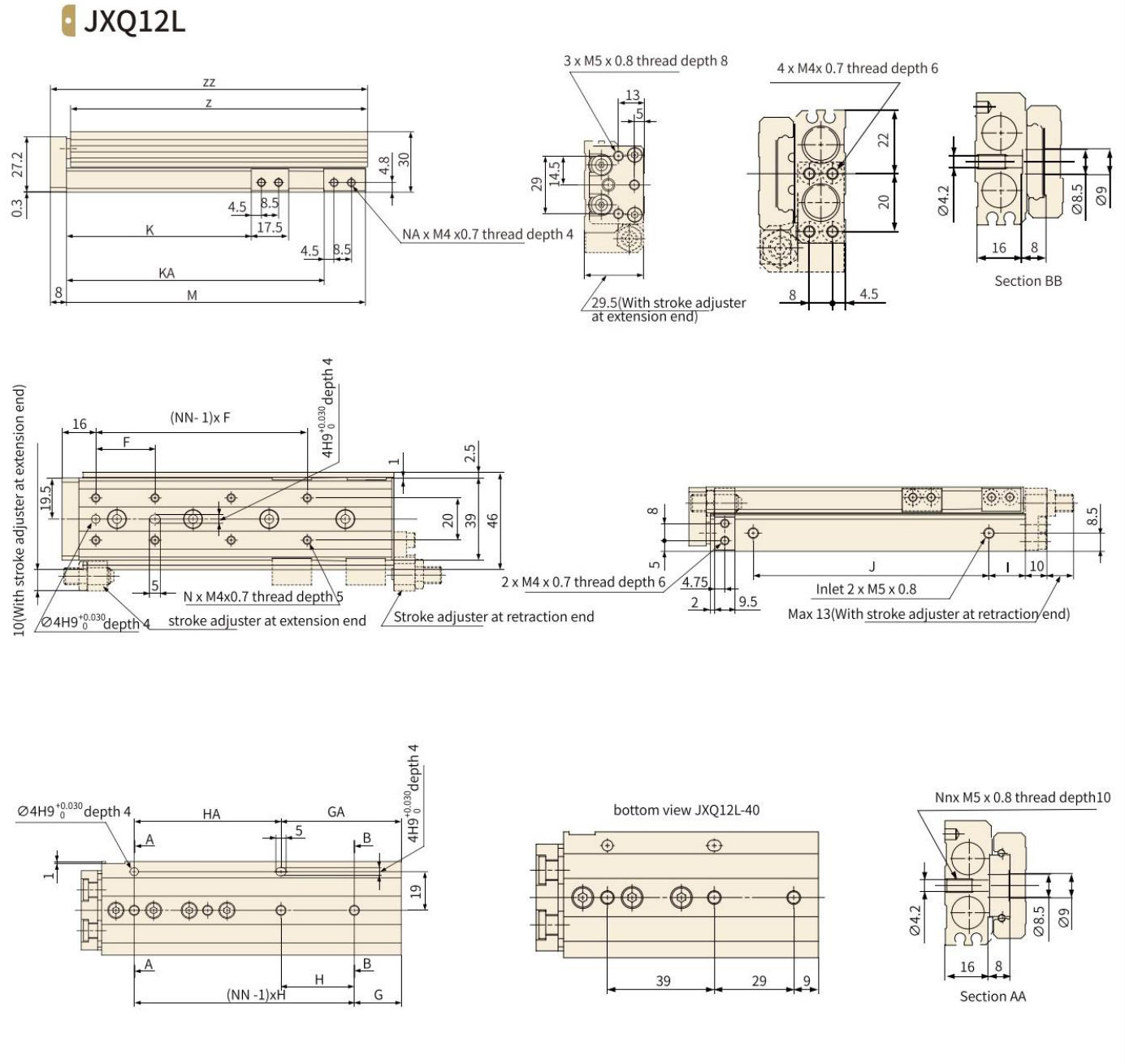

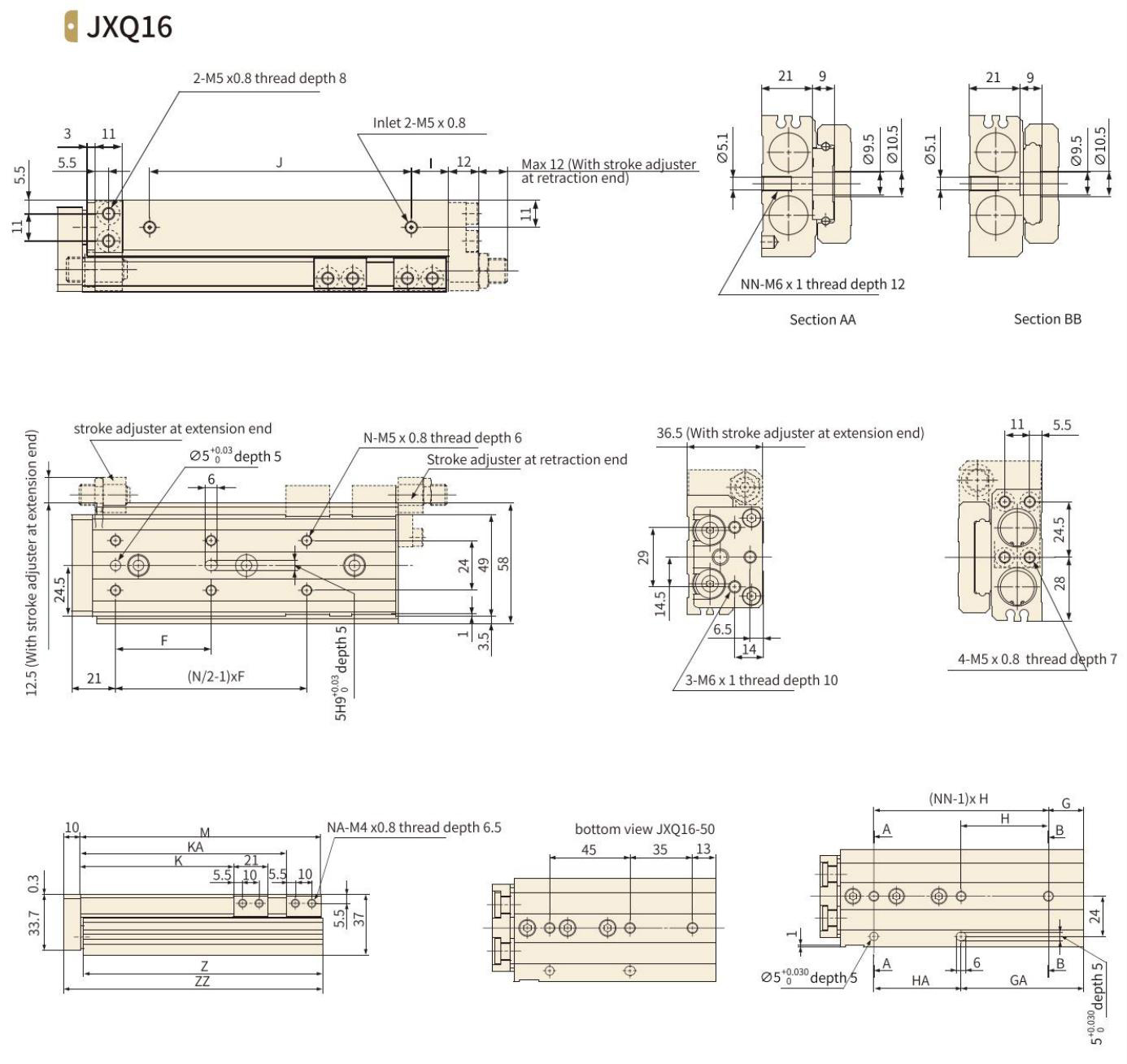

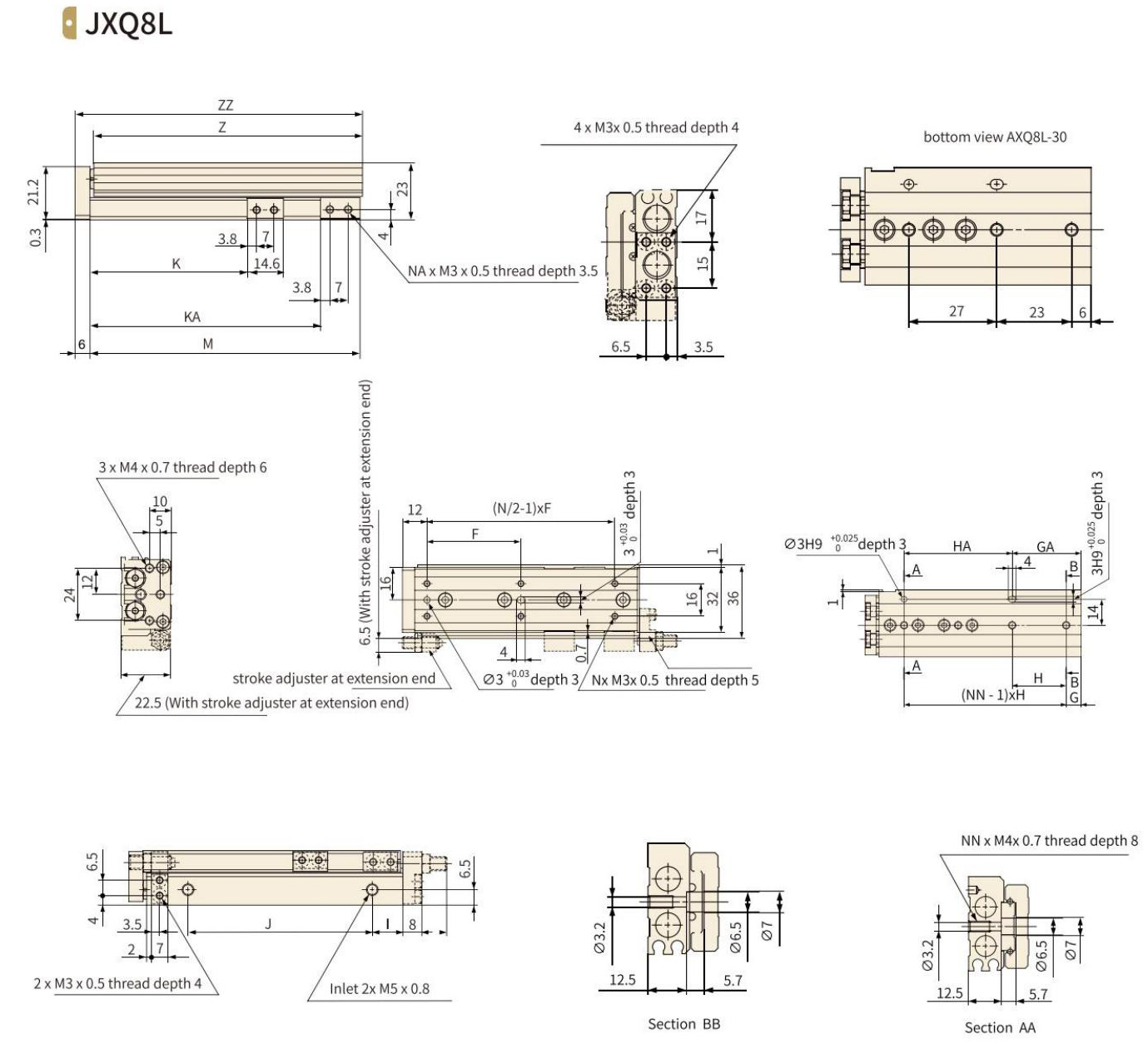

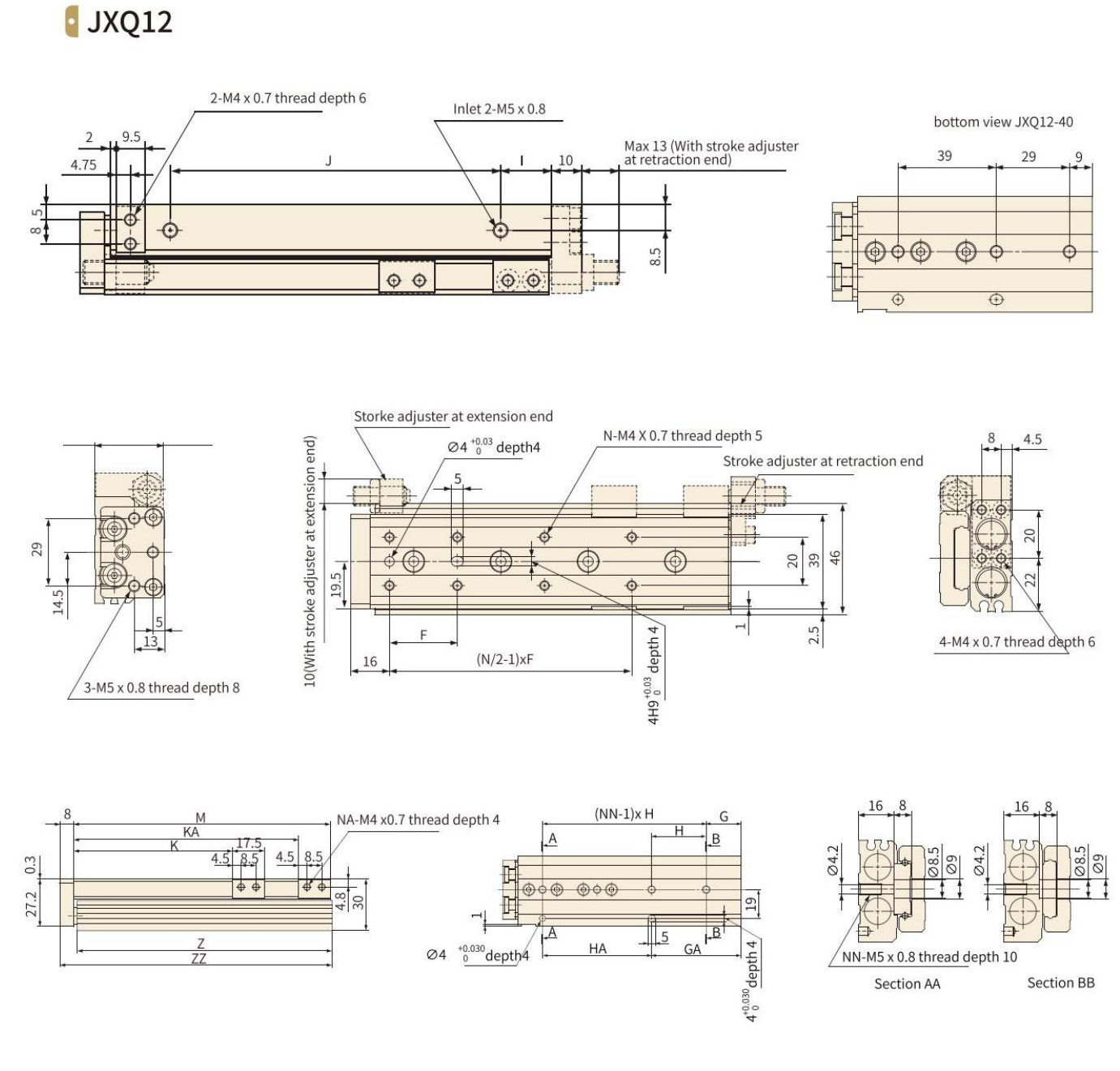

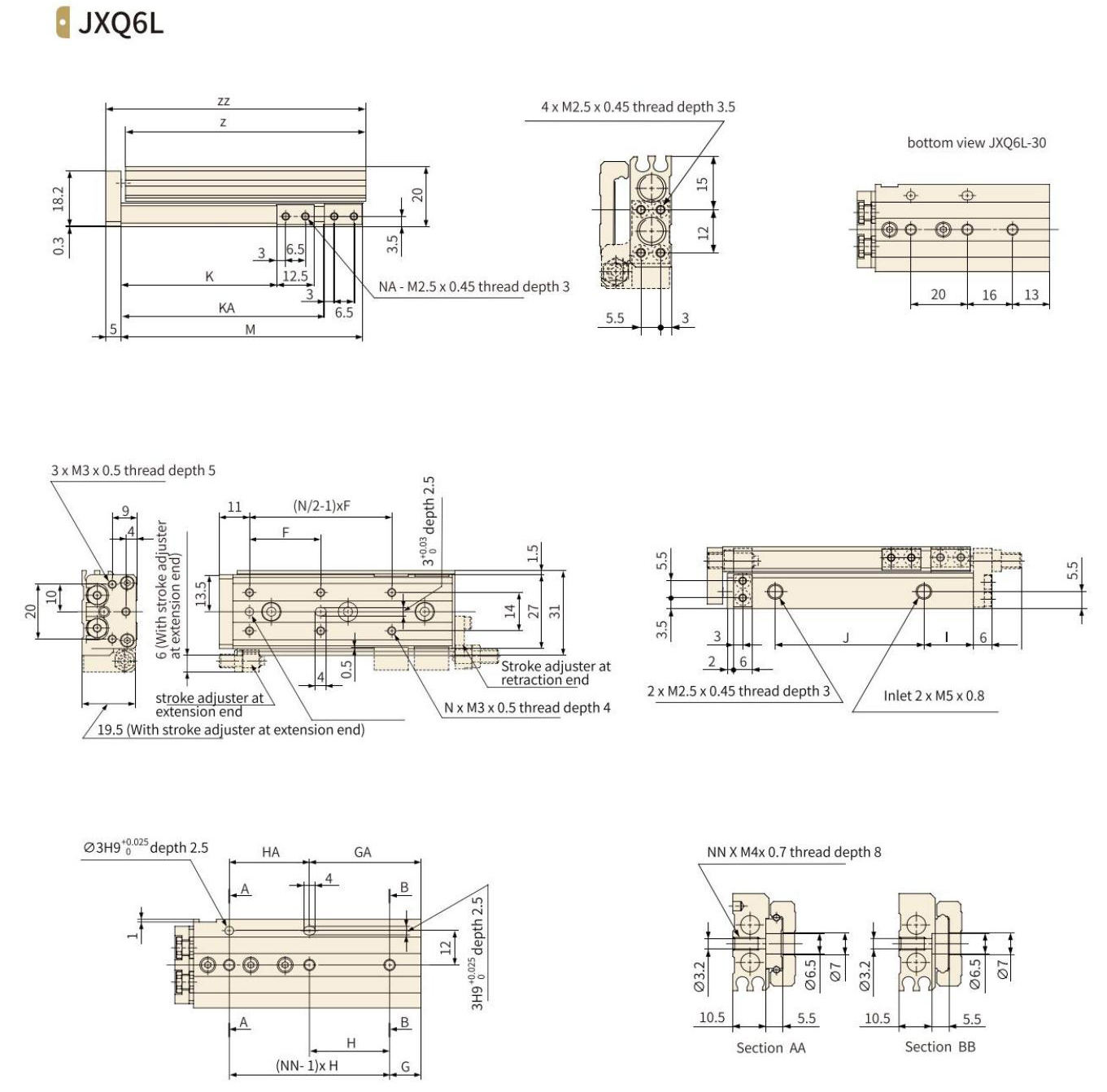

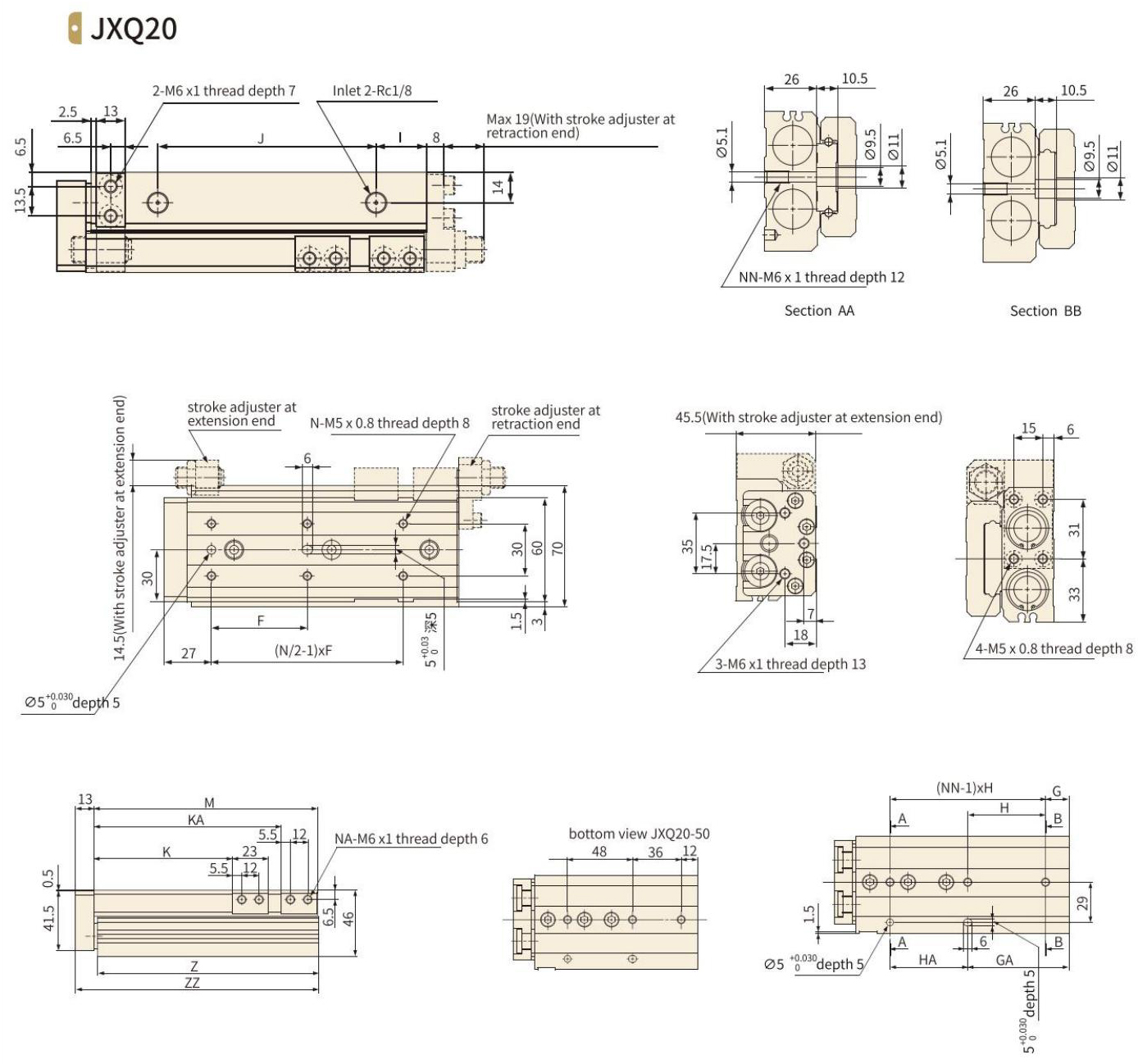

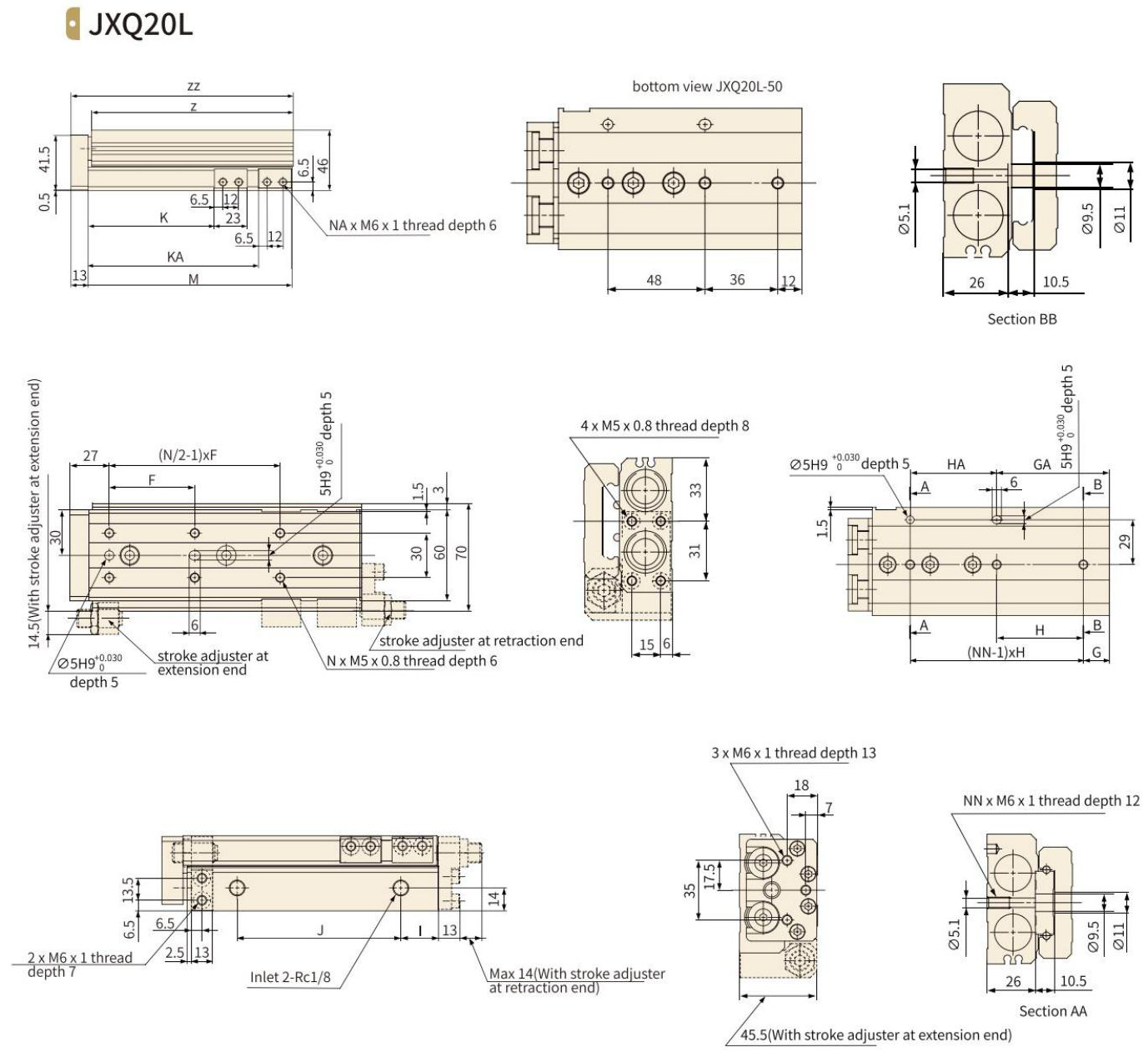

  • 外形寸法図

仕様

内径サイズ（mm） 6 8 12 16 20 25
∅6x2は∅8になります ∅8x2は∅11になります ∅16x2は∅17になります ∅16x2は∅22になります ∅20x2は∅28になります ∅25x2は∅35になります
流体 空気
アクション 複動片ロッド
最高使用空気圧 0.7MPa
分動作圧力 0.15mpa
周囲とFUDの温度 10〜60℃（凝縮なし）
ピストン回転速度 50〜500mm/s
クッシング ラバーバッファー（標準）
ストロークレングの耐性 +1
0
潤滑 必要に応じて、タービンオイルNo.1ISOVG32を使用してください
センサー型式 JEL-07
配管サイズ M5×0.8 1/8

シリンダー理論出力シート（二重シリンダーデザイン）

内径サイズ（mm） アクション方向 圧縮エリア（mm²） 動作圧力（MPa）
0.2 0.3 0.4 0.5 0.6 0.7
∅6×2 外 57 11 17 23 29 34 40
で 42 8 13 17 21 25 29
∅8×2 外 101 20 30 40 51 61 71
で 75 15 23 30 38 45 53
∅12×2 外 226 45 68 90 113 136 158
で 170 34 51 68 85 102 119
∅16×2 外 402 80 121 161 201 241 281
で 302 60 91 121 151 181 211
∅20×2 外 628 126 188 251 314 377 440
で 471 94 141 188 236 283 330
∅25×2 外 982 196 295 393 491 589 687
で 756 151 227 302 378 454

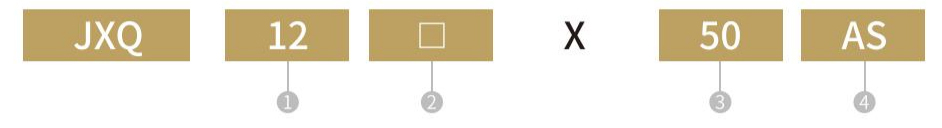

形番表示方法

標準タイプ（無）

対称タイプ（Lで）

内径サイズ ②型式 ストローク 調整装置
標準
L-対称		 無 無

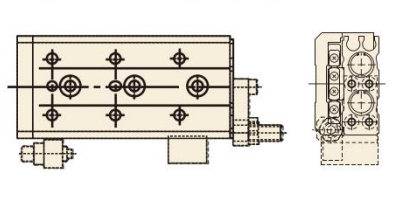

AS エクステンションエンドのストローク調整装置

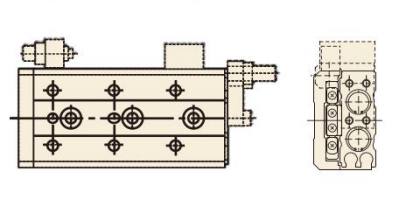

AT リトラクションエンドでのストロークアジャスター
A 両側のストロークアジャスター
*BS 拡張エンドでの油圧バッファー
*BT 収縮端での油圧バッファー
*B 両側の油圧バッファー
AB エクステンションエンドのストーケアジャスターと格納端での油圧バッファー
BA リトラクションエンドのストーケアジャスターと拡張エンドの油圧バッファー

ストローク/センサーオプション

内径サイズ（mm） 標準ストローク センサー
6 10,20,30,40,50 JEL-07D
8 10,20,30,40,50,75
12 10,20,30,40,50,75,100
16 10,20,30,40,50,75,100,125
20,25 10,20,30,40,50,75,100,125,150

[注] センサ特定の形番表示方法については、P173を参照してください。
